De PGS-publicaties bevatten een interactief risicodiagram wanneer de richtlijn is opgesteld volgens de BowTie-methode voor de risicobenadering. Deze methodiek visualiseert risico’s in de vorm van een BowTie (vlinderdas).
Aan de linkerkant staan de oorzaakscenario’s, waarbij preventieve doelen en maatregelen worden ingezet die voorkomen dat de ongewenste gebeurtenis plaatsvindt. In het midden bevindt zich de ongewenste gebeurtenis: het moment waarop de controle verloren gaat. De rechterkant richt zich op het beperken van de impact van de ongewenste gebeurtenis. Hier worden repressieve doelen en maatregelen ingezet om de gevolgen (weergegeven in gevolgscenario's) te beheersen.
Deze benadering maakt inzichtelijk wat de risico’s zijn, hoe ze kunnen worden voorkomen en hoe de schade wordt beperkt als een incident zich toch voordoet. Meer informatie hierover is te vinden in hoofdstuk 3 van de betreffende PGS-publicaties.
Wat is het risicodiagram?
Het risicodiagram is een visuele weergave van een ongewenste gebeurtenis en de bijbehorende scenario’s en doelen. Voor een specifieke situatie – zoals een activiteit, type opslagvoorziening of onderdeel van een installatie – laat het diagram zien hoe risico’s zijn opgebouwd.
Binnen het diagram wordt onderscheid gemaakt tussen:
- oorzaakscenario’s (links van de ongewenste gebeurtenis)
- gevolgscenario’s (rechts van de ongewenste gebeurtenis)
Hoe gebruikt u het risicodiagram?
Het risicodiagram is interactief en werkt als volgt:
1. Selecteer een ongewenste gebeurtenis
Kies de ongewenste gebeurtenis die u wilt bekijken (bijvoorbeeld OG1).
2. Kies een scenario
Selecteer een scenario dat gekoppeld is aan deze gebeurtenis. Na selectie verschijnt een inschuifvenster met de doelen en maatregelen relevant voor het scenario met bijbehorende ongewenste gebeurtenis.
3. Kies een doel
Na selectie worden de maatregelen voor het specifieke doel getoond.
4. Bekijk de maatregelen

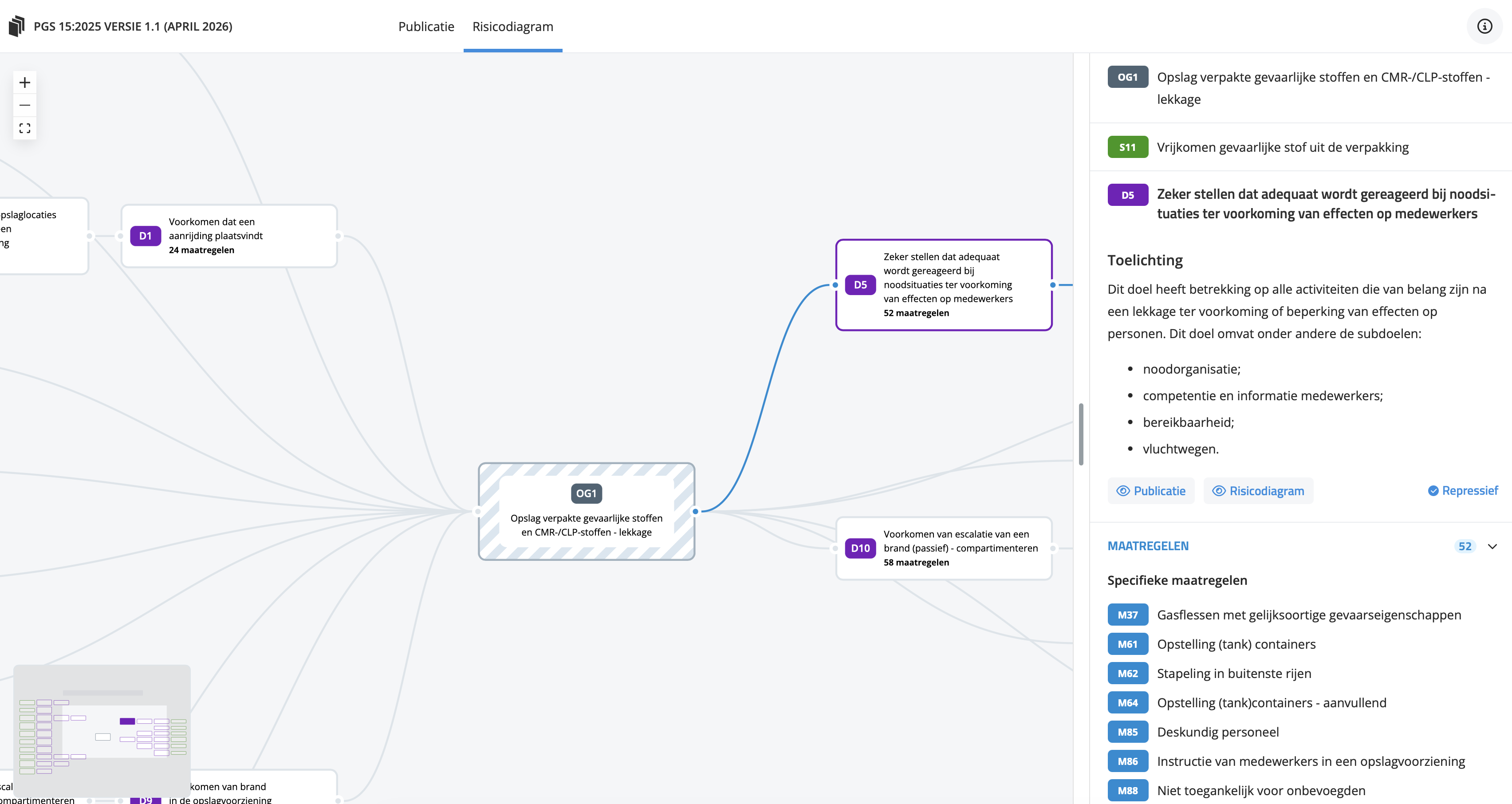

In onderstaand voorbeeld is D5 gekoppeld aan S11 via OG1. D5 bevat 52 maatregelen via deze koppeling.
Inschuifvenster met details
Wanneer u een scenario of doel selecteert, verschijnt een inschuifvenster. Dit venster toont:
- de koppeling tussen ongewenste gebeurtenis, scenario en doel
- de bijbehorende maatregelen

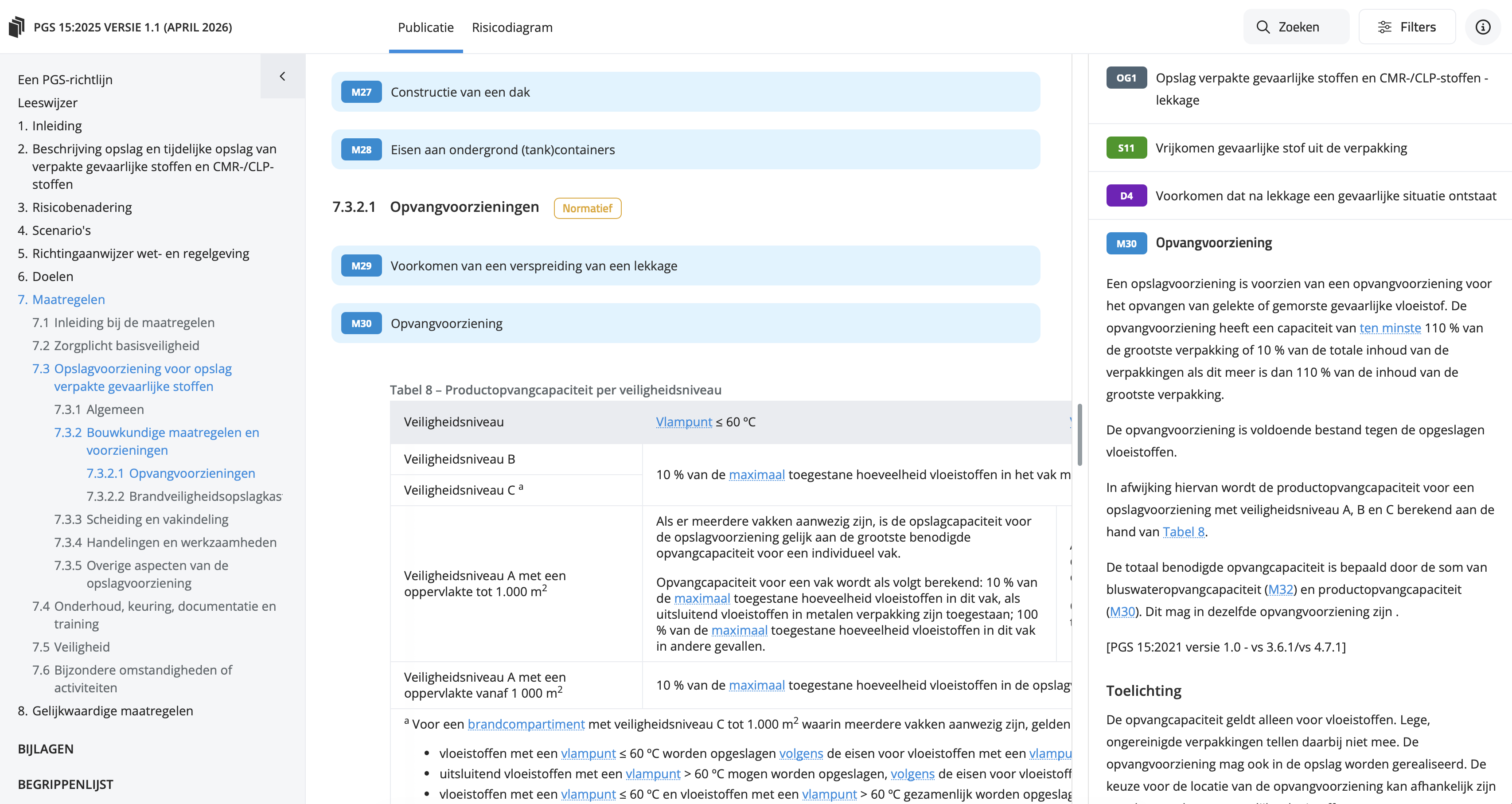

Wanneer u vervolgens een maatregel selecteert, verschijnt verdiepende informatie over deze maatregel in het inschuifvenster.

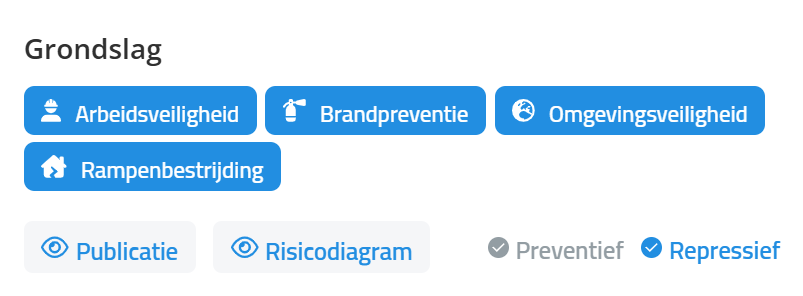

Preventief of repressief
Bij doelen in het risicodiagram wordt aangegeven of deze preventief of repressief zijn. Wanneer een doel aan beide kanten van het diagram voorkomt, wordt de geselecteerde optie blauw gemarkeerd.
