1.1Doel van de richtlijn

Het doel van deze PGS-richtlijn is om vast te leggen met welke maatregelen de risico's van de opslag van cyrogene gassen te beheersen zijn. Deze maatregelen zijn gebaseerd op een risicobenadering die uitgaat van scenario's die zich voor kunnen doen. Op basis van de scenario's zijn doelen geformuleerd waarmee wordt beoogd een aanvaardbaar veiligheidsniveau te creëren. Uit de doelen zijn vervolgens maatregelen afgeleid. Deze maatregelen verkleinen de kans op een incident, of voorkomen of beperken de nadelige gevolgen van een incident. Informatie over de risicobenadering staat inHoofdstuk 3 van deze richtlijn

1.2Toepassingsbereik van de richtlijn

Deze PGS-richtlijn is van toepassing op de opslag van sterk gekoelde, vloeibaar gemaakte cryogene gassen in opslagvoorzieningen met een opslagcapaciteit vanaf 0,150 m3 tot 100 m3. Opslagvoorzieningen zijn tankinstallaties en (verplaatsbare) opslagvaten.

Uitgangspunten:

• Deze PGS-richtlijn heeft betrekking op de opslag van sterk gekoelde, vloeibaar gemaakte gassen: zuurstof (O₂), kooldioxide (CO₂), argon (Ar), helium (He), stikstof (N₂) en lachgas (N₂O).
• Naast cryogene gassen is deze PGS-richtlijn dus ook van toepassing op de opslag van kooldioxide en lachgas. Kooldioxide heeft onder atmosferische druk (1 013 mbar) een sublimatiepunt van –78,5ºC en lachgas een kookpunt van –88,5 ºC. Formeel voldoen deze gassen hiermee niet aan de definitie van een cryogeen gas. Een cryogeen gas heeft namelijk onder atmosferische druk een kookpunt tussen –273 ºC tot –130 ºC. Door de overeenkomsten in gevaarseigenschappen bij opslag is er voor gekozen ook kooldioxide en lachgas in deze PGS onder te brengen. Dit laat onverlet dat er ook essentiële verschillen in gevaarseigenschappen zijn, zoals het risico van het ontstaan van droogijs bij kooldioxide en het ontledingsrisico van lachgas.
• Deze richtlijn is van toepassing op opslagvoorzieningen voor cryogene gassen met een ontwerpdruk hoger dan 0,5 bar. Opslagvoorzieningen in deze richtlijn zijn tankinstallaties en opslagvaten. Eenduidige definities zijn opgenomen inBijlage A.
• Deze richtlijn is niet van toepassing op voorzieningen voor het productieproces en het gebruik van cryogene gassen.
• Voor opslag van meer dan 100 m³ verstikkende gassen (niet zijnde oxiderend) moet via een risicoanalyse worden aangetoond dat de maatregelen van deze PGS passend zijn om te borgen dat aan de PGS-doelstelling in het algemeen kan worden voldaan.

In deze PGS worden consequent de triviale namen van de cryogene stoffen gebruikt. Dit zijn de namen die in het dagelijks leven worden gebruikt, ofwel de gangbare benamingen. In Bijlage A.2 zijn de wetenschappelijke namen, die de scheikundige nomenclatuurregels volgen, opgenomen.

Deze richtlijn gaat niet in op de emissies naar bodem, water en lucht. Eisen over emissies naar bodem, water en lucht staan in de regels op grond van de Omgevingswet. Wel zijn bodem-, water- en luchtaspecten genoemd als dit consequenties heeft voor de veiligheid en gezondheid van werknemers en voor de veiligheid van de omgeving. Een voorbeeld is een plas met gevaarlijke stoffen. Dit heeft niet alleen risico’s voor de bodem. De gevaarlijke stof kan namelijk ook uitdampen of in brand raken en schadelijke effecten hebben op de veiligheid en gezondheid van werknemers of de omgeving. De maatregel van een lekbak heeft dan meerdere doelen.

1.3Relatie met wet- en regelgeving

Wettelijke basis PGS

Deze PGS-richtlijn geeft een nadere uitwerking van wettelijke voorschriften op grond van de Omgevingswet, de Arbeidsomstandighedenwet en de Wet veiligheidsregio’s.

InHoofdstuk 5 staat een toelichting op de relatie met deze wetgeving. Ook staat in Hoofdstuk 5 een richtingaanwijzer waarmee duidelijk wordt welke maatregelen een bedrijf moet treffen op grond van deze wettelijke kaders.

Direct werkende wetten en regels

Naast de eisen in deze PGS-richtlijn zijn er ook andere wetten en regels waaraan een activiteit moet voldoen. Een voorbeeld daarvan is de Warenwet met bijbehorende Warenwetbesluiten. Bijlage E bij deze PGS-richtlijn bevat meer informatie over de wet- en regelgeving die van toepassing kan zijn op de activiteit uit deze PGS-richtlijn.

Deze PGS-richtlijn bevat naast de PGS-eisen (in blauwe kaders) ook een aantal maatregelen waaraan een bedrijf op grond van andere wetten en regels al moet voldoen. Dit is om de PGS-richtlijn beter leesbaar en toepasbaar te maken. Dit geeft voor een bepaald onderwerp een vollediger beeld van maatregelen die invulling geven aan de doelen.

De maatregelen die al zijn verankerd in direct werkende wetten en regels, hebben een aparte status binnen deze PGS-richtlijn. Een bedrijf moet op grond van deze andere wetten en regels al aan deze maatregelen voldoen. Deze maatregelen zijn in de PGS-richtlijn te herkennen aan een oranje kader.

1.4Implementatietermijnen

In Hoofdstuk 7 staan maatregelen. Deze maatregelen geven een invulling aan de stand van de techniek en de stand van de wetenschap en professionele dienstverlening.

Nieuwe activiteiten moeten direct voldoen. geeft een overzicht van maatregelen die nieuw zijn of gewijzigd in vergelijking met de vorige versie van deze PGS-richtlijn. In staat voor bestaande activiteiten binnen welke termijn de activiteiten moeten voldoen aan de gewijzigde of nieuwe maatregelen.

1.5Gebruik van normen

Als deze PGS-richtlijn verwijst naar een norm (zoals NEN, EN, of ISO) of een ander normdocument of een andere specificatie, gaat het om de uitgegeven publicatie, inclusief wijzigings- of correctiebladen, zoals die op het moment van de publicatie van deze PGS-richtlijn luidde. Dit staat in Bijlage B van deze PGS-richtlijn.

Normen, zoals NEN, EN of ISO of andere normdocumenten of specificaties, worden periodiek opnieuw beoordeeld en zo nodig herzien. De veranderingen zijn vaak beperkt. Wanneer alle bestaande bedrijven toch direct aan de nieuwste versie moeten voldoen, kan dat grote (financiële) gevolgen hebben. Voldoen aan de nieuwste versie hoeft niet per definitie te leiden tot een verbetering van het veiligheidsniveau.

In Bijlage B staat daarom bij de normen waar deze PGS-richtlijn naar verwijst, ook een jaartal. Het gaat om de versie van de norm met dat jaartal, inclusief wijzigings- of correctiebladen. Dat betekent dat deze versie blijft gelden zolang de PGS-richtlijn op dit punt niet is gewijzigd.

Uitzondering voor normen via andere wetten en regels

Soms zijn normen rechtstreeks van toepassing. Bijvoorbeeld omdat andere wetten en regels naar die norm verwijzen. Dat geldt bijvoorbeeld voor normen die horen bij bindende Europese regels. Voor die normen geldt dat de versie die in die wetten en regels staat, bepalend is.

2.1Over cryogene gassen

2.2Over de opslagvoorziening

2.2.3Onderdelen van de tankinstallatie

Deze paragraaf bevat een voorbeeldbeschrijving van de werking en het gebruik van tankinstallaties voor de opslag van sterk gekoelde, vloeibaar gemaakte cryogene gassen. Voor de beschrijving van het opslagproces is het proces van vacuüm geïsoleerde tanks voor vloeibare stikstof, zuurstof, argon en kooldioxide gebruikt. Andere processen wijken hier op onderdelen van af, maar de basiswerking is identiek. In Afbeelding 1 is een voorbeeld van een schematische weergave van de tank inclusief de bijbehorende tankinstallatieonderdelen opgenomen. De nummers en letters in de beschrijvende tekst verwijzen naar het Piping & Instrumentation Diagram (PID).

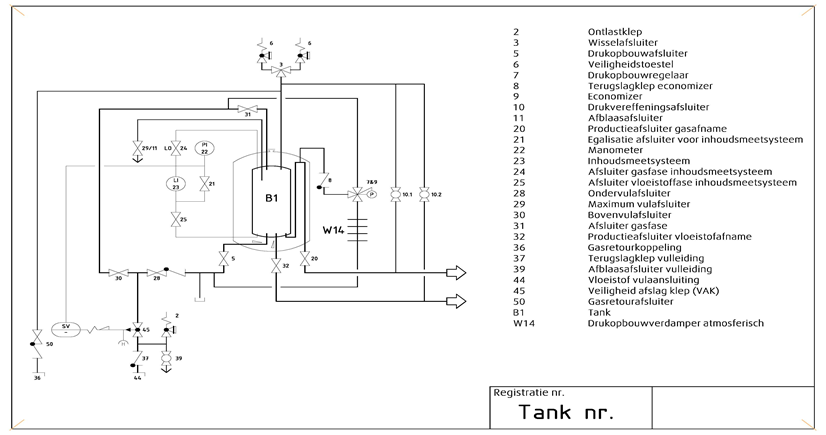

Afbeelding 1 – Voorbeeld van een Piping & Instrumentation Diagram

De tankinstallatie voor opslag van cryogeen gas bestaat uit een cryogene tank (B1) voorzien van appendages en meetinstrumenten die nodig zijn voor een veilige werking en bediening.

Een cryogene tank is een dubbelwandige tank voor de opslag van vloeibare gassen met een zeer laag kookpunt (lager dan –150 °C). De vloeistof wordt opgeslagen in de binnentank. Voor een zo goed mogelijke isolatie is de ruimte tussen binnen- en buitenwand gevacumeerd en gevuld met onbrandbaar perlietpoeder. Toch zal door warmteopname vanuit de omgeving vloeistof verdampen en indien geen gas of vloeistof wordt afgenomen, zal de druk in de tank stijgen. Indien de druk stijgt tot de maximumwerkdruk van de tank, zal één of meer veiligheidstoestellen (6) opengaan en gas laten ontsnappen. In de praktijk wordt deze maximumwerkdruk zelden bereikt, omdat de standtijd – de tijdsduur van opslag zonder afblaasverliezen – voldoende is om een productiestop van meerdere dagen te overbruggen.

Vullen van de tank

Het vullen van de tank wordt uitgevoerd door de tankwagenchauffeur, waarbij supervisie van derden niet noodzakelijk is, en vindt als volgt plaats: Voor zuurstof, stikstof en argon gaat het vulproces als volgt. De tankinstallatie is voorzien van een gasspecifieke aansluiting (44) waarmee de koppeling wordt gemaakt met de slang van de tankwagen.

De tank wordt gevuld via de ondervulafsluiter (28) en een bovenvulafsluiter (30). Wanneer door de ondervulafsluiter (28) wordt gevuld, stijgt de vloeistofspiegel en comprimeert het daarboven aanwezige gas. Hierdoor wordt de druk verhoogd. Bij het openen van de bovenvulafsluiter stroomt de koude vloeistof door de gasruimte van de tank en condenseert een gedeelte van het daar aanwezige gas. Hierdoor daalt de druk. Door het regelen van de ondervulafsluiter en bovenvulafsluiter kan de werkdruk tijdens het vullen constant worden gehouden. Wanneer vloeistof uit de afblaasafsluiter/maximum vulafsluiter (11/29) stroomt, is de tank gevuld. In tegenstelling tot het vullen van andere dan tankinstallaties is dit vulproces bij cryogene tankinstallaties een normale gang van zaken.

Voor kooldioxide kan het vulproces als volgt zijn. De tank is voorzien van gasspecifieke aansluitingen (36/44), waarmee de koppelingen worden gemaakt met de slangen van de tankwagen. De tankinstallatie wordt gevuld via de ondervulafsluiter (28) en de gasretourafsluiter (50). Wanneer door de ondervulafsluiter wordt gevuld, stijgt de vloeistofspiegel en comprimeert het daarboven aanwezige gas. Hierdoor wordt de druk verhoogd. Door het openen van de gasretourafsluiter wordt het gas via een geluiddemper op de tankwagen afgeblazen. Dit voorkomt dat de tankdruk te hoog wordt en er afgeblazen wordt via de tankveiligheidstoestellen (6). Wanneer vloeistof uit de afblaasafsluiter/maximum vulafsluiter (11/29) stroomt, is de tank gevuld.

Indien het vullen kan leiden tot een te hoge druk in de tank, dan zal het vulproces worden gestopt door het dichtslaan van de veiligheidsafslagklep (45) of een andere voorziening om het vulproces te stoppen. Daar waar vloeistof opgesloten kan raken in de vulleiding, wordt de leiding voorzien van een verzegelde ontlastklep (2) en een afblaasafsluiter (39).

Ongewenste uitstroming uit de vulaansluitingen kan worden voorkomen door een terugslagklep (37).

Afname uit de tank en werkdrukregeling

Alleen voor kooldioxide geldt dat voordat er vloeibare kooldioxide kan worden afgenomen, de druk in de leiding met gas vereffend behoort te worden ter voorkoming van het ontstaan van kooldioxidesneeuw.

Door afname van vloeistof via de afsluiter (20 of 32) daalt de vloeistofspiegel in de tank, de gasruimte wordt groter en de druk in de tank daalt. Wanneer de druk daalt tot beneden de ingestelde werkdruk van de drukopbouwregelaar (7), dan gaat deze regelaar open en stroomt een kleine hoeveelheid vloeistof in de drukopbouwverdamper. Het door verdamping gevormde gas stroomt via afsluiter (31) in de gasruimte van de tank, waardoor de werkdruk stijgt tot aan de ingestelde druk van de regelaar. Is de tankdruk gestegen tot boven de ingestelde werkdruk dan wordt tijdens normaalbedrijf eerst gas afgenomen via afsluiter (31), ‘economizer’ (9), terugslagklep (8) en afsluiter (20), waardoor de druk daalt tot aan de ingestelde druk. De ‘economizer’ sluit zich dan, waarna weer vloeistof wordt afgenomen via de dompelpijp en afsluiter (20). Voor de werkdrukregeling hoeven dus geen handelingen te worden verricht. In figuur 1 is de drukopbouwregelaar gecombineerd met de ‘economizer’.

Luchtverdampers

Daar waar gas benodigd is, wordt veelal gebruikgemaakt van luchtverdampers, die warmte onttrekken uit de omgevingslucht. Deze onttrekking is te zien door sneeuw- en ijsvorming op het leidingwerk en de verdamper.

Inhoudsmeetsysteem en manometer

Het inhoudsmeetsysteem (23) geeft, door meting van de hydrostatische kolom, de vloeistofinhoud van de tank weer. Deze inhoudsmeetmethode geeft een globale indicatie van de daadwerkelijke inhoud en is niet te gebruiken voor nauwkeurige verbruiksmetingen. De manometer (22) geeft de druk in de gasruimte van de tank aan.

Veiligheidstoestellen

Beide aan een wisselafsluiter (3) gekoppelde veiligheidstoestellen (6) beveiligen de tank tegen overschrijding van de maximumwerkdruk. De wisselafsluiter is zodanig van constructie dat er altijd minimaal één van de twee veiligheidstoestellen in directe verbinding staat met de tank. Tijdens normaal bedrijf staan er twee veiligheidstoestellen in directe verbinding met de tank. De veiligheidstoestellen zijn afgesteld op de maximaal toelaatbare druk en zijn verzegeld.

3.1Basisveiligheidsniveau

Bij het uitvoeren van de activiteiten die vallen onder het toepassingsbereik van deze PGS-richtlijn, wordt ervan uitgegaan dat een basisveiligheidsniveau aanwezig is. Dit is op te delen in vier soorten maatregelen:

• beschermende maatregelen die volgens wet- en regelgeving standaard bij de activiteiten nodig zijn;
• maatregelen die volgens bewezen en geaccepteerde goede praktijken niet weg te denken zijn. Dit zijn maatregelen voor ontwerp, constructie, in bedrijf nemen, gebruik, onderhoud of modificatie, inspectie en uit bedrijf nemen;
• good housekeeping. Dit is een begrip dat staat voor de algemene zorg bij, netheid en orde van een activiteit of een bedrijfsonderdeel. Good housekeeping is een belangrijke factor bij het voorkomen van gevaarlijke situaties. Er wordt vanuit gegaan dat een bedrijf deze zaken op orde heeft, zoals ook is beschreven in de zorgplichtartikelen van de Omgevingswet en de Arbeidsomstandighedenwet;
• maatregelen goed vakmanschap. Dit staat voor vaardigheden van werknemers om kwalitatief goed werk te leveren, en daarbij veilig en gezond te werken.

Uitgangspunt is dus dat een bedrijf met bovenstaande maatregelen in werking is.

In Hoofdstuk 9, Hoofdstuk 10, Hoofdstuk 11 en Hoofdstuk 12 staat meer uitleg over maatregelen die horen bij het basisveiligheidsniveau.

Installaties of activiteiten die onder deze PGS-richtlijn vallen, kunnen zo complex zijn, dat hiervoor een veiligheidsbeheerssysteem nodig is. Dat is in elk geval nodig als een activiteit plaatsvindt bij een Seveso-inrichting. Vaak gelden dan eisen voor de opzet en inhoud van dat systeem volgens NEN-EN-ISO 14001, ISO 45001, NTA 8620 of het Besluit activiteiten leefomgeving.

3.2Risicobenadering

Risicobenadering als basis

Deze PGS-richtlijn is gebaseerd op een risicobenadering waarbij op een systematische manier doelen en maatregelen zijn geformuleerd. Op basis van kennis en kunde van deskundigen van bedrijfsleven en overheid zijn verschillende scenario's geïdentificeerd. Een scenario is een reeks opeenvolgende gebeurtenissen die leiden tot een ongewenste (gevaarlijke) gebeurtenis.

Het risico is altijd een combinatie van de ernst van de gevolgen (effect) van een (ongewenste) gebeurtenis en de waarschijnlijkheid (kans) dat de gebeurtenis zich voordoet: risico = kans × effect.

De kans is aangeduid met de cijfers 1 voor kleine kans tot en met 5 voor de grootse kans. Het effect is aangeduid met de letters A voor klein effect tot en met E voor het grootste effect. Scenario's met de kleinste kans of met het kleinste effect worden beschouwd als scenario met een laag risico. Deze staan niet in de PGS-richtlijn. De scenario's met een middelhoog tot hoog risico zijn in deze PGS-richtlijn beschreven.

Op basis van een scenario is een doel beschreven om ervoor te zorgen dat:

• de kans op de ongewenste gebeurtenis zo veel mogelijk wordt beperkt, en
• de nadelige gevolgen van de ongewenste gebeurtenis worden voorkomen of zo veel mogelijk worden beperkt.

Soms zijn er meerdere scenario's die met hetzelfde doel kunnen worden gedekt. Per doel zijn er een of meer maatregelen uitgewerkt die er samen voor moeten zorgen dat aan het doel wordt voldaan. Een maatregel kan van belang zijn voor meerdere doelen. De risicobenadering geeft de gebruiker van de PGS-richtlijn meer inzicht in het 'waarom' van opgenomen maatregelen.

Methode

Voor de risicobenadering zijn verschillende methodes mogelijk. Vaak is de SWIFT-methode gebruikt. SWIFT staat voor Structured What If Technique. Deze methode is gebruikt in combinatie met scenario-identificatie op basis van verschillende bronoorzaken afkomstig uit de HAZOP-methode. HAZOP staat voor Hazard en Operability.

Meer informatie over de gebruikte methodes staat in de Handreiking generieke risicobenadering. Deze is terug te vinden op de PGS website: https://publicatiereeksgevaarlijkestoffen.nl/.

Scenario’s met een laag risico

Scenario's met een laag risico worden niet in deze PGS-richtlijn behandeld. Dit betekent niet dat een bedrijf daar geen aandacht aan hoeft te besteden. Maatregelen voor scenario's met een laag risico kunnen ook door andere wetten, regels, richtlijnen of afspraken worden geborgd.

Risicoanalyse verplicht volgens wetgeving

De scenario's in deze PGS-richtlijn horen bij de risicoanalyse die het PGS-team heeft uitgevoerd. Voor sommige activiteiten geldt ook een wettelijke plicht om een risicoanalyse uit te voeren. Bedrijven zijn bijvoorbeeld op grond van het Warenwetbesluit drukapparatuur 2016 (WBDA 2016) verplicht om voor installaties die hieronder vallen een risicoanalyse uit te voeren. De risicoanalyse van het PGS-team komt niet in de plaats van deze verplichte risicoanalyse.

Toepassing PGS-scenario’s voor hogedrempelinrichtingen en ARIE-bedrijven

Voor de zogenoemde hogedrempelinrichtingen zoals gedefinieerd in het Bal en ARIE-bedrijven zoals gedefinieerd in het Arbeidsomstandighedenbesluit geldt dat de scenario’s die kunnen leiden tot het vrijkomen van een gevaarlijke stof, de installatiescenario’s, al zijn beschreven in een veiligheidsrapport volgens een vast stramien, zoals toegelicht in bijlage H van PGS 6 of in een aanvullende risico-inventarisatie en -evaluatie (ARIE). Deze bedrijven hebben de scenario’s en de beheersmaatregelen daarmee afdoende beschreven om aan de verplichtingen van het Bal en het Arbeidsomstandighedenbesluit te voldoen. Indien gewenst kunnen zij deze beschrijvingen ten grondslag leggen aan de onderbouwing van gelijkwaardige oplossingen.

Scenario’s die niet zijn uitgewerkt

Scenario's gaan uit van ongewenste gebeurtenissen. Bij het identificeren van scenario's zijn niet alle ongewenste gebeurtenissen meegenomen. Terrorisme en neerstortende vliegtuigen zijn daar voorbeelden van. Scenario's die voortkomen uit natuurgeweld, zijn als dat relevant is wel benoemd, maar niet verder uitgewerkt in doelen en maatregelen. De enige uitzondering is blikseminslag. Voor natuurgeweld, zoals overstromingen en aardbevingen, geldt dat de kans hierop afhangt van de locatie van de activiteit. Bedrijven moeten zelf beoordelen of er een verhoogde kans is op aardbevingen of overstromingen en ook wat de gevolgen van zo'n gebeurtenis kunnen zijn voor de veiligheid. Aan de hand daarvan kan een bedrijf in overleg met het bevoegd gezag vaststellen welke maatregelen nodig zijn om de gevolgen te beperken.

Bedrijven die onder de Seveso-richtlijn vallen en worden beschouwd als hogedrempelinrichting, moeten in het veiligheidsrapport ingaan op natuurlijke oorzaken van zware ongevallen, zoals aardbevingen of overstromingen.

Aanpak risicobenadering PGS 9

Een toelichting op de PGS-risicobenadering en hoe de PGS-teams deze hebben aangepakt, staat in de Handreiking generieke risicobenadering.

De risicobenadering is uitgevoerd in sessies met het PGS 9-team, onder begeleiding van een externe deskundige, en is gebaseerd op representatieve gangbare cryogene opslagvoorzieningen. De risicobenadering is niet uitputtend. Het is altijd mogelijk dat zich scenario's voordoen die niet zijn beschreven.

De risicoanalyse geeft een kwalitatief inzicht in de kans en gevolgen van een scenario. Het PGS-team heeft de risico’s van de scenario’s geëvalueerd, geclassificeerd en gerangschikt. Daarbij is gebruikgemaakt van de kwalitatieve risicomatrix van de generieke risicobenadering. Hiermee is bepaald of het scenario relevant is voor de PGS. Als het scenario relevant is voor de PGS, identificeert het team maatregelen op basis van de huidige stand der techniek (bijvoorbeeld uit bestaande PGS'en, gehanteerde normen en andere referentiedocumenten). Als het om nieuwe activiteiten gaat, zal in overleg met betrokken experts worden bekeken welke maatregelen toegepast worden en/of toepasbaar zijn.

De risicomatrix is vervolgens gebruikt om te beoordelen of de maatregel:

• het risico vermindert,
• de kans op optreden van de ongewenste gebeurtenis verkleint, of
• de omvang of ernst van de gevolgen vermindert.

Voor de geïdentificeerde maatregelen is vervolgens getoetst of ze als maatregel in PGS 9 moeten worden opgenomen. Dit gebeurt op basis van de gezamenlijke kennis en inzichten van deskundigen in het PGS 9-team.

In dit deskundig oordeel worden dus meerdere aspecten meegewogen. In elk geval zijn dit wettelijke randvoorwaarden, zoals de best beschikbare techniek, de stand van de wetenschap en de arbeidshygiënische strategie. De positie van het scenario in de matrix is daarbij een hulpmiddel dat inzicht geeft. De risicomatrix kan niet worden gezien als normatief kader.

4.1Inleiding

Dit hoofdstuk beschrijft de scenario's die realistisch en relevant zijn voor cryogene opslagvoorzieningen (tankinstallatie of opslagvat).

Scenario’s zijn in beginsel geïdentificeerd voor alle opslagvoorzieningen (tankinstallaties en opslagvaten). Bij het formuleren van doelen en maatregelen kan echter het scenario voor bijvoorbeeld een tankinstallatie als middelhoog of hoog risico worden ingeschaald, terwijl hetzelfde scenario voor een opslagvat als laag risico wordt beschouwd. Scenario’s met een laag risico worden in deze PGS-richtlijn niet behandeld. In voorkomende situaties zullen voor een opslagvat dan ook geen doel(en) en maatregel(en) verder worden geformuleerd.

Scenario’s die overduidelijk uitsluitend op alléén tankinstallaties of op alléén opslagvaten zijn gericht, worden ook als zodanig beschreven en niet als van toepassing zijnde op alle opslagvoorzieningen.

De scenario's zijn onderverdeeld in categorieën van directe oorzaken: brand, externe oorzaak, falen opslagvoorziening, menselijke falen, corrosie, normale operationele omstandigheden.

Elk scenario heeft een nummer. Het is weergegeven als S1, S2 en verder. Bij elk scenario horen doelen. Die zijn aangegeven met de nummers van de doelen, dus D1, D2 en verder. De beschrijvingen van de doelen staan in Hoofdstuk 6. Bij de maatregelen in is steeds aangegeven welke scenario's daar een rol bij spelen.

4.2Scenario's voor de hele activiteit

5.1Inleiding

Deze PGS beschrijft de doelen en maatregelen die kunnen worden getroffen om aan de doelen te voldoen en daarmee de veiligheid te waarborgen.

Elke maatregel beoogt een risico te verminderen. Dit gaat om hoge en middelhoge risico's voor:

• Omgevingsveiligheid: Het voorkomen van ongewone voorvallen en het beperken van de gevolgen daarvan voor de omgeving met het oog op het waarborgen van de veiligheid voor de omgeving;
• Arbeidsveiligheid: Het voorkomen van ongevallen met gevaarlijke stoffen en het beperken van de gevolgen daarvan en het voorkomen van blootstelling van werknemers aan gevaarlijke stoffen;
• Brandbestrijding en Rampenbestrijding: Het beperken van de gevolgen van een brand, incident met gevaarlijke stoffen of ramp en het borgen van een doelmatige rampenbestrijding.

De meeste maatregelen hebben grondslagen in meerdere wetten. Bij elke maatregel staat deze grondslag vermeld. Daarmee wordt duidelijk dat:

• maatregelen die zijn gesteld voor de omgevingsveiligheid, moeten worden nageleefd op grond van de Omgevingswet. In zijn deze maatregelen aangeduid met Omgevingsveiligheid (Omgevingsveiligheid) en met Brandpreventie (Brandpreventie en mitigatie Omgevingsveiligheid);
• maatregelen die zijn gesteld in het belang van de arbeidsveiligheid en gezondheid, moeten worden nageleefd op grond van de Arbeidsomstandighedenwet en Warenwet. In Hoofdstuk 7 zijn deze maatregelen aangeduid met Arbeidsveiligheid (Arbeidsveiligheid);
• maatregelen die zijn gesteld in het belang van brand- of rampenbestrijding, moeten worden nageleefd op grond van de Wet veiligheidsregio's. In Hoofdstuk 7 zijn deze maatregelen aangeduid met Rampenbestrijding (Brand- of Rampenbestrijding).

De doelen staan in Hoofdstuk 6 en daarna de maatregelen in Hoofdstuk 7. De doelen zijn gekoppeld aan scenario's uit Hoofdstuk 4 en maatregelen zijn gekoppeld aan doelen uit Hoofdstuk 6.

5.2Omgevingsveiligheid

5.3Arbeidsveiligheid

In de Arbeidsomstandighedenwet staan verplichtingen met het oog op de veiligheid en gezondheid van werknemers. Voor bedrijven waar wordt gewerkt met gevaarlijke stoffen, zijn het voorkomen van ongevallen met die stoffen en het beperken van de gevolgen daarvan voor werknemers belangrijke doelen. Een ander belangrijk doel is het voorkomen van blootstelling aan gevaarlijke stoffen bij werknemers.

In het Arbeidsomstandighedenbesluit, een verdere uitwerking van de doelvoorschriften in de Arbeidsomstandighedenwet, staan nadere regels waaraan zowel werkgever als werknemer zich moet houden om arbeidsrisico's tegen te gaan. De Arbeidsomstandighedenwet en het Arbeidsomstandighedenbesluit geven in sommige artikelen de minister van SZW de bevoegdheid om nadere regels te stellen. Deze zijn uitgewerkt in de Arbeidsomstandighedenregeling. Deze regeling geeft dus nadere uitleg voor bepaalde onderwerpen uit de Arbeidsomstandighedenwet en het Arbeidsomstandighedenbesluit maar behoort ook tot de reguliere wetgeving. Een bedrijf kan dus te maken hebben met de Arbeidsomstandighedenwet, het Arbeidsomstandighedenbesluit en de Arbeidsomstandighedenregeling.

De overheid geeft via de Arbeidsomstandighedenwet een wettelijk kader met zo min mogelijk regels en administratieve lasten. Werkgevers en werknemers kunnen samen afspraken maken over hoe zij kunnen voldoen aan de voorschriften die de overheid stelt. Deze afspraken kunnen worden vastgelegd in een arbocatalogus. Een arbocatalogus is van kracht voor een bedrijfstak. Deze catalogus beschrijft technieken en manieren, goede praktijken, normen en praktische handleidingen voor veilig en gezond werken.

Daarnaast spelen de PGS-richtlijnen een belangrijke rol bij het bepalen of werkgevers aan hun wettelijke verplichtingen voldoen. De Inspectie SZW betrekt de PGS-richtlijnen bij het toezicht op de naleving van de wettelijke voorschriften en de handhaving daarvan. De Inspectie SZW moet de maatregelen die zijn aangewezen in de beleidsregel PGS-richtlijnen, gebruiken bij het toezicht op de naleving. Een vanuit arbeidsomstandigheden gezien gelijkwaardige maatregel kan eveneens worden toegepast indien deze voldoet aan de criteria uit Hoofdstuk 8. Eventueel kan de Inspectie SZW maatregelen uit een PGS-richtlijn via een eis tot naleving verplicht stellen. Dit staat in artikel 27 van de Arbeidsomstandighedenwet.

De maatregelen met het oog op arbeidsveiligheid zijn te herkennen aan Arbeidsveiligheid.

Gelijkwaardige maatregelen

In Hoofdstuk 8 staat beschreven wat de criteria zijn voor gelijkwaardige maatregelen vanuit arbeidsomstandigheden gezien.

Tabel 4 – Arbeidsveiligheid

5.4Brand -en rampenbestrijding

De veiligheidsregio's hebben de taak om gemeenten te adviseren over branden, rampen en crises. Dit staat in artikel 10 van de Wet veiligheidsregio's (Wvr).

De brandweer is een onderdeel van de veiligheidsregio. De taken van de brandweer staan in artikel 25 Wvr. Dit zijn:

• het voorkomen, beperken en bestrijden van brand;
• het beperken van brandgevaar;
• het voorkomen, beperken en bestrijden van ongevallen anders dan bij brand.

Daarnaast dragen de veiligheidsregio's zorg voor:

• de voorbereiding op de bestrijding van branden, rampen en crises;
• het organiseren van de rampenbestrijding;
• het adviseren van andere overheden en organisaties op het gebied van brandpreventie, brandbestrijding en het voorkomen, beperken en bestrijden van ongevallen met gevaarlijke stoffen. Hiertoe hoort ook het adviseren van het bevoegd gezag Omgevingswet over voorschriften voor brandbestrijding en rampenbestrijding in omgevingsvergunningen.

Tot slot hebben de veiligheidsregio's een wettelijke taak tot het uitvoeren van inspecties bij Seveso-inrichtingen (artikel 13.17 van het Omgevingsbesluit en artikel 61 van de Wvr) en het opleggen van een bedrijfsbrandweeraanwijzing (artikel 31 van de Wvr).

Bij het uitvoeren van deze taken gebruiken de veiligheidsregio's PGS-richtlijnen. Brandbestrijding en rampenbestrijding omvat brandveiligheid, maar ook het ongecontroleerd vrijkomen van gevaarlijke stoffen die een bedreiging vormen voor de omgeving.

Algemene (brand)veiligheidseisen voor bouwwerken zijn geen onderdeel van PGS-richtlijnen maar volgen uit het Bbl. De maatregelen die zijn gericht op brandpreventie en brandbestrijding op grond van de Omgevingswet, zijn aangeduid met Brandpreventie.

De maatregelen die zijn gesteld in het belang van de brandbestrijding en rampenbestrijding op grond van de Wvr, zijn aangeduid met Rampenbestrijding.

Tabel 5 – Wet veiligheidsregio's

5.5Overige wet -en regelgeving

Deze PGS-richtlijn heeft als doel een zo volledig mogelijke beschrijving te geven van de wijze waarop bedrijven kunnen voldoen aan de eisen die uit wet- en regelgeving voortvloeien.

In bij deze PGS-richtlijn is meer informatie opgenomen over de wet- en regelgeving die een relatie heeft met deze PGS-richtlijn. Voor het opslaan van cryogene gassen zijn bijvoorbeeld het Warenwetbesluit drukapparatuur 2016 en de CLP-verordening (Classification, Labelling and Packaging) van belang.

6.1Inleiding

In dit hoofdstuk zijn de doelen beschreven die relevant zijn voor het veilig opslaan van cryogene gassen. Met deze doelen is beoogd het risico zo veel mogelijk te beperken.

Bij elk doel staat met welke maatregelen aan het doel kan worden voldaan. Hierbij is het onderwerp van de maatregel vermeld . De volledige maatregel is beschreven in Hoofdstuk 7.

Het is niet per definitie zo dat een doel wordt gediend door een maatregel uit deze PGS. Ook maatregelen uit andere normen, ‘good engineering practice’ en ‘good housekeeping’ geven invulling aan doelen. Waar dit het geval is, is toegelicht welke maatregelen beoogd zijn.

Elk doel heeft een uniek nummer. Bij de maatregelen in staat steeds vermeld aan welke doelen de maatregel invulling geeft.

6.2Doelen

7.1Inleiding bij de maatregelen

Dit hoofdstuk bevat maatregelen. Het bevat de verschillende preventieve en repressieve maatregelen die invulling geven aan de doelen zoals opgenomen in Hoofdstuk 6. Dit kunnen bouwkundige, (installatie)technische en organisatorische maatregelen zijn. Als deze maatregelen zijn getroffen, wordt in elk geval aan de gestelde doelen voldaan.

Elke maatregel heeft een nummer en een onderwerp. Dit nummer en onderwerp komen overeen met de aanduiding van de maatregel bij de doelen inHoofdstuk 6.

Bij elke maatregel is met de letters Omgevingsveiligheid, Brandpreventie, Arbeidsveiligheid en Rampenbestrijding aangegeven wat de wettelijke basis is.

Omgevingsveiligheid: Maatregel gericht op omgevingsveiligheid met een grondslag in de Omgevingswet.

Brandpreventie: Maatregel gericht op brandpreventie en brandbestrijding met een grondslag in de Omgevingswet (adviesrol Veiligheidsregio/brandweer).

Arbeidsveiligheid: Maatregel gericht op arbeidsveiligheid met een grondslag in de Arbeidsomstandighedenwet.

Rampenbestrijding: Maatregel gericht op brand- of rampenbestrijding met een grondslag in de Wet veiligheidsregio's Maatregelen die vergelijkbaar zijn met direct geldende eisen uit andere wetgeving, zijn herkenbaar aan een oranje kader. Deze maatregelen hebben de letters 'MW' voor het nummer. Onder deze maatregelen staat een referentie naar de wettelijke bepaling bij de desbetreffende maatregel.

Interne veiligheidsafstanden

In de PGS kunnen minimumafstanden zijn opgenomen bedoeld om escalatie van een voorzienbaar incident in of nabij een PGS voorziening naar een ander installatieonderdeel, bouwwerken, opslagen en mensen niet zijnde werkenden (domino-effect) te voorkomen of te beperken. Deze minimumafstanden zijn niet dezelfde afstanden die betrekking hebben op de gezondheid en veiligheid van werkenden in het kader van brand- en explosieveiligheid als bepaald in onder meer paragraaf 2a van het Arbeidsomstandighedenbesluit (ATEX). Die afstanden zijn onderdeel van het explosieveiligheidsdocument en zijn bijvoorbeeld afhankelijk van de zonering en mogelijke andere aanwezige stoffen. De arbeidsomstandighedenwetgeving gaat bij de berekening van de afstanden uit van worstcasescenario en -situatie waardoor de interne veiligheidsafstanden groter kunnen zijn dan diegene in de PGS-richtlijn.

7.2Drukapparatuur

Europese richtlijn drukapparatuur (PED)

Een tankinstallatie, alsook een opslagvat is drukapparatuur. Met de term drukapparatuur wordt apparatuur bedoeld met een inwendige druk die hoger is dan de omgevingsdruk. De exacte definitie van drukapparatuur volgt uit de Europese richtlijn drukapparatuur (PED) en luidt als volgt:

“ ‘drukapparatuur’ of ‘drukapparaten’: drukvaten, installatieleidingen, veiligheidsappendages en onder druk staande appendages, inclusief, voor zover van toepassing, de elementen die bevestigd zijn aan onder druk staande delen, zoals flenzen, tubulures, koppelingen, steunconstructies, hijsogen.”

Drukapparatuur wordt onderverdeeld in:

• drukvaten;
• installatieleidingen;
• veiligheidsappendages;
• onder druk staande appendages.

Een enkelvoudig drukapparaat staat nooit op zichzelf, het wordt altijd geïntegreerd in een functioneel geheel. Dit wordt een samenstel genoemd. Een tankinstallatie bestaat uit verschillende componenten en is daarom ook een samenstel. De wet- en regelgeving voor het ontwerp van drukapparatuur geldt ook voor samenstellen.

Ontwerp

Drukapparatuur is een arbeidsmiddel met risico’s. De risico’s hebben niet alleen betrekking op de werknemers die ermee werken, maar ook op de omgeving en het milieu. Daarom stelt de wetgever eisen aan het op de markt aanbieden en in bedrijf stellen, het gebruiken en nadien wijzigen van drukapparatuur. Dit is in Nederland vastgelegd in het Warenwetbesluit drukapparatuur 2016. Op het in de handel brengen van drukapparatuur zijn Europese productrichtlijnen van toepassing. Dat betekent dat een fabrikant alleen producten in de handel mag brengen (voor het eerst op de markt mag aanbieden) die voldoen aan deze richtlijnen.

Bij de bouw van een tankinstallatie is het van groot belang om vooraf vast te stellen wie de fabrikant is:

• Wordt een tankinstallatie gebouwd of gewijzigd onder verantwoordelijkheid van een derde partij (een leverancier, een installateur, enz.) die de tankinstallatie in zijn geheel verhandelt aan de latere gebruiker, dan treedt deze derde partij in de rol van fabrikant. De derde partij is daarmee verantwoordelijk voor de naleving van de eisen die van toepassing zijn op dit samenstel.
• Wordt de tankinstallatie gebouwd of gewijzigd onder verantwoordelijkheid van de gebruiker, dan wordt déze de fabrikant. De onderdelen worden geleverd door verschillende fabrikanten, maar de gebruiker is degene die de diverse onderdelen tot één functioneel geheel maakt. De gebruiker is ervoor verantwoordelijk dat het samenstel voldoet aan de Europese richtlijnen.

De ontwerpeisen voor een tankinstallatie liggen vast in de Europese richtlijn Drukapparatuur (PED 2014/68/EU). Deze richtlijn kent, zoals elke Europese productrichtlijn, essentiële veiligheidseisen die van toepassing zijn op alle drukapparatuur en samenstellen die in de handel worden gebracht. De fabrikant heeft de plicht om bij het ontwerp van drukapparatuur en samenstellen een analyse te maken van de risico’s en gevaren die bestaan ten gevolge van de druk. Bij het ontwerp en de bouw van drukapparatuur of het samenstel moet hij vervolgens rekening houden met deze risicoanalyse. De fabrikant kiest de meest passende maatregelen waarbij hij zich moet houden aan onderstaande beginselen:

• Gevaren worden zoveel als redelijkerwijs mogelijk is, geëlimineerd of verkleind in het ontwerp.
• Er worden passende beschermingsmaatregelen getroffen tegen gevaren die niet kunnen worden geëlimineerd.
• De gebruikers worden, indien van toepassing, geïnformeerd over nog bestaande gevaren en vermeld wordt of het nodig is dat er passende gevaarverminderende maatregelen worden genomen voor de installatie en/of het gebruik ervan. Deze maatregelen worden opgenomen in de gebruikershandleiding.

De risicoanalyse van de fabrikant is gebaseerd op scenario’s die in grote lijnen overeenkomen met de scenario’s die zijn beschreven in Hoofdstuk 4 van deze PGS.

De essentiële eisen die worden gesteld aan het ontwerp van drukapparatuur zijn vastgelegd in bijlage I van de Richtlijn drukapparatuur. De fabrikant moet voldoen aan deze eisen en dat betekent onder andere dat:

• de tankinstallatie voldoende sterk is om de belastingen die kunnen worden verwacht (kracht, brand, hogedruk, enz.) te weerstaan;
• maatregelen zijn genomen om de tankinstallatie veilig te bedienen;
• de tankinstallatie zodanig is ontworpen dat deze veilig kan worden geïnspecteerd;
• de tankinstallatie veilig kan worden gevuld en geleegd;
• passende beveiligingen (zoals drukontlastkleppen of veerveiligheden) zijn aangebracht om in te grijpen als de druk ontoelaatbaar stijgt. Als een beveiliging wordt aangesproken, moet deze afblazen op een zodanige plaats dat daarbij geen gevaar voor personen kan optreden.

Om te voldoen aan de essentiële eisen kan de fabrikant een geharmoniseerde norm toepassen als NEN-EN-ISO 21009-2. Dit is echter niet verplicht. Als de fabrikant geen geharmoniseerde norm toepast, zal hij moeten aantonen dat de tankinstallatie wel voldoet aan de essentiële eisen van de PED. In de praktijk blijkt het overgrote deel van de tankinstallatie volgens de geharmoniseerde normen te worden gebouwd.

Door middel van het doorlopen van een conformiteitsbeoordelingsprocedure laat de fabrikant zien dat hij voldoet aan de essentiële eisen van de PED. In de Europese productwetgeving is bepaald dat een EU-conformiteitsbeoordelingsinstantie (EU-CBI) toezicht moet houden op deze procedure. Een EU-CBI is geaccrediteerd door de Raad voor Accreditatie. De mate van toezicht is afhankelijk van het risico; een tankinstallatie is een samenstel dat wordt ingedeeld in tabel 1 of tabel 2 (afhankelijk van het gassoort in de tankinstallatie) van de PED en valt meestal in categorie IV voor conformiteitsbeoordeling uit PED.

Met het aanbrengen van CE-markering (‘Conformité Européenne’) verklaart de fabrikant dat het apparaat voldoet aan de daarvoor geldende Europese eisen. Als de fabrikant een derde partij is (dus niet de gebruiker), moet déze CE-markering aanbrengen op de tank(installatie). Op de tankinstallatie (het samenstel) hoeft slechts één CE-markering te worden aangebracht, dus niet één op elk afzonderlijk drukapparaat. Aan de andere kant behouden drukapparaten die met een eigen CE-markering in het samenstel zijn opgenomen, wél de eigen markering. Samen met de CE-markering moet algemene informatie (zoals naam en adres van de fabrikant, bouwjaar en essentiële maximaal toelaatbare grenswaarden) en specifieke gegevens die voor een veilige installatie, werking en gebruik van belang kunnen zijn (zoals afmetingen, toegepaste persdruk, insteldruk drukbeveiliging, vermogen, enz.), op de kenplaat worden aangebracht.

Nadat de conformiteitsbeoordelingsprocedure met succes is doorlopen, stelt de fabrikant een verklaring van overeenstemming op. Dit is een verklaring dat de tankinstallatie voldoet aan de essentiële eisen van de van toepassing zijnde productrichtlijnen. Verder stelt hij een technisch dossier samen. Dit dossier omvat ten minste:

• een algemene beschrijving van de tankinstallatie;
• ontwerp- en fabricagetekeningen en schematische voorstellingen van componenten;
• beschrijvingen en toelichtingen bij de tekeningen en schematische voorstellingen;
• een lijst van toegepaste (geharmoniseerde) normen;
• berekeningen van ontwerpen, uitgevoerde controles;
• testverslagen.

De fabrikant is niet verplicht het technisch constructiedossier te overhandigen aan de gebruiker, maar het is raadzaam om met de aanschaf van de tankinstallatie te bedingen dat het technisch dossier wordt meegeleverd.

Ten slotte is de fabrikant verplicht een gebruikershandleiding mee te leveren met de tankinstallatie. Hierin staan de restrisico’s beschreven en worden instructies gegeven hoe de tankinstallatie veilig kan worden bedreven.

Gebruik

De wet (het Warenwetbesluit drukapparatuur 2016) stelt niet alleen eisen aan het in de handel brengen van drukapparatuur, maar ook aan de ingebruikneming en het gebruik van drukapparatuur. Het is de verantwoordelijkheid van de gebruiker van de tankinstallatie om hieraan te voldoen. De gebruiker moet de tankinstallatie laten keuren voordat deze in gebruik wordt genomen, bij wijzigingen of reparaties en verder zo vaak als nodig is.

De indeling van drukapparatuur bepaalt wie deze keuringen moet uitvoeren en wanneer de keuringen moeten plaatsvinden. Dit is geregeld in de Warenwetregeling drukapparatuur 2016. Verplichtingen die zijn opgenomen in een besluit, worden vaak uitgewerkt in een regeling. In de Warenwetregeling drukapparatuur 2016 is drukapparatuur ‘aangewezen’ die in de risicocategorie valt die moet worden gekeurd door een NL-conformiteitsbeoordelingsinstantie (NL-CBI). Ook een NL-CBI is door de Raad voor Accreditatie geaccrediteerd.

Drukapparatuur die niet is aangewezen, moet op grond van het Arbobesluit worden gekeurd door een deskundige.

Bij de tankinstallatie zijn de tanks ‘aangewezen’ drukapparatuur als de druk P · volume V boven een bepaalde waarde is. Een leiding is ‘aangewezen’ boven een bepaalde druk en/of diameter. Een gebruiker kan op verschillende manieren vaststellen welke drukapparatuur in de tankinstallatie ‘aangewezen’ drukapparatuur is:

• aan de hand van artikel 2 van de Warenwetregeling drukapparatuur 2016;
• door de fabrikant te benaderen; wellicht staat het in de handleiding van de tankinstallatie;
• door een NL-CBI te benaderen.

De ‘aangewezen’ drukapparatuur in de tankinstallatie moet worden gekeurd voordat deze de eerste keer in gebruik wordt genomen. Het doel van de Keuring voor Ingebruikneming is vast te stellen of de tankinstallatie voldoet aan de Europese richtlijnen en veilig kan worden gebruikt. Daarbij wordt onder andere beoordeeld of de tankinstallatie is opgesteld zoals is opgenomen in de handleiding. De keuring wordt uitgevoerd door een NL-CBI; deze geeft een verklaring van ingebruikneming af.

Volgens WBDA 2016 artikel 3, lid 1 onder a en b geldt dat voor tankinstallaties voor lachgas en zuurstof met een volume kleiner of gelijk aan 25 m3 en voor tankinstallaties voor stikstof, argon, helium en kooldioxide met een volume kleiner of gelijk aan 40 m3 de keuring van ingebruikneming door een fabrikant verenigd in de branchevereniging ‘Vereniging van fabrikanten van industriële gassen’ mag worden uitgevoerd, mits hij het protocol hanteert van zijn branchevereniging, zoals dat door de minister van Sociale Zaken en Werkgelegenheid is aanvaard. Het doel van de periodieke herkeuring is vast te stellen of de tankinstallatie nog veilig kan worden gebruikt. ‘Aangewezen’ drukapparatuur wordt elke vier jaar gekeurd door een NL-CBI. Hiervoor wordt een verklaring van herkeuring afgegeven. De keuring van niet-aangewezen drukapparatuur moet worden uitgevoerd door een deskundige en ook deze stelt hiervan een rapportage op. Dit is verplicht op basis van het Arbobesluit. De gebruiker is ervoor verantwoordelijk dat er afstemming plaatsvindt met de NL-CBI en de deskundige hoe de tankinstallatie in zijn geheel weer veilig kan worden gebruikt.

Ook het uitvoeren van reparaties en wijzigingen aan de tankinstallatie is de verantwoordelijkheid van de gebruiker. Daarbij is veelal toezicht vereist door een NL CBI. Voordat een reparatie of wijziging wordt uitgevoerd, wordt aangeraden om contact te zoeken met een NL-CBI. Bepaalde ingrijpende wijzigingen kunnen tot gevolg hebben dat de gegevens op de kenplaat niet meer kloppen. In dat geval moet een EU-CBI hierbij worden betrokken. Regulier onderhoud aan de tankinstallatie moet worden uitgevoerd zoals is voorgeschreven in de handleiding van de fabrikant.

Zolang de tankinstallatie in werking is of in werking kan worden gesteld, bewaart de gebruiker de volgende documenten:

• de EG-verklaring van overeenstemming (volgens de ‘oude’ PED 97/23/EG) of de EU-conformiteitsverklaring (volgens de ‘nieuwe’ PED 2014/68/EU);
• de gebruiksaanwijzing;
• de verklaring van ingebruikneming;
• de verklaring van herkeuring;
• het aantekenblad;
• de bij de beoordelingen en keuringen behorende rapporten.

Het aantekenblad wordt meegeleverd met de verklaring van ingebruikneming. Uitsluitend de betrokken NL-CBI is bevoegd op het aantekenblad aantekeningen te maken.

De Inspectie-SZW is toezichthouder op de naleving van de Arbowet (en het Arbobesluit) en de Warenwet (en het Warenwetbesluit drukapparatuur 2016). De verplichtingen uit deze wetten worden niet als maatregel opgenomen in deze PGS. In deze informatieve tekst worden de verplichtingen van de gebruiker samengevat. De verplichtingen in de Arbowet en de Warenwet en de onderliggende besluiten kunnen evenmin worden opgenomen in een omgevingsvergunning.

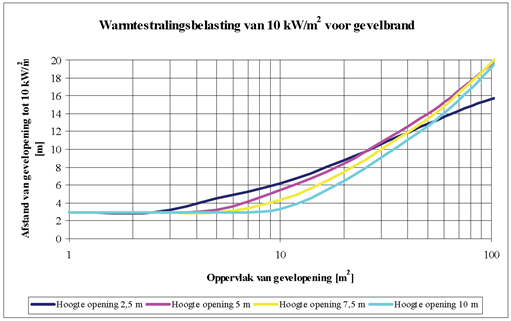

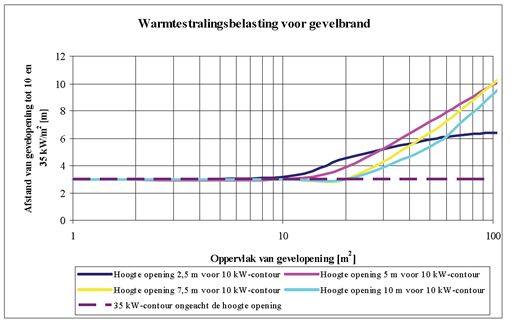

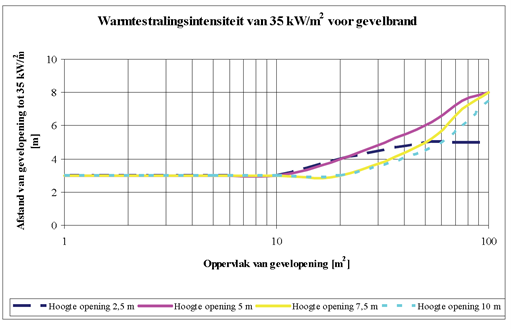

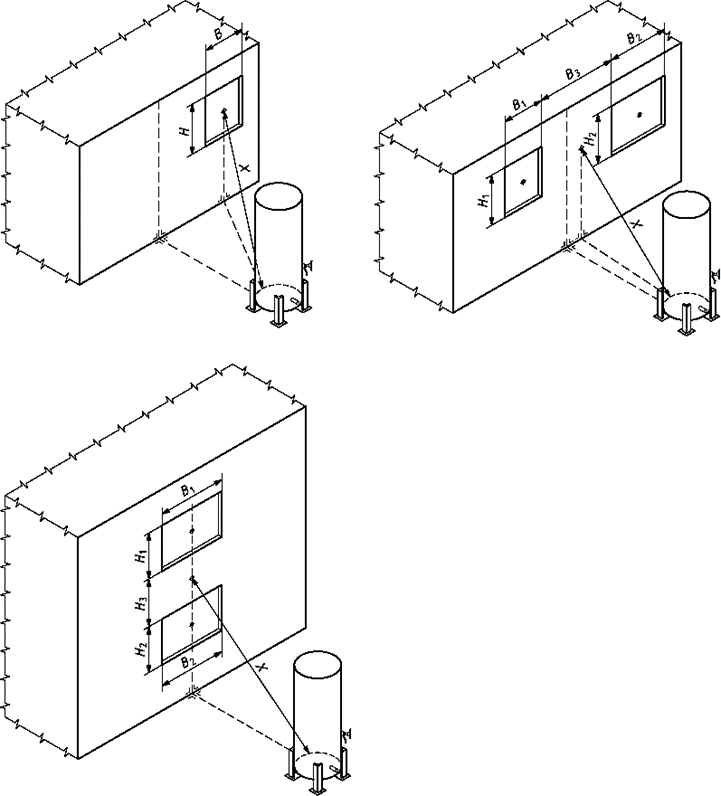

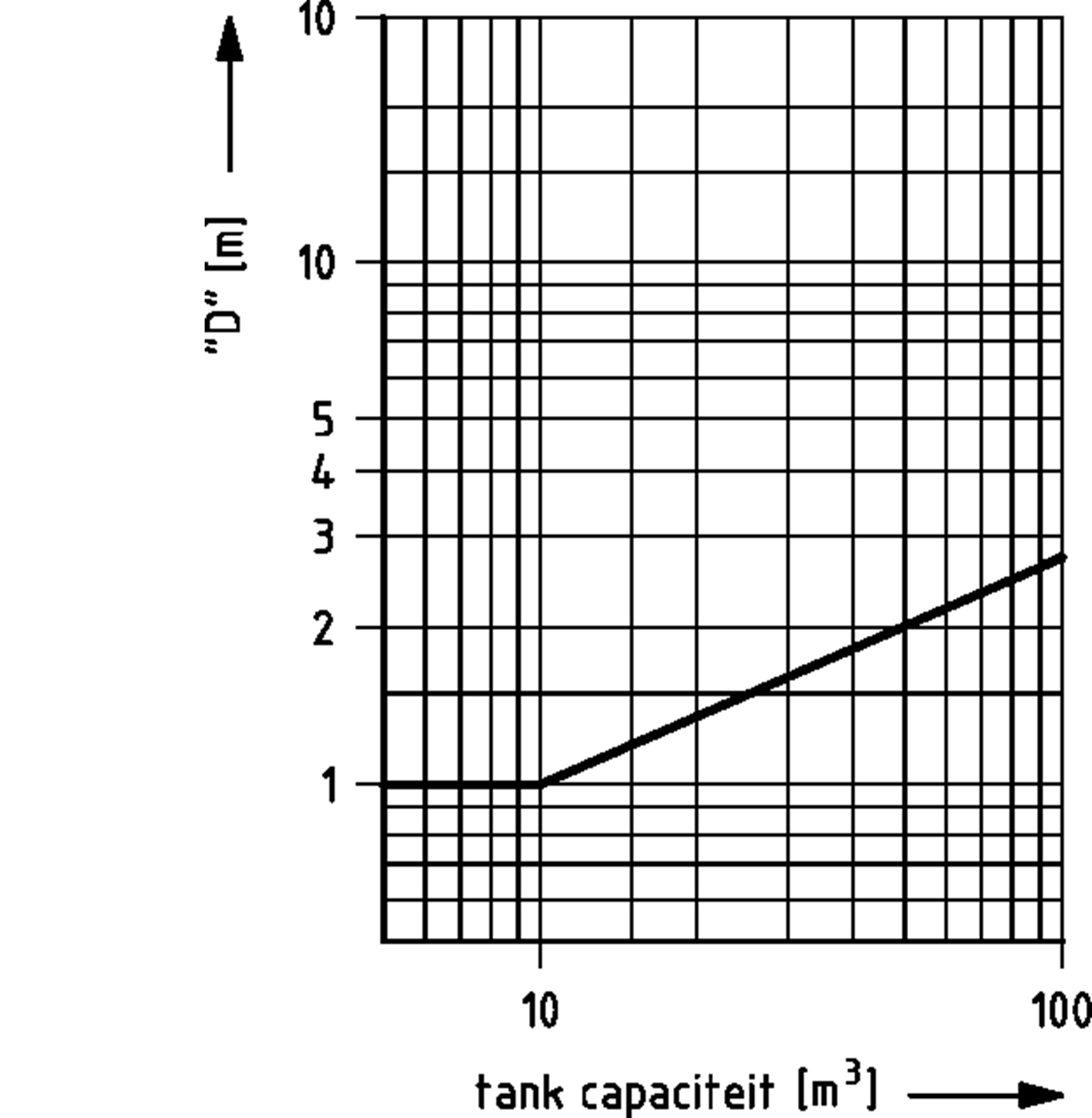

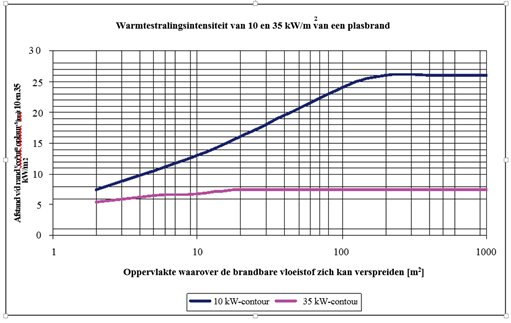

7.3Positioneren van de opslagvoorziening

7.4Ontwerp en constructie van de opslagvoorziening

Voor nieuwbouw en wijzigingen moet het ontwerp en de vervaardiging van de tankinstallatie voldoen aan het WBDA 2016. Het vermoeden van overeenstemming met de essentiële eisen van de PED kan worden verkregen door te voldoen aan NEN EN-ISO 21009-2. Het volledig ontwerp moet ter beoordeling worden aangeboden aan een EU-CBI. De geplaatste tankinstallatie moet voor ingebruikneming worden gekeurd door een NL CBI of een NL-keuringsdienst van gebruikers.

7.5Inrichten van de opstelplaats van de opslagvoorziening

7.6Extra maatregelen voor inpandige opslag

7.7Extra maatregelen voor opslag van zuurstof en lachgas

7.8Extra maatregelen voor opslag van cryogeen koolstofdioxide

7.9De cryogene opslagvoorziening in werking

7.10Ontmantelen

9.1Inleiding

Een groot deel van de eisen en voorschriften dat aan het gebruik van gevaarlijke stoffen wordt gesteld, is vastgelegd in wetgeving. De PGS-richtlijnen beogen een zo volledig mogelijke beschrijving te geven van de wijze waarop bedrijven kunnen voldoen aan de eisen die uit wet- en regelgeving voortvloeien. Om die reden worden de belangrijkste maatregelen vanuit de wetgeving hier genoemd.

Daarnaast bestaan er ook ‘good engineering practice’- en 'good housekeeping'-maatregelen, die meestal geen wettelijke basis hebben maar wel als zeer waardevol worden ervaren door bedrijven en overheden

9.2Integriteit opslagvoorziening

10.1Onderhoud van de opslagvoorziening

Degene die verantwoordelijk is voor de installatie, dit kan de gebruiker of de leverancier zijn, draagt zorg voor goed onderhoud, controle en inspectie van de desbetreffende installatie. Daarbij maakt het niet uit of de installatie in eigendom is of wordt gehuurd. Onderhoud behoort te worden aangestuurd door een persoon die is gemachtigd tot het laten uitvoeren of het zo nodig afsluiten van de installatie, en behoort te worden uitgevoerd door een deskundig persoon die is opgeleid voor het desbetreffende werk in overeenstemming met aanwijzingen van de fabrikant. Pakkingen, smeermiddelen en overige middelen die worden gebruikt bij een zuurstof- en lachgasinstallatie, behoren olievrij te zijn en geschikt voor het gebruik bij zuurstof en lachgas.

Elk deel van de installatie dat bijvoorbeeld voor wijziging of reparatie uit bedrijf is geweest en in die tijd inwendig verontreinigd kan zijn geraakt, behoort, voor de installatie in gebruik wordt genomen, inwendig schoon te zijn. In het bijzonder behoren laskorrels, vet, olie en ander organisch materiaal zorgvuldig te zijn verwijderd. Na het reinigen behoort de installatie zo nodig te worden gedroogd. De controle hierop behoort te worden uitgevoerd door een deskundig persoon die is opgeleid voor het desbetreffende werk.

De installatie behoort op omgevingstemperatuur te worden gebracht volgens de instructies van de leverancier. Voorkomen behoort te worden dat ongecontroleerde spanning ontstaat.

10.2Onderhoud van de omgeving

De omgeving van de tankinstallatie behoort binnen een afstand van 3 m vanaf de tankinstallatie zorgvuldig te worden vrijgehouden van begroeiing en brandbare stoffen, zoals bladeren, papier, hout en textiel. Dit geldt ook voor de directe omgeving van een deur of een laaggelegen ventilatieopening van de ruimte waarin zich een tankinstallatie bevindt, Indien onduidelijk is in hoeverre er in een bepaalde situatie sprake is van brandgevaarlijk materiaal of brandgevaarlijke begroeiing, dan kan NEN-EN 13501-1 als referentie worden gebruikt.

11.1Bevriezing

Vloeibaar gas is extreem koud en kan ernstige bevriezingsverschijnselen veroorzaken op de onbeschermde huid en/of ogen. Het aanraken van pijpen en slangen die vloeibaar gas bevatten, kan leiden tot bevriezing. Indien contact met zulke oppervlakken niet kan worden uitgesloten, is het vanzelfsprekend dat tegen koude beschermende middelen worden gedragen.

Bij een grote lekkage wordt de atmosfeer zeer koud en wordt het zicht beperkt door condensatie van waterdamp in de lucht tot mistdruppels. Deze factoren kunnen een ontsnapping of redding bemoeilijken.

Ook kan het morsen van cryogene vloeistof leiden tot beschadiging van materialen. Zo kunnen vloertegels barsten en kunnen er scheuren ontstaat in vinyl. Rubber wordt bros en kan tijdens gebruik scheuren.

Tijdens het hanteren van cryogene gassen wordt aanbevolen ten minste kleding met lange mouwen en lange broekspijpen met afgeschermde zakken, veiligheidsschoenen, speciale handschoenen en een veiligheidsbril of, bij voorkeur, een gelaatsscherm te dragen. Een veiligheidsschort wordt aanbevolen.

Inademing van koude damp kan schade aan de longen veroorzaken en kan bij gevoelige personen een astmatische aanval opwekken.

Afhankelijk van de duur van de blootstelling, de temperatuur van de omgeving en individuele kenmerken kan het zich bevinden in de directe nabijheid van cryogene gassen leiden tot onderkoeling (hypothermie).

Door de lage viscositeit van de vloeibare toestand van cryogene gassen dringen deze stoffen veel sneller door in geweven of op andere wijze vervaardigde poreuze kleding dan water

11.2Verstikking (stikstof, argon, kooldioxide, helium, lachgas)

Het vrijkomen van aanzienlijke hoeveelheden (vloeibaar) gas is potentieel gevaarlijk, vooral wanneer dit gebeurt in een slecht geventileerde ruimte. Aangezien alle gassen (met uitzondering van helium) zwaarder zijn dan lucht, zullen deze zich na verdamping ophopen in laaggelegen gebieden, vanwaar zij slechts langzaam verdwijnen, tenzij goed wordt geventileerd.

Op plaatsen waar potentieel een grote hoeveelheid gas kan vrijkomen, is het verstandig om een noodprocedure voorhanden te hebben. Bij het opstellen van de noodprocedure behoort te worden bepaald of en wanneer het dragen van ademlucht noodzakelijk is.

In het geval van een substantiële lekkage in een ruimte moet al het personeel zo snel mogelijk worden geëvacueerd. De ruimtes waarin zich het gas kan bevinden, behoren niet te worden betreden voordat zij grondig zijn geventileerd. Het verdient aanbeveling na ventilatie het zuurstofgehalte in de ruimte te controleren voordat deze wordt vrijgegeven. Het zuurstofgehalte in de ruimte behoort een volumepercentage van ten minste 19,5 % te bedragen.

11.3Vergiftiging

In het geval van kooldioxide is het meten van het zuurstofgehalte onvoldoende en kan er ook nog bij een voldoende hoog zuurstofgehalte vergiftiging optreden. Daarom behoort bij een slecht geventileerde omgeving of opslag van kooldioxide in een gebouw een kooldioxidemeter te worden gebruikt. Geadviseerd wordt om de ruimte kooldioxidevrij te geven bij een kooldioxidegehalte lager dan 0,5 %.

Indien de ruimte moet worden betreden voordat deze voldoende is geventileerd, behoort dit te worden gedaan door een goed getrainde persoon met onafhankelijke adembescherming. Filtermaskers geven geen bescherming tegen een te laag zuurstofgehalte en/of een te hoog kooldioxidegehalte.

11.4Brandgevaar (zuurstof, lachgas)

Zuurstof en lachgas zijn oxiderende gassen die bij een verhoogde concentratie zorgen voor een verhoogd brandgevaar. Wanneer het zuurstofgehalte in een ruimte een volumepercentage heeft dat hoger is dan 21%, zorgt dit voor een verhoogd brandgevaar.

Op plaatsen waar potentieel een grote hoeveelheid gas kan vrijkomen, is het verstandig om een noodprocedure voorhanden te hebben.

11.5Drukopbouw en explosie

Wanneer cryogene gassen verdampen, neemt het volume 500 tot 900 maal toe (zie Bijlage D voor de exacte toenamefactoren). Hierdoor kan grote drukverhoging optreden, vooral wanneer verdamping plaatsvindt in een gesloten ruimte. Dit kan in een ongunstig geval leiden tot een fysische explosie. Overdrukvoorzieningen zijn nodig om gas uit gesloten ruimtes te laten ontsnappen. Drukopbouw kan ontstaan ten gevolge van de volgende oorzaken:

• afsluiting of blokkering van het overdrukventiel;
• verlies van vacuüm in een vacuüm geïsoleerde houder;
• het opsluiten van een cryogene vloeistof tussen twee appendages.

11.6Bijzondere gevaren van kooldioxide: droogijsprop

Wanneer de druk van vloeibaar kooldioxide in een slang of leiding daalt tot onder de 5,2 bar (bij –78,5 °C), kan droogijssneeuw ontstaan. In slangen en leidingen kunnen hierdoor droogijsproppen ontstaan die de gehele leiding afsluiten. Doordat er druk blijft staan (maximaal de heersende systeemdruk) achter zo’n prop, kan deze bij een open buis/slang met kracht worden uitgeworpen. Wanneer dit laatste gebeurt, kan dit leiden tot verwonding van het personeel door de impact van de prop en/of door de plotselinge beweging van de slang of pijp. Om het ontstaan van een dergelijke prop te voorkomen behoort vloeibare kooldioxide uit de leiding te worden verwijderd voordat de druk wordt gereduceerd tot onder de 5,2 bar.

Wanneer de aanwezigheid van een droogijsprop wordt vermoed, behoort de toevoer van vloeibare kooldioxide afgesloten en de toevoer van gasvormige kooldioxide geopend te worden. De prop zal alleen verdwijnen indien deze sublimeert (verdampt) door warmtetoevoer vanuit de omgeving.

11.7Bijzondere gevaren van kooldioxide: lage druk in een opslagvoorziening

Wanneer een grote hoeveelheid kooldioxide in korte tijd ontsnapt uit een opslagvoorziening, hetzij ten gevolge van een lekkage, hetzij door automatische of handmatige ontlasting, of wanneer een overmatige hoeveelheid kooldioxide in gasvorm aan het opslagvoorziening wordt onttrokken, kan de temperatuur in de tank of het opslagvat dalen tot onder de voorgeschreven minimumtemperatuur. Wanneer de temperatuur onder het 'triple point' komt (5,2 bar bij –56,6 °C), vormt zich vaste kooldioxide in de tank of het opslagvat.

De temperatuur van dit vaste kooldioxide, het zogenoemde droogijs, is bij atmosferische druk –78 °C. Onder normale omstandigheden behoort de druk in de opslagvoorziening boven 7 bar tot 8 bar te blijven. Dreigt de druk hieronder te komen, dan behoort de klant het gebruik onmiddellijk te stoppen om droogijsvorming te voorkomen. De oorzaak van de droogijsvorming behoort dan eerst te worden weggenomen.

Eenmaal gevormd droogijs in een cryogene opslagvoorziening kan alleen door de toevoer van warmte weer in een vloeibare toestand worden gebracht. Door de goede isolerende eigenschap van de tank of het opslagvat duurt dit een lange tijd of zal gedwongen moeten worden toegevoerd. Het advies is de leverancier te waarschuwen.

12.1Instructies bij incidenten

Voor het effectief handelen bij een incident is het van groot belang dat aanwezige personen op de hoogte zijn van de te treffen maatregelen. Hiertoe behoren nabij een cryogene opslagvoorziening instructies te zijn aangebracht op een plaats waar het personeel van de inrichting deze veilig kan lezen en die in het geval van een incident door het personeel moeten worden opgevolgd.

De instructies behoren te zijn gericht op het waarschuwen van de hulpverlenende diensten, het in veiligheid brengen van zichzelf en anderen en het zo snel mogelijk onder controle brengen van lekkages. Er behoort een instructie te zijn die ingaat op het beschermen van de opslagvoorziening in het geval van een brand in de omgeving. Het is van groot belang dat het personeel, onder wie ook tijdelijk personeel, bekend is met deze instructies en weet hoe in het geval van een incident moet worden gehandeld.

De leverancier behoort te zorgen voor actuele veiligheidsbladen. Deze behoren beschikbaar te zijn voordat een opslagvoorziening in gebruik wordt genomen.

Het is raadzaam noodprocedures op te stellen in overleg met de lokale hulpdiensten. De procedures behoren rekening te houden met:

• de eigenschappen van de cryogene gassen;
• de betrokken hoeveelheden cryogene gassen;
• de lokale topografie;
• ontwerp en uitrusting van het vat.

De procedure behoort te bevatten:

• een overzicht van de vereiste nooduitrusting;
• een overzicht van personen/organisaties om noodsituaties op te lossen en procedures om hen zowel binnen als buiten werktijden op te roepen;
• maatregelen die direct moeten worden genomen, zoals afsluiting van de opslagvoorziening, het activeren van het alarm, evacuatie, het inroepen van hulp, enz.

12.2Bedrijfshulpverlening (BHV)

Volgens NEN 8112 is een ontruimingsplan opgesteld. Een ontruimingsplan is noodzakelijk voor het goed functioneren van een ontruiming in het geval van brand of andere calamiteiten of incidenten. Taken voor degenen die met ontruiming zijn belast, staan in deze norm. Het verlenen van deskundige bijstand op het gebied van BHV houdt in elk geval in:

• het verlenen van eerste hulp bij ongevallen;
• het beperken en het bestrijden van brand en het beperken van de gevolgen van een incident of calamiteit;
• het in noodsituaties alarmeren en evacueren van alle werknemers en andere personen in het bedrijf of de inrichting.

De BHV’ers beschikken over een zodanige deskundigheid, ervaring en uitrusting, en zijn zodanig in aantal en zodanig georganiseerd dat zij deze taken naar behoren kunnen vervullen. Dit houdt onder meer in dat actuele kennis en vaardigheden aanwezig zijn met betrekking tot EHBO. Bij de training van BHV’ers zal specifiek behoren te worden ingegaan op de gevaaraspecten van de opslag van cryogene gassen. Daarbij zijn verstikking (verdringing van zuurstof in de lucht door verstikkende gassen), bevriezing (door contact van vloeibare gassen met huid of ogen) en verbranding (in het geval van een brand waarbij zuurstof of lachgas zijn betrokken) de belangrijkste.

Voor de concrete invulling van het voorgaande is het verder van belang dat elke werkgever verplicht is een RI&E uit te voeren. Deze RI&E is bepalend voor de organisatie en invulling van de BHV-taak.

12.3Noodplan

De onderwerpen waarvoor een noodplan aanvullend is op de instructie bij een calamiteit, hebben vooral betrekking op bijvoorbeeld grotere bedrijven. De noodzaak tot het hebben van een noodplan blijkt uit de RI&E. De doelstellingen van een noodplan zijn:

• het mogelijk maken van snelle en doelmatige actie door bedrijfshulpverleners;
• het waarborgen van de veiligheid van alle aanwezigen;
• het beperken van de gevolgen van een incident of calamiteit;
• het afstemmen van de samenwerking met externe hulpinstanties.

Een goed noodplan is opgebouwd volgens een aantal faseringen dat gerelateerd is aan de omvang van het incident of de calamiteit, bijvoorbeeld:

• BHV-plan voor het plaatselijk verlenen van directe hulp;
• gedeeltelijke ontruiming van een afdeling of een deel van het bedrijf;
• algehele ontruiming van het gehele bedrijf en eventuele bedrijven/woningen in de directe omgeving.
