35Waterstofinstallaties voor het afleveren van waterstof aan voertuigen en werktuigen
Richtlijn voor de arbeidsveilige, milieuveilige en brandveilige toepassing van installaties voor het afleveren van waterstof aan voertuigen en werktuigen
Versie
Deze PGS 35:2021 versie 1.0 (Augustus 2021) is inhoudelijk gelijk aan de door het Bestuurlijk Omgevingsberaad vastgestelde PGS 35:2020 versie 0.2 (April 2020). Redactioneel zijn er een aantal kleine wijzigingen doorgevoerd. Daarnaast is aan PGS 35:2021 versie 1.0 (Augustus 2021) informatie toegevoegd in Paragraaf 7.4 over de eisen vanuit de Regeling technische eisen en gebruikersinformatie over de infrastructuur van alternatieve brandstoffen.
Een PGS-richtlijn
Een PGS-richtlijn is een document over activiteiten met gevaarlijke stoffen. In de PGS-richtlijn staan de belangrijkste risico's van die activiteiten voor de veiligheid en gezondheid van werknemers, veiligheid van de omgeving en de brandveiligheid. Ook staan in een PGS-richtlijn de mogelijke gevolgen van die risico's voor het bestrijden van een ramp. Om de risico's te beheersen en de negatieve effecten voor mens en milieu te beperken zijn doelen geformuleerd. Aan deze doelen zijn maatregelen gekoppeld. Met deze maatregelen kan aan de doelen worden voldaan. Naast de in deze PGS genoemde maatregelen is het mogelijk om gelijkwaardige maatregelen te treffen voor zover de wetgeving dit toelaat.
Meer informatie over de PGS-organisatie is te vinden op: publicatiereeksgevaarlijkestoffen.nl. Daar staan ook de actuele publicaties.
PGS Nieuwe Stijl – risicobenadering als basis
In 2015 is gestart met een nieuwe opzet van de PGS-richtlijnen: de PGS Nieuwe Stijl. Een PGS Nieuwe Stijl betekent dat maatregelen tot stand zijn gekomen met een risicobenadering. Dit houdt in dat is geanalyseerd welke risico's er zijn bij activiteiten met de gevaarlijke stof. De situaties waarbij het mis kan gaan en die leiden tot ongewenste, gevaarlijke gevolgen, zijn beschreven in scenario´s. Voor deze scenario's zijn doelen geformuleerd gericht op het beheersen van de risico's. Met maatregelen kan een bedrijf aan een doel voldoen.
De PGS Nieuwe Stijl kent de volgende hoofdelementen:
- de wettelijke kaders;
- de risicobenadering met de scenario's;
- de doelen;
- maatregelen om aan de doelen te voldoen.
Onderwerpen en doelstellingen PGS-richtlijn
Een PGS-richtlijn geeft invulling aan:
- Omgevingsveiligheid (Omgevingsveiligheid) of Brandbestrijding Omgevingsveiligheid (Brandpreventie);
- Arbeidsveiligheid (Arbeidsveiligheid);
- Brandbestrijding en Rampenbestrijding (Rampenbestrijding).
Voor deze onderwerpen zijn de doelstellingen:
Omgevingsveiligheid: Het voorkomen van ongewone voorvallen en het beperken van de gevolgen daarvan voor de omgeving met het oog op het waarborgen van de veiligheid voor de omgeving.
Arbeidsveiligheid: Het voorkomen van ongevallen met gevaarlijke stoffen en het beperken van de gevolgen daarvan en het voorkomen van blootstelling van werknemers aan gevaarlijke stoffen.
Brand- en Rampenbestrijding: Het beperken van de gevolgen van een brand of ramp en het borgen van een doelmatige rampenbestrijding.
Organisatie bij het tot stand komen van deze PGS-richtlijn
Deze PGS-richtlijn is opgesteld door een team van vertegenwoordigers van het bedrijfsleven en de overheid. Vertegenwoordigd zijn: IPO, VNG, Inspectie SZW, Brandweer Nederland, VNO-NCW en MKB-Nederland. In staan de gegevens van de leden van het team dat deze PGS-richtlijn heeft opgesteld.
Het PGS-team is onderdeel van de PGS Beheerorganisatie. Daaronder vallen alle PGS-teams, het Projectbureau en de Adviesraad. De Programmaraad stuurt de PGS Beheerorganisatie aan.
Het Bestuurlijk Omgevingsberaad VTH (BOb) heeft deze richtlijn vastgesteld. Het BOb is de opdrachtgever van de PGS Beheerorganisatie. De governance van de PGS Beheerorganisatie is door het BOb vastgelegd.
Status van PGS-richtlijnen
De partijen van het BOb hebben afgesproken om op de volgende manier om te gaan met de PGS-richtlijnen:
- Het ministerie van Infrastructuur en Waterstaat bepaalt in overleg met het ministerie van Binnenlandse Zaken en Koninkrijksrelaties in het Besluit activiteiten leefomgeving dat moet worden voldaan aan een PGS-richtlijn, voor zover gericht op het waarborgen van de veiligheid voor de omgeving. Dit zijn direct werkende regels.
- Het ministerie van Infrastructuur en Waterstaat wijst deze PGS-richtlijnen in het Besluit kwaliteit leefomgeving aan als informatiedocumenten over de beste beschikbare technieken (BBT). Dit betekent dat het bevoegd gezag verplicht is om bij het verlenen van een omgevingsvergunning voor een milieubelastende activiteit rekening te houden met PGS-richtlijnen bij het bepalen van BBT.
- Het ministerie van Sociale Zaken en Werkgelegenheid neemt de onderdelen van de PGS-richtlijnen die als stand van de wetenschap en professionele dienstverlening worden gezien, op in de beleidsregel PGS-richtlijnen om aan doelen te voldoen voor arbeidsveiligheid.
- De veiligheidsregio's gebruiken de PGS-richtlijnen als richtlijn bij het adviseren over brandveiligheid in omgevingsvergunningen en bij het voorbereiden van de brand- en rampenbestrijding.
- De toezichthouders van het bevoegd gezag, de Inspectie SZW en de veiligheidsregio's beschouwen de PGS-richtlijnen als een belangrijk referentiekader bij het toezicht op de naleving van wettelijke verplichtingen, zoals de Seveso-richtlijn.
Deze PGS-richtlijn is door de Programmaraad goedgekeurd voor vaststelling door het BOb op: 3 maart 2020.
Waarna het BOb deze PGS-richtlijn heeft vastgesteld op: 17 september 2020
De voorzitter van de Programmaraad,
Koos van der Steenhoven
Leeswijzer
Indeling PGS-richtlijn
De PGS-richtlijn heeft een deel A, B en C en een aantal bijlagen. Bij elk hoofdstuk en bij elke bijlage staat of de inhoud informatief of normatief is. Alleen de normatieve delen zijn bindend en gelden als eis of voorschrift. Met het voldoen aan de maatregelen in deze PGS wordt voldaan aan de in deze PGS opgenomen doelen.
Deel A: Inleidende onderwerpen
Deel A is voor het grootste deel informatief en bevat informatie over de (activiteiten met) gevaarlijke stof, het toepassingsbereik en de risicobenadering met de scenario's. Alleen Paragraaf 1.2, met het toepassingsbereik van deze PGS-richtlijn, is normatief.
- Hoofdstuk 1 bevat een algemene inleiding op deze PGS-richtlijn.
- Paragraaf 1.2 beschrijft de reikwijdte en het toepassingsbereik. Dit is normatief.
- Hoofdstuk 2 bevat algemene informatie over waterstofgas en de waterstofinstallatie.
- Hoofdstuk 3 beschrijft het basisveiligheidsniveau en geeft algemene informatie over de risicobenadering.
- Hoofdstuk 4 bevat een beschrijving van de scenario's.
Deel B: Doelen en maatregelen
Deel B is normatief. In deel B staat het wettelijk kader, de doelen en maatregelen om hoog en middelhoog risico-scenario’s te voorkomen en beperken
- Hoofdstuk 5 bevat een richtingaanwijzer wet- en regelgeving. Deze richtingaanwijzer maakt duidelijk op grond van welke wetgeving aan welke maatregelen in deze PGS-richtlijn moet worden voldaan.
- Hoofdstuk 6 beschrijft de doelen en geeft aan welke maatregelen invulling geven aan het doel.
- Hoofdstuk 7 bevat maatregelen. Daarnaast staat bij elke maatregel voor welk scenario de maatregel relevant is en aan welke doelen de maatregel invulling geeft.
Deel C: Informatie bij implementatie
Deel C van de richtlijn is informatief. Deel C is bedoeld voor extra informatie over het onderwerp van deze PGS-richtlijn. Het gaat om informatie die niet in deel B past, maar die wel helpt bij het omgaan met deze PGS-richtlijn. Voorbeelden van onderwerpen in deel C zijn uitleg over geaccepteerde praktijken of een toelichting op onderwerpen die in andere wetten en regels vastliggen.
Deel C van deze richtlijn bevat informatie over:
- gelijkwaardige maatregelen (Hoofdstuk 8);
- aandachtspunten voor gebruik (Hoofdstuk 9).
Bijlagen
Deze PGS bevat bijlagen. De teksten in deel A, B en C kunnen naar die bijlagen verwijzen. Een bijlage is informatief of normatief. Dit staat bij elke bijlage aangegeven.
De volgende bijlagen zijn normatief:
- Bijlage A: Afkortingen en begrippen;
- Bijlage B.1: Normatieve documenten en normen. Deze bijlage bevat documenten en normen waar de maatregelen in deze PGS naar verwijzen. Daar staat ook de versie van de norm bij.
Informatiebronnen
In deze PGS zijn wetten en andere informatiebronnen genoemd. Een overzicht hiervan staat in Bijlage B.2. Daar staat ook waar deze wetten en informatiebronnen te vinden of te verkrijgen zijn.
1Inleiding
1.1Doel van de richtlijn
Het doel van deze PGS-richtlijn is om vast te leggen met welke maatregelen de risico's van het tanken van waterstof te beheersen zijn. Deze maatregelen zijn gebaseerd op een risicobenadering die uitgaat van scenario's die zich voor kunnen doen. Op basis van de scenario's zijn doelen geformuleerd waarmee wordt beoogd een aanvaardbaar veiligheidsniveau te creëren. Uit de doelen zijn vervolgens maatregelen afgeleid. Deze maatregelen verkleinen de kans op een incident, of voorkomen of beperken de nadelige gevolgen van een incident. Informatie over de risicobenadering staat in Hoofdstuk 3 van deze richtlijn.
1.2Toepassingsbereik van de richtlijn
Deze PGS-richtlijn is van toepassing op waterstofinstallaties op het land voor het afleveren van gasvormige waterstof aan voertuigen of werktuigen met een nominale druk van maximaal 700 bar. Het gaat hierbij om de druk in de brandstoftank van het voertuig of werktuig. Het systeem waarop deze richtlijn van toepassing is, is begrensd door het tankende voertuig (afleverzijde) en de vulkoppeling van de vloeibare of gasvormige waterstofopslag (aanleverzijde).
Deze PGS-richtlijn is van toepassing op:
- het aanleveren van vloeibare en gasvormige waterstof;
- het afleveren van gasvormige waterstof in een brandstofreservoir dat is bevestigd aan een voertuig of werktuig en bedoeld voor de aandrijving en de berging van gasvormige waterstof;
- de waterstofinstallatie;
- de vaste of mobiele opslag van vloeibare of gasvormige waterstof als onderdeel van de installatie, zoals een opslagtank of gasflessenpakket.
- Het gaat om het afleveren bij openbare tankstations, zowel bemande als onbemande tankstations. Dit kunnen ook mobiele of verplaatsbare tankstations zijn. De richtlijn ziet ook toe op het afleveren aan voertuigen of werktuigen bij andere bedrijven dan tankstations (niet publiek toegankelijke tankstations). Het gaat dan bijvoorbeeld om het tanken van het eigen wagenpark of het tanken van heftrucks.
In deze PGS staan geen maatregelen over het afleveren van waterstof aan spoorvoertuigen, omdat dit in de praktijk niet plaatsvindt. Mocht dit in de toekomst plaatsvinden, dan kunnen voorschriften in de omgevingsvergunning milieu worden opgenomen.
Deze PGS-richtlijn is niet van toepassing op:
- de productie van waterstof;
- het afleveren van vloeibare waterstof als brandstof aan voertuigen of werktuigen;
- het afleveren van waterstof aan vaartuigen;
- het afleveren aan bufferopslagen.
Bij mobiele en verplaatsbare tankstations bestaat de waterstofvoorraad uit waterstofbundels. Dit zijn meerdere onderling verbonden gasflessen met waterstof met een watervolume van 50 l en een druk van 200 bar. Het gaat hier om aangesloten gasflessenpakketten, zodat PGS 15 hierop niet van toepassing is. Deze vallen binnen de reikwijdte van deze PGS-richtlijn.
De vulkoppeling van de vloeibare of gasvormige waterstofopslag vormt de systeemgrens, zodat het aanleveren binnen de reikwijdte van PGS 35 valt. Ook het afleveren van waterstof valt binnen de systeemgrens. Tenzij waterstof wordt aangeleverd met een leiding, is een bufferopslag van waterstof aanwezig. Meestal is een opslagtank voor vloeibare waterstof of gasvormige waterstof aanwezig. Er kan ook sprake zijn van een mobiele opslag in de vorm van een tubetrailer, cilindertrailer tankwagen of waterstofbundel. Een dergelijke mobiele opslag valt wel binnen de systeemgrens en dus binnen de reikwijdte van deze PGS-richtlijn. In Afbeelding 1 is de reikwijdte van PGS 35 weergegeven.
Afbeelding 1 – Reikwijdte PGS 35
Voor het aanleveren van gasvormige of vloeibare waterstof worden vier mogelijkheden onderscheiden:
- gasvormige waterstof via een leiding;
- gasvormige waterstof via batterijwagen (tube- of cilindertrailer);
- gasvormige waterstof via waterstofbundel (gasflessenpakket);
- vloeibare waterstof via tankwagen.
Bij de aanlevering van gasvormige waterstof via een leiding kan sprake zijn van lokale productie van waterstof. Lokale productie valt buiten de reikwijdte van deze PGS-richtlijn. De aanlevering van gasvormige waterstof gebeurt met een tubetrailer of cilindertrailer. Dit zijn tankwagens of batterijwagens (UN 1049) op grond van het ADR. De aanlevering van vloeibare waterstof gebeurt met een tankwagen (UN 1966). De technische eisen en vervoerseisen die gelden voor de tankwagen of batterijwagen, vallen buiten de reikwijdte van deze PGS-richtlijn. Als een tankwagen, batterijwagen of waterstofbundel wordt gebruikt als mobiele opslag, dan valt deze opslag wel binnen de reikwijdte van deze PGS-richtlijn.
Deze richtlijn gaat niet in op de emissies naar bodem, water en lucht. Eisen over emissies naar bodem, water en lucht staan in de regels op grond van de Omgevingswet. Wel zijn bodem-, water- en luchtaspecten genoemd als dit consequenties heeft voor de veiligheid en gezondheid van werknemers en voor de veiligheid van de omgeving. Een voorbeeld is een plas met gevaarlijke stoffen. Dit heeft niet alleen risico’s voor de bodem. De gevaarlijke stof kan namelijk ook uitdampen of in brand raken en schadelijke effecten hebben op de veiligheid en gezondheid van werknemers of de omgeving. De maatregel van een lekbak heeft dan meerdere doelen.
1.3Relatie met wet- en regelgeving
Wettelijke basis PGS
Deze PGS-richtlijn geeft een nadere uitwerking van wettelijke voorschriften op grond van de Omgevingswet, de Arbeidsomstandighedenwet en de Wet veiligheidsregio’s.
In staat een toelichting op de relatie met deze wetgeving. Ook staat in een richtingaanwijzer waarmee duidelijk wordt welke maatregelen een bedrijf moet treffen op grond van deze wettelijke kaders.
Direct werkende wetten en regels
Naast de eisen in deze PGS-richtlijn zijn er ook andere wetten en regels waaraan een activiteit moet voldoen. Een voorbeeld daarvan is de Warenwet met bijbehorende Warenwetbesluiten. Bijlage D bij deze PGS-richtlijn bevat meer informatie over de wet- en regelgeving die van toepassing kan zijn op de activiteit uit deze PGS-richtlijn.
Deze PGS-richtlijn bevat naast de PGS-eisen (in blauwe kaders) ook een aantal maatregelen waaraan een bedrijf op grond van andere wetten en regels al moet voldoen. Dit is om de PGS-richtlijn beter leesbaar en toepasbaar te maken. Dit geeft voor een bepaald onderwerp een vollediger beeld van maatregelen die invulling geven aan de doelen.
De maatregelen die al zijn verankerd in direct werkende wetten en regels, hebben een aparte status binnen deze PGS-richtlijn. Een bedrijf moet op grond van deze andere wetten en regels al aan deze maatregelen voldoen. Deze maatregelen zijn in de PGS-richtlijn te herkennen aan een oranje kader.
1.4Implementatietermijnen
In Hoofdstuk 7 staan maatregelen. Deze maatregelen geven een invulling aan de stand van de techniek en de stand van de wetenschap en professionele dienstverlening.
Nieuwe activiteiten moeten direct voldoen.Bijlage F geeft een overzicht van maatregelen die nieuw zijn of gewijzigd in vergelijking met de vorige versie van deze PGS-richtlijn. Beoordeeld is dat vanwege deze wijzigingen geen implementatietermijnen nodig zijn.
1.5Gebruik van normen
Als deze PGS-richtlijn verwijst naar een norm (zoals NEN, EN, of ISO) of een ander normdocument of een andere specificatie, gaat het om de uitgegeven publicatie, inclusief wijzigings- of correctiebladen, zoals die op het moment van de publicatie van deze PGS-richtlijn luidde. Dit staat in Bijlage B.1 van deze PGS-richtlijn.
Normen, zoals NEN, EN of ISO of andere normdocumenten of specificaties, worden periodiek opnieuw beoordeeld en zo nodig herzien. De veranderingen zijn vaak beperkt. Wanneer alle bestaande bedrijven toch direct aan de nieuwste versie moeten voldoen, kan dat grote (financiële) gevolgen hebben. Voldoen aan de nieuwste versie hoeft niet per definitie te leiden tot een verbetering van het veiligheidsniveau.
In Bijlage B.1 staat daarom bij de normen waar deze PGS-richtlijn naar verwijst, ook een jaartal. Het gaat om de versie van de norm met dat jaartal, inclusief wijzigings- of correctiebladen. Dat betekent dat deze versie blijft gelden zolang de PGS-richtlijn op dit punt niet is gewijzigd.
Uitzondering voor normen via andere wetten en regels
Soms zijn normen rechtstreeks van toepassing. Bijvoorbeeld omdat andere wetten en regels naar die norm verwijzen. Dat geldt bijvoorbeeld voor normen die horen bij bindende Europese regels. Voor die normen geldt dat de versie die in die wetten en regels staat, bepalend is.
2Beschrijving waterstof en de waterstofinstallatie
2.1Over waterstof
2.1.1Algemene informatie
Waterstof is een onuitputtelijke en schone brandstof die kan worden ingezet voor het voortdrijven van een voertuig. In een brandstofcel reageert waterstof met zuurstof, waarbij stoom en elektriciteit ontstaan. Met de elektriciteit wordt een elektromotor gevoed die zorgt voor de aandrijving van het voertuig. De stoom wordt als waterdamp afgevoerd. Omdat waterstof bij een normale temperatuur en druk een vrij lage energiedichtheid heeft, worden zeer hoge drukken gebruikt om toch nog enige energiedichtheid te bereiken.
Waterstof is een scheikundig element met symbool H (hydrogenium) en atoomnummer 1. Het is het meest voorkomende element in het heelal: meer dan 90 % van de atomen in het heelal zijn waterstofatomen. Als in deze richtlijn wordt gesproken over waterstof, wordt niet het atoom waterstof bedoeld, maar de verbinding van twee van deze atomen (H2) tot een molecuul.
2.1.2Gevaren van waterstof
Algemeen
Het gebruik van waterstof brengt risico’s met zich mee. Incidenten met waterstof kunnen een grote omvang hebben. Waterstof dringt vanwege het kleine molecuul bijna overal doorheen, is lichter dan lucht en tevens geurloos. Ook is er weinig energie voor nodig om het gas te doen ontsteken. Afhankelijk van de druk en de uitstroomsnelheid kan waterstof met zeer lage energie worden ontstoken, waardoor een fakkelbrand ontstaat. Daarnaast is bij ophoping van waterstof in de lucht, met de daarin aanwezige zuurstof, een explosie mogelijk.
Hoge diffusiecoëfficiënt
Door de kleine omvang van het molecuul kan waterstof in of zelfs door materialen heen diffunderen. Dit verhoogt de kans op lekkage en daarom is een beperkt aantal materialen geschikt om in combinatie met waterstof te worden gebruikt. De hoge diffusiecoëfficiënt in lucht heeft als voordeel dat in een open ruimte het waterstofgas zich snel zal vermengen en daarmee verdunnen met lucht. Het risico op een explosie wordt daarmee verkleind.
Verbrossing
Diffusie van waterstof kan in bepaalde materialen leiden tot negatieve veranderingen van de materiaaleigenschappen. Dit fenomeen staat bekend als ‘waterstofverbrossing’. Doordat waterstof in de haarscheurtjes van het materiaal opgesloten raakt, verzwakt het materiaal met bros worden tot gevolg.
Lichter dan lucht
Waterstofgas is veertien keer lichter dan lucht. Wanneer waterstof in een gesloten ruimte vrijkomt, dan zal het zich verzamelen in het hoogste punt. Het risico bestaat dat een explosie plaatsvindt als gevolg van ophoping bovenin een afgesloten ruimte.
Hoge ontstekingskans
Waterstof heeft een hoge ontstekingskans vanwege de lage ontstekingsenergie. Om waterstof te kunnen ontsteken, is slechts een kleine hoeveelheid energie nodig (0,02 mJ). De wrijving van kledingstukken kan al voldoende zijn om deze kleine hoeveelheid energie op te wekken. Bovendien kan een mengsel van waterstof en lucht over een zeer breed gebied worden ontstoken (volumepercentage van 4 % tot 75 %). Om ophoping van statische lading in de constructies te vermijden worden elektrisch goed geleidende materialen toegepast en behoort te worden gezorgd voor potentiaalvereffening. De zelfontbrandingstemperatuur van waterstof is 585 °C.
De kans op directe ontsteking is bij vloeibare waterstof iets lager dan bij gasvormige waterstof. Vloeibare waterstof wordt thermisch geïsoleerd bewaard en onder lage druk, zodat de snelheid en bijbehorende energie waarmee waterstof uitstroomt, lager zal zijn en vertraagde ontsteking plaatsvindt. Koude waterstof kan na verdamping alsnog op afstand ontsteken.
Nauwelijks zichtbare vlam
Waterstof heeft een kleurloze, nauwelijks zichtbare vlam en heeft vrijwel geen warmtestraling. Door de vrijwel onzichtbare vlam wordt het effectief bestrijden van een waterstofbrand ernstig bemoeilijkt. Een waterstofbrand is niet goed door de mens te signaleren. Met speciale warmtebeeldcamera’s of UV-meting is een vlam te detecteren. Hierbij behoort rekening te worden gehouden met externe invloeden op de apparatuur, zoals door zonlicht of lasactiviteiten in de omgeving.
Het blussen van een waterstofbrand kan ongewenst zijn, omdat na blussing een explosieve gaswolk kan ontstaan die opnieuw kan ontsteken. Een bluswatergordijn over een waterstofbrand is wel een ideaal middel om de vlam zichtbaar te maken (deze kleurt onder een watergordijn oranje op).
Bij een grotere lekkage in een leiding bij een druk van 700 bar kunnen in het geval van brand nagenoeg onzichtbare en krachtige fakkelbranden voorkomen met reikwijdtes van meer dan 1 m.
Cryogene vloeistof
Vloeibare waterstof is een cryogene vloeistof. Waterstof wordt onder druk gezet en gekoeld tot –252,8 °C (bij 1 013 mbar). Bij blootstelling aan de omgevingslucht kunnen zuurstof en stikstof uit de omgevingslucht condenseren. Vloeibare waterstof kan bij zeer snelle verdamping zorgen voor bevriezingsgevaar.
2.1.3Gevaren opslag van waterstof
Algemeen
Waterstof kan op diverse manieren worden opgeslagen. Zo kan waterstof worden opgeslagen als gecomprimeerd gas en als een tot vloeistof afgekoeld gas (LH2). Het opslaan van vloeibare waterstof neemt minder ruimte in dan het opslaan van gasvormige waterstof.
Gasvormige waterstof
De opslag van gasvormige waterstof in een drukhouder brengt verschillende gevaren met zich mee. Zo zijn er verschijnselen die leiden tot verhoging van de druk, waardoor de drukhouder kan beschadigen of bezwijken. Hierbij behoort onder andere te worden gedacht aan opwarming door externe brand.
Een ander gevaaraspect van opslag in een drukhouder is dat de drukhouder kan beschadigen door externe impact. Tevens kunnen corrosieve en chemisch agressieve condities leiden tot beschadiging van de omhulling. Een beschadigde omhulling kan leiden tot een lek, waardoor waterstof onder druk vrijkomt. Afhankelijk van het tijdstip van ontsteking ontstaat een fakkelbrand of explosie (gaswolkontbranding). Ook is het exploderen van de drukhouder een reëel scenario.
Vloeibare waterstof
De opslag van vloeibare waterstof in een cryogene houder brengt verschillende gevaren met zich mee, zoals het ontstaan van secundaire branden, drukeffecten met onder andere fragmentatieschade, brandwonden en longbeschadiging tot gevolg. Bij de opslag van vloeibare waterstof bestaat het gevaar op een BLEVE (Boiling Liquid Expanding Vapour Explosion). Ervaringen uit het bedrijfsleven wijzen erop dat het zeer onwaarschijnlijk is dat een BLEVE zal optreden.
Bij de opslag van vloeibare waterstof in een cryogene houder kunnen naast opwarming door externe brand en corrosieve of chemisch agressieve condities ook warmte door zonnestralen, warmte door voedingsstroom en het verlies van isolatie van de houder mogelijk leiden tot hoge druk, waardoor de cryogene houder kan beschadigen. Een beschadigde cryogene houder kan leiden tot een breuk of een lek waardoor er een explosieve wolk kan worden gevormd.
Als tijdens het vullen van een vat met vloeibare waterstof ergens ‘vloeistof’ druipt, is dit vloeibare lucht (dus een mengsel van stikstof en zuurstof), waarbij door destillatie met zuurstof verrijkte lucht (zowel bij de vloeistoffase en later ook in de gasvormige fase) ontstaat. Als deze vloeibare zuurstof bij aanraking met de relatief warme delen weer naar de gasvormige fase overgaat, is op die locatie een zeer hoge zuurstofconcentratie aanwezig en is er een verhoogde kans op brand.
2.2Over de waterstofinstallatie
2.2.1Algemene beschrijving waterstofinstallatie
Paragraaf 2.2 bevat een informatieve omschrijving van de verschillende soorten waterstofinstallaties aan voertuigen en werktuigen die waterstofgas als motorbrandstof gebruiken. De waterstofinstallatie levert gecomprimeerd (gasvormige) waterstofgas aan voertuigen en werktuigen.
Globaal bestaat een waterstofinstallatie uit een compressor, een bufferopslag, een koeler en de tankzuil. Bij het aanleveren van vloeibare waterstof is ook nog een verdamper aanwezig en bij het aanleveren van gasvormige waterstof soms een ‘purifier’.
Afbeelding 2 is een schematische weergave van een voorbeeld van een waterstofinstallatie en de bijbehorende installatieonderdelen. In dit voorbeeld is sprake van een opslagtank voor vloeibare of gasvormige waterstof. Deze opslag kan ook plaatsvinden in de vorm van mobiele opslag met tank-, tube- of cilindertrailer.

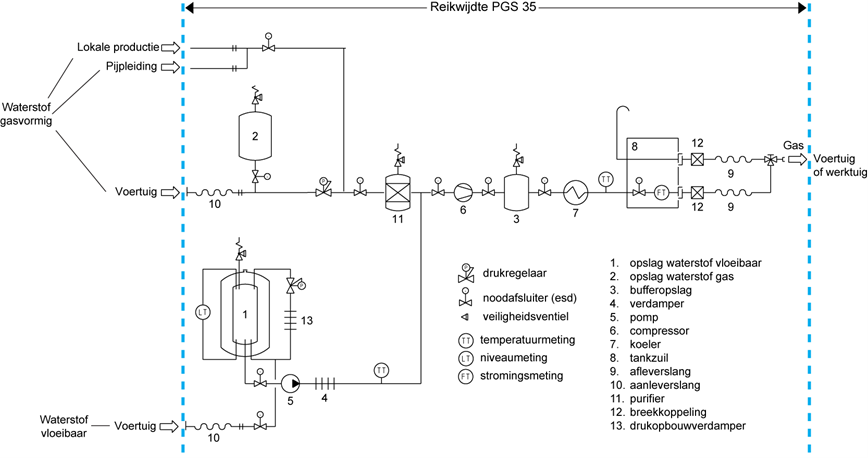

Afbeelding 2 – Schematische weergave voorbeeld waterstofinstallatie
Tenzij waterstof wordt aangeleverd via een leiding, vindt opslag van waterstof plaats in de vorm van vloeibare waterstof of gasvormige waterstof in een opslagtank of in de vorm van een mobiele opslag in een tank-, tube- of cilindertrailer.
De waterstofinstallatie is voor het afleveren bij niet-publiek toegankelijke tankstations niet anders dan bij tankstations. Er zal vaker sprake zijn van ‘slow fill’-installaties of hevelstations. Ook is de waterstofinstallatie bij het afleveren aan werktuigen niet anders dan voor het afleveren aan voertuigen. Het zou kunnen dat bij niet-publiek toegankelijke tankstations het afleveren binnen in een gebouw plaatsvindt. Dit is bij publiek toegankelijke tankstations niet het geval.
2.2.2Onderdelen van de installatie
Opslag vloeibare waterstof
De waterstofopslag van vloeibare waterstof (1 in Afbeelding 2) bestaat uit drukvaten met een werkdruk die kan variëren van 4 bar tot 8 bar (400 kPa – 800 kPa). Omdat de temperatuur van aangevoerde vloeibare waterstof zeer laag is, worden speciale drukvaten toegepast om warmte-intrede vanuit de omgeving zo veel mogelijk te voorkomen. Deze drukvaten zijn dubbelwandig uitgevoerd, waarbij de tussenruimte vacuüm wordt gemaakt tot een vrijwel volledig vacuüm. De vacuüm tussenruimte kan worden gevuld, bijvoorbeeld met perliet, voor het verder voorkomen van warmte-intreding. Hierdoor blijft ook het isolatieverlies beperkt als het vacuüm vermindert. Desondanks behoort rekening te worden gehouden met verdamping van vloeibare waterstof. Een drukvat voor opslag kan staand of liggend worden uitgevoerd. Deze opslag kan ook mobiel worden uitgevoerd met een tankwagen.
Het meten van de druk in het drukvat wordt gewoonlijk gedaan aan de bovenzijde binnen het drukvat. Het vullen van het drukvat gebeurt vanuit een tankwagen met een losslang of vularm. Dit vullen kan geschieden door drukverschil of door een pomp.
Bij een opslag voor vloeibare waterstof wordt vaak een drukopbouwverdamper (13 in Afbeelding 2) gemonteerd die vloeistof uit de tank omzet in waterstofgas, en het vervolgens terugvoert in de waterstofopslag. Hierdoor kan de druk in de tank worden geregeld. Een drukregelaar regelt de druk in de waterstofopslag automatisch. Als alternatief kan een automatische klep worden gebruikt die wordt aangestuurd door een drukschakelaar.
Opslag gasvormige waterstof
Een opslag voor gasvormige waterstof (2 in Afbeelding 2) bestaat uit drukvaten met een werkdruk die kan variëren van 50 bar tot 1 000 bar (5 000 kPa – 10 000 kPa). Een dergelijke waterstofopslag heeft bijvoorbeeld een volume van 1 000 l tot 10 000 l waterinhoud. De opslag kan ook mobiel worden uitgevoerd in de vorm van een tube- of cilindertrailer of via waterstofbundels (gasflessenpakketten).
Bufferopslag
Een bufferopslag (3 in Afbeelding 2) wordt toegepast om bijvoorbeeld de tijdsduur van het tanken te bekorten. Deze opslag bestaat uit meerdere drukvaten (tanks) die onderling met elkaar zijn verbonden via een leidingsysteem. Als de bufferopslag leeg is of als er geen bufferopslag aanwezig is, dan wordt het wegvoertuig via de compressor gevuld. De vultijd is in dat geval direct afhankelijk van de capaciteit van de compressor. Over het algemeen zal de capaciteit van de compressor, als een bufferopslag aanwezig is, kleiner zijn dan als er geen bufferopslag aanwezig is.
Verdamper
Voor het produceren van gasvormige waterstof uit vloeibare waterstof wordt vloeibare waterstof vergast via een verdamper (4 in Afbeelding 2) en vervolgens met een compressor op de gewenste druk gebracht. Een andere optie is om vloeibare waterstof eerst met een (cryo)pomp op de gewenste druk te brengen en vervolgens via een hogedrukverdamper in de gasfase te brengen.
Compressor
Het afleveren van waterstof aan een voertuig gebeurt meestal onder een nominale druk van 350 bar of 700 bar. De afleverdruk is afhankelijk van de specificaties van het tankende wegvoertuig. Deze afleverdruk wordt opgewekt door een compressor (6 in Afbeelding 2). Waterstof kan ook in stappen worden gecomprimeerd waarbij meerdere (kleinere) compressoren worden ingezet, met een eventuele bufferopslag. Bij aanlevering van vloeibare waterstof kan een (cryo)pomp voor de vereiste druk zorgen en is geen compressor nodig. Afleveren van waterstof is ook mogelijk zonder compressor door gebruik te maken van het drukverschil tussen opslag en voertuigtank (hevelstation).
Koeler
Om gasvormige waterstof snel onder de benodigde druk in het voertuig te pompen wordt het waterstofgas gekoeld door een koeler (7 in Afbeelding 2), ook wel een ‘chiller’ genoemd. In de kop van de afleverslang is een temperatuuropnemer (TT) aanwezig die gekoppeld is met de regeling van de koeler, zodat de temperatuur automatisch wordt gecorrigeerd. Een koeler is niet nodig bij een ‘slow fill’-installatie. Dit is een installatie waarbij het voertuig wordt getankt met aanvoer vanuit een lagedrukopslag en de einddruk wordt bereikt door compressie tijdens het afleveren. Een ‘slow fill’-installatie zal vanwege de tijdsduur van het tanken niet voorkomen bij een publiek toegankelijk tankstation, maar wel bij bedrijven met een waterstofinstallatie.
Cascadesysteem
Bij het afleveren vanuit waterstofbundels (gasflessenpakketten) wordt een cascadesysteem toegepast. Een cascadesysteem is een eenvoudig vulsysteem op basis van drukvereffening. Een pomp is hierbij niet aanwezig. Door het gebruik van gasflessenpakketten (met een verschillende restdruk) wordt de druk vereffend met de druk in de brandstoftank. Door het gasflessenpakket met de hoogste (rest)druk als laatste te vereffenen, kan de brandstoftank nooit maximaal worden gevuld (en belast).
Tankzuil
In de praktijk kunnen er bij een tankstation meerdere tankzuilen (8 in Afbeelding 2) aanwezig zijn. Er kunnen aparte tankzuilen voor 350 bar en 700 bar (35 000 kPa – 70 000 kPa) aanwezig zijn, maar een tankzuil kan ook zijn voorzien van verschillende afleverslangen (9) voor 350 bar en 700 bar. De tankzuil is onder andere voorzien van afleverslangen, start- en stopknoppen en eventueel van doorstroommeters. In de tankzuil kan een bypass worden aangelegd om het mogelijk te maken de leidingen voor te koelen voordat waterstof aan het wegvoertuig wordt afgeleverd. De afleverslang behoort aan het wegvoertuig te worden gekoppeld door een connector volgens NEN-EN-ISO 17268. Na het loskoppelen sluit de snelkoppeling de waterstofgastoevoer af. De afleverslang is voorzien van een vulaansluiting die pas na het aankoppelen aan het wegvoertuig kan worden geopend. Een losbreekkoppeling of ‘break-away’ (12) is een voorziening die de waterstofstroom automatisch onderbreekt bij een situatie waarin het wegvoertuig wegrijdt, terwijl de afleverslang nog is aangekoppeld.
‘Purifier’
Aangeleverde gasvormige waterstof kan verontreinigingen bevatten. Daarom is een ‘purifier’ aanwezig. Een ‘purifier’ (11 in Afbeelding 2) reinigt het gasvormige waterstof zodat het de gewenste zuiverheid heeft. Als gas vanuit een lokale waterstofopslag voor vloeibare waterstof wordt gegenereerd, dan kan waterstofgas met de gewenste zuiverheid worden geproduceerd en is een ‘purifier’ niet nodig.
Afsluiters en veiligheidsventielen
De installatieonderdelen zijn voorzien van afsluiters om bij calamiteiten de installatieonderdelen ‘in te blokken’. Deze afsluiters kunnen een dubbele functie hebben, enerzijds als procesafsluiter en anderzijds als veiligheidsafsluiter. Daarnaast zijn er met de hand bediende afsluiters voor onderhoudsdoeleinden. Daarnaast zijn veiligheidsventielen aanwezig. Een veiligheidsventiel of veerveiligheid is een ventiel dat automatisch opent of wordt geopend zodra de maximumwaarde van druk of temperatuur wordt overschreden.
Meetinstrumenten
De installatie kan de volgende meetinstrumenten bevatten: niveaumeting (LT), stromingsmeting (FT), temperatuurmeting (TT) en drukmeting (PT).
De niveaumeting in de vloeistoftank wordt meestal uitgevoerd door het meten van het drukverschil. Door het geringe drukverschil bij horizontale tanks vraagt kalibratie van de niveaumeting extra aandacht.
De stromingsmeting heeft als doel om de afgeleverde hoeveelheid waterstof te bepalen en bij te hoge uitstroom de aflevering te stoppen door activering van een Emergency Shut Down-voorziening (ESD-afsluiter).
De temperatuurmeting geeft een indicatie of de gastemperatuur van de waterstof in de tankzuil niet wordt overschreden. Er wordt voor een veilige afschakeling gezorgd bij het bereiken van de ingestelde limiet. Bij bijvoorbeeld een verdamper kan voor een veilige afschakeling worden gezorgd indien zich te lage temperaturen voordoen, en om te voorkomen dat vloeibare waterstof stroomafwaarts schade kan veroorzaken.
3Risicobenadering
3.1Basisveiligheidsniveau
Bij het uitvoeren van de activiteiten die vallen onder het toepassingsbereik van deze PGS-richtlijn, wordt ervan uitgegaan dat een basisveiligheidsniveau aanwezig is. Dit is op te delen in vier soorten maatregelen:
- beschermende maatregelen die volgens wet- en regelgeving standaard bij de activiteiten nodig zijn;
- maatregelen die volgens bewezen en geaccepteerde goede praktijken niet weg te denken zijn. Dit zijn maatregelen voor ontwerp, constructie, in bedrijf nemen, gebruik, onderhoud of modificatie, inspectie en uit bedrijf nemen;
- good housekeeping. Dit is een begrip dat staat voor de algemene zorg bij, netheid en orde van een activiteit of een bedrijfsonderdeel. Good housekeeping is een belangrijke factor bij het voorkomen van gevaarlijke situaties. Er wordt vanuit gegaan dat een bedrijf deze zaken op orde heeft, zoals ook is beschreven in de zorgplichtartikelen van de Omgevingswet en de Arbeidsomstandighedenwet;
- maatregelen goed vakmanschap. Dit staat voor vaardigheden van werknemers om kwalitatief goed werk te leveren, en daarbij veilig en gezond te werken.
Uitgangspunt is dus dat een bedrijf met bovenstaande maatregelen in werking is.
Installaties of activiteiten die onder deze PGS-richtlijn vallen, kunnen zo complex zijn, dat hiervoor een veiligheidsbeheerssysteem nodig is. Dat is in elk geval nodig als een activiteit plaatsvindt bij een Seveso-inrichting. Vaak gelden dan eisen voor de opzet en inhoud van dat systeem volgens NEN-EN-ISO 14001, ISO 45001, NTA 8620 of het Besluit activiteiten leefomgeving.
3.2Risicobenadering
Risicobenadering als basis
Deze PGS-richtlijn is gebaseerd op een risicobenadering waarbij op een systematische manier doelen en maatregelen zijn geformuleerd. Op basis van kennis en kunde van deskundigen van bedrijfsleven en overheid zijn verschillende scenario's geïdentificeerd. Een scenario is een reeks opeenvolgende gebeurtenissen die leiden tot een ongewenste (gevaarlijke) gebeurtenis.
Het risico is altijd een combinatie van de ernst van de gevolgen (effect) van een (ongewenste) gebeurtenis en de waarschijnlijkheid (kans) dat de gebeurtenis zich voordoet: risico = kans × effect.
De kans is aangeduid met de cijfers 1 voor kleine kans tot en met 5 voor de grootse kans. Het effect is aangeduid met de letters A voor klein effect tot en met E voor het grootste effect. Scenario's met een laag risico staan niet in de PGS-richtlijn. De scenario's met een middelhoog tot hoog risico zijn in deze PGS-richtlijn beschreven.
Op basis van een scenario is een doel beschreven om ervoor te zorgen dat:
- de kans op de ongewenste gebeurtenis zo veel mogelijk wordt beperkt, en
- de nadelige gevolgen van de ongewenste gebeurtenis worden voorkomen of zo veel mogelijk worden beperkt.
Soms zijn er meerdere scenario's die met hetzelfde doel kunnen worden gedekt. Per doel zijn er een of meer maatregelen uitgewerkt die er samen voor moeten zorgen dat aan het doel wordt voldaan. Een maatregel kan van belang zijn voor meerdere doelen. De risicobenadering geeft de gebruiker van de PGS-richtlijn meer inzicht in het 'waarom' van opgenomen maatregelen.
Methode
Voor de risicobenadering zijn verschillende methodes mogelijk. Vaak is de SWIFT-methode gebruikt. SWIFT staat voor Structured What If Technique. Deze methode is gebruikt in combinatie met scenario-identificatie op basis van verschillende bronoorzaken afkomstig uit de HAZOP-methode. HAZOP staat voor Hazard en Operability.
Meer informatie over de gebruikte methodes staat in de Handreiking generieke risicobenadering. Deze is terug te vinden op de PGS website: https://publicatiereeksgevaarlijkestoffen.nl/.
Scenario's met laag risico
Scenario's met een laag risico worden niet in deze PGS-richtlijn behandeld. Dit betekent niet dat een bedrijf daar geen aandacht aan hoeft te besteden. Maatregelen voor scenario's met een laag risico kunnen ook door andere wetten, regels, richtlijnen of afspraken worden geborgd.
Risicoanalyse verplicht volgens wetgeving
De scenario's in deze PGS-richtlijn horen bij de risicoanalyse die het PGS-team heeft uitgevoerd. Voor sommige activiteiten geldt ook een wettelijke plicht om een risicoanalyse uit te voeren. Bedrijven zijn bijvoorbeeld op grond van het Warenwetbesluit drukapparatuur 2016 (WBDA 2016) verplicht om voor installaties die hieronder vallen een risicoanalyse uit te voeren. De risicoanalyse van het PGS-team komt niet in de plaats van deze verplichte risicoanalyse.
Toepassing PGS-scenario’s voor hogedrempelinrichtingen en ARIE-bedrijven
Voor de zogenoemde hogedrempelinrichtingen zoals gedefinieerd in het Bal en ARIE-bedrijven zoals gedefinieerd in het Arbeidsomstandighedenbesluit geldt dat de scenario’s die kunnen leiden tot het vrijkomen van een gevaarlijke stof, de installatiescenario’s, al zijn beschreven in een veiligheidsrapport volgens een vast stramien, zoals toegelicht in bijlage H van PGS 6:2016 of in een aanvullende risico-inventarisatie en -evaluatie (ARIE). Deze bedrijven hebben de scenario’s en de beheersmaatregelen daarmee afdoende beschreven om aan de verplichtingen van het Bal en het Arbeidsomstandighedenbesluit te voldoen. Indien gewenst kunnen zij deze beschrijvingen ten grondslag leggen aan de onderbouwing van gelijkwaardige oplossingen.
Scenario's die niet zijn uitgewerkt
Scenario's gaan uit van ongewenste gebeurtenissen. Bij het identificeren van scenario's zijn niet alle ongewenste gebeurtenissen meegenomen. Terrorisme en neerstortende vliegtuigen zijn daar voorbeelden van. Scenario's die voortkomen uit natuurgeweld, zijn als dat relevant is wel benoemd, maar niet verder uitgewerkt in doelen en maatregelen. De enige uitzondering is blikseminslag. Voor natuurgeweld, zoals overstromingen en aardbevingen, geldt dat de kans hierop afhangt van de locatie van de activiteit. Bedrijven moeten zelf beoordelen of er een verhoogde kans is op aardbevingen of overstromingen en ook wat de gevolgen van zo'n gebeurtenis kunnen zijn voor de veiligheid. Aan de hand daarvan kan een bedrijf in overleg met het bevoegd gezag vaststellen welke maatregelen nodig zijn om de gevolgen te beperken.
Bedrijven die onder de Seveso-richtlijn vallen en worden beschouwd als hogedrempelinrichting, moeten in het veiligheidsrapport ingaan op natuurlijke oorzaken van zware ongevallen, zoals aardbevingen of overstromingen.
Aanpak risicobenadering PGS 35
Een toelichting op de PGS-risicobenadering en hoe de PGS-teams deze hebben aangepakt, staat in de Handreiking generieke risicobenadering.
De risicobenadering is uitgevoerd in sessies met het PGS 35-team, onder begeleiding van een externe deskundige, en is gebaseerd op een representatieve gangbare waterstofinstallatie. De risicobenadering is niet uitputtend. Het is altijd mogelijk dat zich scenario's voordoen die niet zijn beschreven.
De risicoanalyse geeft een kwalitatief inzicht in de kans en gevolgen van een scenario. Het PGS-team heeft de risico’s van de scenario’s geëvalueerd, geclassificeerd en gerangschikt. Daarbij is gebruikgemaakt van de kwalitatieve risicomatrix van de generieke risicobenadering. Hiermee is bepaald of het scenario relevant is voor de PGS. Als het scenario relevant is voor de PGS, identificeert het team maatregelen op basis van de huidige stand der techniek (bijvoorbeeld uit bestaande PGS'en, gehanteerde normen en andere referentiedocumenten). Als het om nieuwe activiteiten gaat, zal in overleg met betrokken experts worden bekeken welke maatregelen toegepast worden en/of toepasbaar zijn.
De risicomatrix is vervolgens gebruikt om te beoordelen of de maatregel:
- het risico vermindert,
- de kans op optreden van de ongewenste gebeurtenis verkleint, of
- de omvang of ernst van de gevolgen vermindert.
Voor de geïdentificeerde maatregelen is vervolgens getoetst of ze als maatregel in de PGS moeten worden opgenomen. Dit gebeurt op basis van de gezamenlijke kennis en inzichten van deskundigen in het PGS-team.
In dit deskundig oordeel worden dus meerdere aspecten meegewogen. In elk geval zijn dit wettelijke randvoorwaarden, zoals de best beschikbare techniek, de stand van de wetenschap en de arbeidshygiënische strategie. De positie van het scenario in de matrix is daarbij een hulpmiddel dat inzicht geeft. De risicomatrix kan niet worden gezien als normatief kader.
4Scenario's
4.1Inleiding
Dit hoofdstuk beschrijft de scenario's die realistisch en relevant zijn voor de waterstofinstallatie.
De scenario's zijn onderverdeeld in:
- scenario’s aanleveren gasvormige waterstof via leiding;
- scenario’s aanleveren waterstof met tankwagen of batterijwagen;
- scenario’s opslag waterstof;
- scenario’s waterstofinstallatie.
Elk scenario heeft een nummer. Het is weergegeven als S1, S2 en verder. Bij elk scenario horen doelen. Die zijn aangegeven met de nummers van de doelen, dus D1, D2 en verder. De beschrijvingen van de doelen staan in Hoofdstuk 6. Bij de maatregelen in Hoofdstuk 7 is steeds aangegeven welke scenario's daar een rol bij spelen.
4.2Scenario's voor de hele activiteit
4.3Scenario’s bij aanleveren gasvormige waterstof via leiding
4.4Scenario’s bij aanleveren waterstof met tankwagen of batterijwagen
4.5Scenario’s bij opslag waterstof
4.6Scenario’s bij waterstofinstallatie
4.7Scenario’s bij inpandig afleveren
5Richtingaanwijzer wet- en regelgeving
5.1Inleiding
Deel B van deze PGS beschrijft de doelen en maatregelen die kunnen worden getroffen om aan de doelen te voldoen en daarmee de veiligheid te waarborgen.
Elke maatregel beoogt een risico te verminderen. Dit gaat om hoge en middelhoge risico's voor:
- Omgevingsveiligheid: Het voorkomen van ongewone voorvallen en het beperken van de gevolgen daarvan voor de omgeving met het oog op het waarborgen van de veiligheid voor de omgeving;
- Arbeidsveiligheid: Het voorkomen van ongevallen met gevaarlijke stoffen en het beperken van de gevolgen daarvan en het voorkomen van blootstelling van werknemers aan gevaarlijke stoffen;
- Brandbestrijding en Rampenbestrijding: Het beperken van de gevolgen van een brand, incident met gevaarlijke stoffen of ramp en het borgen van een doelmatige rampenbestrijding.
De meeste maatregelen hebben grondslagen in meerdere wetten. Bij elke maatregel staat deze grondslag vermeld. Daarmee wordt duidelijk dat:
- maatregelen die zijn gesteld voor de omgevingsveiligheid, moeten worden nageleefd op grond van de Omgevingswet. In Hoofdstuk 7 zijn deze maatregelen aangeduid met Omgevingsveiligheid (Omgevingsveiligheid) en met Brandpreventie (Brandpreventie en mitigatie Omgevingsveiligheid);
- maatregelen die zijn gesteld in het belang van de arbeidsveiligheid en gezondheid, moeten worden nageleefd op grond van de Arbeidsomstandighedenwet en Warenwet. In Hoofdstuk 7 zijn deze maatregelen aangeduid met Arbeidsveiligheid (Arbeidsveiligheid);
- maatregelen die zijn gesteld in het belang van brand- of rampenbestrijding, moeten worden nageleefd op grond van de Wet veiligheidsregio's. In Hoofdstuk 7 zijn deze maatregelen aangeduid met Rampenbestrijding (Brand- of Rampenbestrijding).
In deel B staan eerst de doelen in Hoofdstuk 6 en daarna maatregelen in Hoofdstuk 7. De doelen zijn gekoppeld aan scenario's uit Hoofdstuk 4 en maatregelen zijn gekoppeld aan doelen uit Hoofdstuk 6.
5.2Omgevingsveiligheid
5.2.1Algemeen
De Omgevingswet gaat over de fysieke leefomgeving en activiteiten die daar gevolgen voor hebben of kunnen hebben. Het Besluit activiteiten leefomgeving (Bal) bevat regels voor milieubelastende activiteiten. Met het oog op het waarborgen van de veiligheid staan in het Bal regels over activiteiten met gevaarlijke stoffen.
5.2.2Omgevingsvergunning milieubelastende activiteit
In paragraaf 3.8.10 van het Bal zijn tankstations aangewezen als een milieubelastende activiteit. Het gaat om het bieden van de gelegenheid voor het tanken aan gemotoriseerde voertuigen of werktuigen. In paragraaf 3.8.6 van het Bal zijn opslag- en transportbedrijven, groothandels en containerterminals aangewezen als milieubelastende activiteit. Bij beide activiteiten kan sprake zijn van het tanken en opslaan van waterstof. Voor het tanken van waterstof is een omgevingsvergunning nodig (artikel 3.297 en 3.286 Bal).
Het Bal bevat voor het tanken van waterstof regels met het oog op het waarborgen van de veiligheid in Hoofdstuk 4. Hierin staat een verplichting om te voldoen aan deze PGS-richtlijn. De omgevingsvergunning is bedoeld als toetsing vooraf om te beoordelen of deze activiteit vanwege de geldende externe veiligheidsafstanden op de desbetreffende locatie kan worden verricht. Deze externe veiligheidsafstanden staan in het Besluit kwaliteit leefomgeving (Bkl).
In gevallen dat sprake is van het tanken van waterstof waarvoor de regels in hoofdstuk 4 niet gelden, is deze PGS-richtlijn een informatiedocument dat het bevoegd gezag in acht moet nemen bij het stellen van maatwerkvoorschriften of vergunningvoorschriften. Het Besluit kwaliteit leefomgeving (Bkl) wijst deze PGS-richtlijn aan als informatiedocument.
In paragraaf 3.8.3 van het Bal zijn bunkerstations en andere tankplaatsen voor schepen aangewezen als milieubelastende activiteit. Hierbij kan sprake zijn van het tanken en opslaan van waterstof. Hiervoor is een omgevingsvergunning nodig. Het Bal bevat voor het tanken van vaartuigen of drijvende werktuigen met waterstof geen regels.
5.2.3Besluit activiteiten leefomgeving (Bal)
Het Bal bevat regels met het oog op het waarborgen van de veiligheid bij het tanken van voertuigen of werktuigen met waterstof en het daarbij opslaan van waterstof. Hieronder valt ook het vullen van een opslaginstallatie voor waterstof. Deze regels staan in paragraaf 4.38 van het Bal. In deze paragraaf staat dat moet worden voldaan aan deze PGS-richtlijn. Het waarborgen van de veiligheid is nader ingevuld met de doelen die zijn omschreven in Hoofdstuk 6 van deze PGS-richtlijn. Om aan de regels van paragraaf 4.38 van het Bal te voldoen, moeten alleen maatregelen worden getroffen die gaan over de veiligheid van de omgeving. Het gaat dan om maatregelen die in Hoofdstuk 7 zijn opgenomen met het belang van de omgevingsveiligheid als oogmerk. Deze zijn herkenbaar aan de markeringen Omgevingsveiligheid en Brandpreventie.
Toepassingsbereik Bal en deze PGS-richtlijn
De eisen uit deze PGS-richtlijn gelden alleen als direct werkende verplichtingen, als de activiteit valt binnen het toepassingsbereik van paragraaf 4.38 van het Bal. Paragraaf 4.38 van het Bal is van toepassing op tanken van voertuigen of werktuigen met gasvormige waterstof en het daarbij opslaan van waterstof. Paragraaf 4.38 van het Bal is alleen van toepassing op een installatie met een nominale druk van maximaal 70 000 kPa (700 bar). Deze PGS is van toepassing op installaties met een afleverdruk van maximaal 700 bar.
Gelijkwaardige maatregelen
De Omgevingswet en het Bal maken het mogelijk om een andere maatregel te treffen dan de voorgeschreven maatregel.
Voor de maatregelen in deze PGS-richtlijn is het nodig om vooraf toestemming van het bevoegd gezag te krijgen voor het toepassen van een gelijkwaardige maatregel. Er mag niet met de activiteit worden gestart voordat er toestemming is met een besluit van het bevoegd gezag.
Meer concreet: waar het Bal voorschrijft dat – met het oog op het waarborgen van de veiligheid – moet worden voldaan aan deze PGS-richtlijn, mag dus ook een andere gelijkwaardige maatregel worden getroffen. Het bevoegd gezag toetst de gelijkwaardigheid aan het oogmerk van de voorgeschreven maatregel. Zoals hiervoor al is aangegeven, wordt dit oogmerk ingevuld met de doelen van deze PGS-richtlijn. Het gaat er dan om dat in dezelfde mate wordt bijgedragen aan het realiseren van het gestelde doel. Bij de beoordeling van de gelijkwaardigheid spelen de scenario's en de doelen die zijn weergegeven in Hoofdstuk 4 en Hoofdstuk 6 van deze PGS-richtlijn, daarom een belangrijke rol.
Naast een beoordeling op gelijkwaardigheid in het kader van omgevingsveiligheid kan voor een bepaalde maatregel ook een beoordeling nodig zijn op gelijkwaardigheid voor arbeidsveiligheid of brand- en rampenbestrijding. Dit is het geval als naast de Omgevingswet (Omgevingsveiligheid of Brandpreventie) ook de Arbeidsomstandighedenwetgeving (Arbeidsveiligheid) of de Wet veiligheidsregio's (Rampenbestrijding) de wettelijke grondslag is voor de maatregel. 5.2.4.3 geeft uitleg over gelijkwaardigheid in het kader van de Arbeidsomstandighedenwet.
Maatwerk in Bal
Het Besluit activiteiten leefomgeving biedt ruime mogelijkheden voor maatwerk. Hierdoor is het mogelijk om in specifieke gevallen onnodige belemmeringen voor het uitvoeren van activiteiten weg te nemen. Dit biedt een initiatiefnemer bijvoorbeeld kansen voor innovatieve activiteiten. Maatwerk kan in specifieke gevallen ook nodig zijn voor bescherming van de fysieke leefomgeving, bijvoorbeeld als aanvullende maatregelen nodig zijn om significante verontreiniging tegen te gaan of om aan omgevingswaarden te voldoen. Dat mogelijkheid tot maatwerk ruim wordt geboden, betekent niet dat maatwerk breed moet worden toegepast. Uiteraard is maatwerk geen vrijbrief voor het naar eigen inzicht aanpassen van de regels. Zo is maatwerk uitdrukkelijk niet bedoeld om zonder aanleiding af te wijken van de in algemene regels geformuleerde preventieve en technische maatregelen. Maatwerk moet steeds adequaat worden gemotiveerd, en het toepassen van maatwerk is voorzien van rechtsbescherming.
Richtingaanwijzer Bal en PGS-richtlijn
In paragraaf 3.8.10 van het Bal zijn tankstations aangewezen als een milieubelastende activiteit. In paragraaf 3.8.6 van het Bal zijn opslag- en transportbedrijven, groothandels en containerterminals aangewezen als milieubelastende activiteit. Bij beide activiteiten kan sprake zijn van het tanken en opslaan van waterstof. Voor het tanken van waterstof is een omgevingsvergunning nodig. Dit staat in artikel 3.297 van het Bal voor tankstations en in artikel 3.286 van het Bal voor de opslag- en transportbedrijven, groothandels en containerterminals.
Bij het tanken en opslaan van waterstof moet worden voldaan aan de regels in paragraaf 4.38 van het Bal. Dit staat in artikel 3.289 van het Bal voor de tankstations en in artikel 3.287 van het Bal voor de opslag- en transportbedrijven, groothandels en containerterminals.
In artikel 4.489 van paragraaf 4.38 van het Bal staat dat bij het verrichten van de activiteit moet worden voldaan aan deze PGS-richtlijn. De omgevingsvergunning milieubelastende activiteit is bedoeld als toetsing vooraf om te beoordelen of deze activiteit vanwege de externe veiligheidsafstanden op de desbetreffende locatie kan worden verricht.
Omgevingsveiligheid/Bal | |
Om aan artikel 4.489 van het Bal te voldoen treft degene die de activiteit verricht de volgende maatregelen: | M1, M2, M6, M7, M8, M9, M10, M11, M14, M15, M16, M17, M18, M19, M20, M21, M22, M23, M25, M26, M31, M33M32, M34, M35, M36, M37, M38, M40, M41, M42, M43, M44, M45, M46, M47, M49, M52, M55, M56, M58, M59, M60, M61, M62, M63, M64, M65, M66, M67, M68, M69, M70, M71, M72, M73, M74, M75, M77, M80, M81, M82, M83, M85, M86 |
5.2.4Externe veiligheidsafstanden
Een externe veiligheidsafstand zorgt voor bescherming van gebouwen en locaties waar mensen gedurende een periode verblijven. Het gaat om gebouwen en plekken buiten de begrenzing van de locatie van de activiteit.
Voor het tanken van waterstof zijn de veiligheidsafstanden opgenomen in het Besluit kwaliteit leefomgeving (Bkl). Het bevoegd gezag neemt deze afstanden in acht bij het verlenen van de omgevingsvergunningen en bij het opstellen van omgevingsplannen.
5.2.5Omgevingsplan
Het omgevingsplan bevat alle regels over de fysieke leefomgeving die de gemeente stelt binnen haar grondgebied.
De gemeente kan bijvoorbeeld regels stellen ten aanzien van bluswatervoorzieningen, bereikbaarheid van hulpdiensten en opstelplaatsen voor de brandweer. Activiteiten met gevaarlijke stoffen kunnen van invloed zijn op deze maatregelen en een PGS-richtlijn kan invulling geven aan die maatregelen.
Het gaat dan om maatregelen die in zijn opgenomen met het belang van de omgevingsveiligheid als oogmerk. Deze zijn herkenbaar aan de markeringen Brandpreventie.
5.3Arbeidsveiligheid
In de Arbeidsomstandighedenwet staan verplichtingen met het oog op de veiligheid en gezondheid van werknemers. Voor bedrijven waar wordt gewerkt met gevaarlijke stoffen, zijn het voorkomen van ongevallen met die stoffen en het beperken van de gevolgen daarvan voor werknemers belangrijke doelen. Een ander belangrijk doel is het voorkomen van blootstelling aan gevaarlijke stoffen bij werknemers.
In het Arbeidsomstandighedenbesluit, een verdere uitwerking van de doelvoorschriften in de Arbeidsomstandighedenwet, staan nadere regels waaraan zowel werkgever als werknemer zich moet houden om arbeidsrisico's tegen te gaan. De Arbeidsomstandighedenwet en het Arbeidsomstandighedenbesluit geven in sommige artikelen de minister van SZW de bevoegdheid om nadere regels te stellen. Deze zijn uitgewerkt in de Arbeidsomstandighedenregeling. Deze regeling geeft dus nadere uitleg voor bepaalde onderwerpen uit de Arbeidsomstandighedenwet en het Arbeidsomstandighedenbesluit maar behoort ook tot de reguliere wetgeving. Een bedrijf kan dus te maken hebben met de Arbeidsomstandighedenwet, het Arbeidsomstandighedenbesluit en de Arbeidsomstandighedenregeling.
De overheid geeft via de Arbeidsomstandighedenwet een wettelijk kader met zo min mogelijk regels en administratieve lasten. Werkgevers en werknemers kunnen samen afspraken maken over hoe zij kunnen voldoen aan de voorschriften die de overheid stelt. Deze afspraken kunnen worden vastgelegd in een arbocatalogus. Een arbocatalogus is van kracht voor een bedrijfstak. Deze catalogus beschrijft technieken en manieren, goede praktijken, normen en praktische handleidingen voor veilig en gezond werken.
Daarnaast spelen de PGS-richtlijnen een belangrijke rol bij het bepalen of werkgevers aan hun wettelijke verplichtingen voldoen. De Inspectie SZW betrekt de PGS-richtlijnen bij het toezicht op de naleving van de wettelijke voorschriften en de handhaving daarvan. De Inspectie SZW moet de maatregelen die zijn aangewezen in de beleidsregel PGS-richtlijnen, gebruiken bij het toezicht op de naleving. Een vanuit arbeidsomstandigheden gezien gelijkwaardige maatregel kan eveneens worden toegepast indien deze voldoet aan de criteria uit Hoofdstuk 8. Eventueel kan de Inspectie SZW maatregelen uit een PGS-richtlijn via een eis tot naleving verplicht stellen. Dit staat in artikel 27 van de Arbeidsomstandighedenwet.
De maatregelen met het oog op arbeidsveiligheid zijn te herkennen aan Arbeidsveiligheid.
Gelijkwaardige maatregelen
In Hoofdstuk 8 staat beschreven wat de criteria zijn voor gelijkwaardige maatregelen vanuit arbeidsomstandigheden gezien.
Arbeidsveiligheid | |
Om aan de Arbeidsomstandighedenwet te voldoen voor een PGS-doel wordt in elk geval voldaan aan de volgende maatregelen: | M1, M2, M3, , M5, M6, M7 M8, M9, M10, M11, M12, M13, M14 M15, M16, M17, M18, M19, M20, M21, M22, M23, M24, M25, M26, M27, M28, M29, M30, M31, M32, M33, , M35, M36, M37, M38, M40, M41, M42, M43, M44, M45, M46, M47, M49, M50, M51, M52, M53, M54 M55, M56, M57, M58, M59, M60, M61, M62, M66, M70, M71, M72, M73, M74, M75, M76, M77, M78, M79, M80, M82, M83, M84 M85, M86 |
5.4Brand- en rampenbestrijding
De veiligheidsregio's hebben de taak om gemeenten te adviseren over branden, rampen en crises. Dit staat in artikel 10 van de Wet veiligheidsregio's (Wvr).
De brandweer is een onderdeel van de veiligheidsregio. De taken van de brandweer staan in artikel 25 Wvr. Dit zijn:
- het voorkomen, beperken en bestrijden van brand;
- het beperken van brandgevaar;
- het voorkomen, beperken en bestrijden van ongevallen anders dan bij brand.
Daarnaast dragen de veiligheidsregio's zorg voor:
- de voorbereiding op de bestrijding van branden, rampen en crises;
- het organiseren van de rampenbestrijding;
- het adviseren van andere overheden en organisaties op het gebied van brandpreventie, brandbestrijding en het voorkomen, beperken en bestrijden van ongevallen met gevaarlijke stoffen. Hiertoe hoort ook het adviseren van het bevoegd gezag Omgevingswet over voorschriften voor brandbestrijding en rampenbestrijding in omgevingsvergunningen.
Tot slot hebben de veiligheidsregio's een wettelijke taak tot het uitvoeren van inspecties bij Seveso-inrichtingen (artikel 13.17 van het Omgevingsbesluit en artikel 61 van de Wvr) en het opleggen van een bedrijfsbrandweeraanwijzing (artikel 31 van de Wvr).
Bij het uitvoeren van deze taken gebruiken de veiligheidsregio's PGS-richtlijnen. Brandbestrijding en rampenbestrijding omvat brandveiligheid, maar ook het ongecontroleerd vrijkomen van gevaarlijke stoffen die een bedreiging vormen voor de omgeving.
Algemene (brand)veiligheidseisen voor bouwwerken zijn geen onderdeel van PGS-richtlijnen maar volgen uit het Bbl. De maatregelen die zijn gericht op brandpreventie en brandbestrijding op grond van de Omgevingswet, zijn aangeduid met Brandpreventie.
De maatregelen die zijn gesteld in het belang van de brandbestrijding en rampenbestrijding op grond van de Wvr, zijn aangeduid met Rampenbestrijding.
Wet veiligheidsregio's | |
Om aan de Wet veiligheidsregio's te voldoen wordt in elk geval voldaan aan de volgende maatregelen: | M1 |
6Doelen
6.1Inleiding
In dit hoofdstuk zijn de doelen beschreven die relevant zijn voor het veilig tanken van waterstof. Met deze doelen is beoogd het risico zo veel mogelijk te beperken.
Bij elk doel staat met welke maatregelen aan het doel kan worden voldaan. Hierbij is het onderwerp van de maatregel vermeld. De volledige maatregel is beschreven in Hoofdstuk 7.
Elk doel heeft een uniek nummer. Bij de maatregelen in Hoofdstuk 7 staat steeds vermeld aan welke doelen de maatregel invulling geeft.
6.2Doelen
7Maatregelen
7.1Inleiding bij de maatregelen
Dit hoofdstuk bevat maatregelen. Het bevat de verschillende preventieve en repressieve maatregelen die invulling geven aan de doelen zoals opgenomen in Hoofdstuk 6. Dit kunnen bouwkundige, (installatie)technische en organisatorische maatregelen zijn. Als deze maatregelen zijn getroffen, wordt in elk geval aan de gestelde doelen voldaan.
Elke maatregel heeft een nummer en een onderwerp. Dit nummer en onderwerp komen overeen met de aanduiding van de maatregel bij de doelen in hoofdstuk 6.
Bij elke maatregel is met Omgevingsveiligheid, Brandpreventie, Arbeidsveiligheid en Rampenbestrijding aangegeven wat de wettelijke basis is.
Omgevingsveiligheid: Maatregel gericht op omgevingsveiligheid met een grondslag in de Omgevingswet.
Brandpreventie: Maatregel gericht op brandpreventie en brandbestrijding met een grondslag in de Omgevingswet (adviesrol Veiligheidsregio/brandweer).
Arbeidsveiligheid: Maatregel gericht op arbeidsveiligheid met een grondslag in de Arbeidsomstandighedenwet.
Rampenbestrijding: Maatregel gericht op brand- of rampenbestrijding met een grondslag in de Wet veiligheidsregio's.
Maatregelen die vergelijkbaar zijn met direct geldende eisen uit andere wetgeving, zijn herkenbaar aan een oranje kader. Deze maatregelen hebben de letters 'MW' voor het nummer. Onder deze maatregelen staat een referentie naar de wettelijke bepaling bij de desbetreffende maatregel.
7.2Drukapparatuur
Europese richtlijn drukapparatuur (PED)
Een waterstofinstallatie is drukapparatuur. Met de term drukapparatuur wordt apparatuur bedoeld met een inwendige druk die hoger is dan de omgevingsdruk. De exacte definitie van drukapparatuur volgt uit de Europese richtlijn drukapparatuur (PED) en luidt als volgt:
“ ‘drukapparatuur’ of ‘drukapparaten’: drukvaten, installatieleidingen, veiligheidsappendages en onder druk staande appendages, inclusief, voor zover van toepassing, de elementen die bevestigd zijn aan onder druk staande delen, zoals flenzen, tubulures, koppelingen, steunconstructies, hijsogen.”
Drukapparatuur wordt onderverdeeld in:
- drukvaten,
- installatieleidingen,
- veiligheidsappendages en
- onder druk staande appendages.
Een enkelvoudig drukapparaat staat nooit op zichzelf, het wordt altijd geïntegreerd in een functioneel geheel. Dit wordt een samenstel genoemd. Een waterstofinstallatie bestaat uit verschillende componenten en is daarom ook een samenstel. De wet- en regelgeving voor het ontwerp van drukapparatuur geldt ook voor samenstellen.
Ontwerp
Drukapparatuur is een arbeidsmiddel met risico’s. De risico’s hebben niet alleen betrekking op de werknemers die ermee werken, maar ook op de omgeving en het milieu. Daarom stelt de wetgever eisen aan het op de markt aanbieden en in bedrijf stellen, het gebruiken en nadien wijzigen van drukapparatuur. Dit is in Nederland vastgelegd in het Warenwetbesluit drukapparatuur 2016. Op het in de handel brengen van drukapparatuur zijn Europese productrichtlijnen van toepassing. Dat betekent dat een fabrikant alleen producten in de handel mag brengen (voor het eerst op de markt mag aanbieden) die voldoen aan deze richtlijnen.
Bij de bouw van een waterstofinstallatie is het van groot belang om vooraf vast te stellen wie de fabrikant is:
- Wordt een waterstofinstallatie gebouwd of gewijzigd onder verantwoordelijkheid van een derde partij (een leverancier, een installateur, enz.) die de waterstofinstallatie in zijn geheel verhandelt aan de latere gebruiker, dan treedt deze derde partij in de rol van fabrikant. De derde partij is daarmee verantwoordelijk voor de naleving van de eisen die van toepassing zijn op dit samenstel.
- Wordt de waterstofinstallatie gebouwd of gewijzigd onder verantwoordelijkheid van de gebruiker, dan wordt déze de fabrikant. De onderdelen worden geleverd door verschillende fabrikanten, maar de gebruiker is degene die de diverse onderdelen tot één functioneel geheel maakt. De gebruiker is ervoor verantwoordelijk dat het samenstel voldoet aan de Europese richtlijnen.
De ontwerpeisen voor een waterstofinstallatie liggen vast in de Europese richtlijn drukapparatuur (PED). Deze richtlijn kent, zoals elke Europese productrichtlijn, essentiële veiligheidseisen die van toepassing zijn op alle drukapparatuur en samenstellen die in de handel worden gebracht. De fabrikant heeft de plicht om bij het ontwerp van drukapparatuur en samenstellen een analyse te maken van de risico’s en gevaren die bestaan ten gevolge van de druk. Bij het ontwerp en de bouw van drukapparatuur of het samenstel moet hij vervolgens rekening houden met deze risicoanalyse. De fabrikant kiest de meest passende maatregelen waarbij hij zich moet houden aan onderstaande beginselen:
- Gevaren worden zoveel als redelijkerwijs mogelijk is, geëlimineerd of verkleind in het ontwerp.
- Er worden passende beschermingsmaatregelen getroffen tegen gevaren die niet kunnen worden geëlimineerd.
- De gebruikers worden, indien van toepassing, geïnformeerd over nog bestaande gevaren en vermeld wordt of het nodig is dat er passende gevaarverminderende maatregelen worden genomen voor de installatie en/of het gebruik ervan. Deze maatregelen worden opgenomen in de gebruikershandleiding.
De risicoanalyse van de fabrikant is gebaseerd op scenario’s die in grote lijnen overeenkomen met de scenario’s die zijn beschreven in Hoofdstuk 4 van deze PGS.
De essentiële eisen die worden gesteld aan het ontwerp van het drukapparaat (waterstofinstallatie), zijn vastgelegd in bijlage I van de Richtlijn drukapparatuur. De fabrikant moet voldoen aan deze eisen en dat betekent onder andere dat:
- de waterstofinstallatie voldoende sterk is om de belastingen die kunnen worden verwacht (kracht, brand, hogedruk, enz.) te weerstaan;
- maatregelen zijn genomen om de waterstofinstallatie veilig te bedienen;
- de waterstofinstallatie zodanig is ontworpen dat deze veilig kan worden geïnspecteerd;
- de waterstofinstallatie veilig kan worden gevuld en geleegd;
- passende beveiligingen (zoals drukontlastkleppen of veerveiligheden) zijn aangebracht om in te grijpen als de druk ontoelaatbaar stijgt. Als een beveiliging wordt aangesproken, moet deze afblazen op een zodanige plaats dat daarbij geen gevaar voor personen kan optreden.
Om te voldoen aan de essentiële eisen kan de fabrikant een geharmoniseerde norm toepassen. Dit is echter niet verplicht. Als de fabrikant geen geharmoniseerde norm toepast, zal hij moeten aantonen dat de waterstofinstallatie wel voldoet aan de essentiële eisen van de PED. In de praktijk blijkt het overgrote deel van de waterstofinstallatie volgens de geharmoniseerde normen te worden gebouwd.
Door middel van het doorlopen van een conformiteitsbeoordelingsprocedure laat de fabrikant zien dat hij voldoet aan de essentiële eisen van de PED. In de Europese productwetgeving is bepaald dat een EU-conformiteitsbeoordelingsinstantie (EU-CBI) toezicht moet houden op deze procedure. Een EU-CBI is geaccrediteerd door de Raad voor Accreditatie. De mate van toezicht is afhankelijk van het risico; een waterstofinstallatie is een samenstel dat wordt ingedeeld in tabel 1 van de PED en valt in categorie IV.
Met het aanbrengen van CE-markering (‘Conformité Européenne’) verklaart de fabrikant dat het apparaat voldoet aan de daarvoor geldende Europese eisen. Als de fabrikant een derde partij is (dus niet de gebruiker), moet déze CE-markering aanbrengen op de waterstofinstallatie. Op de waterstofinstallatie (het samenstel) hoeft slechts één CE-markering te worden aangebracht, dus niet één op elk afzonderlijk drukapparaat. Aan de andere kant behouden drukapparaten die met een eigen CE-markering in het samenstel zijn opgenomen, wél de eigen markering. Samen met de CE-markering moet algemene informatie (zoals naam en adres van de fabrikant, bouwjaar en essentiële maximaal toelaatbare grenswaarden) en specifieke gegevens die voor een veilige installatie, werking en gebruik van belang kunnen zijn (zoals afmetingen, toegepaste persdruk, insteldruk drukbeveiliging, vermogen, enz.), op de kenplaat worden aangebracht.
Nadat de conformiteitsbeoordelingsprocedure met succes is doorlopen, stelt de fabrikant een verklaring van overeenstemming op. Dit is een verklaring dat de waterstofinstallatie voldoet aan de essentiële eisen van de van toepassing zijnde productrichtlijnen. Verder stelt hij een technisch dossier samen. Dit dossier omvat ten minste:
- een algemene beschrijving van de waterstofinstallatie;
- ontwerp- en fabricagetekeningen en schematische voorstellingen van componenten;
- beschrijvingen en toelichtingen bij de tekeningen en schematische voorstellingen;
- een lijst van toegepaste (geharmoniseerde) normen;
- berekeningen van ontwerpen, uitgevoerde controles;
- testverslagen.
De fabrikant is niet verplicht het technisch constructiedossier te overhandigen aan de gebruiker, maar het is raadzaam om met de aanschaf van de waterstofinstallatie te bedingen dat het technisch dossier wordt meegeleverd.
Ten slotte is de fabrikant verplicht een gebruikershandleiding mee te leveren met de waterstofinstallatie. Hierin staan de restrisico’s beschreven en worden instructies gegeven hoe de installatie veilig kan worden bedreven.
Gebruik
De wet (het Warenwetbesluit drukapparatuur 2016) stelt niet alleen eisen aan het in de handel brengen van drukapparatuur, maar ook aan de ingebruikneming en het gebruik van drukapparatuur. Het is de verantwoordelijkheid van de gebruiker van de waterstofinstallatie om hieraan te voldoen. De gebruiker moet de waterstofinstallatie laten keuren voordat deze in gebruik wordt genomen, bij wijzigingen of reparaties en verder zo vaak als nodig is.
De indeling van drukapparatuur bepaalt wie deze keuringen moet uitvoeren en wanneer de keuringen moeten plaatsvinden. Dit is geregeld in de Warenwetregeling drukapparatuur 2016. Verplichtingen die zijn opgenomen in een besluit, worden vaak uitgewerkt in een regeling. In de Warenwetregeling drukapparatuur 2016 is drukapparatuur ‘aangewezen’ die in de risicocategorie valt die moet worden gekeurd door een NL-conformiteitsbeoordelingsinstantie (NL-CBI). Ook een NL-CBI is door de Raad voor Accreditatie geaccrediteerd.
Drukapparatuur die niet is aangewezen, moet op grond van het Arbobesluit worden gekeurd door een deskundige.
Bij de waterstofinstallatie zijn de vaten ‘aangewezen’ drukapparatuur als de druk P · volume V boven een bepaalde waarde is. Een leiding is ‘aangewezen’ boven een bepaalde druk en/of diameter. Een gebruiker kan op verschillende manieren vaststellen welke drukapparatuur in de waterstofinstallatie ‘aangewezen’ drukapparatuur is:
- aan de hand van artikel 2 van de Warenwetregeling drukapparatuur 2016;
- door de fabrikant te benaderen; wellicht staat het in de handleiding van de installatie;
- door een NL-CBI te benaderen.
De ‘aangewezen’ drukapparatuur in de waterstofinstallatie moet worden gekeurd voordat deze de eerste keer in gebruik wordt genomen. Het doel van de Keuring voor Ingebruikneming is vast te stellen of de waterstofinstallatie voldoet aan de Europese richtlijnen en veilig kan worden gebruikt. Daarbij wordt onder andere beoordeeld of de installatie is opgesteld zoals is opgenomen in de handleiding. De keuring wordt uitgevoerd door een NL-CBI; deze geeft een verklaring van ingebruikneming af.
Het doel van de periodieke herkeuring is vast te stellen of de installatie nog veilig kan worden gebruikt. ‘Aangewezen’ drukapparatuur wordt elke vier jaar gekeurd door een NL-CBI. Hiervoor wordt een verklaring van herkeuring afgegeven. De keuring van niet-aangewezen drukapparatuur moet worden uitgevoerd door een deskundige en ook deze stelt hiervan een rapportage op. Dit is verplicht op basis van het Arbobesluit. De gebruiker is ervoor verantwoordelijk dat er afstemming plaatsvindt met de NL-CBI en de deskundige over hoe de waterstofinstallatie in zijn geheel weer veilig kan worden gebruikt.
Ook het uitvoeren van reparaties en wijzigingen aan de waterstofinstallatie is de verantwoordelijkheid van de gebruiker. Daarbij is veelal toezicht vereist door een NL CBI. Voordat een reparatie of wijziging wordt uitgevoerd, wordt aangeraden om contact te zoeken met een NL-CBI. Bepaalde ingrijpende wijzigingen kunnen tot gevolg hebben dat de gegevens op de kenplaat niet meer kloppen. In dat geval moet een EU-CBI hierbij worden betrokken. Regulier onderhoud aan de waterstofinstallatie moet worden uitgevoerd zoals is voorgeschreven in de handleiding van de fabrikant.
Zolang de waterstofinstallatie in werking is of in werking kan worden gesteld, bewaart de gebruiker de volgende documenten:
- de EG-verklaring van overeenstemming (volgens de ‘oude’ PED 97/23/EG) of de EU-conformiteitsverklaring (volgens de ‘nieuwe’ PED 2014/68/EU);
- de gebruiksaanwijzing;
- de verklaring van ingebruikneming;
- de verklaring van herkeuring;
- het aantekenblad;
- de bij de beoordelingen en keuringen behorende rapporten.
Het aantekenblad wordt meegeleverd met de verklaring van ingebruikneming. Uitsluitend de betrokken NL-CBI is bevoegd op het aantekenblad aantekeningen te maken.
De Inspectie-SZW is toezichthouder op de naleving van de Arbowet (en het Arbobesluit) en de Warenwet (en het Warenwetbesluit drukapparatuur 2016). De verplichtingen uit deze wetten worden niet als maatregel opgenomen in deze PGS. In deze informatieve tekst worden de verplichtingen van de gebruiker samengevat. De verplichtingen in de Arbowet en de Warenwet en de onderliggende besluiten kunnen evenmin worden opgenomen in een omgevingsvergunning.
7.3Explosieve atmosferen
Wanneer de kans bestaat dat er mogelijk een explosieve atmosfeer ontstaat, zijn er twee vormen van direct werkende wetgeving van toepassing. Enerzijds zijn er de verplichtingen voor de werkgever die voorvloeien uit het Arbeidsomstandighedenbesluit. Anderzijds zijn er de verplichtingen voor de fabrikant van explosieveilige apparatuur die voortvloeien uit het Warenwetbesluit explosieveilig materieel 2016.
Hieronder wordt een nadere toelichting gegeven op deze besluiten. De verplichtingen vanuit deze besluiten zijn niet in deze PGS opgenomen.
De Inspectie SZW is toezichthouder op de naleving van beide besluiten.
Meer informatie is te vinden in de volgende documenten:
- ATEX 2014/34/EU guidelines, 2nd edition – December 2017;
- Niet-bindende praktijkgids met het oog op de tenuitvoerlegging van Richtlijn 1999/92/EG – april 2005;
- Richtlijn voor uitvoering van productvoorschriften van de EU (de Blauwe Gids) – 2016.
Verplichtingen werkgever
Wanneer er binnen een bedrijf brandbare stoffen (gassen, vloeistoffen en vaste stoffen) aanwezig zijn, dan bestaat het gevaar op explosie. Werknemers moeten worden beschermd tegen dit gevaar.
Het Arbeidsomstandighedenbesluit heeft daartoe verplichtingen opgenomen waar de werkgever invulling aan moet geven. Deze verplichtingen hebben tot doel:
- het ontstaan van explosieve atmosferen zo veel mogelijk voorkomen;
- de ontsteking van explosieve atmosferen vermijden;
- de schadelijke gevolgen van een explosie beperken.
De verplichtingen waar de werkgever invulling aan moet geven, staan beschreven in hoofdstuk 3 Inrichting arbeidsplaatsen, paragraaf 2a; artikel 3.5a t/m 3.5f van het Arbeidsomstandighedenbesluit. Samengevat betreft dit de volgende verplichtingen:
- het beoordelen van explosierisico's (risico-inventarisatie en -evaluatie);
- het indelen van gebieden waar explosieve atmosferen kunnen voorkomen in gevarenzones;
- het nemen van zowel technische als organisatorische maatregelen in gevarenzones;
- het informeren van medewerkers;
- het vastleggen van bovenstaande in een explosieveiligheidsdocument.
Met het opnemen van deze verplichtingen in het Arbeidsomstandighedenbesluit is de Europese richtlijn 1999/92/EG in de Nederlandse wetgeving opgenomen.
Informatieve aanwijzingen voor het opstellen van een gevarenzone-indeling staan beschreven in NPR 7910-1 voor gasexplosiegevaar en NPR 7910-2 voor stofexplosiegevaar.
Aanvullende informatie over het opstellen van een explosieveiligheidsdocument en hoe een werkgever moet omgaan met explosieveiligheid, zijn te vinden via www.arboportaal.nl/onderwerpen/explosieveiligheid-atex.
Explosieveilige apparatuur
De in de voorgaande paragraaf genoemde gevarenzone-indeling kent een indeling naar zones volgens tabel 1.
Tabel 1 – Gevarenzone-indeling
Aanwezigheid van explosieve atmosfeer | |||
Voortdurend of gedurende lange periode | Af en toe | Zelden en gedurende korte periode | |
Gas (als brandbaar medium) | Zone 0 | Zone 1 | Zone 2 |
Stof (als brandbaar medium) | Zone 20 | Zone 21 | Zone 22 |
Wanneer er sprake is van een gevarenzone, dan moet de apparatuur die wordt geplaatst binnen deze zone, geschikt zijn overeenkomstig het Warenwetbesluit explosieveilig materieel 2016 volgens het volgende principe:
- Zone 0/ 20 – categorie 1-apparatuur;
- Zone 1/ 21 – categorie 1-apparatuur of categorie 2-apparatuur;
- Zone 2/ 22 – categorie 1-apparatuur of categorie 2-apparatuur of categorie 3 apparatuur.
Het is de fabrikant van de apparatuur die in zijn EU-conformiteitsverklaring aangeeft welke categorie de desbetreffende apparatuur heeft en wat het beoogde gebruik ervan is. Deze EU-conformiteitsverklaring is een verplichting voor fabrikanten en komt voort uit de Europese productrichtlijn 2014/34/EU. Deze richtlijn heeft betrekking op de technische integriteit en bevat doelvoorschriften voor apparatuur en beveiligingssystemen die worden gebruikt op plaatsen met explosiegevaar.
In Nederland is de productrichtlijn 2014/34/EU geïmplementeerd in het Warenwetbesluit explosieveilig materieel 2016.
Aandachtspunten bij waterstofinstallaties
Als gevolg van het vrijkomen van waterstof kan er zich een explosieve atmosfeer vormen. De installatie zal zich hierdoor geheel of gedeeltelijk in zijn eigen gevarenzone bevinden. De gevarenzone zal zich waarschijnlijk uitstrekken tot buiten de installatie.
Het is voor de werkgever van belang dat hij informatie heeft over de omvang en de klasse van gevarenzone die door de installatie (of onderdelen daarvan) wordt (worden) gecreëerd. Hij moet conform het Arbeidsomstandighedenbesluit passende maatregelen nemen ter bescherming van de werknemers. Deze informatie zal moeten worden geleverd door de leverancier van de installatie. De leverancier beschikt over informatie omtrent temperaturen, drukken en technische specificaties van onderdelen die van belang zijn bij het bepalen van de gevarenzones. De vorm waarin de informatie wordt geleverd (bijvoorbeeld een complete zoneringstekening), moet worden afgestemd tussen eindgebruiker/werkgever en leverancier.
Apparaten die onderdeel zijn van de installatie, moeten door de leverancier van de installatie worden geselecteerd op geschiktheid voor toepassing in een gevarenzone.
Wanneer het samenstel op locatie wordt samengebouwd (installatie), dan valt het geheel buiten het toepassingsbereik van de Europese productrichtlijn 2014/34/EU.
Wordt het samenstel geleverd als een kant-en-klaar-product, dan valt dit product wel onder de Europese productrichtlijn 2014/34/EU en moet de fabrikant overeenstemming met deze richtlijn aantonen. De fabrikant moet instructies verstrekken voor het installeren, gebruik, onderhoud, enz. van het samenstel.
Wijzigingen aan bestaande installatie
Indien aan een bestaande installatie wijzigingen worden doorgevoerd, dan zal opnieuw moeten worden vastgesteld in hoeverre de wijzigingen van invloed zijn op het ontstaan van een explosieve atmosfeer. Indien dit het geval is, zullen maatregelen ter voorkoming van ontsteking en bescherming van werknemers opnieuw moeten worden overwogen.
Bij substantiële wijzigingen aan explosieve atmosfeer-gecertificeerde apparatuur zal opnieuw overeenstemming met de 2014/34/EU-richtlijn, volgens de daarvoor geldende procedures, moeten worden vastgesteld. Dit geldt ook wanneer de eindgebruiker wijzigingen aanbrengt. De eindgebruiker wordt in dat geval beschouwd als fabrikant.
Wijzigingen aan een bestaande installatie kunnen bestaan uit het vervangen van onderdelen (als gevolg van slijtage), reparatie of modificaties.
7.4Regeling technische eisen en gebruikersinformatie over de infrastructuur van alternatieve brandstoffen
Naast de maatregelen beschreven in deze PGS moeten waterstofinstallaties voldoen aan de Regeling technische eisen en gebruikersinformatie over de infrastructuur van alternatieve brandstoffen. In deze Regeling wordt verwezen naar bijlage II bij richtlijn 2014/94/EU betreffende de uitrol van infrastructuur voor alternatieve brandstoffen. Richtlijn 2014/94/EU is aangepast en gewijzigd met gedelegeerde verordening 2019/1745/EU. Door deze gedelegeerde verordening staan in bijlage II de volgende eisen ten aanzien van:
- de specificatie voor de brandstofvoorziening met gasvormige waterstof, volgens EN 17127
- de zuiverheid van de waterstof bij waterstoftankpunten, volgens EN 17124
- de te gebruiken algoritmen en apparatuur van Waterstoftankpunten, volgens EN 17127
- de connectoren voor motorvoertuigen voor het tanken van gasvormige waterstof, volgens EN-ISO 17268
7.5Basisveiligheid
7.6Ontwerp en constructie
7.6.1Constructie en installatie
7.6.2Opslagtank voor waterstof
Op de opslag van waterstof zijn de eisen uit het WBDA 2016 van toepassing. Voor de verrijdbare eenheden die de waterstof aanleveren, gelden de ADR-voorschriften. Ook als deze worden gebruikt als mobiele opslag.
7.6.3Vulpunten van de opslagtank
De veiligheidseisen aan een tankwagen of batterijwagen zijn vastgelegd in het ADR. Op grond van het ADR gebeurt het vullen van de waterstofopslag onder verantwoordelijkheid van de chauffeur. Als het voertuig langer dan nodig voor het aanleveren op het tankstation aanwezig is, dan volgt uit het ADR dat het voertuig niet onbeheerd mag worden achtergelaten.
7.6.4Tankzuil
7.6.5Aanvullend tankzuil inpandig
Als het noodzakelijk is om een tankzuil voor het afleveren aan werktuigen inpandig te plaatsen, moeten de risico’s hiervan worden beoordeeld. Het zal vaak gaan om een risicovreemde activiteit in een standaard gebouw.
De tankzuil heeft impact op de eisen en maatregelen die van toepassing zijn voor de ruimte waar de tankzuil is geplaatst. Hierbij moet worden gedacht aan onder andere ATEX-zonering (aanvullende eisen voor elektrische apparatuur nabij de tankzuil, zoals verlichting, ventilatoren, koeling), luchtverversing, niet-brandbare bouwmaterialen en vluchtwegen.
7.6.6Leidingen
Leidingen en verbindingselementen vallen onder het WBDA 2016. In deze paragraaf staan alleen aanvullende maatregelen. Op grond van het WBDA 2016 moeten leidingen zijn gemarkeerd, waarbij in elk geval het te transporteren product en de stromingsrichting leesbaar zijn aangegeven. Het valt onder goed vakmanschap dat de instructie van leveranciers van materialen wordt gevolgd en dat leidingen vrij zijn van barsten, plooien, scheuren, zwellingen, kronkels en andere defecten.
7.6.7Drukontlasting en afblaasvoorziening
7.7Gebruik van de installatie
7.7.1Vullen van de opslagtank
7.7.2Tanken van waterstof
7.7.3Bewaken en monitoren
De waterstofinstallatie moet goed toegankelijk en bereikbaar zijn voor het gebruik en uitvoeren van onderhoud, onderzoek, inspectie, reparatie en keuringen. Dat volgt uit het WBDA 2016.
7.8Onderhoud, keuring, documentatie en training
7.8.1Onderhouden en repareren
7.8.2Keuren en inspecteren
7.8.3Registratie en documentatie
7.8.4Opleiden en trainen
7.9Veiligheid
7.9.1Algemeen
7.9.2Interne veiligheidsafstanden
Algemeen
In deze PGS kunnen minimumafstanden zijn opgenomen bedoeld om escalatie van een voorzienbaar incident in of nabij een PGS-voorziening naar een ander installatie-onderdeel, bouwwerken, opslagen en mensen niet zijnde werkenden (domino-effect) te voorkomen of te beperken. Deze minimumafstanden zijn niet dezelfde afstanden die betrekking hebben op de gezondheid en veiligheid van werkenden in het kader van brand- en explosieveiligheid als bepaald in onder meer paragraaf 2a van het Arbeidsomstandighedenbesluit (ATEX). Die afstanden zijn onderdeel van het explosieveiligheidsdocument en zijn bijvoorbeeld afhankelijk van de zonering en mogelijke andere aanwezige stoffen. De arbeidsomstandighedenwetgeving gaat bij de berekening van de afstanden uit van worstcasescenario en -situatie waardoor de interne veiligheidsafstanden groter kunnen zijn dan die in de PGS-richtlijn.
De interne veiligheidsafstanden zijn ontleend aan het Report: Internal Safety Distances for PGS 35, versie 1.0. De uitgangspunten staan in het rapport beschreven en zijn samengevat in van deze PGS. De afstanden zijn overeenkomstig de afstanden zoals weergegeven in afbeelding 7 in het rapport. In deze PGS is dat figuur Afbeelding 3 in Bijlage C.
Vaste afstanden
Afstanden berekenen op basis van warmtestraling
7.9.3Brandveiligheid
Brandblusmiddelen
Bluswatervoorziening
7.9.4Explosieveiligheid
7.9.5Noodplan, incidenten en calamiteiten
7.9.6Pictogrammen en aanwijzingen
8Gelijkwaardige maatregelen
Criteria voor het toepassen van gelijkwaardige maatregelen
Een gelijkwaardige maatregel is een alternatief voor een in een PGS-richtlijn beschreven maatregel. Als een bedrijf voor een in deel B genoemde maatregel een alternatief wil toepassen, dan is het van belang vooraf de volgende aspecten na te gaan:
- Is een alternatief toegestaan?
- Voldoet het alternatief aan de criteria waaraan het wordt getoetst?
- Welke formele stappen zijn nodig om een alternatief toe te kunnen passen?
Ook is het van belang alle gegevens goed te documenteren, omdat het bevoegd gezag of de toezichthouder moet kunnen beoordelen of de alternatieve maatregel gelijkwaardig is. Deze aspecten zijn hieronder nader toegelicht.
Mag een alternatieve maatregel worden toegepast?
Dat hangt af van de wettelijke grondslag van de maatregel. Dit is per maatregel aangeduid met:
- Omgevingsveiligheid (Omgevingsveiligheid);
- Brandpreventie (Brandpreventie omgevingsveiligheid);
- Arbeidsveiligheid (Arbeidsveiligheid);
- Rampenbestrijding (Brand- of rampenbestrijding).
De wettelijke grondslag is Arbeidsveiligheid
Deze maatregel heeft betrekking op de veiligheid van werknemers. Een andere dan de beschreven maatregel is mogelijk zolang de wetgeving dit toelaat. De mogelijkheid tot het treffen van (alternatieve) gelijkwaardige maatregelen geldt alleen voor de maatregelen die een nadere uitwerking vormen van de doelvoorschriften in de arbeidsomstandighedenwetgeving. Die mogelijkheid is er in elk geval niet voor middelvoorschriften uit de arbeidsomstandighedenwetgeving en verplichtingen uit verordeningen, warenwetbesluiten en productrichtlijnen, zoals bijvoorbeeld:
- het verbod op het werken met bepaalde stoffen;
- maatregelen in paragraaf 2a ‘Explosieve atmosferen’ van het Arbobesluit;
- maatregelen/verplichtingen uit de Verordening persoonlijke beschermingsmiddelen, de Warenwetbesluiten drukapparatuur 2016, explosieveilig materieel 2016, Warenwetbesluit machines, enz.
In de PGS-reeks/deze PGS worden de Arbeidsveiligheid-maatregelen waarvan niet kan worden afgeweken, geplaatst in een oranje blok met oranje tekst (DWW-maatregel).
Gelijkwaardigheid wil zeggen dat de alternatieve maatregel de gezondheid en veiligheid van de werknemers op minimaal hetzelfde niveau beschermt. Zie hiervoor ook onderstaand kader met criteria voor toetsing van de gelijkwaardigheid. De verantwoordelijkheid voor het onderbouwd aantonen van de gelijkwaardigheid van alternatieve maatregelen ligt bij het bedrijf. Dat vereist een zorgvuldige documentatie. Voorafgaande toestemming is niet nodig. Pas bij toezicht of ongevalsonderzoek wordt er door de Inspectie SZW getoetst.
Criteria arbeidsveiligheid voor toepassen gelijkwaardige maatregelen
Bij de toetsing hanteert de Inspectie SZW een aantal criteria:
- Vanuit arbeidsomstandigheden gezien is een alternatieve maatregel gelijkwaardig aan de PGS-maatregel als deze voldoet aan:
- de stand van de wetenschap en professionele dienstverlening, ook wel de stand der techniek genoemd;
- een onveranderde trede in de arbeidshygiënische strategie;
- het uitgangspunt dat organisatorische maatregelen geen alternatief zijn voor technische maatregelen.
- Een alternatieve maatregel is gelijkwaardig als de gezondheid en veiligheid van de werknemers minimaal op hetzelfde niveau beschermd zijn. Het is aan de werkgever om te bepalen welke maatregelen die moet treffen om de werknemers te beschermen.
- Gelijkwaardige maatregelen zijn een nadere uitwerking van de doelvoorschriften in de wetgeving. Voor middelvoorschriften en productrichtlijnen is het gelijkwaardigheidsprincipe niet van kracht. De beoordeling van gelijkwaardigheid van maatregelen ten behoeve van de gezondheid en veiligheid van werknemers is een taak en verantwoordelijkheid die alleen bij de Inspectie SZW ligt.
- De Inspectie SZW beoordeelt de gelijkwaardigheid van maatregelen ten behoeve van de gezondheid en veiligheid van werknemers bij inspecties en ongevalsonderzoek in het kader van de naleving van de Arbeidsomstandighedenwet.
De wettelijke grondslag is Omgevingsveiligheid of Brandpreventie omgevingsveiligheid
Deze maatregel is beschreven vanuit de doelen van de Omgevingswet. Een andere dan de beschreven maatregel is altijd mogelijk, mits deze alternatieve maatregel gelijkwaardig is. Bij de beoordeling geldt als criterium of er met het alternatief hetzelfde resultaat wordt bereikt. Dat resultaat is gekoppeld aan het doel uit deze PGS-richtlijn waarvoor de maatregel is beschreven. Het bedrijf moet de gelijkwaardigheid goed onderbouwd kunnen aantonen. Het bevoegd gezag heeft bij de toetsing een zekere beoordelingsvrijheid.
Wel moet door het bedrijf de juiste procedure worden gevolgd. Dat betekent dat bij een vergunningplichtige activiteit de gelijkwaardigheid bij het bevoegd gezag vooraf moet worden aangetoond. Het resultaat van de beoordeling wordt vastgelegd in een beschikking. Bij een niet-vergunningplichtige activiteit moet het gebruiken van een gelijkwaardig alternatief vier weken vooraf worden gemeld bij het bevoegd gezag. Er volgt geen beoordeling vooraf, die komt pas bij het toezicht aan de orde. Het bedrijf moet op elk moment de gelijkwaardigheid goed onderbouwd kunnen aantonen met documentatie.
Wettelijke grondslag is zowel Arbeidsveiligheid als Omgevingsveiligheid/Brandpreventie omgevingsveiligheid
Als de wettelijke grondslag voor een maatregel zowel Arbeidsveiligheidals Omgevingsveiligheid / Brandpreventie is, dan gelden alle genoemde criteria en formele eisen. Elk bevoegd gezag beoordeelt alleen op grond van de doelen die voor haar wetgevingsgebied gelden.
Het documenteren van de gelijkwaardigheid van een alternatieve maatregel
Het goed onderbouwen en documenteren van de gelijkwaardigheid van een alternatieve maatregel is van belang. De wijze waarop een bedrijf dat kan doen, is afhankelijk van de specifieke omstandigheden en de aard van de maatregel. Aandachtspunten zijn in elk geval de volgende vragen:
- Voor welke maatregel uit de PGS is de voorgestelde maatregel een alternatief?
- Op welke scenario’s en doelen heeft de alternatieve maatregel betrekking?
- Kan worden aangetoond dat de alternatieve maatregel in dezelfde mate de doelen uit deze PGS- richtlijn bereikt en het optreden van scenario’s voorkomt of beperkt?
- Wat is de mogelijke samenhang en het effect daarvan tussen de alternatieve maatregel en andere maatregelen uit deze PGS-richtlijn?
- Is er een zorgvuldige onderbouwing dat aan de criteria voor de arbeidsveiligheid (zie kader) is voldaan?
- Zijn alle onderzoeksrapporten, bevindingen, installatiegegevens, enz. Die betrekking hebben op de gelijkwaardige alternatieve maatregel, goed gedocumenteerd?
9Aandachtspunten voor gebruik
9.1Werkzaamheden aan de waterstofinstallatie
Bij het uitvoeren van werkzaamheden aan een waterstofinstallatie waarbij waterstof kan vrijkomen, behoort een veilige situatie te worden gewaarborgd. Hiervoor kan een controlelijst of een taakrisicoanalyse worden gebruikt. Dit is van belang bij in elk geval het vullen van een lege waterstofinstallatie, het spoelen van een waterstofinstallatie, het verwisselen van een pomp van een waterstofopslag en het plaatsen, verplaatsen of verwijderen van een waterstofopslag. Een voorbeeld van een controlelijst is opgenomen in Bijlage J.
Voorafgaand aan de werkzaamheden beoordeelt de installateur of de waterstofopslag volledig gasvrij en inert moet worden gemaakt, uitsluitend drukvrij moet worden gemaakt of dat de werkzaamheden met een waterstofopslag onder druk kunnen worden uitgevoerd.
Het verwijderen of verplaatsen van een vloeibare waterstofopslag mag uitsluitend worden uitgevoerd als alle vloeistof uit de waterstofopslag is verwijderd en deze waterstofvrij is. Dit behoort ter plekke van de opstelling te worden gedaan door een daarin gespecialiseerd bedrijf.
Uitgezonderd hierop is het verwijderen of verplaatsen van een vloeibarewaterstofopslag die als mobiele opslag is uitgevoerd, en indien deze als geheel verwijderd of verplaatst wordt binnen de regels van het ADR.
De eisen voor reparaties en wijzigingen zijn vastgelegd in artikel 26 van het WBDA 2016 (zie PRD-katern 2.5).
9.2Monitoring van de waterstofinstallatie
In het geval van procesverstoringen kan ingrijpen nodig zijn om te voorkomen dat bijvoorbeeld de installatie onnodig lang waterstofgas naar de atmosfeer zal uitstoten (‘venten’). Ook het niet goed functioneren van verschillende procesonderdelen (bijvoorbeeld de aanleveringspomp) kan worden veroorzaakt door procesomstandigheden en niet alleen door het mechanisch falen van het procesonderdeel. Op grond van het WBDA 2016 moet elke waterstofinstallatie een systeem hebben waarmee verstoringen via een alarmerings- of notificatiesysteem kenbaar kunnen worden gemaakt aan de beheerder.
Bijlage AAfkortingen en begrippen
Deze bijlage bevat een lijst met afkortingen en begrippen die in deze PGS voorkomen. Deze PGS sluit zo veel mogelijk aan bij de begrippen uit het Besluit activiteiten leefomgeving en andere relevante wetten en regels. In de praktijk kunnen ook andere termen voorkomen. Daarom is in deze bijlage bij een aantal begrippen ook een alternatieve omschrijving gegeven, zodat duidelijk is wat met een bepaald begrip is bedoeld.
Bekijk deze tabel in een popup venster
Begrip of afkorting | Betekenis | Alternatieve omschrijving |
ADR | ADR staat voor Accord européen relatif au transport international de marchandises Dangereuses par Route. Het is het Europese verdrag over het vervoer van gevaarlijke stoffen over de weg. | |
Afleverdruk | Druk in de tankinstallatie gemeten aan de uitgaande kant van de tankzuil | |
Afleverslang | Flexibele slang, inclusief de koppelingen en de vulaansluiting, die deel uitmaakt van de tankzuil waarmee brandstof wordt getankt | Tankslang, Slang |
Afsluiter | Onderdeel van een installatie of leiding om de doorstroming te regelen De afsluiter regelt het helemaal of gedeeltelijk openen of sluiten van een doorstroomopening. Er zijn handbediende en op afstand gestuurde afsluiters. Er zijn ook afsluiters die dienen als noodstopvoorziening. | |
Arbeidshygiënische strategie | Zie artikel 3 van de Arbeidsomstandighedenwet en artikel 4.4 van het Arbeidsomstandighedenbesluit | |
ATEX | Atmosphères Explosibles Het begrip ATEX wordt gebruikt als korte naam voor twee Europese richtlijnen die gaan over explosiegevaar. | |
Bal | Besluit activiteiten leefomgeving | |
Bbl | Besluit bouwwerken leefomgeving | |
BBT | Beste beschikbare technieken Dit zijn de meest doeltreffende methodes die technisch en economisch haalbaar zijn om emissies en andere nadelige gevolgen voor het milieu van een bedrijf te voorkomen of te beperken. | |
Bedrijfsterrein | Terrein waarop de activiteiten van het bedrijf plaatsvinden, begrensd door de erfgrens | Inrichting, Perceel, Terrein |
Begrenzing van de locatie waar de activiteit wordt verricht | Uit het Besluit activiteiten leefomgeving Dit is in de meeste gevallen de erfgrens van het terrein van het bedrijf. Maar kan ook beperkt zijn tot de grens van de plaats op het bedrijfsterrein waar de gevaarlijke stoffen aanwezig zijn. | Erfgrens, Erfafscheiding, Erfscheiding, Perceelgrens, Kavelgrens, Terreingrens |
Beperkt kwetsbaar object | Beperkt kwetsbaar gebouw zoals bedoeld in het Besluit kwaliteit leefomgeving | |
Bevoegd gezag | Bestuursorgaan dat bevoegd is om toezicht te houden, een vergunning te verlenen of een ander besluit te nemen Meestal is dit de gemeente of provincie. | |
Bkl | Besluit kwaliteit leefomgeving | |
Bob | Bestuurlijk Omgevingsberaad VTH | |
‘Boil-off’-gas | Vloeibaar gemaakt gas dat verdampt door het inlekken van warmte | |
Brandblusmiddel | Brandblusser of brandslanghaspel | |
Brandblusser | Blustoestel, Brandblustoestel, Poederblusser, Blusser, Handblusser | |
Brandstoftank | Tank met brandstof in een voertuig | Brandstofopslag-tank, Brandstofreservoir Tank |
Brandwerendheid | Brandwerendheid gaat over wanden of deuren of andere delen van een constructie. Het geeft aan hoe lang een deel van een constructie een brand kan tegenhouden. De brandwerendheid wordt uitgedrukt in aantal minuten. NEN 6069+A1+C1 beschrijft hoe de brandwerendheid wordt bepaald. | |
Breekkoppeling | Losbreekkoppeling | |
BRL | BeoordelingsRichtlijn | |
Buitenlucht | Plaats in de open lucht met natuurlijke ventilatie Zonder mechanische hulpmiddelen is de luchtsnelheid op die plaats meestal hoger dan 2 m/s en vrijwel nooit lager dan 0,5 m/s. Op die plaats zijn geen hinderende obstakels aanwezig. Een situatie met één wand en een dak geldt als buitenlucht. | Buitenluchtsituatie |
Cascadesysteem | Met waterstofbundel (gasflessenpakketten), is een eenvoudig vulsysteem op basis van drukvereffening | |
CBI | Conformiteitsbeoordelingsinstantie CBI’s zijn instellingen die zijn aangewezen om conformiteitsbeoordelingen uit te voeren. Conformiteitsbeoordeling is een instrument om ervoor te zorgen dat arbeidsmiddelen bij naleving van de instructies veilig en gezond kunnen worden gebruikt. De meest actuele lijst met CBI’s staat op de website van de Inspectie SZW. | |
CLP | Classification, Labelling and Packaging CLP wordt vaak gebruikt als afkorting van de CLP-verordening. Dat is de Europese verordening over de indeling, etikettering en verpakking van stoffen en mengsels. | |
Conformiteitsverklaring | Verklaring van een fabrikant waarin staat dat het apparaat of de installatie is gemaakt volgens code uit het ontwerp Een onafhankelijke partij (NOBO) heeft toezicht uitgevoerd op de productie. | |
Degene die de activiteit verricht | Uit het Besluit activiteiten leefomgeving | Beheerder, Exploitant, Operator |
Domino-effect | Effect waarbij het falen van een gevarenbron leidt tot het falen van een andere gevarenbron en waarbij de (directe) gevolgen van het falen van de eerste gevarenbron kleiner zijn dan de gevolgen van het falen van het vervolgongeval | |
EN | Europese Norm Een Europese norm is geldig voor alle Europese lidstaten. Voor de Nederlandse markt dragen Europese normen de codering NEN-EN. In Duitsland is dat DIN-EN. Er zijn drie organisaties die Europese normen vaststellen:
| |
Explosieve atmosfeer | Mengsel van lucht en brandbare stoffen in de vorm van gassen, dampen, nevels of stof, onder atmosferische omstandigheden waarin de verbranding zich na ontsteking uitbreidt tot het gehele niet-verbrande mengsel | |
Gebruiker volgens WBDA 2016 | Degene die de installatie gebruikt Dit kan ook de exploitant of de beheerder zijn. | |
Gevarenzone-indeling | Indeling van gevaarlijke gebieden in zones, afhankelijk van de waarschijnlijkheid van het aanwezig zijn van een explosieve atmosfeer, volgens het Arbobesluit | |
Grenswaarde | Maximaal toegestane concentratie | |
HAZOP | HAZard and Operability De HAZOP-methode is een standaardmethode voor het identificeren en evalueren van procesafwijkingen en het identificeren van gevaren en ongewenste situaties. | Storingsanalyse |
Hogedrempelinrichting | Seveso-inrichting waar een gevaarlijke stof in een grotere of gelijke hoeveelheid aanwezig is dan/als de genoemde waardes in de Seveso-richtlijn 2012/18/EU, zie Bal | |
Hulpverleningsdiensten | Politie, ambulance, brandweer en andere organisaties van de overheid die hulp verlenen | Hulpdiensten |
IEC | International Electrotechnical Commission Internationale commissie voor het ontwikkelen en publiceren van normen voor elektrische componenten en apparatuur. | |
In afwezigheid van personeel | Uit het Besluit activiteiten leefomgeving | Onbemand, Zonder direct toezicht, Zonder aanwezigheid van personeel |
Intern noodplan | Noodplan dat maatregelen beschrijft om bij incidenten en calamiteiten passend te reageren met als doel ongewenste gebeurtenissen en schadelijke gevolgen daarvan te voorkomen of te beperken Het gaat om organisatorische en technische maatregelen binnen het bedrijf. | Noodplan, Calamiteitenplan |
Interne veiligheidsafstand | Minimumafstand bedoeld om escalatie van een voorzienbaar incident in of nabij een PGS voorziening naar een installatie-onderdeel, bouwwerken, opslagen en mensen niet zijnde werkenden (domino-effect) te voorkomen of te beperken Deze interne veiligheidsafstand heeft geen relatie met afstanden in verband met explosieveiligheid als bedoeld in het Arbeidsomstandighedenbesluit en is niet bedoeld om gebouwen en plekken te beschermen waar mensen werkzaam zijn. | |
ISO | International Organization for Standardization Internationale Organisatie voor Standaardisatie ISO stelt normen vast. Het is een samenwerkingsverband van nationale standaardisatieorganisaties in een groot aantal landen. | |
KvI | Keuring voor Ingebruikneming | |
Kwetsbaar object | Kwetsbaar gebouw zoals bedoeld in het Besluit kwaliteit leefomgeving | |
LEL | Onderste explosiegrens Concentratie van brandbaar gas of brandbare damp in de lucht beneden welke de atmosfeer niet explosief is LEL is de afkorting van de Engelse term Lower Explosive Limit. | |
Losslang | Slang waarmee opslagtanks vanuit een tankwagen met brandstof worden gevuld | Vulslang |
Milieubelastende activiteit | In de Omgevingswet omschreven als een activiteit die nadelige gevolgen voor het milieu kan hebben Het Besluit activiteiten leefomgeving wijst milieubelastende activiteiten aan. De activiteiten met gevaarlijke stoffen uit deze PGS zijn aangewezen als milieubelastende activiteit. | |
Mobiel tankstation | Op een motorvoertuig of aanhanger geplaatste installatie van waaruit directe aflevering van waterstof plaatsvindt | |
NEN | NEN staat voor NEderlandse Norm. NEN staat ook voor Stichting Koninklijk NEderlands Normalisatie-instituut. Dat instituut geeft NEN-normen uit. | |
NEN-EN | Europese norm (EN) die door Stichting Koninklijk Nederlands Normalisatie-instituut (NEN) is aanvaard en uitgegeven | |
NEN-EN-IEC | Door IEC vastgestelde internationale norm De norm is als Europese Norm aanvaard. De norm is ook door Stichting Koninklijk Nederlands Normalisatie-instituut (NEN) aanvaard en uitgegeven. | |
NEN-EN-ISO | Door ISO vastgestelde internationale norm De norm is als Europese Norm aanvaard. De norm is ook door Stichting Koninklijk Nederlands Normalisatie-instituut (NEN) aanvaard en uitgegeven. | |
NEN-ISO | Door ISO vastgestelde internationale norm De norm is door Stichting Koninklijk Nederlands Normalisatie-instituut (NEN) aanvaard en uitgegeven. | |
NOBO | Notified Body Een keuringsinstituut of testinstituut dat door de overheid is aangewezen Het instituut test producten en kijkt of deze aan de daarvoor geldende richtlijnen voldoen. | |
Noodstopvoorziening | Voorziening die een apparaat, voertuig of installatie uitschakelt of stilzet of in een veilige toestand brengt Deze is bedoeld om bij een incident of calamiteit verdere escalatie te voorkomen. | Noodstop |
NPR | Nederlandse Praktijkrichtlijn Stichting Koninklijk Nederlands Normalisatie-instituut (NEN) geeft NPR-publicaties uit. Een NPR is een informatieve praktische uitwerking van de bepalingen in een norm. Bijvoorbeeld toelichtingen op normen, constructieve mogelijkheden, werkmethodes en fabricagegegevens. | |
Onbrandbaar | Onbrandbaar bouwmateriaal of onbrandbare stoffen, materialen of producten Het gaat bij onbrandbare bouwmaterialen om onbrandbaarheid volgens NEN 6064. | |
Opslagtank | Uit het Besluit activiteiten leefomgeving | Opslagreservoir, Tank, Reservoir |
Opvangvoorziening | Opvangbak, Lekbak | |
PED | Pressure Equipment Directive Richtlijn Drukapparatuur Richtlijn 2014/68/EU van het Europees Parlement en de Raad van 15 mei 2014 betreffende de harmonisatie van de wetgevingen van de lidstaten inzake het op de markt aanbieden van drukapparatuur De PED-richtlijn beschrijft “essentiële veiligheidseisen” voor drukapparatuur. Het gaat om algemene veiligheid en bescherming tegen zowel persoonlijk letsel als materiële schade. Onder de PED-richtlijn vallen alle producten en installaties met een druk die hoger is dan 50 kPa. De richtlijn is in Nederland geïmplementeerd in het WBDA 2016. | |
PRD | Praktijkregels voor Drukapparatuur Deze praktijkregels bevatten uitleg over alle regels uit het Warenwetbesluit drukapparatuur 2016. De Technische Commissie van Drukapparatuur van NEN stelt deze praktijkregels op. De PRD zijn te verkrijgen via de website van de SDU. | |
QRA | Quantitative Risk Assessment/Analysis Kwantitatieve risicoanalyse QRA is een rekenmethode om de externe risico’s van het gebruiken, vervoeren en opslaan van gevaarlijke stoffen inzichtelijk te maken. Voor het bepalen van de risico’s voor de externe veiligheid worden in een QRA zowel de kansen op als de effecten van incidenten met gevaarlijke stoffen in de berekening opgenomen. | Kwantitatieve risicoanalyse |
REACH | Registratie, Evaluatie, Autorisatie en restrictie van Chemische stoffen REACH is een Europese verordening over de productie van en handel in chemische stoffen. Het beschrijft waar bedrijven en overheden zich aan moeten houden. Deze verordening geldt voor alle landen van de Europese Unie. | |
SAE | Society for Automotive Engineering SAE is een Amerikaans instituut voor deskundigen in de automotive-industrie. SAE stelt ook normen en standaarden op. | |
SAE J 2601 | Publicatie J 2601 van de SAE – Fueling Protocols for Light Duty and Medium Duty Gaseous Hydrogen Surface Vehicles De norm geeft randvoorwaarden voor de af te leveren waterstof. | |
Seveso-inrichting | Een of meer Seveso-installaties op een locatie die volledig wordt beheerd door diegene die de Seveso-inrichting exploiteert, met inbegrip van de gemeenschappelijke of bijbehorende infrastructuur of activiteiten, zie Bal | |
Seveso-installatie | Technische eenheid waarin een gevaarlijke stof als bedoeld in artikel 3, lid 10, van de Seveso-richtlijn wordt gemaakt, gebruikt, verwerkt of opgeslagen, met inbegrip van de uitrusting, leidingen, machines, gereedschappen, private spoorwegemplacementen, laadkades, aanlegsteigers, pieren, depots en andere constructies die nodig zijn voor de werking daarvan, zie Bal | |
SWIFT | Structured What If Technique Methode voor het uitvoeren van een risicoanalyse | |
Tanken van brandstof | Uit het Besluit activiteiten leefomgeving | Afleveren, Brandstof tanken, Benzine tanken |
Tankstation | Het bieden van gelegenheid voor het tanken van gemotoriseerde voertuigen of werktuigen Dit is zowel een openbaar tankstation als een gelegenheid voor het tanken bij een bedrijf. | |
Tankzuil | Uit het Besluit activiteiten leefomgeving: Samenbouw van onderdelen voor het tanken van brandstof. De leidingen die de brandstof aanvoeren vanuit de opslagtank, compressor of bufferopslag, horen hier ook bij. | Afleverzuil Afleverpomp Aflevertoestel Afleverinstallatie Benzinepomp Dispenser Pompzuil |
Ten hoogste | Uit het Besluit activiteiten leefomgeving | Maximaal |
Ten minste | Uit het Besluit activiteiten leefomgeving | Minstens, Minimaal |
Terugslagklep | Klep in een installatie die ervoor zorgt dat gassen of vloeistoffen niet kunnen terugstromen | Terugslag-voorziening |
Verplaatsbaar waterstoftankstation | Installatie voor het afleveren van waterstof, die zodanig is ontworpen en geconstrueerd dat deze op eenvoudige wijze te transporteren is | |
VNG | Vereniging Nederlandse Gemeenten | |
VNO-NCW | Vereniging VNO-NCW is een organisatie van werkgevers. VNO-NCW is ontstaan uit een fusie van het Verbond van Nederlandse Ondernemingen (VNO) en het Nederlands Christelijk Werkgeversverbond (NCW). | |
Voldoet aan / Volgens / Zoals dat staat in | Overeenkomstig | |
VTH | Vergunningverlening, Toezicht en Handhaving | |
Vulaansluiting | Onderdeel van de afleverslang bij een tankzuil De vulaansluiting zorgt voor een vaste verbinding van de afleverslang met het voertuig of vaartuig. Deze komt voor bij tanken van gasvormige brandstoffen. | Vulkoppeling |
Vulpistool | Onderdeel van de afleverslang bij een tankzuil Een vulpistool wordt gebruikt bij het tanken van benzine, diesel en andere vloeibare brandstoffen. | |
Vulpunt | Onderdeel van een installatie met een opslagtank Het vullen van de opslagtank gebeurt via het vulpunt. | |
VvI | Verklaring van Ingebruikneming | |
Warmtestraling | Straling als gevolg van een brand aangegeven door een warmtestralingscontour op de omgeving in kW/m2. | Stralingsbelasting Warmtestralings-belasting Warmtebelasting |
Werktuig | Uit het Besluit activiteiten leefomgeving | |
WBDA 2016 | Warenwetbesluit drukapparatuur 2016 | |
Wvr | Wet veiligheidsregio's |
Bijlage BNormen en bronnen
B.1Normatieve documenten en normen
Deze bijlage bevat normen en andere documenten die zijn genoemd in de maatregelen, normatieve hoofdstukken en bijlagen. Voor zover een norm (zoals NEN of ISO) of een ander normdocument of een andere specificatie waarnaar in een voorschrift in deze richtlijn wordt verwezen, betrekking heeft op de uitvoering van constructies, toestellen en apparaten, wordt bedoeld de uitgegeven publicatie inclusief wijzigings- of correctiebladen zoals die op het moment van de publicatie van deze richtlijn luidde.
Norm met versie | Titel |
NEN 6069+A1+C1:2019 | Beproeving en klassering van de brandwerendheid van bouwdelen en bouwproducten |
NEN-EN 2:1994 | Brandklassen |
NEN-EN 3:reeks | Draagbare blustoestellen |
NEN-EN 1012-3:2013 | Compressoren en vacuümpompen – Veiligheidseisen – Deel 3: Procescompressoren |
NEN-EN 1363-1:2012 | Bepaling van de brandwerendheid – Deel 1: Algemene eisen |
NEN-EN-IEC 60079-14:2014 | Explosieve atmosferen – Deel 14: Ontwerp, keuze en opstelling van elektrische installaties |
NEN-EN-IEC 60079-29-2:2015 | Explosieve atmosferen – Deel 29-2: Gas detectoren – Selectie, installatie, gebruik en onderhoud van detectoren van brandbare gassen en zuurstof |
NEN-EN-IEC 62305:reeks | Bliksembeveiliging |
NPR 7910-1:2010 | Gevarenzone-indeling met betrekking tot explosiegevaar – Deel 1: Gasexplosiegevaar, gebaseerd op NEN EN IEC 60079-10-1:2009 |
NPR 7910-2:2010 | Gevarenzone-indeling met betrekking tot explosiegevaar – Deel 2: Stofexplosiegevaar, gebaseerd op NEN EN IEC 60079-10-2:2009 |
NPR-CLC-IEC/TR 60079-32 1:2018 | Explosieve atmosferen – Deel 32-1: Richtlijnen voor elektrostatische risico's |
B.2Informatieve documenten en bronnen
Bekijk deze tabel in een popup venster
Nummer | Titel | Vindplaats |
[1] | ADR 2019 | |
[2] | Arbeidsomstandighedenwet | |
[3] | Arbeidsomstandighedenbesluit | |
[4] | Arbeidsomstandighedenregeling | |
[5] | Warenwetbesluit drukapparatuur 2016 | |
[6] | Warenwetregeling drukapparatuur 2016 | |
[7] | Warenwetbesluit drukvaten van eenvoudige vorm 2016 | |
[8] | Warenwetbesluit explosieveilig materieel 2016 | |
[9] | Warenwetbesluit machines | |
[10] | Wet veiligheidsregio's | |
[11] | Besluit veiligheidsregio's | |
[12] | Omgevingswet | |
[13] | Omgevingsbesluit | |
[14] | Besluit activiteiten leefomgeving | |
[15] | Besluit bouwwerken leefomgeving | |
[16] | Besluit kwaliteit leefomgeving | |
[17] | Wet vervoer gevaarlijke stoffen | |
[18] | Regeling vervoer over land van gevaarlijke stoffen | |
[19] | Handreiking Brandweer Nederland incidenten met waterstoftoepassingen, Publicatiereeks Gevaarlijke stoffen, 1 december 2016, documentnummer 2016-006 | |
[20] | Handreiking Generieke Risicobenadering PGS Nieuwe stijl, Publicatiereeks Gevaarlijke Stoffen, versie 1.1 (maart 2017) | |
[21] | PGS 6: Aanwijzingen voor de implementatie van het BRZO 2015, Publicatiereeks Gevaarlijke Stoffen 6 – versie 1.0 (november 2016) | |
[22] | Report: Internal Safety Distances for PGS 35, Publicatiereeks Gevaarlijke stoffen, versie 1.0 | |
[23] | Waterstof: afleverinstallaties van waterstof voor wegvoertuigen, Publicatiereeks gevaarlijke stoffen, versie 1.0 (april 2015) | Publicatiereeks Gevaarlijke Stoffen |
[24] | NEN 2559:2001, Onderhoud van draagbare blustoestellen | |
[25] | NEN-EN 1317:reeks, Afschermende constructies voor wegen | |
[26] | NEN-EN 13458-1, Cryogene vaten – Vacuüm geïsoleerde statische vaten – Deel 1: Fundamentele eisen | |
[27] | NEN-EN 13458-2, Cryogene vaten – Vacuüm geïsoleerde statische vaten – Deel 2: Ontwerp, fabricage, inspectie en beproeving | |
[28] | NEN-EN-IEC 60079-10-1:2015, Explosieve atmosferen – Deel 10-1: Classificatie van gebieden – Explosieve gasatmosferen | |
[29] | NEN-EN-ISO 14001:2015, Milieumanagementsystemen – Eisen met richtlijnen voor gebruik | |
[30] | NEN-EN-ISO 17268:2016, Vulaansluitingen voor wegvoertuigen met gecomprimeerd waterstof als motorbrandstof | |
[31] | NTA 8620:2016, Specificatie van een veiligheidsmanagement-systeem voor risico's van zware ongevallen | |
[32] | ISO 45001:2018, Managementsystemen voor gezond en veilig werken – Eisen met richtlijnen voor gebruik ISO 45001 vervangt de OHSAS 18001-norm. In 2021 is de vervanging definitief. | |
[33] | Beoordelingsrichtlijn BRL-K901/03: Regeling Erkenning Installateurs tanks en leidingen voor drukhoudende opslag van LPG, propaan, butaan, DME en aardgas (REIP), KIWA | |
[34] | Handreiking bluswatervoorziening en bereikbaarheid, Brandweer Nederland, november 2012 | |
[35] | Handleiding risicoberekeningen Bevi, RIVM | RIVM |
[36] | Materialen en brandveiligheid, Infopunt Veiligheid van het Instituut Fysieke Veiligheid (IFV), december 2014 | |
[37] | Memo Risico- en effectafstanden waterstoftankstations, RIVM, 3 oktober 2016, kenmerk 20160149 VLH HAS/Sta/sij | |
[38] | Werkwijzer bedrijfsbrandweren 2013, BrandweerBRZO, 14 november 2013, versie 2.0 | |
[39] | ISO 22899-1:2007, Bepaling van de weerstand tegen straalvlammen van passief brandwerend materiaal – Deel 1: Algemene eisen | |
[40] | ATEX 114: Richtlijn 2014/34/EU van het Europees Parlement en de Raad van 26 februari 2014 betreffende de harmonisatie van de wetgevingen van de lidstaten inzake apparaten en beveiligingssystemen bedoeld voor gebruik op plaatsen waar ontploffingsgevaar kan heersen | |
[41] | ATEX 153: Richtlijn 1999/92/EG van het Europees Parlement en de Raad van 16 december 1999 betreffende minimumvoorschriften voor de verbetering van de gezondheidsbescherming en van de veiligheid van werknemers die door explosieve atmosferen gevaar kunnen lopen | |
[42] | Richtlijn 97/23/EG van het Europees Parlement en de Raad van 29 mei 1997 inzake de onderlinge aanpassing van de wetgevingen der lidstaten betreffende drukapparatuur | |
[43] | Richtlijn 2014/68/EU van het Europees Parlement en de Raad van 15 mei 2014 betreffende de harmonisatie van de wetgevingen van de lidstaten inzake het op de markt aanbieden van drukapparatuur | |
[44] | Verordening persoonlijke beschermingsmiddelen Verordening (EU) 2016/425 van het Europees Parlement en de Raad van 9 maart 2016 betreffende persoonlijke beschermingsmiddelen | |
[45] | Determination of Safety Distances, European Industrial Gases Association AISBL, DOC 75/07/E | |
[46] | Fueling Protocols for Light Duty Gaseous Hydrogen Surface Vehicles J2601_201407 |
Bijlage CInterne veiligheidsafstanden
Inleiding
Een interne veiligheidsafstand is de minimumafstand tussen het potentiele gevaar (bijvoorbeeld een installatie met gevaarlijke stoffen) en een object (persoon, installatie of omgeving). Het gaat om de afstand die het effect van het mogelijke incident zal mitigeren en waarmee wordt voorkomen dat een klein incident escaleert tot een groot incident (ook bekend als domino-effect).
De in Hoofdstuk 7 opgenomen interne afstanden zijn ontleend aan het Report: Internal Safety Distances for PGS 35, versie 1.0 (hierna: rapport). De uitgangspunten staan in het rapport beschreven en zijn in deze bijlage samengevat. De afstanden zijn overeenkomstig de afstanden zoals weergegeven in afbeelding 7 in het rapport. De Afbeelding 3 is overgenomen uit dit rapport.
Afbeelding 3 – Interne veiligheidsafstanden
BRON: Report: Internal Safety Distances for PGS 35, versie 1.0 (afbeelding 7)
Uitgangspunten rapport
De definities die worden gebruikt in het rapport, zijn ontleend aan de definities zoals die worden gebruikt door de European Industrial Gases Association (EIGA) in hun rapport uit 2007, IGC Doc 75/07/E: Determination of safety distances.
Voor PGS 35 is uitgegaan van een incident dat kan optreden gedurende normale operatie en met een frequentie hoger dan 10-5 per jaar. De scenario’s die worden beschouwd in het rapport, zijn daarom gebaseerd op lekkages en niet op minder frequente scenario’s zoals catastrofaal falen of grote lekkages. De interne veiligheidsafstand is niet bedoeld om beveiliging te bieden tegen zulke scenario’s. Deze grote scenario’s behoren te worden beoordeeld met andere methodes om de frequentie te reduceren tot een acceptabel niveau.
Als niet wordt voldaan aan de afstand, zijn aanvullende maatregelen nodig. Met die aanvullende maatregelen kan de veiligheidsafstand opnieuw worden bepaald. Voorbeelden van aanvullende maatregelen zijn:
- een brandwerende muur, om escalatie te voorkomen, of
- het aanpassen van het ontwerp van de installatie (functioneren tijdens normale bedrijfsvoering) om de ernst van het incident te reduceren.
Voor afwijkingen die kunnen optreden tijdens normale bedrijfsvoering, zoals afblazen, behoort een interne veiligheidsafstand te worden bepaald of maatregelen toegepast om een zogenoemd ‘geen schade’-effect te realiseren.
In het rapport zijn de volgende aannames gebruikt voor het beoordelen van mogelijke incidenten:
- een minimumfrequentie van 10-5 per jaar gebaseerd op de drempelfrequentie (uit het EIGA-document);
- een lekgrootte van 10 % van de leidingdiameter (bron: Handleiding risicoberekeningen Bevi);
- flenslekkages zijn kleiner en zijn daarom buiten beschouwing gelaten;
- als gevolg van een hogere faalfrequentie zijn lekkages bepalend voor veiligheidsafstanden (bron: PGS 35-werkgroepleden);
- catastrofaal falen valt buiten de scope (frequentie <10-6);
- ontsteking is waarschijnlijker dan vertraagde ontsteking met explosie als gevolg;
- on-site-waterstofproductie door middel van ‘steam methane reforming’ (SMR) ook beschouwd: catastrofaal falen valt buiten de scope (frequentie <10-6);
- de warmteweerstand van een dubbelwandige, vacuümgeïsoleerde opslag voor vloeibare waterstof wordt verondersteld te zijn: 35 kW/m2;
- tijdens het afleveren van waterstof aan de afleverinstallatie is lekkage van de slang het meest waarschijnlijke scenario. Dat betekent dat de lekkagesnelheid wordt bepaald door de diameter van de afsluiter van de trailer. Die afmeting is meestal of 1 mm of 3 mm. Deze afmeting is gebruikt bij de berekeningen.
Toelichting op relatie tussen veiligheidsafstand en frequentie van vrijkomen
Interne veiligheidsafstanden worden niet gebaseerd op scenario’s die optreden met een initiële frequentie kleiner dan 10-5 per jaar. Voor de vaststelling van de frequentie van optreden van een scenario kan worden gebruikgemaakt van methodes als LOPA (Layer of Protection Analysis) of QRA (Quantitative Risk Assessment).
Bijlage DRelevante wet- en regelgeving
D.1Inleiding
Een groot deel van de regels voor gevaarlijke stoffen staat in nationale wetgeving, al dan niet gebaseerd op Europese richtlijnen, of volgt rechtstreeks uit Europese verordeningen.
Op de website van de Rijksoverheid staat de meest actuele versie van de nationale wet- en regelgeving. Op de website van de Europese Unie staat de meest actuele versie van Europese regelgeving.
D.2Omgevingswet
De Omgevingswet bevat regels voor ruimte, wonen, infrastructuur, milieu, natuur en water en regelt daarmee het benutten en beschermen van de leefomgeving. Onder de Omgevingswet hangen vier algemene maatregelen van bestuur en een ministeriële regeling met de regels voor het praktisch uitvoeren van de wet. De algemene maatregelen van bestuur zijn het Besluit activiteiten leefomgeving (Bal), het Besluit kwaliteit leefomgeving (Bkl), het Besluit bouwwerken leefomgeving (Bbl) en het Omgevingsbesluit. De ministeriële regeling is de Omgevingsregeling.
Algemene informatie over de Omgevingswet staat op het omgevingswetportaal. Daar staat ook meer informatie over de vier besluiten.
Omgevingsbesluit
Het Omgevingsbesluit richt zich tot burgers, bedrijven en de overheid. Het Omgevingsbesluit regelt in aanvulling op de Omgevingswet onder meer welk bestuursorgaan het bevoegd gezag is om een omgevingsvergunning te verlenen en welke procedures gelden. Ook regelt dit besluit wat de betrokkenheid is van andere bestuursorganen, adviesorganen en adviseurs bij de besluitvorming, en een aantal op zichzelf staande onderwerpen, zoals de milieueffectrapportage.
Besluit activiteiten leefomgeving
Het Besluit activiteiten leefomgeving (Bal) bevat, samen met het Besluit bouwwerken leefomgeving, de algemene regels waaraan burgers en bedrijven zich moeten houden als ze bepaalde activiteiten uitvoeren in de fysieke leefomgeving. Ook bepaalt het besluit voor welke activiteiten een omgevingsvergunning nodig is. Dit besluit bevat regels om het milieu, waterstaatwerken, wegen en spoorwegen, zwemmers en cultureel erfgoed te beschermen. Het Bal verwijst voor verschillende activiteiten naar de PGS-richtlijnen.
Besluit bouwwerken leefomgeving
In het Besluit bouwwerken leefomgeving (Bbl) staan regels waaraan burgers en bedrijven zich moeten houden als ze bepaalde activiteiten uitvoeren in de fysieke leefomgeving. Daaronder vallen bouwen, verbouwen, gebruiken, in stand houden en slopen van bouwwerken. Het gaat om regels over veiligheid, gezondheid, duurzaamheid en bruikbaarheid.
Een belangrijke doelstelling van het Bbl is het kunnen beheersen van een brand zodat mensen veilig kunnen vluchten en de brand zich niet uitbreidt naar andere gebouwen. Nieuwe gebouwen moeten zijn ingedeeld in brandcompartimenten.
In het Bbl staan regels voor de aanwezigheid en beschikbaarheid van voorzieningen voor incidentbestrijding, zoals bluswatervoorzieningen op eigen terrein, de bereikbaarheid van bouwwerken voor hulpdiensten en de beschikbaarheid van opstelplaatsen voor brandweervoertuigen.
Besluit kwaliteit leefomgeving
In het Besluit kwaliteit leefomgeving (Bkl) staan de inhoudelijke normen voor gemeenten, provincies, waterschappen en het Rijk met het oog op het realiseren van de nationale doelstellingen en het voldoen aan internationale verplichtingen.
In het Bkl staan instructieregels voor het omgevingsplan over bijvoorbeeld rampenbestrijding en externe veiligheid. Voor veel voorkomende en meer uniforme activiteiten bevat het Bkl vaste risicoafstanden. Ook staan in het Bkl beoordelingsregels voor omgevingsvergunningen met het oogmerk van bescherming van de fysieke leefomgeving tegen externe veiligheidsrisico’s.
Omgevingsregeling
In de Omgevingsregeling zijn onder andere de gegevens en bescheiden benoemd die bij een aanvraag om een omgevingsvergunning moeten worden verstrekt, zijn technische uitvoeringsvoorschriften gegeven voor milieubelastende activiteiten en zijn de rekenmethodes aangegeven die moeten worden toegepast bij het berekenen van het plaatsgebonden risico en de afstanden van de aandachtsgebieden. Ook zijn in de Omgevingsregeling de versies aangegeven van de normdocumenten waarnaar in de besluiten en in de Omgevingsregeling wordt verwezen.
Seveso
De Seveso III-richtlijn (2012/18/EG) is op grond van de Omgevingswet, de Arbeidsomstandighedenwet en de Wet veiligheidsregio’s voor een groot deel geïmplementeerd in het Besluit activiteiten leefomgeving. Paragraaf 4.2 van dat besluit bevat eisen voor bedrijven die werken met grote hoeveelheden gevaarlijke stoffen (voorheen Brzo-bedrijven). Deze eisen hebben zowel betrekking op de technische kant van veiligheid, als op aspecten voor de bedrijfsvoering, zoals veiligheidsbeleid, procedures en communicatie.
D.3Chemische stoffen
CLP
CLP is een Europese verordening (1272/2008/EG) over indeling en etikettering van chemische stoffen. CLP staat voor Classification, Labelling and Packaging (indeling, etikettering en verpakking). Om veilig om te gaan met chemische stoffen moeten deze worden voorzien van etiketten volgens een gestandaardiseerd systeem. Op deze etiketten staat naast de werking ook welke beschermmaatregelen nodig zijn.
Meer informatie staat op de website Chemische stoffen goed geregeld!
REACH
REACH is een Europese verordening (EC 1907/2006) over de productie van en handel in chemische stoffen. Reach staat voor Registratie, Evaluatie, Autorisatie en restrictie van CHemische stoffen. De leverancier moet zorgen voor een veiligheidsinformatieblad bij elke chemische stof. De eindgebruiker moet zich houden aan de maatregelen in dit veiligheidsinformatieblad.
Meer informatie staat op de website Chemische stoffen goed geregeld!
D.4Arbeidsomstandighedenwetgeving
Arbeidsomstandighedenwet De Arbeidsomstandighedenwet (Arbowet) bevat rechten en plichten voor zowel werkgever als werknemer op het gebied van arbeidsomstandigheden. De Arbowet bevat met name doelvoorschriften. Het Arbeidsomstandighedenbesluit geeft een uitwerking van de Arbowet. De Arbeidsomstandighedenregeling geeft op haar beurt een uitwerking van regels in het Arbobesluit.
Meer informatie staat op het Arboportaal.
Arbeidsomstandighedenbesluit
In het Arbeidsomstandighedenbesluit (Arbobesluit) staan regels over bijvoorbeeld arbozorg, organisatie van het werk, inrichting van arbeidsplaatsen, gevaarlijke stoffen en persoonlijke beschermingsmiddelen.
Arbeidsomstandighedenregeling
In de Arbeidsomstandighedenregeling (Arboregeling) staan bijvoorbeeld regels over de taken van de arbodienst en nadere eisen voor onder andere veiligheid van tankschepen en gevaarlijke stoffen, beeldschermarbeid, arbeid onder overdruk, arbeidsmiddelen, veiligheids- en gezondheidssignalering.
Verordening persoonlijk beschermingsmiddelen
Deze Europese verordening bevat eisen voor het ontwerp en de productie van persoonlijke beschermingsmiddelen (2016/425). De verordening heeft tot doel om de gezondheid en de veiligheid van gebruikers te waarborgen en om het mogelijk te maken dat deze beschermingsmiddelen binnen de hele Europese Unie worden verkocht en gebruikt.
D.5Warenwet
Warenwet
De Warenwet bevat regels met het oog op productveiligheid om de gezondheid en veiligheid van de gebruiker van dat product te beschermen. Dit kan een werknemer of een consument zijn. In de onderliggende Warenwetbesluiten staan regels voor de fabrikant, leverancier en andere marktpartijen. Die regels zorgen ervoor dat een product voldoet aan essentiële gezondheids- en veiligheidseisen uit Europese richtlijnen.
Warenwetbesluit drukvaten van eenvoudige vorm
In het Warenwetbesluit drukvaten van eenvoudige vorm staan regels over het op de markt brengen van drukvaten van eenvoudige vorm. In dit besluit is de Europese richtlijn (2014/29/EU) voor drukvaten van eenvoudige vorm geïmplementeerd.
Warenwetbesluit machines
In het Warenwetbesluit machines staan regels over machines, waaronder veiligheid, keuring en certificering. In de Warenwetregeling machines staan nadere eisen.
D.6Wet veiligheidsregio's
Wet veiligheidsregio’s
De Wet veiligheidsregio’s beoogt een efficiënte en kwalitatief hoogwaardige organisatie te bereiken van de brandweerzorg, geneeskundige hulpverlening en crisisbeheersing. Dit gebeurt onder één regionale bestuurlijke regie. Op grond van deze wet kan het bestuur van een veiligheidsregio bepalen dat een bedrijf een bedrijfsbrandweer moet hebben.
Meer informatie staat op de website van het ministerie van Justitie en Veiligheid.
Besluit veiligheidsregio's
In het Besluit veiligheidsregio’s staat een beschrijving van de procedure die het bestuur van de veiligheidsregio moet volgen om te bepalen of een bedrijf een bedrijfsbrandweer moet hebben. Ook is in dit besluit geregeld welke eisen aan een bedrijfsbrandweeraanwijzing kunnen worden verbonden.
D.7Vervoer
Het vervoer van gevaarlijke stoffen valt onder diverse internationale verdragen, overeenkomsten en richtlijnen. De internationale regels zijn onder andere geïmplementeerd in de Wet vervoer gevaarlijke stoffen.
Wet vervoer gevaarlijke stoffen en de ADR
De regels die gelden voor het vervoer van gevaarlijke stoffen staan in de Wet vervoer gevaarlijke stoffen. Het gaat onder meer om regels over:
- vervoermiddelen (zoals tankwagens, schepen, opslagtankwagens);
- chauffeurs (opleiding en training);
- vervoersdocumenten;
- verpakkingen en etikettering;
- laden en lossen.
Voor de activiteiten in de PGS-richtlijnen zijn de regels voor vervoer van gevaarlijke stoffen over de weg het meest relevant. De Regeling vervoer over land van gevaarlijke stoffen bevat specifieke voorschriften voor het vervoer van gevaarlijke stoffen over de weg. Als bijlage bij deze regeling zijn de internationale regels voor het vervoer van gevaarlijke stoffen opgenomen, afkomstig uit de ADR.
De ADR is een Europese overeenkomst voor het internationale vervoer van gevaarlijke goederen over de weg. De Europese richtlijn 94/55/EG schrijft voor dat de lidstaten de ADR in eigen wetgeving implementeren.
De ADR stelt niet alleen regels voor het vervoer over de weg, maar ook voor het laden en lossen van gevaarlijke goederen.
Meer informatie staat op de website van de Rijksoverheid. Daar staat ook informatie over de ADR.
Bijlage EArbeidsomstandighedenwetgeving
De Arbeidsomstandighedenwet (Arbowet) bevat rechten en plichten voor werkgevers en werknemers op het gebied van arbeidsomstandigheden. De Arbowet bevat met name doelvoorschriften. Het Arbeidsomstandighedenbesluit geeft een uitwerking van de Arbowet. De Arbeidsomstandighedenregeling geeft weer een uitwerking van regels in het Arbobesluit. In de Verordening persoonlijke beschermingsmiddelen staan eisen voor persoonlijke beschermingsmiddelen.
Meer informatie staat op het Arboportaal.
Risico-inventarisatie en evaluatie (RI&E)
Elk bedrijf met personeel moet (laten) onderzoeken of het werk gevaar kan opleveren of schade kan veroorzaken aan de gezondheid van de werknemers. Dit onderzoek heet een RI&E. Dit staat in artikel 5 van de Arbeidsomstandighedenwet. De RI&E moet schriftelijk worden vastgelegd. Hoofdstuk 4 van het Arbeidsomstandighedenbesluit bevat aanvullende verplichtingen voor de RI&E voor gevaarlijke stoffen.
Aanvullende Risico-inventarisatie en -evaluatie-regeling (ARIE-regeling)
Bedrijven waar een bepaalde hoeveelheid gevaarlijke stoffen in installaties aanwezig is of kan worden gevormd (ongeacht beoogde handelingen), moeten een ARIE uitvoeren. De ARIE is gericht op het voorkomen van zware ongevallen. Een bedrijf moet op basis van de ARIE maatregelen treffen. De ARIE-regeling staat in het Arbeidsomstandighedenbesluit.
Voorkomen van blootstelling aan gevaarlijke stoffen
In de Arbeidsomstandighedenwet- en regelgeving is meer informatie te vinden over het voorkomen van blootstelling aan gevaarlijke stoffen bij werknemers. Dit is de minimalisatieplicht van de werkgever. Voor het nemen van beschermende maatregelen geldt een vastgestelde volgorde, de arbeidshygiënische strategie. Deze strategie beschrijft dat maatregelen op het niveau van de bron als eerste overwogen moeten worden, daarna collectieve maatregelen en pas als laatste individuele maatregelen als persoonlijke beschermingsmiddelen.
Meer informatie staat op het Arboportaal.
Intern noodplan
Een intern noodplan is een draaiboek waarin systematisch staat aangegeven wat de organisatie moet doen bij een incident of calamiteit. Een goed voorbereide hulpverlening draagt bij aan het zo veel mogelijk beperken van de gevolgen ervan voor mensen en omgeving. Elke werkgever van een bedrijf met bepaalde hoeveelheden gevaarlijke stoffen moet zorgen dat er een intern noodplan is. Dat staat in artikel 2.5c van het Arbeidsomstandighedenbesluit. In artikel 2.4 van het Arbeidsomstandighedenbesluit staan de grenzen voor de hoeveelheden gevaarlijke stoffen. Boven die grenzen vallen bedrijven onder de ARIE-regeling en is een intern noodplan verplicht.
Een intern noodplan bevat in elk geval de onderwerpen die staan in bijlage II van de Arbeidsomstandighedenregeling.
Meer informatie over interne noodplannen staat op het Arboportaal.
Borden en pictogrammen
De werkgever is verplicht borden te gebruiken op plaatsen en bij installaties die gevaar voor de gezondheid of de veiligheid kunnen opleveren. De eisen voor borden en pictogrammen staan in de artikelen 8.9, 8.10 en 8.11 van de Arbeidsomstandighedenregeling. Hier staan onder andere eisen over de uitvoering, de begrijpelijkheid en de plaatsing van borden. Veiligheidsborden moeten in één oogopslag duidelijk maken welk gevaar dreigt, wat verboden is of juist verplicht.
Om misverstanden te voorkomen gelden er normen voor het ontwerp, het beeld (pictogram), de tekst en het kleurgebruik. In bijlage XVIII van de Arbeidsomstandighedenregeling staat welke borden in welke situatie moeten worden gebruikt.
In de CLP-verordening staan pictogrammen voor de aanduiding van gevaareigenschappen van chemische stoffen.
Bijlage FVerschillen met de vorige versie
Deze PGS komt voor het grootste deel inhoudelijk overeen met de vorige versie van deze publicatie. Het afleveren aan werktuigen en het inpandig afleveren is nieuw in deze PGS.
Een aantal maatregelen is niet meer opgenomen. Reden daarvoor is dat ze niet voortvloeien uit de risicoanalyse of al in andere wetgeving zijn opgenomen.
Een aantal maatregelen is inhoudelijk gewijzigd. Dit is gebeurd op basis van de risicoanalyse of nieuwe inzichten. Beoordeeld is dat vanwege deze wijzigingen geen implementatietermijnen nodig zijn.
Maatregelen die inhoudelijk niet zijn gewijzigd, zijn vaak wel redactioneel aangepast. Dit is gebeurd vanwege PGS Nieuwe Stijl.
Bijlage GVoorbeeld onderhoudsschema
In M49 (Keuring en controle – Schema) is opgenomen dat onderhoud moet plaatsvinden volgens een vastgesteld schema. Tabel 8 bevat een voorbeeld van zo’n schema.
Tabel 2 – Voorbeeld van een onderhoudsschema
Bekijk deze tabel in een popup venster
Activiteit (controle op:) | A | B | C | B | C | |||||||
Jaar | ||||||||||||
0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
1. Lekdichtheid | ||||||||||||
1.1 | Voor ingebruikneming volgens PRD katern 2.2, hoofdstuk 11 | o | ||||||||||
1.2 | Jaarlijkse visuele uitwendige controle bij cryogene installatieonderdelen op lekkages | x | x | x | o | x | x | x | x | x | o | |
1.3 | Gasdichtheidscontrole (opslagtankaansluitingen, flensverbindingen en appendages, bijvoorbeeld gassnuffelaar) | o | x | x | x | o | x | x | x | x | o | o |
2. Functionele werking appendages | o | x | x | x | o | x | x | x | x | x | o | |
3. Visuele uitwendige inspectie | ||||||||||||
3.1 | Aantasting | o | x | x | x | o | x | x | x | x | x | o |
3.2 | Beschadiging | o | x | x | x | o | x | x | x | x | x | o |
3.3 | Vervuiling | o | x | x | x | o | x | x | x | x | x | o |
3.4 | Conditie en beschadiging van ondersteuning en fundatie | o | x | x | x | o | x | x | x | x | x | o |
4. Functionele beveiliging | ||||||||||||
4.1 | Afblazende drukbeveiliging volgens PRD | o | o | o | ||||||||
4.2 | Overvulbeveiliging | o | x | x | x | o | x | x | x | x | x | o |
4.3 | Noodstopvoorzieningen | o | x | x | x | o | x | x | x | x | x | o |
4.4 | Gasdetectie | o | x | x | x | o | x | x | x | x | x | o |
4.5 | Alarmerings- of notificatiesystemen | x | x | x | x | x | x | x | x | x | x | x |
5. Documentatie | ||||||||||||
5.1 | Controle logboek | o | o | |||||||||
5.2 | Controle VvI, rapportages CBI | o | o | o | ||||||||
5.3 | Controle rapporten routine-inspecties | x | x | x | o | x | x | x | x | x | o | |
5.4 | Installatieschema door CBI goedgekeurd | o | o | o | ||||||||
6. Overige | ||||||||||||
6.1 | Aarding | o | x | x | x | o | x | x | x | x | x | o |
6.2 | Waarschuwingstekens | o | x | x | x | o | x | x | x | x | x | o |
Legenda: A: Keuring voor Ingebruikneming B: routine-inspectie C: periodieke beoordeling X: erkende installateur O: CBI en/of NL-KvG |
Bijlage HVoorbeeld werkinstructie aanleveren
Voor het aanleveren van waterstof moet een vaste procedure door de chauffeur van de tankwagen of batterijwagen worden gevolgd. Dit volgt uit maatregel M32 (Opslagtank vullen – Werkinstructie). Deze bijlage bevat een voorbeeld van een dergelijke werkinstructie.
Deel 1 — Procedure voor het aanleveren van gasvormige waterstof
Het aanleveren van waterstof kan op twee manieren gebeuren:
- met een pomp vanuit de tankwagen;
- op basis van het drukverschil tussen de tankwagen en het opslagmedium.
Tijdens het aanleveren behoort de chauffeur de voorgeschreven persoonlijke beschermingsmiddelen (PBM’s) te dragen. In de procedure behoren de volgende punten te zijn opgenomen:
- het parkeren van de tankwagen op de daarvoor aangewezen opstelplaats, zodat deze in het geval van een calamiteit, zonder manoeuvreren, kan wegrijden;
- het aantrekken van de handrem en het uitschakelen van de motor van de trekker;
- het plaatsen van de wielkeggen onder de wielen van de oplegger, zodat deze zowel in de rijrichting vooruit als achteruit zijn geblokkeerd;
- het loskoppelen en wegrijden van de trekker (indien van toepassing);
- het vaststellen van de vullingsgraad en de inhoud van de opslagtank die moet worden bijgevuld;
- het bepalen van de maximumhoeveelheid bij te vullen waterstof;
- het aangeven van onder welke condities de losslang mag worden aangesloten en mag worden gevuld (bijvoorbeeld vermelden dat losactiviteiten tijdens onweer verboden zijn of welke personen moeten worden geraadpleegd voordat losactiviteiten plaatsvinden);
- het openen van de deuren van het kabinet van de tankwagen, waardoor de wegrijbeveiliging wordt ingeschakeld en, indien aanwezig, de op afstand bedienbare afsluiters in werking kunnen worden gesteld;
- het aansluiten van de aardingskabel op de klem van de te vullen waterstofopslag, waardoor er geen (statische) ontlading kan plaatsvinden tussen de oplegger en de waterstofopslag tijdens het vullen en het aan- en afkoppelen van de slangen (indien van toepassing, of het noodstopcircuit moet worden aangesloten op de oplegger);
- het aankoppelen van de losslang tussen de tankwagen en het vulpunt van de opslagtank;
- het controleren van de aansluitingen op dichtheid;
- het aangeven van hoe de losslang wordt geïnertiseerd en hoe wordt gecontroleerd of er geen lucht in de losslang is ingesloten dat een explosief mengsel met de waterstof kan vormen;
- het aangeven van welke afsluiters moeten worden bediend en hoe deze zijn te herkennen;
Toelichting: De op afstand bedienbare afsluiters (indien aanwezig) op de aansluitingen van de tankwagen kunnen op verschillende manieren worden geopend (er is hiervoor nog geen standaard).
- indien een pomp wordt gebruikt voor het vullen, dan behoort te worden aangegeven hoe deze pomp moet worden in- en uitgeschakeld en hoe moet worden gehandeld bij een noodstop;
- het stoppen van het vullen bij het bereiken van de maximaal toelaatbare vullingsgraad;
- het ontgassen, inertiseren en ontkoppelen van de losslang;
Toelichting: Bij het ontkoppelen van de slang komt mogelijk een geringe hoeveelheid waterstofgas vrij. Losactiviteiten tijdens onweer zijn verboden.
- het veilig opbergen van de losslangen;
Toelichting: De losslangen kunnen in bepaalde gevallen bij de opslagtank horen. In dat geval behoort te worden vermeld hoe deze losslangen veilig moeten worden opgeborgen.
- het ontkoppelen van de aardingsklem en het eventuele noodstopcircuit;
- het plaatsen van de trekker voor de oplegger (indien van toepassing);
- het verwijderen en opbergen van de wielblokken (keggen);
- het controleren of de wegrijbeveiliging is uitgeschakeld;
- het afhandelen van de afleverbon en dergelijke voor de uitgevoerde lossing;
- het ontkoppelen van de handrem en het veilig verlaten van de opstelplaats.
Deel 2 — Procedure(s) voor het aanleveren van een waterstoftubetrailer
Het aanleveren van een waterstoftubetrailer kan op meerdere manieren plaatsvinden:
- cascadelossing voor het vullen van een waterstofopslag;
- rechtstreekse lossing naar de waterstofinstallatie.
Toelichting: Beide loswijzen zijn in detail beschreven in chauffeurshandboeken.
In de procedure behoren de volgende punten te zijn opgenomen:
- het loskoppelen van de trailer;
- het sluiten van alle individuele kranen van de tubes/vaten/pakketten;
- het sluiten van de hogedrukkraan van de tankzuil;
- het geleidelijk openen van de spoelkraan op de tankzuil, om de druk in de hogedruklosslang weg te laten;
- het volledig sluiten van de spoelkraan zodra de losslang drukloos is;
- het ontkoppelen van de noodluchtslang van de trailer/oplegger, indien aanwezig. De noodafsluiter op de trailer/oplegger gaat dan dicht;
- het sluiten van de hogedrukkraan van de oplegger;
- het ontkoppelen van de hogedrukslang en het opbergen ervan;
- het verwijderen van de wielblokken (keggen) en deze opbergen in de daartoe voorziene bergruimte;
- het ontkoppelen van de aardklem van de weg te nemen trailer/oplegger en het zorgvuldig plaatsen ervan op de daartoe voorziene plaats;
- het haken van de trailer/oplegger aan de trekker en het controleren van de verbinding;
- het koppelen van het remsysteem en het inschakelen van de elektriciteit tussen de trekker en de trailer/oplegger;
- het verwijderen en opbergen van de wielblokken (keggen);
- het controleren of de wegrijbeveiliging is uitgeschakeld;
- het afhandelen van de afleverbon en dergelijke ten aanzien van de uitgevoerde lossing;
- het ontkoppelen van de handrem en het veilig verlaten van de opstelplaats.
Deel 3 — Procedure voor het aanleveren van vloeibare waterstof
Tijdens het aanleveren behoort de chauffeur de voorgeschreven persoonlijke beschermingsmiddelen (PBM’s) te dragen. In de procedure behoren de volgende punten te zijn opgenomen:
- het parkeren van de tankwagen op de daarvoor aangewezen opstelplaats, zodat de tankwagen in het geval van een calamiteit kan wegrijden zonder te hoeven manoeuvreren;
- het aantrekken van de handrem en het uitschakelen van de motor van de trekker;
- het plaatsen van de wielblokken onder de wielen van de oplegger, zodat deze zijn geblokkeerd in zowel de rijrichting vooruit als achteruit;
- het ontkoppelen en het wegrijden van de trekker (indien van toepassing);
- het vaststellen van de vullingsgraad en de inhoud van de waterstofopslag;
- het bepalen van de maximumhoeveelheid toe te leveren vloeibare waterstof;
- het aangeven van de condities waaronder mag worden toegeleverd;
- het openen van de deuren van het kabinet van de tankwagen, waardoor de wegrijbeveiliging wordt ingeschakeld. Indien er op afstand bedienbare afsluiters aanwezig zijn, dan behoren die in werking te kunnen worden gesteld;
- het aansluiten van de aardingskabel van tankwagen op waterstofopslag, waardoor er tijdens het aanleveren van vloeibare waterstof geen statische ontlading kan plaatsvinden;
- het aansluiten van een noodstopcircuit (indien aanwezig) waarmee de tankwagen kan worden afgesloten in het geval van een calamiteit. Hierdoor zal de toelevering van vloeibare waterstof vanuit tankwagen naar waterstofopslag worden onderbroken;
- het verwijderen van de blindflenzen of blindkoppelingen van de afsluiters;
- het aankoppelen van de losslang tussen de tankwagen en het vulpunt van de waterstofopslag;
- het controleren van de aansluitingen op dichtheid;
- het aangeven van hoe de interne losslang wordt geïnertiseerd. Ook behoort te worden aangegeven hoe wordt gecontroleerd of er geen lucht in deze losslang is ingesloten;
- het controleren of het verdampte waterstofgas via de afblaasunit kan worden afgevoerd tijdens het op temperatuur brengen van de losslang;
- het binnen de vereiste grenzen houden van het drukverschil om de vloeibare waterstof naar de waterstofopslag te laten stromen;
- het aangeven van welke afsluiters moeten worden bediend en hoe deze zijn te herkennen;
- het stoppen van het aanleveren van vloeibare waterstof bij het bereiken van de maximumvullingsgraad;
- het ontgassen, inertiseren en ontkoppelen van de losslang;
- het veilig opbergen van de losslang. De losslang kan in bepaalde gevallen bij de waterstofopslag horen. In dat geval behoort te worden vermeld hoe deze losslang veilig moet worden opgeborgen;
- het monteren van de blindflenzen of blindkoppelingen van de afsluiters;
- het ontkoppelen van de aardingsklem en het eventuele noodstopcircuit;
- het plaatsen van de trekker voor de oplegger (indien van toepassing);
- het verwijderen en het opbergen van de wielblokken (keggen);
- het controleren of de wegrijbeveiliging is uitgeschakeld;
- het afhandelen van de afleverbon en dergelijke ten aanzien van de uitgevoerde lossing;
- het ontkoppelen van de handrem en het veilig verlaten van de opstelplaats.
Bijlage IVoorbeeld noodinstructie
In M86 (Tankzuil – Instructie ongewone voorvallen) is opgenomen dat een noodinstructie op de tankzuil aanwezig moet zijn. Afbeelding 4 bevat een voorbeeld van een dergelijke noodinstructie.
Afbeelding 4 – Voorbeeld noodinstructie
