33²Afleverinstallaties van vloeibaar aardgas (LNG) voor vaartuigen en drijvende werktuigen

Richtlijn voor veilige aflevering aan vaartuigen en drijvende werktuigen

Concept

Een PGS-richtlijn

Een PGS-richtlijn is een document over activiteiten met gevaarlijke stoffen. In de PGS-richtlijn staan de belangrijkste risico's van die activiteiten voor de veiligheid en gezondheid van werknemers, veiligheid van de omgeving en de brandveiligheid. Ook staan in een PGS-richtlijn de mogelijke gevolgen van die risico's voor het bestrijden van een ramp. Om de risico's te beheersen en de negatieve effecten voor mens en milieu te beperken zijn doelen geformuleerd. Aan deze doelen zijn maatregelen gekoppeld. Met deze maatregelen kan aan de doelen worden voldaan. Naast de in deze PGS genoemde maatregelen is het mogelijk om gelijkwaardige maatregelen te treffen voor zover de wetgeving dit toelaat.

Meer informatie over de PGS-organisatie is te vinden op: publicatiereeksgevaarlijkestoffen.nl . Daar staan ook de actuele publicaties.

PGS Nieuwe Stijl – risicobenadering als basis

In 2015 is gestart met een nieuwe opzet van de PGS-richtlijnen: de PGS Nieuwe Stijl. Een PGS Nieuwe Stijl betekent dat maatregelen tot stand zijn gekomen met een risicobenadering. Dit houdt in dat is geanalyseerd welke risico's er zijn bij activiteiten met de gevaarlijke stof. De situaties waarbij het mis kan gaan en die leiden tot ongewenste, gevaarlijke gevolgen, zijn beschreven in scenario´s. Voor deze scenario's zijn doelen geformuleerd gericht op het beheersen van de risico's. Met maatregelen kan een bedrijf aan een doel voldoen.

De PGS Nieuwe Stijl kent de volgende hoofdelementen:

de wettelijke kaders;
de risicobenadering met de scenario's;
de doelen;
maatregelen om aan de doelen te voldoen

Onderwerpen en doelstellingen PGS-richtlijn

Een PGS-richtlijn geeft invulling aan:

Omgevingsveiligheid ( Omgevingsveiligheid )of Brandbestrijding Omgevingsveiligheid (Brandpreventie);
Arbeidsveiligheid (Arbeidsveiligheid);
Brandbestrijding en Rampenbestrijding (Rampenbestrijding).

Voor deze onderwerpen zijn de doelstellingen:

Omgevingsveiligheid:

Het voorkomen van ongewone voorvallen en het beperken van de gevolgen daarvan voor de omgeving met het oog op het waarborgen van de veiligheid voor de omgeving

Arbeidsveiligheid:

Het voorkomen van ongevallen met gevaarlijke stoffen en het beperken van de gevolgen daarvan en het voorkomen van blootstelling van werknemers aan gevaarlijke stoffen

Brand- en Rampenbestrijding:

Het beperken van de gevolgen van een brand of ramp en het borgen van een doelmatige rampenbestrijding

Organisatie bij het tot stand komen van deze PGS-richtlijn

Deze PGS-richtlijn is opgesteld door een team van vertegenwoordigers van het bedrijfsleven en de overheid. Vertegenwoordigd zijn: IPO, VNG, Nederlandse Arbeidsinspectie, Brandweer Nederland, VNO-NCW en MKB-Nederland. In Bijlage J staan de gegevens van de leden van het team dat deze PGS-richtlijn heeft opgesteld.

Het PGS-team is onderdeel van de PGS-beheerorganisatie. Daaronder vallen alle PGS-teams, het Programmabureau en de Adviescommissie. De Stuurgroep stuurt de PGS-beheerorganisatie aan.

Het Bestuurlijk Omgevingsberaad VTH (BOb) heeft deze richtlijn vastgesteld. Het BOb is de opdrachtgever van de PGS-beheerorganisatie. De governance van de PGS-beheerorganisatie is door het BOb vastgelegd.

Status van PGS-richtlijnen

De partijen van het BOb hebben afgesproken om op de volgende manier om te gaan met de PGS-richtlijnen:

Het ministerie van Infrastructuur en Waterstaat bepaalt in overleg met het ministerie van Binnenlandse Zaken en Koninkrijksrelaties in het Besluit activiteiten leefomgeving dat moet worden voldaan aan een PGS-richtlijn, voor zover gericht op het waarborgen van de veiligheid voor de omgeving. Dit zijn direct werkende regels.

Het ministerie van Infrastructuur en Waterstaat wijst deze PGS-richtlijnen in het Besluit kwaliteit leefomgeving aan als informatiedocumenten over de beste beschikbare technieken (BBT). Dit betekent dat het bevoegd gezag verplicht is om bij het verlenen van een omgevingsvergunning voor een milieubelastende activiteit rekening te houden met PGS-richtlijnen bij het bepalen van BBT.

Het ministerie van Sociale Zaken en Werkgelegenheid neemt de onderdelen van de PGS-richtlijnen die als stand van de wetenschap en professionele dienstverlening worden gezien, op in de beleidsregel PGS-richtlijnen om aan doelen te voldoen voor arbeidsveiligheid.

De veiligheidsregio's gebruiken de PGS-richtlijnen als richtlijn bij het adviseren over brandveiligheid in omgevingsvergunningen en bij het voorbereiden van de brand- en rampenbestrijding.

De toezichthouders van het bevoegd gezag, de Nederlandse Arbeidsinspectie en de veiligheidsregio's beschouwen de PGS-richtlijnen als een belangrijk referentiekader bij het toezicht op de naleving van wettelijke verplichtingen, zoals de Seveso-richtlijn.

Deze PGS-richtlijn is door de PGS-stuurgroep goedgekeurd voor vaststelling door het BOb op: [datum]

Waarna het BOb deze PGS-richtlijn heeft vastgesteld op: [datum]

De voorzitter van de PGS-stuurgroep,

Peter Heij

Leeswijzer

Indeling PGS-richtlijn

De PGS-richtlijn heeft hoofdstukken en een aantal bijlagen. Bij elk hoofdstuk en bij elke bijlage staat of de inhoud normatief is. Als er niets bij staat, betekent het dat de tekst informatief is. Alleen de normatieve delen zijn bindend en gelden als eis of voorschrift. Met het voldoen aan de maatregelen in deze PGS wordt voldaan aan de in deze PGS opgenomen doelen.

Inleidende onderwerpen

De eerste vier hoofdstukken bevaten informatie over de (activiteiten met) LNG, het toepassingsbereik en de risicobenadering met de scenario's. Alleen Paragraaf 1.2, met het toepassingsbereik van deze PGS-richtlijn, is normatief.

Hoofdstuk 1 bevat een algemene inleiding op deze PGS-richtlijn.
Paragraaf 1.2 beschrijft de reikwijdte en het toepassingsbereik. Dit is normatief.
Hoofdstuk 2 bevat algemene informatie over vloeibaar aardgas (LNG) en de LNG-afleverinstallatie.
Hoofdstuk 3 beschrijft het basisveiligheidsniveau en geeft algemene informatie over de risicobenadering.
Hoofdstuk 4 bevat een beschrijving van de scenario's.

Doelen en maatregelen

Hoofdstukken 5 t.m. 7 zijn normatief. Daarin staan het wettelijk kader, de doelen en maatregelen om hoog en middelhoog risico-scenario’s te voorkomen en beperken.

Hoofdstuk 5 bevat een richtingaanwijzer wet- en regelgeving. Deze richtingaanwijzer maakt duidelijk op grond van welke wetgeving aan welke maatregelen in deze PGS-richtlijn moet worden voldaan.
Hoofdstuk 6 beschrijft de doelen en geeft aan welke maatregelen invulling geven aan het doel.
Hoofdstuk 7 bevat maatregelen. Daarnaast staat bij elke maatregel voor welk scenario de maatregel relevant is en aan welke doelen de maatregel invulling geeft.

Informatie bij implementatie

De overige hoofdstukken zijn informatief. Deze hoofdstukken geven extra informatie over het onderwerp van deze PGS-richtlijn. Het gaat om informatie die niet in de normatieve hoofdstukken thuishoren, maar die wel helpt bij het omgaan met deze PGS-richtlijn. Voorbeelden van onderwerpen zijn uitleg over geaccepteerde praktijken of een toelichting op onderwerpen die in andere wetten en regels vastliggen.

De overige hoofdstukken van deze richtlijn bevat informatie over:

Hoofdstuk 8 bevat informatie over gelijkwaardige maatregelen;
Hoofdstuk 9 bevat aanvullende aandachtspunten over werkzaamheden aan en monitoring van de LNG-afleverinstallatie ende emergency shutdownsystemen.

Bijlagen

Deze PGS bevat bijlagen. De teksten in de hoofdstukken kunnen naar die bijlagen verwijzen. Een bijlage is informatief of normatief. Als een hoofdstuk normatief staat dat aangegeven.

De volgende bijlagen zijn normatief:

Bijlage A: Afkortingen en begrippen;
Bijlage B.1: Normatieve documenten en normen. Deze bijlage bevat documenten en normen waar de maatregelen in deze PGS naar verwijzen. Daar staat ook de versie van de norm bij;
Bijlage E: Berekening maximumvullingsgraad LNG-opslagtank;
Bijlage I: Implementatietermijnen in bestaande situaties.

Informatiebronnen

In deze PGS zijn wetten en andere informatiebronnen genoemd. Een overzicht hiervan staat in Bijlage B.2. Daar staat ook waar deze wetten en informatiebronnen te vinden of verkrijgen zijn.

1Inleiding

1.1Doel van de richtlijn

Het doel van deze PGS-richtlijn is om vast te leggen met welke maatregelen de risico's van het afleveren van LNG aan vaartuigen en drijvende werktuigen te beheersen zijn. Deze maatregelen zijn gebaseerd op een risicobenadering die uitgaat van scenario's die zich voor kunnen doen. Op basis van de scenario's zijn doelen geformuleerd waarmee wordt beoogd een aanvaardbaar veiligheidsniveau te creëren. Uit de doelen zijn vervolgens maatregelen afgeleid. Deze maatregelen verkleinen de kans op een incident, of voorkomen of beperken de nadelige gevolgen van een incident. Informatie over de risicobenadering staat in Hoofdstuk 3 van deze richtlijn.

1.2Toepassingsbereik van de richtlijn Normatief

PGS 33-2 is van toepassing op afleverinstallaties van vloeibaar aardgas (LNG) voor vaartuigen en drijvende werktuigen. Het gaat daarbij alleen om bemensde aflevering (onder direct toezicht). Onbemensde aflevering (zonder toezicht) valt niet onder het toepassingsgebied van deze richtlijn. Het betreft daarbij LNG-afleverinstallaties op het vaste land en op een drijvende installatie. PGS 33-2 is van toepassing op het afleveren (incl. debunkeren) van LNG aan vaartuigen of drijvende werktuigen, het daarvoor opslaan van LNG, het vullen (bevoorraden) van een LNG-opslagtank en het vullen (laden) van een LNG-tankwagen als de LNG-opslagtank wordt leeggemaakt.

_{Opmerking: Als in deze richtlijn wordt gesproken over vaartuigen dan worden daarmee ook drijvende werktuigen bedoeld.}

Bij het afleveren van LNG in het kader van deze richtlijn wordt in de bewoording onderscheid gemaakt tussen twee soorten situaties:

het afleveren van LNG aan de brandstoftank (bunkertank) van het vaartuig of het leegmaken daarvan. In dat geval wordt gesproken over bunkeren respectievelijk debunkeren.
het leveren van LNG aan de LNG-opslagtank of het leegmaken daarvan. In dat geval wordt gesproken van het vullen respectievelijk leegmaken van de LNG-opslagtank.

In deze richtlijn wordt consequent gebruik gemaakt van de term 'afleverinstallatie'. In het werkveld wordt ook vaak de term 'bunkerinstallatie' gebruikt daar waar er sprake is van het afleveren van LNG aan de brandstoftank van vaartuigen en de opslag daarin. De wetgeving (Bal) gebruikt daarnaast nog de terminologie 'het tanken van vaartuigen'. Daar waar in deze richtlijn wordt gesproken over afleveren of bunkeren wordt hetzelfde bedoeld.

Bij aanwezigheid van 50 000 kg LNG of meer is sprake is van een Seveso-inrichting. Voor toepassing van de rekenregels voor het bepalen van de aanwezige hoeveelheid in relatie tot Seveso-plicht wordt verwezen naar de PGS 6. De eisen die gelden voor Seveso-inrichtingen, voorzien in een deel van de eisen die in deze PGS staan.

Deze PGS bevat geen maatregelen over afleveren van LNG aan voertuigen of voor het leveren van CNG aan een CNG-afleverinstallatie, door LNG te laten verdampen en het op druk te brengen (CLNG). Voor deze activiteiten wordt verwezen naar PGS 33-1 die daar specifiek voor is opgesteld. Het afleveren van LNG aan wisselreservoirs is in het Bal (Besluit activiteiten leefomgeving) verboden en is daarom niet meegenomen in deze PGS.

Het transport van LNG over de weg is vastgelegd in ADR-wetgeving.

Deze richtlijn gaat niet in op de emissies naar bodem, water en lucht. Eisen over emissies naar bodem, water en lucht staan in de regels op grond van de Omgevingswet. Wel zijn bodem-, water- en luchtaspecten genoemd als dit consequenties heeft voor de veiligheid en gezondheid van werknemers en voor de veiligheid van de omgeving. Een voorbeeld is een plas met gevaarlijke stoffen. Dit heeft niet alleen risico’s voor de bodem. De gevaarlijke stof kan namelijk ook uitdampen of in brand raken en schadelijke effecten hebben op de veiligheid en gezondheid van werknemers of de omgeving. De maatregel van een lekbak heeft dan meerdere doelen.

De reikwijdte van PGS 33-2 wordt in de volgende sub-paragrafen toegelicht.

1.2.1Rechtstreeks afleveren (bunkeren) vanuit een LNG-tankwagen Normatief

Voor het rechtstreeks bunkeren vanuit een LNG-tankwagen naar de brandstoftank van een schip is PGS 33-2 voor de volgende situaties van toepassing (zie Afbeelding 1 en Afbeelding 2):

1) Het bunkeren van een vaartuig rechtstreeks vanuit een LNG-tankwagen.

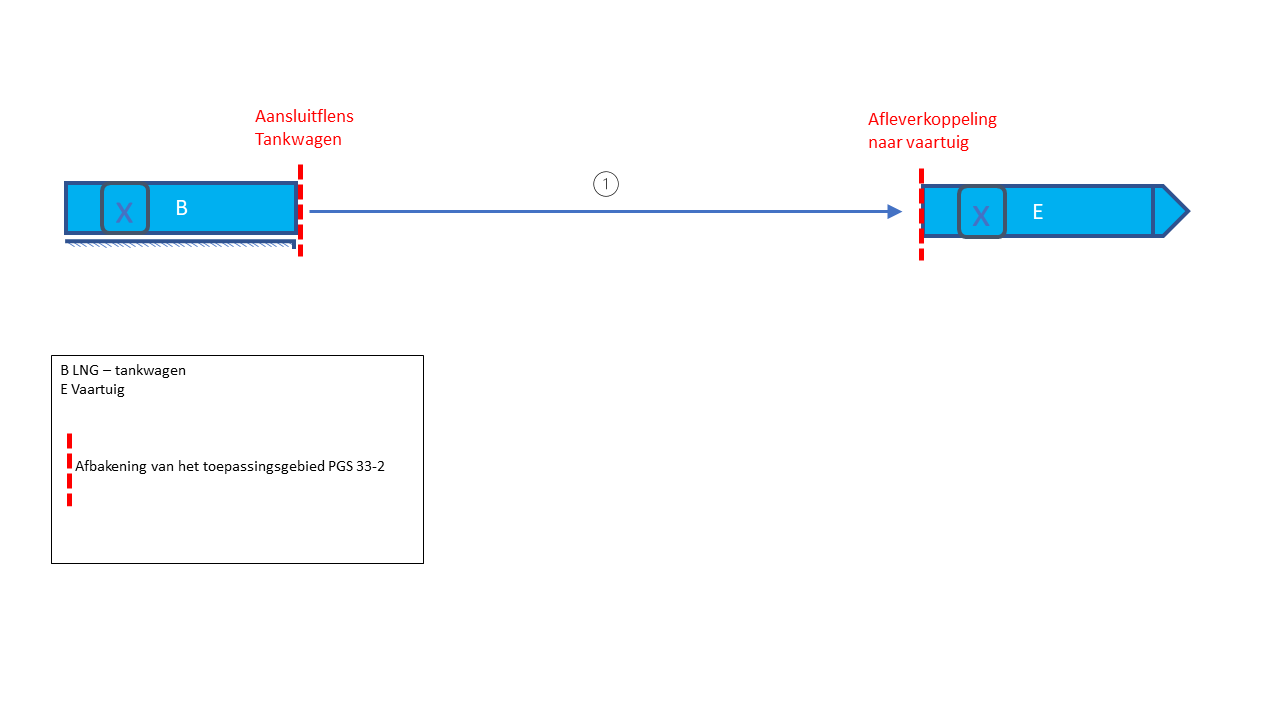

Afbeelding 1 – Bunkeren van een vaartuig rechtstreeks vanuit een LNG-tankwagen

2) Het bunkeren van een vaartuig vanuit meerdere LNG-tankwagens gelijktijdig via een manifold.

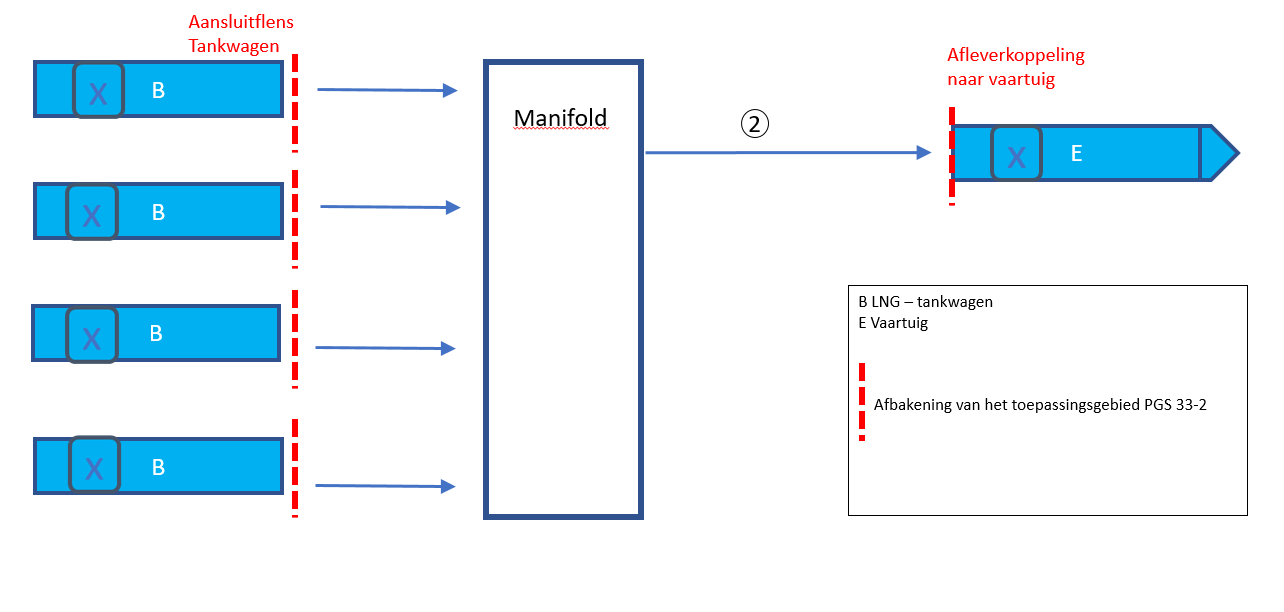

Afbeelding 2 – Bunkeren van een vaartuig rechtstreeks vanuit LNG-tankwagens

1.2.2Afleveren (bunkeren) vanuit een LNG-opslagtank (totale inhoud ≥ 50 ton) Normatief

Voor het bunkeren vanuit een LNG-opslagtank, waarbij de totale inhoud van de LNG-opslagtank en de brandstoftank van het LNG aangedreven schip samen gelijk aan of groter is dan 50 ton, is PGS 33-2 voor de volgende situaties van toepassing (zie Afbeelding 3):

3) Het bunkeren van LNG aan een vaartuig vanuit een LNG-opslagtank geplaatst op het land, waarbij de totale inhoud van de LNG-opslagtank en de LNG-brandstoftank op het vaartuig samen gelijk aan of groter is dan 50 ton.

4) Het bunkeren van LNG aan een vaartuig vanuit een LNG-opslagtank geplaatst op het land, waarbij de totale inhoud van de LNG-opslagtank en de LNG-brandstoftank op het vaartuig samen gelijk aan of groter is dan 50 ton èn waarbij een deel van afleverinstallatie is geplaatst op een drijvende installatie.

5) Het bunkeren van LNG aan een vaartuig vanuit een LNG-opslagtank en waarbij de gehele afleverinstallatie en LNG-opslagtank zijn geplaatst op een drijvende installatie, waarbij de totale inhoud van de LNG-opslagtank en de LNG-brandstoftank op het vaartuig samen gelijk aan of groter is dan 50 ton.

Toelichting: De eisen die worden gesteld aan de apparatuur op een drijvende installatie (situatie 4 en 5) ten behoeve van het bunkeren van LNG vallen binnen het onderwerp en toepassingsgebied van PGS 33-2. De eisen aan een drijvende installatie zijn geregeld in de Binnenvaartregeling.

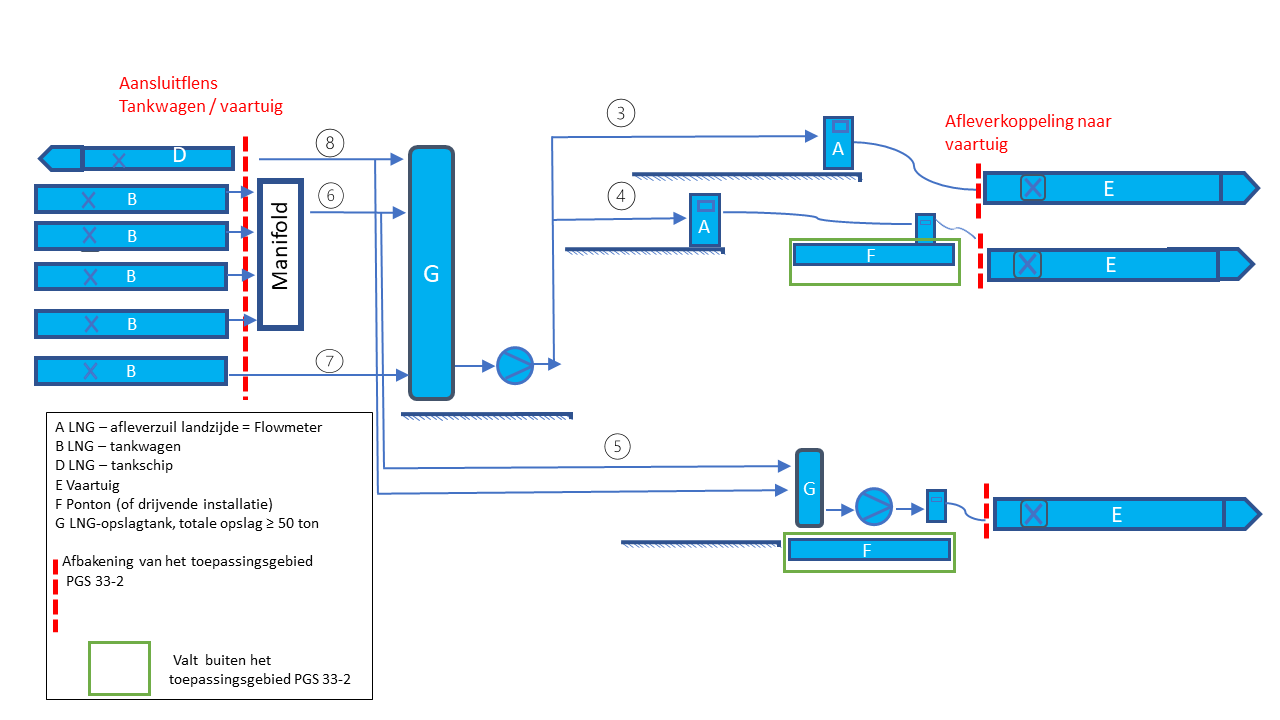

Afbeelding 3 – Bunkeren vanuit een LNG-opslagtank en het vullen van de LNG-opslagtank (≥ 50 ton)

1.2.3Het vullen van de LNG-opslagtank (totale inhoud ≥ 50 ton) Normatief

De volgende situaties zijn in PGS 33-2 opgenomen (zie Afbeelding 3):

6) Het vullen van de LNG-opslagtank (al dan niet geplaatst op een ponton/drijvende installatie), vanuit meerdere LNG-tankwagens gelijktijdig via een manifold, waarbij de totale inhoud van de LNG-opslagtank en de LNG-tankwagen samen gelijk aan of groter is dan 50 ton.

7) Het vullen van een LNG-opslagtank vanuit een tankwagen, waarbij de totale inhoud van de LNG-opslagtank en de LNG-tankwagen samen gelijk aan of groter is dan 50 ton.

8) Het vullen van de LNG-opslagtank (al dan niet geplaatst op een ponton/drijvende installatie) vanuit een LNG-tankschip, waarbij de totale inhoud van de LNG-opslagtank en het tankschip samen gelijk aan of groter is dan 50 ton.

1.2.4Afleveren van LNG vanuit een LNG-opslagtank (totale inhoud < 50 ton) en het vullen van de LNG-opslagtank Normatief

Voor afleveren vanuit een LNG-opslagtank, waarbij de totale inhoud van de LNG-opslagtank en de brandstoftank van het LNG-schip samen kleiner is dan 50 ton, is PGS 33-2 voor de volgende situaties van toepassing (zie Afbeelding 4):

9a) Het bunkeren van een vaartuig vanuit een LNG-opslagtank en afleverinstallatie welke zijn geplaatst op een drijvende installatie, waarbij de totale inhoud van de LNG-opslagtank, de afleverinstallatie en de LNG-brandstoftank op het vaartuig samen kleiner is dan 50 ton.

9b) Het bunkeren van een vaartuig vanuit een LNG-opslagtank en een afleverinstallatie welke zijn geplaatst op het land waarbij de totale inhoud van de LNG-opslagtank, de afleverinstallatie en de LNG-brandstoftank op het vaartuig samen kleiner is dan 50 ton.

9c) Het bunkeren van een vaartuig vanuit een LNG-opslagtank geplaatst op het land, èn een afleverinstallatie geplaatst op een drijvende installatie, waarbij de totale inhoud van de LNG-opslagtank, de afleverinstallatie en de LNG-brandstoftank op het vaartuig samen kleiner is dan 50 ton.

10) Het vullen van een LNG-opslagtank vanuit een tankwagen, waarbij de totale inhoud van de LNG-opslagtank en de LNG-tankwagen samen kleiner is dan 50 ton;

11) Het vullen van de LNG-opslagtank vanuit een LNG-tankschip, waarbij de totale inhoud van de LNG-opslagtank en het LNG-tankschip samen kleiner is dan 50 ton.

Toelichting: De eisen die worden gesteld aan de apparatuur op een drijvende installatie (situaties 9a, 9b en 9c) ten behoeve van het bunkeren van LNG vallen binnen het onderwerp en toepassingsgebied van PGS 33-2. De eisen aan een drijvende installatie zijn geregeld in de Binnenvaartregeling.

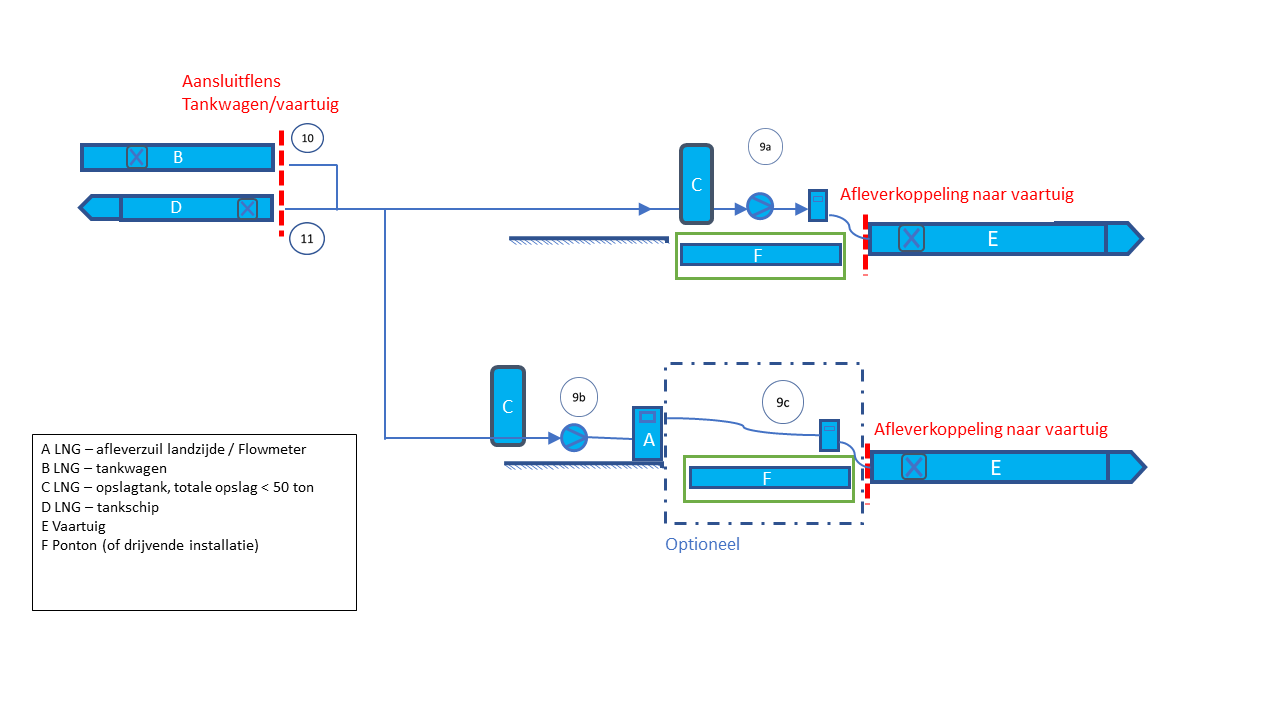

Afbeelding 4 – Bunkeren vanuit een LNG-opslagtank het vullen van de LNG-opslagtank (< 50 ton)

1.2.5Het debunkeren van een vaartuig en het leegmaken van de LNG-opslagtank naar een tankwagen of tankschip Normatief

Het betreft activiteiten die niet regulier maar met enige regelmaat plaatsvinden. De PGS 33-2 is voor de volgende situaties van toepassing (zie Afbeelding 5):

12) Het debunkeren van de brandstoftank van het vaartuig naar een LNG-opslag of tankwagen.

13) Het leegmaken van de LNG-opslagtank naar een tankwagen of tankschip.

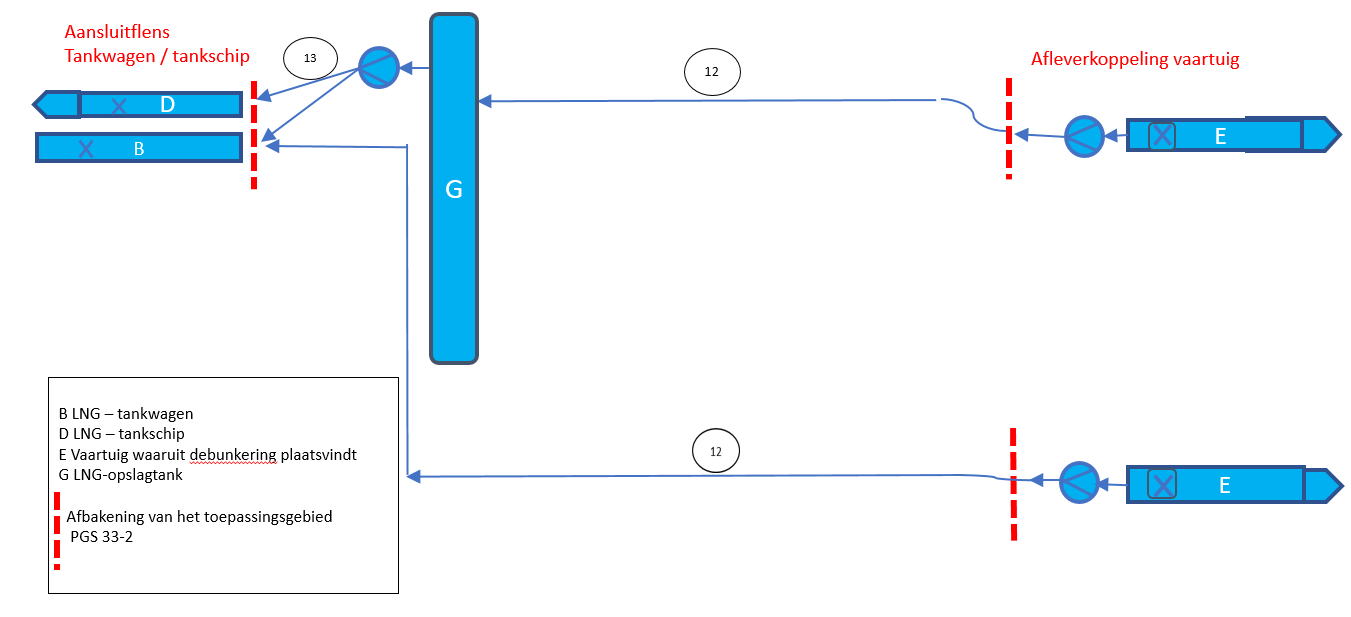

Afbeelding 5 – Debunkeren van vaartuig en het leegmaken van de LNG-opslagtank naar tankwagen of tankschip

1.3Relatie met wet- en regelgeving

Wettelijke basis PGS

Deze PGS-richtlijn geeft een nadere uitwerking van wettelijke voorschriften op grond van de Omgevingswet, de Arbeidsomstandighedenwet en de Wet veiligheidsregio’s.

InHoofdstuk 5 staat een toelichting op de relatie met deze wetgeving. Ook staat inHoofdstuk 5 een richtingaanwijzer waarmee duidelijk wordt welke maatregelen een bedrijf moet treffen op grond van deze wettelijke kaders.

Direct werkende wetten en regels

Naast de eisen in deze PGS-richtlijn zijn er ook andere wetten en regels waaraan een activiteit moet voldoen. Voorbeelden daarvan zijn de Warenwet met bijbehorende Warenwetbesluiten en de wet- en regelgeving voor de scheepvaart. Bijlage C bij deze PGS-richtlijn bevat meer informatie over de wet- en regelgeving die van toepassing kan zijn op de activiteit uit deze PGS-richtlijn.

Deze PGS-richtlijn bevat naast de PGS-eisen (in blauwe kaders) ook een aantal maatregelen waaraan een bedrijf op grond van andere wetten en regels al moet voldoen. Dit is om de PGS-richtlijn beter leesbaar en toepasbaar te maken. Dit geeft voor een bepaald onderwerp een vollediger beeld van maatregelen die invulling geven aan de doelen.

De maatregelen die al zijn verankerd in direct werkende wetten en regels hebben een aparte status binnen deze PGS-richtlijn. Een bedrijf moet op grond van deze andere wetten en regels al aan deze maatregelen voldoen. Deze maatregelen zijn in de PGS-richtlijn te herkennen aan een oranje kader.

1.4Implementatietermijnen

In Hoofdstuk 7 staan maatregelen. Deze maatregelen geven een invulling aan de stand van de techniek en de stand van de wetenschap en professionele dienstverlening.

Nieuwe activiteiten moeten direct voldoen. Bijlage H geeft een overzicht van maatregelen die nieuw zijn of gewijzigd in vergelijking met de vorige versie van deze PGS-richtlijn. In Bijlage I staat voor bestaande activiteiten binnen welke termijn de activiteiten moeten voldoen aan de gewijzigde of nieuwe maatregelen

1.5Gebruik van normen

Als deze PGS-richtlijn verwijst naar een norm (zoals NEN, EN, of ISO) of een ander normdocument of een andere specificatie, gaat het om de uitgegeven publicatie, inclusief wijzigings- of correctiebladen, zoals die op het moment van de publicatie van deze PGS-richtlijn luidde. Dit staat in Bijlage B van deze PGS-richtlijn.

Normen, zoals NEN, EN of ISO of andere normdocumenten of specificaties, worden periodiek opnieuw beoordeeld en zo nodig herzien. De veranderingen zijn vaak beperkt. Wanneer alle bestaande bedrijven toch direct aan de nieuwste versie moeten voldoen, kan dat grote (financiële) gevolgen hebben. Voldoen aan de nieuwste versie hoeft niet per definitie te leiden tot een verbetering van het veiligheidsniveau.

In Bijlage B staat daarom bij de normen waar deze PGS-richtlijn naar verwijst, ook een jaartal. Het gaat om de versie van de norm met dat jaartal, inclusief wijzigings- of correctiebladen. Dat betekent dat deze versie blijft gelden zolang de PGS-richtlijn op dit punt niet is gewijzigd.

Uitzondering voor normen via andere wetten en regels

Soms zijn normen rechtstreeks van toepassing. Bijvoorbeeld omdat andere wetten en regels naar die norm verwijzen. Dat geldt bijvoorbeeld voor normen die horen bij bindende Europese regels. Voor die normen geldt dat de versie die in die wetten en regels staat, bepalend is.

2Beschrijving LNG

2.1Over vloeibaar gas

2.1.1Productie van LNG

In deze paragraaf worden de verschillende stappen van de logistieke keten van LNG toegelicht.

Gasproductie

Aardgas is een fossiele brandstof die ontstaat bij hetzelfde proces dat tot vorming van aardolie leidt. Het wordt daarom vaak samen met aardolie aangetroffen, alhoewel er ook velden zijn die enkel uit gas bestaan. Gas waar geen lokale vraag voor bestaat, ook wel ‘stranded gas’ genoemd, kan worden getransporteerd naar verder gelegen eindgebruikers via een pijpleiding of per schip. Om het transport per schip efficiënt te maken, wordt het gas vloeibaar gemaakt, waardoor het volume met een factor 600 afneemt.

Liquefactie

Liquefied Natural Gas (LNG) wordt gewoonlijk geproduceerd in fabrieken met een capaciteit van enkele miljoenen tonnen per jaar. Voordat het gas vloeibaar wordt gemaakt, wordt het ontdaan van verontreinigingen, zoals koolstofdioxide, waterstofsulfide, water en kwik. Ook zwaardere koolwaterstoffen, die anders zouden bevriezen tijdens het afkoelingsproces of waardevol zijn als los product, worden uit het gas gehaald. Vervolgens wordt het gas afgekoeld, waardoor het uiteindelijk vloeibaar wordt. Hierbij wordt de stikstofconcentratie geminimaliseerd. Het LNG heeft bij atmosferische druk een temperatuur lager dan –162 ºC en is daarmee een cryogene vloeistof.

Zeevervoer

LNG-tankers brengen het LNG de wereld rond. Deze schepen zijn zo ontworpen dat zo min mogelijk LNG verdampt tijdens het transport. Een deel van de LNG-tankers gebruikt damp geproduceerd door de LNG-lading (‘boil off’) als brandstof.

LNG voor aardgastransport

Het lossen van een LNG-tanker vindt plaats aan de steiger van een LNG-terminal. Het LNG wordt daarna tijdelijk opgeslagen in een LNG-opslagtank. Uiteindelijk wordt het LNG in de terminal gecontroleerd verdampt met behulp van water. Dit aardgas kan vervolgens in het gastransportnetwerk worden gebracht.

Transport per vrachtwagen of boot

Een andere optie is om het LNG na ontvangst in een importterminal over te laden in een vrachtwagen of kleiner schip. Hiermee kan het LNG in kleine hoeveelheden worden vervoerd naar eindgebruikers, bijvoorbeeld kleine industriële gebruikers, tankstations voor voertuigen of werktuigen of bunkerstations voor vaartuigen en drijvende werktuigen. In de laatste gevallen is lokale opslag van het LNG als buffer nodig.

Lokale liquefactie

Het is ook mogelijk lokaal LNG te produceren door (aard)gas vloeibaar te maken. Een voorbeeld hiervan is pijpleidinggas, dat wordt opgeslagen als reserve in een peakshaver. Ook kan er lokaal biogas worden geproduceerd. Dit wordt verkregen uit het vergistingsproces van organisch materiaal. Biogas bestaat voornamelijk uit methaan en koolstofdioxide. Na behandeling kan ook van biogas vloeibaar gas, oftewel LBG (liquefied bio gas), worden gemaakt. Na productie kan het LNG per tankwagen of schip naar de (kleine) gebruikers worden vervoerd.

2.1.2Samenstelling van LNG

Daar waar in deze richtlijn wordt gesproken over LNG wordt ook steeds bedoeld LBG, LSM of ander vloeibaar gemaakt (synthetisch) gas met een hoog gehalte aan methaan waarbij de samenstelling voldoet aan de samenstelling van LNG zoals in deze paragraaf wordt beschreven.

De samenstelling van LNG varieert en is afhankelijk van het gasveld of andere bron waaruit het is gewonnen. LNG bestaat voornamelijk uit methaan. Daarnaast bevat LNG hogere koolwaterstoffen (zoals ethaan) en inerte gassen (zoals stikstof). LNG bevat geen significante hoeveelheid koolstofdioxide (< 50 ppm). Als gevolg van verdamping (‘boil-off’) van lichtere componenten (methaan, stikstof) kan de samenstelling enigszins veranderen.

De samenstelling van LNG is bepalend voor de verbrandingseigenschappen.

Een belangrijke verbrandingseigenschap is de energetische waarde die de energie-inhoud van de brandstof aangeeft. Met de Wobbe-index kan de mate van uitwisselbaarheid van verschillende brandbare gassen worden bepaald. Daarnaast is voor het gebruik van LNG als brandstof voor voertuigen of werktuigen het methaannummer relevant. Dit nummer, waarvan verscheidene definities bestaan, geeft de mate van klopvastheid aan.

2.1.3Gevaren van LNG

Giftigheid en verstikkingsgevaar

Aardgas is niet giftig, er is geen grenswaarde vastgesteld maar het levert in hoge concentraties verstikkingsgevaar op (door verdringing van de lucht).

Explosiegrenzen, waarneembaarheid en ontstekingstemperatuur

Explosiegrenzen

Een aardgas/lucht-mengsel is onder atmosferische omstandigheden ontsteekbaar tussen een volumepercentage van 4,5 % en 14 % aardgas in lucht (bron: Chemiekaarten 2022).

Waarneembaarheid

Aardgas is van nature reukloos. CNG heeft wettelijk verplicht een geurstoftoevoeging nodig om de eindgebruikers te waarschuwen voor eventuele lekkages. Bij LNG is het niet mogelijk om een geurstof toe te voegen. Bij de eindgebruikers en bij handelingen met LNG is persoonlijke gasdetectie of vast opgestelde gasdetectie nodig om te waarschuwen voor lekkages.

Zelfontbranding

De ontstekingstemperatuur voor zelfontbranding in lucht ligt tussen 537 °C en 595 °C (bron: Chemiekaarten 2022).

Relatieve dampdichtheid

Aardgas is onder atmosferische omstandigheden bij omgevingstemperatuur lichter dan lucht en zal daarom opstijgen en vervliegen als het vrijkomt. De relatieve dampdichtheid bedraagt 0,64 (BOG (Boil Off Gas) = 1,2; bron: Chemiekaarten:2022). De koude dampen van LNG zijn daarentegen zwaarder dan lucht (vanaf ongeveer –113 °C is de damp lichter dan lucht, zie NEN-EN-ISO 16903).

Verdampingssnelheid

Wanneer LNG vrijkomt op een ondergrond of in een vloeistof, zal dit effect hebben op de snelheid waarmee LNG expandeert naar gasvorm. Er zal een intensief kookproces plaatsvinden waar het LNG het oppervlak raakt. De snelheid van verdampen zal snel verminderen tot een constante waarde die wordt bepaald door de thermische karakteristieken van het oppervlak, zoals van grond of vloeistof, en de warmte die wordt onttrokken vanuit de omgeving.

Verdampingssnelheden bij verschillende ondergronden zijn vastgesteld uit experimenten met LNG-lekkages (zie NEN-EN-ISO 16903).

Kleine hoeveelheden LNG kunnen worden omgezet in grote hoeveelheden gas wanneer er een lekkage ontstaat. Een volume-eenheid LNG wordt omgezet in 570 - 590 volume-eenheden gas, een en ander afhankelijk van samenstelling van gas (% CH₄ in gas) bij een temperatuur van 0 ºC en een atmosferische druk van 101 325 Pa.

Rapid Phase Transition

Wanneer twee vloeistoffen, met twee verschillende temperaturen, in contact komen met elkaar, kunnen er explosieve krachten optreden. Dit verschijnsel, ‘snelle faseovergang’ (Rapid Phase Transition, RPT) genoemd, kan zich voordoen wanneer LNG en water met elkaar in contact komen. Hoewel er geen verbranding ontstaat, heeft dit verschijnsel alle kenmerken van een explosie. Een RPT kan worden gedefinieerd als een snelle verdamping van een vloeistof. Deze verdamping vindt plaats in zeer korte tijd met als gevolg een enorme toename aan volume. Deze toename veroorzaakt een plaatselijke drukverhoging die in staat is om een lucht- of waterschokgolf te veroorzaken.

BLEVE

BLEVE is de afkorting voor Boiling Liquid Expanding Vapour Explosion (kokende vloeistof-gasexpansie-explosie). Dit is een explosie die kan voorkomen als een houder (tank) met een vloeistof onder druk openscheurt. De kans op een BLEVE kan sterk worden gereduceerd door het juiste ontwerp van de tank. Bij een LNG-afleverinstallatie wordt om die reden een dubbelwandige vacuümgeïsoleerde tank toegepast waarbij het materiaal van de binnentank altijd van roestvrijstaal behoort te zijn.

Voor een BLEVE is geen brandbare vloeistof of brandbaar gas nodig. Indien de vloeistof niet brandbaar is, is het geen chemische explosie. Als de stof echter wel brandbaar is, dan is de kans groot dat de vrijgekomen stof tot ontbranding zal komen met een vuurbal tot gevolg.

De BLEVE ontstaat doordat de interne tankdruk de maximale druklimiet van de tank overschrijdt en er onvoldoende middelen zijn om de interne druk te reduceren tot acceptabele waarden. Hier is in principe geen ontsteking voor nodig want de omgevingstemperatuur van de tank is altijd hoger. Wanneer de tank wordt aangestraald door externe hittestraling versnelt dit drukbouw in de tank. De kans is dan ook groot dat de vrijgekomen wolk tot ontsteking komt met een grote vuurbal tot gevolg.

Cryogene eigenschappen

De extreem lage temperatuur van LNG vraagt om speciale aandacht tijdens het hanteren. Aangezien het LNG onder druk wordt bewaard, kan bij lekkage een straal of spetters koude damp of vloeistof vrijkomen. De volgende gevaren zijn aanwezig bij het hanteren van of lekkage van cryogene media:

Koud, gasvormig LNG (–162 °C) heeft bij atmosferische druk een relatieve dichtheid van ongeveer 1,2 (bron: Chemiekaarten 2022). Dit betekent dat als het vrijkomt, de damp zwaarder is dan lucht en bij de grond zal blijven. Het zal zich dan ophopen in laaggelegen en slecht geventileerde plaatsen, daarbij de omgevingslucht verdringen en verstikking veroorzaken. Afhankelijk van de omgevings- en weercondities kan dit effect optreden op vrij grote afstand van de lekkage. Door de lage temperatuur zal de huid bevriezen (zogenoemde ‘cold burn’) bij contact met de koude vloeistof of damp. Het effect is hetzelfde als bij een normale verbranding. De ernst hangt af van de temperatuur van de damp en de duur van de blootstelling. Ook bij aanraking van koude oppervlakken (leidingen, afsluiters, enz., maar ook kleding die is afgekoeld) bestaat bevriezingsgevaar. Bij aanraking van deze oppervlakken kan de huid vastvriezen aan het koude oppervlak door bevriezing van vocht. Bij lostrekken kan huid of spierweefsel worden losgetrokken.
Spetters vloeistof die in de ogen terechtkomen, kunnen direct ernstig letsel veroorzaken.
Inademing van de koude damp kan bevriezing van de longen en luchtwegen veroorzaken. Bij langere blootstelling kunnen ook ziekten als longoedeem of longontsteking optreden.
Langdurige afkoeling van lichaamsdelen kan hypothermie (onderkoeling) veroorzaken.
Materialen kunnen bij lage temperatuur bros worden en hun sterkte en daarmee functionaliteit verliezen. De keuze van de juiste materialen voor de opslag van LNG is daarom zeer belangrijk.
Tijdens de verdamping van grotere hoeveelheden vrijgekomen LNG zullen de koude dampen de waterdamp in de buitenlucht doen condenseren. Dit kan gepaard gaan met vorming van een witte mistwolk, totdat het gas opwarmt, verdunt en oplost in de buitenlucht. De wolk zal intussen een (gedeelte van) de installatie of de omgeving aan het zicht onttrekken. Ook als er geen LNG vrijkomt, kan dit fenomeen optreden bij koude installatieonderdelen, zoals verdampers en koudeleidingen.
De zichtbaarheid van een LNG-wolk hangt af van de luchttemperatuur en luchtvochtigheid. Ook is het van invloed of de LNG-damp van een plas komt of wordt veroorzaakt door een LNG-vloeistof-jet. Bij een luchtvochtigheid hoger dan 50 % bevindt de ontvlambare wolk zich geheel binnen in de zichtbare wolk. Bij lagere luchtvochtigheid kan de ontvlambare wolk zich tot buiten de zichtbare wolk verspreiden. Dit betekent dat de damp kan worden ontstoken als de ontstekingsbron zich buiten de zichtbare wolk bevindt. De grootte van de dampwolk hangt af van de windsnelheid, windrichting en andere weerscondities, en kan eenvoudig worden voorspeld met de juiste berekeningen. De koude damp zal beginnen op te stijgen als deze door de buitenlucht tot boven –113 °C wordt opgewarmd. Door atmosferische omstandigheden kan de temperatuur waarbij het opstijgen van de damp optreedt, aanzienlijk hoger zijn.

Om deze redenen is het verplicht om tijdens het werken met cryogene media de juiste kleding en handschoenen bestand tegen kou te dragen.

Duidelijke aanwijzingen die in het geval van nood moeten worden gevolgd, moeten zichtbaar voor de (eind)gebruiker zijn aangebracht. Dit is een wettelijke verplichting.

2.2Over de LNG-afleverinstallatie

2.2.1Algemene beschrijving LNG-afleverinstallatie

LNG wordt opgeslagen in LNG-opslagtanks bij een temperatuur tussen –155 °C en –130 °C. De druk in de LNG-opslagtank varieert meestal tussen 2 bar en 10 bar.

De LNG-afleverinstallatie bestaat uit de volgende hoofdonderdelen:

het vulpunt;
de LNG-opslagtank;
de technische installatie;
het afleverpunt.

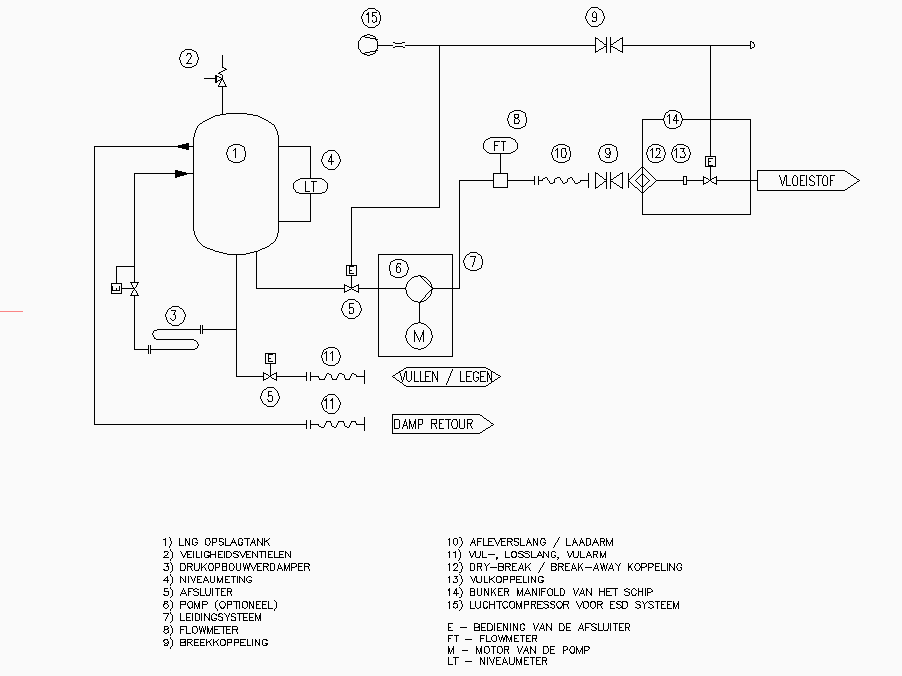

In Afbeelding 6 staat een vereenvoudigd schema van een LNG-afleverinstallatie.

Afbeelding 6 – Schema van een LNG-afleverinstallatie

2.2.2Onderdelen van de installatie

Vulpunt

Het vulpunt is de voorziening waarop de LNG-tankwagen aansluit om de LNG-opslagtank te vullen, inclusief de daarbij behorende veiligheidsvoorzieningen.

LNG-opslagtank

In een LNG-opslagtank wordt een voorraad LNG opgeslagen. Een typische LNG-opslagtank heeft een volume van 30 m³ tot 375 m³. Aangezien de temperatuur van het aangevoerde LNG zeer laag is en warmte-intrede vanuit de omgeving zoveel mogelijk behoort te worden voorkomen, is een goede isolatie noodzakelijk. Hoewel een conventionele isolatie met behulp van schuim mogelijk is, zullen in veruit de meeste gevallen vacuüm geïsoleerde vaten worden toegepast. Deze vaten zijn dubbelwandig, waarbij de tussenruimte wordt gevacumeerd. Dit om een optimale isolatie van de LNG-opslagtank te krijgen om zo de ‘holding time’ (standtijd) van het opgeslagen LNG zo lang mogelijk te maken. De standtijd is de tijd tussen het moment van vullen en het bereiken van de maximale werkdruk van de LNG-opslagtank. Er ontstaat een druktoename door het stijgen van de temperatuur van het LNG door warmte-inlek. Daarnaast wordt de tussenruimte van een dubbelwandig vat nog gevuld met perliet of er wordt multilayer-isolatie (MLI) toegepast, wat het isolatieverlies beperkt als het vacuüm verloren gaat. Een voorraadvat kan staand of liggend worden uitgevoerd. Vullen van de LNG-opslagtank gebeurt vanuit een LNG-tankwagen, met behulp van een losslang of losarm. Het vullen kan gebeuren door een pomp op de LNG-tankwagen, maar ook door drukverschil. Het nieuw geleverde LNG is altijd kouder dan het LNG dat nog in de LNG-opslagtank zit. Het risico op ‘rollover’ is bij de hoeveelheden die in de praktijk worden gebruikt zeer klein.

Veiligheidsventielen

Drukontlastingsapparatuur wordt gemonteerd in de LNG-opslagtank om te voorkomen dat de ontwerpdruk van de LNG-opslagtank wordt overschreden.

Niveaumeting

De niveaumeting in de LNG-opslagtank wordt uitgevoerd met behulp van een dubbele onafhankelijke drukverschilmeting over de vloeistofhoogte. Het maximumvloeistofniveau van de LNG-opslagtank is 95 % volume. Hierbij moet rekening worden gehouden met de expansie van de vloeistof in de LNG-opslagtank. De maximumvullingsgraad wordt bepaald op basis van het ADR/ADN. Vooral bij horizontale tanks is de niveaumeting, gezien het beperkte drukverschil, lastig en behoort de kalibratie van de instrumentatie de nodige aandacht te krijgen. Bij horizontale tanks behoort er rekening mee te worden gehouden dat de vullingsgraad van de LNG-opslagtank niet gelijk is aan de vulhoogte. Ook behoort er rekening te worden gehouden met de dichtheid van het LNG, die bij hogere temperatuur lager wordt. Door het uitzetten van het LNG bij hogere temperatuur kan de LNG-opslagtank alsnog overvuld raken.

Afsluiter

Alle vloeistofaansluitingen aan de LNG-opslagtank zijn voorzien van automatisch werkende afsluiters om te voorkomen dat de LNG-opslagtank leegloopt bij calamiteiten. Daarnaast zijn er handbediende afsluiters voor onderhoudsdoeleinden.

Pomp

Het bunkeren aan een vaartuig vindt meestal plaats met behulp van een pomp. Deze pomp levert de benodigde opvoerdruk voor het leveren van LNG aan de brandstoftank van het vaartuig. Voor het starten van de pomp wordt deze eerst afgekoeld naar gebruikstemperatuur. Dit gebeurt door het vullen van het pompcircuit met vloeistof uit de tank. Als de pomp is afgekoeld tot gebruikstemperatuur, kan deze worden gestart.

Drukopbouwverdamper

Een drukopbouwverdamper wordt toegepast om voldoende ‘voordruk’ te garanderen op de pompinlaat van de LNG-afleverinstallatie bij lage LNG-temperaturen. Dit om cavitatie van de pomp te voorkomen. Daarnaast is een drukopbouwverdamper nodig voor het leveren van LNG op de juiste druk/temperatuur.

Leidingsysteem

Het LNG wordt via leidingen getransporteerd. Het meest gebruikte materiaal is roestvrij staal. Dit is zeer geschikt voor de heersende condities. Hoewel flensverbindingen mogelijk zijn, is het raadzaam om lasverbindingen te gebruiken, omdat deze betrouwbaarder zijn bij wisselende temperaturen. Ook is de kans op lekkage kleiner.

Afleverpunt

Het afleverpunt is voorzien van de afleverslangen, bedieningsknoppen, eventuele doorstroommeters en overige instrumenten. In het afleverpunt is een bypass aangelegd zodat de leidingen kunnen worden voorgekoeld voordat het vaartuig of drijvend werktuig wordt gevuld.

Breekkoppelingen

Om te voorkomen dat de installatie wordt beschadigd of grote hoeveelheden gas verloren gaan als een vaartuig, drijvend werktuig of voertuig wegvaart dan wel wegrijdt, terwijl de afleverslangen nog zijn aangekoppeld, behoren bij het aansluitpunt van de afleverslangen breekkoppelingen te worden gemonteerd. Bij het geschetste scenario zal de afleverslang breken op de breekkoppeling. Dit is een eenzijdige koppeling. Bij een zogenoemde ‘dry break’-koppeling (of ERC of PERC) wordt deze aan beide zijden van de breuk afgesloten zodat er geen (L)NG kan vrijkomen. Zie tevens Paragraaf 9.3.

Afleverslangen

Aan het afleverpunt is een afleverslang of bunkerslang gemonteerd. Deze zijn nodig om LNG af te leveren. Aan het uiteinde van de afleverslang zit een vulnozzle. Hiermee wordt de slang aan de LNG-brandstoftank aangesloten. In de vulnozzle en de vulaansluiting op de LNG-brandstoftank zitten zelfsluitende kleppen zodat er bij het aan- en afkoppelen maar een minimale hoeveelheid LNG vrijkomt.

Vul-, losslang of laadarm

De vulslang, losslang of laadarm is de slang of arm die wordt gebruikt door de toeleverende LNG-tankwagen die de LNG-opslagtank vult.

Stikstofvoorziening en relatie met PGS 9 en PGS 15

Bij een LNG-afleverinstallatie is vaak stikstof in gasflessen en/of vloeibaar stikstof (LIN) in een opslagtank aanwezig. Dit kan meerdere doelen dienen, zoals spoelen, inertiseren, koelen via een warmtewisselaar in de LNG-opslagtank om methaanemissie te voorkomen en als (nood)voorziening voor instrumentenlucht. Voor spoelen en inertiseren wordt vaak stikstof uit een gasfles gebruikt en geen vloeibaar stikstof. De stikstofvoorzieningen maken onderdeel uit van de LNG-afleverinstallatie.

De vloeibare stikstofvoorzieningen vallen onder het toepassingsgebied van PGS 9. Echter, de daarin genoemde interne afstanden kunnen onderbouwd kleiner worden gemaakt als enerzijds de LNG-afleverinstallatie tegen de koude ten gevolge van een incident met LIN bestand is en anderzijds de LIN-opslagtank en de draagconstructie volgens de eisen voor de LNG-opslagtank beschermd zijn tegen bezwijken door brand. Gezien het feit dat de LIN-opslagtank onderdeel uitmaakt van de installatie, verdient het de voorkeur deze niet ver van de LNG te plaatsen (er zijn daarom ook geen interne afstanden binnen de LNG-afleverinstallatie en beide opslagtanks/installaties zijn bestemd voor cryogene vloeistoffen).

De opslag van stikstof in gasflessen valt onder het toepassingsgebied van PGS 15, als de gezamenlijke (water)inhoud meer dan 125 l is. Als het gaat om aangesloten gasflessen is PGS 15 niet van toepassing. Deze vallen binnen de reikwijdte van PGS 33-2. Bij de toepassing van gasflessen in een LNG-afleverinstallatie bestaat de mogelijkheid dat deze (lokaal) worden blootgesteld aan temperaturen die lager liggen dan de temperatuur waarbij brosse breuk optreedt in het materiaal van de gasflessen. De gasfles zal dan (instantaan) uit elkaar klappen en kan voor schade aan personen, omgeving en LNG-afleverinstallatie zorgen. Eventuele gasflessen behoren zodanig te worden geplaatst en afgeschermd dat dit scenario niet kan optreden.

3Risicobenadering

3.1Basisveiligheidsniveau

Bij het uitvoeren van de activiteiten die vallen onder het toepassingsbereik van deze PGS-richtlijn, wordt ervan uitgegaan dat een basisveiligheidsniveau aanwezig is. Dit is op te delen in vier soorten maatregelen:

beschermende maatregelen die volgens wet- en regelgeving standaard bij de activiteiten nodig zijn;
maatregelen die volgens bewezen en geaccepteerde goede praktijken niet weg te denken zijn. Dit zijn maatregelen voor ontwerp, constructie, in bedrijf nemen, gebruik, onderhoud of modificatie, inspectie en uit bedrijf nemen;
good housekeeping. Dit is een begrip dat staat voor de algemene zorg bij, netheid en orde van een activiteit of een bedrijfsonderdeel. Good housekeeping is een belangrijke factor bij het voorkomen van gevaarlijke situaties. Er wordt vanuit gegaan dat een bedrijf deze zaken op orde heeft, zoals ook is beschreven in de zorgplichtartikelen van de Omgevingswet en de Arbeidsomstandighedenwet;
maatregelen voor goed vakmanschap. Dit staat voor vaardigheden van werknemers om kwalitatief goed werk te leveren, en daarbij veilig en gezond te werken.

Uitgangspunt is dus dat een bedrijf met bovenstaande maatregelen in werking is.

In hoofdstuk 9 staat meer uitleg over maatregelen die horen bij het basisveiligheidsniveau.

Installaties of activiteiten die onder deze PGS-richtlijn vallen kunnen zo complex zijn, dat hiervoor een veiligheidsbeheerssysteem nodig is. Dat is in elk geval nodig als een activiteit plaatsvindt bij een Seveso-inrichting. Vaak gelden dan eisen voor de opzet en inhoud van dat systeem volgens NEN-EN-ISO 14001, ISO 45001, NTA 8620 of het Besluit activiteiten leefomgeving.

3.2Risicobenadering

Risicobenadering als basis

Deze PGS-richtlijn is gebaseerd op een risicobenadering waarbij op een systematische manier doelen en maatregelen zijn geformuleerd. Op basis van kennis en kunde van deskundigen van bedrijfsleven en overheid zijn verschillende scenario's geïdentificeerd. Een scenario is een reeks opeenvolgende gebeurtenissen die leiden tot een ongewenste (gevaarlijke) gebeurtenis.

Het risico is altijd een combinatie van de ernst van de gevolgen (effect) van een (ongewenste) gebeurtenis en de waarschijnlijkheid (kans) dat de gebeurtenis zich voordoet: risico = kans × effect.

Scenario's met de kleinste kans of met het kleinste effect worden beschouwd als scenario met een laag risico. Deze staan niet in de PGS-richtlijn. De scenario's met een middelhoog tot hoog risico zijn in deze PGS-richtlijn beschreven.

Op basis van een scenario is een doel beschreven om ervoor te zorgen dat:

de kans op de ongewenste gebeurtenis zo veel mogelijk wordt beperkt, en
de nadelige gevolgen van de ongewenste gebeurtenis worden voorkomen of zo veel mogelijk worden beperkt.

Soms zijn er meerdere scenario's die met hetzelfde doel kunnen worden gedekt. Per doel zijn er een of meer maatregelen uitgewerkt die er samen voor moeten zorgen dat aan het doel wordt voldaan. Een maatregel kan van belang zijn voor meerdere doelen. De risicobenadering geeft de gebruiker van de PGS-richtlijn meer inzicht in het 'waarom' van opgenomen maatregelen.

Methode

Voor de risicobenadering zijn verschillende methodes mogelijk. Vaak is de SWIFT-methode gebruikt. SWIFT staat voor Structured What If Technique. Deze methode is gebruikt in combinatie met scenario-identificatie op basis van verschillende bronoorzaken afkomstig uit de HAZOP-methode. HAZOP staat voor Hazard en Operability.

Meer informatie over de gebruikte methodes staat in de Handreiking generieke risicobenadering. Deze is terug te vinden op de PGS website: https://publicatiereeksgevaarlijkestoffen.nl/.

Scenario's met laag risico

Scenario's met een laag risico worden niet in deze PGS-richtlijn behandeld. Dit betekent niet dat een bedrijf daar geen aandacht aan hoeft te besteden. Maatregelen voor scenario's met een laag risico kunnen ook door andere wetten, regels, richtlijnen of afspraken worden geborgd.

Risicoanalyse verplicht volgens wetgeving

De scenario's in deze PGS-richtlijn horen bij de risicoanalyse die het PGS-team heeft uitgevoerd. Voor sommige activiteiten geldt ook een wettelijke plicht om een risicoanalyse uit te voeren. Bedrijven zijn bijvoorbeeld op grond van het Warenwetbesluit drukapparatuur 2016 (WBDA 2016) verplicht om voor installaties die hieronder vallen een risicoanalyse uit te voeren. De risicoanalyse van het PGS-team komt niet in de plaats van deze verplichte risicoanalyse.

Scenario's die niet zijn uitgewerkt

Scenario's gaan uit van ongewenste gebeurtenissen. Bij het identificeren van scenario's zijn niet alle ongewenste gebeurtenissen meegenomen. Terrorisme en neerstortende vliegtuigen zijn daar voorbeelden van. Scenario's die voortkomen uit natuurgeweld, zijn als dat relevant is wel benoemd, maar niet verder uitgewerkt in doelen en maatregelen. De enige uitzondering is blikseminslag. Voor natuurgeweld, zoals overstromingen en aardbevingen, geldt dat de kans hierop afhangt van de locatie van de activiteit. Bedrijven moeten zelf beoordelen of er een verhoogde kans is op aardbevingen of overstromingen en ook wat de gevolgen van zo'n gebeurtenis kunnen zijn voor de veiligheid. Aan de hand daarvan kan een bedrijf in overleg met het bevoegd gezag vaststellen welke maatregelen nodig zijn om de gevolgen te beperken.

Bedrijven die onder de Seveso-richtlijn vallen en worden beschouwd als hogedrempelinrichting, moeten in het veiligheidsrapport ingaan op natuurlijke oorzaken van zware ongevallen, zoals aardbevingen of overstromingen.

Aanpak risicobenadering PGS 33

Een toelichting op de PGS-risicobenadering en hoe de PGS-teams deze hebben aangepakt staat in de Handreiking generieke risicobenadering .

De risicobenadering is uitgevoerd in sessies met het PGS 33-team, onder begeleiding van een externe deskundige, en is gebaseerd op een representatieve gangbare LNG-afleverinstallatie. De risicobenadering is niet uitputtend. Het is altijd mogelijk dat zich scenario's voordoen die niet zijn beschreven.

De risicoanalyse geeft een kwalitatief inzicht in de kans en gevolgen van een scenario. Het PGS-team heeft de risico’s van de scenario’s geëvalueerd, geclassificeerd en gerangschikt. Daarbij is gebruikgemaakt van de kwalitatieve risicomatrix van de generieke risicobenadering. Hiermee is bepaald of het scenario relevant is voor de PGS. Als het scenario relevant is voor de PGS, identificeert het team maatregelen op basis van de huidige stand der techniek (bijvoorbeeld uit bestaande PGS'en, gehanteerde normen en andere referentiedocumenten). Als het om nieuwe activiteiten gaat, zal in overleg met betrokken experts worden bekeken welke maatregelen toegepast worden en/of toepasbaar zijn.

De risicomatrix is vervolgens gebruikt om te beoordelen of de maatregel:

het risico vermindert,
de kans op optreden van de ongewenste gebeurtenis verkleint, of
de omvang of ernst van de gevolgen vermindert.

Voor de geïdentificeerde maatregelen is vervolgens getoetst of ze als maatregel in de PGS moeten worden opgenomen. Dit gebeurt op basis van de gezamenlijke kennis en inzichten van deskundigen in het PGS-team.

In dit deskundig oordeel worden dus meerdere aspecten meegewogen. In elk geval zijn dit wettelijke randvoorwaarden, zoals de best beschikbare techniek, de stand van de wetenschap en de arbeidshygiënische strategie. De positie van het scenario in de matrix is daarbij een hulpmiddel dat inzicht geeft. De risicomatrix kan niet worden gezien als normatief kader.

4Scenario's

4.1Inleiding

Dit hoofdstuk beschrijft de scenario's die realistisch en relevant zijn voor een LNG-afleverinstallatie.

De scenario's zijn onderverdeeld in:

Scenario’s voor de hele activiteit;
Scenario’s voor de LNG-opslagtank;
Scenario's bij het vullen (of leegmaken) van de LNG-opslagtank vanuit (of naar) een tankwagen of vanuit (of naar) een vaartuig;
Scenario's bij (de)bunkeren van LNG aan vaartuigen of drijvende werktuigen.

Elk scenario heeft een nummer. Het is weergegeven als S1, S2 en verder. Bij elk scenario horen doelen. Die zijn aangegeven met de nummers van de doelen, dus D1, D2 en verder. De beschrijvingen van de doelen staan in Hoofdstuk 6. Bij de maatregelen in Hoofdstuk 7 is steeds aangegeven welke scenario's (en doelen) daar een rol bij spelen.

In de scenario’s wordt met het gevolg ‘cryogene blootstelling’ de blootstelling bedoeld van installatie(onderdelen) of objecten aan de temperaturen van LNG of LIN. Met het gevolg ‘persoonlijk letsel’ wordt, tenzij anders aangegeven, zowel hittebelasting als cryogene blootstelling op personen bedoeld.

4.2Scenario's voor de hele activiteit

S1Mogelijke gevaren en gevolgen van statische elektriciteit

Potentiële gevolgen (opeenvolgende gebeurtenissen):

vonkoverslag tussen installatieonderdelen door potentiaalverschil;
brand of explosie na ontsteking van eventueel aanwezig brandbaar gas;
persoonlijk letsel chauffeur en/of LNG-afnemer door vonk of hittebelasting.

Gerelateerde doelen

D1Beheersen van de risico's van potentiaalverschillen.

S2Kleine lekkage LNG-leiding (buitenkant) door chemische aantasting

Potentiële gevolgen (opeenvolgende gebeurtenissen):

vrijkomen LNG;
brand na ontsteking.

Gerelateerde doelen

D2Beperken van interne en externe invloeden zodanig dat de tolerantiegrenzen van het materiaal niet overschreden worden (specifiek gericht op het materiaalgebruik).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW6Bescherming installatie externe invloeden M12Bescherming tegen bevriezing en opwarming MW36Markering van LNG-leidingen M37Leidingen bovengronds of in een goot MW62Persoonlijke beschermingsmiddelen MW101Wijziging of reparatie drukapparatuur M104Controle kathodische bescherming MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

S3Kleine lekkage LNG-leiding door pipestress ten gevolge van temperatuurverschillen/-wisselingen (‘temperature cycles’)

Potentiële gevolgen (opeenvolgende gebeurtenissen):

vrijkomen LNG;
brand na ontsteking.

Gerelateerde doelen

D3Beperken van interne en externe invloeden zodanig dat de integriteit van de LNG-installatie behouden blijft (specifiek gericht op de gehele LNG-installatie).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW6Bescherming installatie externe invloeden MW8Fundering en draagconstructie LNG-afleverinstallatie MW17Draagconstructie LNG-opslagtank – Cryogene opslag MW36Markering van LNG-leidingen M37Leidingen bovengronds of in een goot M38Leidingen – Eisen droge goot M40Ondergrondse leidingen – Eisen MW49Eisen losslang / afleverslang – ADR/ADN M50Eisen losslang / afleverslang – LNG-afleverinstallatie MW62Persoonlijke beschermingsmiddelen MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M118Riolering en straatkolken MW134Gevarenzone-indeling MW141Borden en pictogrammen

S4Brand in de omgeving of op de LNG-afleverinstallatie – Falen van onderdelen van de LNG-afleverinstallatie

Potentiële gevolgen (opeenvolgende gebeurtenissen):

vrijkomen LNG;
brand of explosie na ontsteking;
domino-effecten;
persoonlijk letsel.

Gerelateerde doelen

D7Voorkomen dat onderdelen van de LNG-installatie falen ten gevolge van een brand.D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW6Bescherming installatie externe invloeden M9Fundering en draagconstructie LNG-afleverinstallatie M13Afsluiters – Eisen M15Eisen LNG-opslagtank M16Draagconstructie LNG-opslagtank – Eisen bij brand M31Noodstopvoorziening – werking ESD-1 M34ESD - Noodstopvoorziening deactiveren, ESD resetten MW36Markering van LNG-leidingen M59Toezicht door deskundig personeel MW62Persoonlijke beschermingsmiddelen M63Maximumvullingsgraad LNG-opslagtank M93Vlamdetectie M94Vlamdetectie – Norm en controle MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M117Geen brandgevaarlijk materiaal of begroeiing M119Terreininrichting M122Terreininrichting – Bereikbaarheid hulpverleningsdiensten M123Interne afstand – Onderlinge afstanden en tot de terreingrens M124Interne afstand – Berekening warmtestraling M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S5Aanrijding van trailer/vulpunt door een voertuig, hetgeen zowel tijdens het vullen van de LNG-opslagtank als op het moment dat niet wordt gevuld kan plaatsvinden

Potentiële gevolgen (opeenvolgende gebeurtenissen):

vrijkomen LNG;
brand of explosie na ontsteking;
vuurbal en plasbrand.

Gerelateerde doelen

D8Beperken van de kans en/of het effect van een aanrijding tegen installatieonderdelen.

S6Vandalisme, diefstal, aanwezigheid onbevoegde personen: ongecontroleerde ontstekingsbronnen

Potentiële gevolgen (opeenvolgende gebeurtenissen):

schade aan apparatuur;
vrijkomen van LNG;
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D9Voorkomen van beschadiging/aantasting van de LNG-installatie door onbevoegden.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW36Markering van LNG-leidingen MW62Persoonlijke beschermingsmiddelen MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M114Geen toegang tot installatie door onbevoegden MW134Gevarenzone-indeling MW141Borden en pictogrammen

S7Ophoping van grondwater door hoog grondwaterniveau, regenwater of smeltwater in leidinggoot (bijvoorbeeld leiding naar de afleverpunten) in de winter bij temperaturen onder het vriespunt

Potentiële gevolgen (opeenvolgende gebeurtenissen):

bevriezing van water in de leidinggoot;
thermische krimp leiding;
schade aan leiding;
vrijkomen van LNG;
brand/explosie na ontsteking .

Gerelateerde doelen

D10Voorkomen van verlies van integriteit van leidingen in een goot.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW35Leidingen – Eisen MW36Markering van LNG-leidingen M37Leidingen bovengronds of in een goot M38Leidingen – Eisen droge goot M39Eisen andere leidingen in een goot MW62Persoonlijke beschermingsmiddelen MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

S8Temperatuurinvloed (van buiten, bijvoorbeeld zon) op de LNG-leiding

Potentiële gevolgen (opeenvolgende gebeurtenissen):

warmte-inlek leiding;
opwarming LNG;
falen leiding door drukopbouw;
ontstaan van boil-off-gas (bij drukontlasting).

Gerelateerde doelen

D6(D5) Beheersen van de risico’s ten gevolge van weersinvloeden.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW6Bescherming installatie externe invloeden MW36Markering van LNG-leidingen MW62Persoonlijke beschermingsmiddelen MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

S9Geologische impact, zoals aardbeving of overstroming, impact op LNG-installatieonderdelen

Potentiële gevolgen (opeenvolgende gebeurtenissen):

schade aan leiding;
lekkage zwakste onderdeel;
vrijkomen van LNG;
brand of explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D12Voorkomen van lekkage door verlies van integriteit van LNG-installatieonderdelen of de functie van veiligheidskritische LNG-installatieonderdelen.D14Voorkomen van verzakking van de LNG-installatie.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW6Bescherming installatie externe invloeden MW36Markering van LNG-leidingen M40Ondergrondse leidingen – Eisen M41Ondergrondse leidingen – Dubbelwandig M42Ondergrondse leidingen – Lekdetectiesysteem M43Bewijs dichtheid detectieruimte van dubbelwandige ondergrondse leiding M47Dry-break/break-away koppeling bij slangverbindingen MW49Eisen losslang / afleverslang – ADR/ADN M50Eisen losslang / afleverslang – LNG-afleverinstallatie MW62Persoonlijke beschermingsmiddelen M89Gasdetectie M90Gasdetectie – Norm en controle MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema M103Inspectie detectiesystemen M104Controle kathodische bescherming MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

S10Blikseminslag

Potentiële gevolgen (opeenvolgende gebeurtenissen):

elektronica valt uit;
ontstekingsbron in ATEX-gezoneerd gebied;
brand in de installatie en/of het gebouw;
persoonlijk letsel.

Gerelateerde doelen

D1Beheersen van de risico's van potentiaalverschillen.D6(D5) Beheersen van de risico’s ten gevolge van weersinvloeden.

S11Stroomstoring in combinatie met een incident

Potentiële gevolgen:

verstoring van het systeem (verhogen debieten, open- of dichtsturen kleppen);
vrijkomen van LNG;
brand na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D13Voorkomen dat ongecontroleerde drukopbouw kan optreden in LNG-installatieonderdelen.D23Voorkomen dat veiligheidskritische componenten falen door het wegvallen van de stroomvoorziening of communicatie.D24Voorkomen dat afsluiters bij inactiviteit van de installatie in de onveilige stand staan.

S12Langdurige insluiting van LNG in leidinggedeelte tussen twee afsluiters - breuk leiding.

Potentiële gevolgen:

opwarming en drukopbouw;
breuk leiding vrijkomen LNG;
brand na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D11Voorkomen van een ontoelaatbare drukverhoging in een LNG -installatieonderdeel als gevolg van inblokking van LNG.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid M2Afsluiters – Veilige stand MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW36Markering van LNG-leidingen MW51Drukontlasting – Overdrukbeveiliging MW62Persoonlijke beschermingsmiddelen MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

S13Lekkage in ondergrondse leiding met uitstroming naar atmosfeer vanuit de productvoerende leiding.

Potentiële gevolgen:

vrijkomen LNG;
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D12Voorkomen van lekkage door verlies van integriteit van LNG-installatieonderdelen of de functie van veiligheidskritische LNG-installatieonderdelen.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW35Leidingen – Eisen MW36Markering van LNG-leidingen M40Ondergrondse leidingen – Eisen M41Ondergrondse leidingen – Dubbelwandig M42Ondergrondse leidingen – Lekdetectiesysteem M43Bewijs dichtheid detectieruimte van dubbelwandige ondergrondse leiding MW62Persoonlijke beschermingsmiddelen M89Gasdetectie M90Gasdetectie – Norm en controle M98Werkvergunning bij werkzaamheden MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema M103Inspectie detectiesystemen M104Controle kathodische bescherming MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M107Aanleg, onderhoud, reparatie, reinigen – Vakbekwaam personeel M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

S14Breuk in ondergrondse leiding.

Potentiële gevolgen:

vrijkomen LNG;
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D12Voorkomen van lekkage door verlies van integriteit van LNG-installatieonderdelen of de functie van veiligheidskritische LNG-installatieonderdelen.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M25Afsluiter vulleiding LNG-opslagtank MW35Leidingen – Eisen MW36Markering van LNG-leidingen M40Ondergrondse leidingen – Eisen M41Ondergrondse leidingen – Dubbelwandig M42Ondergrondse leidingen – Lekdetectiesysteem M43Bewijs dichtheid detectieruimte van dubbelwandige ondergrondse leiding MW62Persoonlijke beschermingsmiddelen M89Gasdetectie M90Gasdetectie – Norm en controle M98Werkvergunning bij werkzaamheden MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema M103Inspectie detectiesystemen M104Controle kathodische bescherming MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M107Aanleg, onderhoud, reparatie, reinigen – Vakbekwaam personeel M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M115Bliksembeveiliging MW134Gevarenzone-indeling MW141Borden en pictogrammen

Potentiële gevolgen:

vrijkomen LNG;
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D11Voorkomen van een ontoelaatbare drukverhoging in een LNG -installatieonderdeel als gevolg van inblokking van LNG.D15Voorkomen van ondeskundig gebruik of het uitvoeren van werkzaamheden door een ondeskundig persoon waardoor lekkage of verlies van integriteit of functie van de onderdelen van de LNG-installatie op kan treden.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid M2Afsluiters – Veilige stand MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW36Markering van LNG-leidingen MW51Drukontlasting – Overdrukbeveiliging M53Drukontlasting – Verbinding afblaasvoorziening M55Drukontlasting – Eisen afblaasvoorziening MW62Persoonlijke beschermingsmiddelen M98Werkvergunning bij werkzaamheden MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M107Aanleg, onderhoud, reparatie, reinigen – Vakbekwaam personeel M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

S16Kleine lekkage vanuit LNG-onderdeel (bijv. flens, instrument of klep) tijdens normale operatie.

Potentiële gevolgen:

vrijkomen LNG;
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D12Voorkomen van lekkage door verlies van integriteit van LNG-installatieonderdelen of de functie van veiligheidskritische LNG-installatieonderdelen.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW35Leidingen – Eisen MW36Markering van LNG-leidingen M40Ondergrondse leidingen – Eisen M41Ondergrondse leidingen – Dubbelwandig M42Ondergrondse leidingen – Lekdetectiesysteem M43Bewijs dichtheid detectieruimte van dubbelwandige ondergrondse leiding M44Losslang/afleverslang bij voorkeur uit één stuk MW49Eisen losslang / afleverslang – ADR/ADN M50Eisen losslang / afleverslang – LNG-afleverinstallatie MW62Persoonlijke beschermingsmiddelen M89Gasdetectie M90Gasdetectie – Norm en controle M98Werkvergunning bij werkzaamheden MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema M103Inspectie detectiesystemen MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

S17Dichtvriezen van het 5-2 ventiel van de actuator van een veiligheidsklep (bijv. LNG-tankklep), samen met vrijkomen van LNG (bijv. leiding/slangbreuk).

Potentiële gevolgen:

veiligheidsklep faalt en gaat niet dicht;
langdurig vrijkomen LNG;
brand/explosie na ontsteking;
persoonlijk letsel;
mogelijke escalatie (aanstraling van andere LNG-voerende installatieonderdelen).

Gerelateerde doelen

D2Beperken van interne en externe invloeden zodanig dat de tolerantiegrenzen van het materiaal niet overschreden worden (specifiek gericht op het materiaalgebruik).D5Het in een aanvaardbare conditie houden van installatieonderdelen zodanig dat de technische integriteit behouden blijft (onderhoud).D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW6Bescherming installatie externe invloeden M12Bescherming tegen bevriezing en opwarming M13Afsluiters – Eisen M34ESD - Noodstopvoorziening deactiveren, ESD resetten MW36Markering van LNG-leidingen M37Leidingen bovengronds of in een goot M59Toezicht door deskundig personeel MW62Persoonlijke beschermingsmiddelen M93Vlamdetectie M94Vlamdetectie – Norm en controle MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario

Potentiële gevolgen:

vrijkomen kleine hoeveelheid LNG;
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D3Beperken van interne en externe invloeden zodanig dat de integriteit van de LNG-installatie behouden blijft (specifiek gericht op de gehele LNG-installatie).D16Voorkomen dat er onveilige situaties ontstaan tijdens activiteiten/werkzaamheden aan of op de installatie.D18Voorkom escalatie van een loss of containment en/of een brand.D20Voorkom incidenten door een slechte toegankelijkheid of gebrek aan goede verlichting bij het bedienen van de LNG-installatie.D23Voorkomen dat veiligheidskritische componenten falen door het wegvallen van de stroomvoorziening of communicatie.D24Voorkomen dat afsluiters bij inactiviteit van de installatie in de onveilige stand staan.D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid M2Afsluiters – Veilige stand M3Buiten werking stellen LNG-afleverinstallatie MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW6Bescherming installatie externe invloeden MW8Fundering en draagconstructie LNG-afleverinstallatie M9Fundering en draagconstructie LNG-afleverinstallatie M13Afsluiters – Eisen M15Eisen LNG-opslagtank M16Draagconstructie LNG-opslagtank – Eisen bij brand MW17Draagconstructie LNG-opslagtank – Cryogene opslag M30Noodstopvoorziening - detectiemiddelen M31Noodstopvoorziening – werking ESD-1 M34ESD - Noodstopvoorziening deactiveren, ESD resetten MW36Markering van LNG-leidingen M37Leidingen bovengronds of in een goot M38Leidingen – Eisen droge goot M40Ondergrondse leidingen – Eisen MW49Eisen losslang / afleverslang – ADR/ADN M50Eisen losslang / afleverslang – LNG-afleverinstallatie M57Eisen ingebruikname M59Toezicht door deskundig personeel M60Verlichting installatie tijdens gebruik MW62Persoonlijke beschermingsmiddelen M89Gasdetectie M90Gasdetectie – Norm en controle M91Temperatuurdetectie M92Temperatuurdetectie – Controle M93Vlamdetectie M94Vlamdetectie – Norm en controle M96Monitoringsysteem beschikbaarheid M97Veiligheid bij werkzaamheden M100Procedure vloeistof- en gasvrij maken, inkoelen en ingassen van de installatie MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M118Riolering en straatkolken M119Terreininrichting M122Terreininrichting – Bereikbaarheid hulpverleningsdiensten M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling MW135Explosieveilig materiaal en materieel M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S19Gasemissie via afblaasvoorziening (vent stack), al dan niet met ontbranding.

Potentiële gevolgen:

verhoging temperatuur LNG in LNG-opslagtank;
ontstaan van (te veel) boil-off gas;
opbouw druk in LNG-opslagtank;
druk overschrijdt openingsdruk drukveiligheid;
methaanemissie door afblaasvoorziening.

Gerelateerde doelen

D25Voorkomen dat bij het afblazen het uitredende gas een risico oplevert voor de omgeving.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M14Voorziening boil-off M28Vulpunt – Koppeling ESD-systeem bij vullen LNG-opslagtank MW36Markering van LNG-leidingen M53Drukontlasting – Verbinding afblaasvoorziening M55Drukontlasting – Eisen afblaasvoorziening M56Drukontlasting – Berekening hoogte afblaasvoorziening MW62Persoonlijke beschermingsmiddelen MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M123Interne afstand – Onderlinge afstanden en tot de terreingrens M124Interne afstand – Berekening warmtestraling MW134Gevarenzone-indeling MW141Borden en pictogrammen

S20Dichtvriezen van de afblaasvoorziening door extreme weercondities: regenval of vorming condens en vervolgens dichtvriezen van de overdrukbeveiliging.

Potentiële gevolgen:

drukopbouw in installatieonderdelen;
druk overschrijdt ontwerpdruk;
schade aan leidingen en appendages;
lekkage bij het zwakste onderdeel;
vrijkomen LNG;
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D11Voorkomen van een ontoelaatbare drukverhoging in een LNG -installatieonderdeel als gevolg van inblokking van LNG.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid M2Afsluiters – Veilige stand MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW36Markering van LNG-leidingen MW51Drukontlasting – Overdrukbeveiliging M53Drukontlasting – Verbinding afblaasvoorziening M55Drukontlasting – Eisen afblaasvoorziening MW62Persoonlijke beschermingsmiddelen MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

S21Vloeistofuitstroming door afblaasvoorziening (vent stack) ten gevolge van overvulling van de LNG-opslagtank, er ontstaat een plas op de grond (rainout).

Potentiële gevolgen:

vrijkomen LNG via de afblaasvoorziening;
LNG regent op de grond;
plasvorming met verdamping;
(plas)brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D3Beperken van interne en externe invloeden zodanig dat de integriteit van de LNG-installatie behouden blijft (specifiek gericht op de gehele LNG-installatie).D19Voorkomen dat overvulling van een LNG-opslagtank plaatsvindt.D26Voorkomen dat vrijgekomen vloeibaar LNG dat zich over de grond verspreidt een risico vormt voor de omgeving.

Gerelateerde maatregelen

S22Vrijkomen van LNG op het terrein (ontstaan van een plas) met afloop naar het riool en/of afloop naar installaties met andere gevaarlijke stoffen en/of afloop naar toegangswegen.

Potentiële gevolgen:

afloop LNG naar riool;
RPT (Rapid Phase Transition) door mogelijk contact LNG met water – detonaties – schade aan riool;
insluiting van gas en explosief mengsel;
gasexplosie met hoge piekoverdrukken na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D26Voorkomen dat vrijgekomen vloeibaar LNG dat zich over de grond verspreidt een risico vormt voor de omgeving.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M18Impactanalyse opvang LNG bij lekkage MW36Markering van LNG-leidingen MW62Persoonlijke beschermingsmiddelen MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M118Riolering en straatkolken M125Afstand – Riool- en kelderopeningen MW134Gevarenzone-indeling MW141Borden en pictogrammen

S23Insluiting gas bij vulpunt van de LNG-opslagtank bij het verkeerd aankoppelen van de losslang.

Potentiële gevolgen:

insluiting gas door vrijkomen LNG;
verstikkingsgevaar;
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D15Voorkomen van ondeskundig gebruik of het uitvoeren van werkzaamheden door een ondeskundig persoon waardoor lekkage of verlies van integriteit of functie van de onderdelen van de LNG-installatie op kan treden.D20Voorkom incidenten door een slechte toegankelijkheid of gebrek aan goede verlichting bij het bedienen van de LNG-installatie.D26Voorkomen dat vrijgekomen vloeibaar LNG dat zich over de grond verspreidt een risico vormt voor de omgeving.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M18Impactanalyse opvang LNG bij lekkage M21Vulpunt – Ligging en markering M24Vulpunt – Dodemansknop M25Afsluiter vulleiding LNG-opslagtank M33ESD – Resetprocedure MW36Markering van LNG-leidingen M60Verlichting installatie tijdens gebruik MW62Persoonlijke beschermingsmiddelen M66Procedure vullen LNG-opslagtank vanuit een LNG-tankwagen M98Werkvergunning bij werkzaamheden M99Plaatsen, verplaatsen of verwijderen LNG-opslagtank MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M107Aanleg, onderhoud, reparatie, reinigen – Vakbekwaam personeel M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M118Riolering en straatkolken M119Terreininrichting M125Afstand – Riool- en kelderopeningen MW134Gevarenzone-indeling MW141Borden en pictogrammen

S24Lekkage en brand binnen scheidingsconstructie.

Potentiële gevolgen:

vrijkomen LNG;
brand/explosie na ontsteking;
persoonlijk letsel;
indien deuren gesloten zijn, langere blootstelling aan warmtestraling.

Toelichting

Het betreft hier de scheidingsconstructie zoals bedoeld in M114.

Gerelateerde doelen

D23Voorkomen dat veiligheidskritische componenten falen door het wegvallen van de stroomvoorziening of communicatie.D24Voorkomen dat afsluiters bij inactiviteit van de installatie in de onveilige stand staan.D26Voorkomen dat vrijgekomen vloeibaar LNG dat zich over de grond verspreidt een risico vormt voor de omgeving.D27Voorkomen dat personen blootgesteld worden aan de gevaren van LNG (cryogeen, verstikking, brand/explosie).D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid M2Afsluiters – Veilige stand M3Buiten werking stellen LNG-afleverinstallatie MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M13Afsluiters – Eisen M18Impactanalyse opvang LNG bij lekkage M31Noodstopvoorziening – werking ESD-1 M34ESD - Noodstopvoorziening deactiveren, ESD resetten MW36Markering van LNG-leidingen M59Toezicht door deskundig personeel MW62Persoonlijke beschermingsmiddelen M89Gasdetectie M90Gasdetectie – Norm en controle M93Vlamdetectie M94Vlamdetectie – Norm en controle M96Monitoringsysteem beschikbaarheid MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M107Aanleg, onderhoud, reparatie, reinigen – Vakbekwaam personeel M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M118Riolering en straatkolken M119Terreininrichting M122Terreininrichting – Bereikbaarheid hulpverleningsdiensten M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S25Vrachtauto's rijden over de leidinggoot / ondergrondse leiding heen, leidend tot lekkage aan de leiding.

Potentiële gevolgen:

schade aan leiding;
vrijkomen LNG bij lekkage;
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D3Beperken van interne en externe invloeden zodanig dat de integriteit van de LNG-installatie behouden blijft (specifiek gericht op de gehele LNG-installatie).D10Voorkomen van verlies van integriteit van leidingen in een goot.

Gerelateerde maatregelen

S26Begroeiing en objecten aanwezig in de nabijheid van de afleverinstallatie, beschadiging van LNG onderdelen / compartimenten.

Potentiële gevolgen:

beschadiging LNG-afleverinstallatie;
vrijkomen LNG, brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D3Beperken van interne en externe invloeden zodanig dat de integriteit van de LNG-installatie behouden blijft (specifiek gericht op de gehele LNG-installatie).

Gerelateerde maatregelen

S27Onjuist buitenwerking stellen van de afleverinstallatie.

Potentiële gevolgen:

vrijkomen LNG;
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D24Voorkomen dat afsluiters bij inactiviteit van de installatie in de onveilige stand staan.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid M2Afsluiters – Veilige stand M3Buiten werking stellen LNG-afleverinstallatie MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW36Markering van LNG-leidingen MW62Persoonlijke beschermingsmiddelen MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

S28Te snel inkoelen met LIN/LNG van de onderdelen van de LNG-afleverinstallatie bij opstarten na uitvoeren van onderhoudswerkzaamheden.

Potentiële gevolgen:

temperatuurschok en krimp LNG-voerende onderdelen;
schade aan LNG-voerende onderdelen;
vrijkomen LNG;
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M21Vulpunt – Ligging en markering M25Afsluiter vulleiding LNG-opslagtank MW36Markering van LNG-leidingen M58Eisen in-/uitgebruikname MW62Persoonlijke beschermingsmiddelen M66Procedure vullen LNG-opslagtank vanuit een LNG-tankwagen M97Veiligheid bij werkzaamheden M98Werkvergunning bij werkzaamheden M100Procedure vloeistof- en gasvrij maken, inkoelen en ingassen van de installatie MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M107Aanleg, onderhoud, reparatie, reinigen – Vakbekwaam personeel M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

S29Las- of flenslekkage in leiding(verbinding) door verkeerde aangelegde verbinding.

Potentiële gevolgen:

vrijkomen LNG;
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

S30Methaanemissie door gebrek aan onderhoud.

Potentiële gevolgen:

brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D12Voorkomen van lekkage door verlies van integriteit van LNG-installatieonderdelen of de functie van veiligheidskritische LNG-installatieonderdelen.D18Voorkom escalatie van een loss of containment en/of een brand.D27Voorkomen dat personen blootgesteld worden aan de gevaren van LNG (cryogeen, verstikking, brand/explosie).D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M13Afsluiters – Eisen M31Noodstopvoorziening – werking ESD-1 M34ESD - Noodstopvoorziening deactiveren, ESD resetten MW36Markering van LNG-leidingen M40Ondergrondse leidingen – Eisen M41Ondergrondse leidingen – Dubbelwandig M42Ondergrondse leidingen – Lekdetectiesysteem M43Bewijs dichtheid detectieruimte van dubbelwandige ondergrondse leiding M59Toezicht door deskundig personeel MW62Persoonlijke beschermingsmiddelen M89Gasdetectie M90Gasdetectie – Norm en controle M91Temperatuurdetectie M92Temperatuurdetectie – Controle M93Vlamdetectie M94Vlamdetectie – Norm en controle M98Werkvergunning bij werkzaamheden MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema M103Inspectie detectiesystemen M104Controle kathodische bescherming MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M107Aanleg, onderhoud, reparatie, reinigen – Vakbekwaam personeel M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M119Terreininrichting M122Terreininrichting – Bereikbaarheid hulpverleningsdiensten M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling MW135Explosieveilig materiaal en materieel M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S31Onderhoud aan LNG onderdelen, lekkage.

Potentiële gevolgen:

vrijkomen LNG;
cryogene blootstelling;
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW36Markering van LNG-leidingen M40Ondergrondse leidingen – Eisen M41Ondergrondse leidingen – Dubbelwandig M42Ondergrondse leidingen – Lekdetectiesysteem M43Bewijs dichtheid detectieruimte van dubbelwandige ondergrondse leiding M58Eisen in-/uitgebruikname MW62Persoonlijke beschermingsmiddelen M89Gasdetectie M90Gasdetectie – Norm en controle M97Veiligheid bij werkzaamheden M98Werkvergunning bij werkzaamheden M99Plaatsen, verplaatsen of verwijderen LNG-opslagtank M100Procedure vloeistof- en gasvrij maken, inkoelen en ingassen van de installatie MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema M103Inspectie detectiesystemen M104Controle kathodische bescherming MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M107Aanleg, onderhoud, reparatie, reinigen – Vakbekwaam personeel M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S32Graafwerkzaamheden bij ondergrondse leidingen (zoals leiding afleverpunt).

Potentiële gevolgen:

breuk leiding;
vertraagd vrijkomen LNG;
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW36Markering van LNG-leidingen MW62Persoonlijke beschermingsmiddelen M98Werkvergunning bij werkzaamheden MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M107Aanleg, onderhoud, reparatie, reinigen – Vakbekwaam personeel M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

S33Vrijkomen van LNG of LIN, blootstelling op de draagconstructie van de LNG- of de LIN-opslagtank of installatieonderdelen

Potentiële gevolgen:

falen draagconstructie;
beschadiging draagconstructie LNG- of LIN-opslagtank of installatieonderdelen;
vrijkomen LNG of LIN;
cryogene blootstelling;
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D3Beperken van interne en externe invloeden zodanig dat de integriteit van de LNG-installatie behouden blijft (specifiek gericht op de gehele LNG-installatie).

Gerelateerde maatregelen

S34Onderhoud en uit bedrijf nemen van de LNG-opslagtank of installatieonderdelen (zoals vervangen pomp).

Potentiële gevolgen:

vrijkomen LNG;
cryogene blootstelling;
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M13Afsluiters – Eisen M15Eisen LNG-opslagtank MW36Markering van LNG-leidingen M40Ondergrondse leidingen – Eisen M41Ondergrondse leidingen – Dubbelwandig M42Ondergrondse leidingen – Lekdetectiesysteem M43Bewijs dichtheid detectieruimte van dubbelwandige ondergrondse leiding M58Eisen in-/uitgebruikname M60Verlichting installatie tijdens gebruik MW62Persoonlijke beschermingsmiddelen M89Gasdetectie M90Gasdetectie – Norm en controle M97Veiligheid bij werkzaamheden M98Werkvergunning bij werkzaamheden M99Plaatsen, verplaatsen of verwijderen LNG-opslagtank M100Procedure vloeistof- en gasvrij maken, inkoelen en ingassen van de installatie MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M107Aanleg, onderhoud, reparatie, reinigen – Vakbekwaam personeel M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M119Terreininrichting MW134Gevarenzone-indeling MW141Borden en pictogrammen

S35Onveilige situaties door slechte toegankelijkheid vulpunt en/of slechte verlichting.

Potentiële gevolgen:

in geval van vrijkomen LNG;
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D20Voorkom incidenten door een slechte toegankelijkheid of gebrek aan goede verlichting bij het bedienen van de LNG-installatie.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M21Vulpunt – Ligging en markering MW36Markering van LNG-leidingen M60Verlichting installatie tijdens gebruik MW62Persoonlijke beschermingsmiddelen MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M119Terreininrichting MW134Gevarenzone-indeling MW141Borden en pictogrammen

S36Interne brand op een drijvende LNG-afleverinstallatie (bijv. op ponton) - falen van LNG onderdelen.

Potentiële gevolgen:

verlies van structurele integriteit;
dek kan draagkracht verliezen;
LNG installatie-onderdelen op het ponton beschadigen, bezwijken en falen;
mogelijke escalatie;
vrijkomen LNG;
brand bij ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D7Voorkomen dat onderdelen van de LNG-installatie falen ten gevolge van een brand.D18Voorkom escalatie van een loss of containment en/of een brand.D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW6Bescherming installatie externe invloeden M13Afsluiters – Eisen M20LNG-afleverinstallatie beschermd tegen cryogene effecten en hittestraling M29Noodstopvoorziening - noodstop bij (de)bunkeren MW36Markering van LNG-leidingen MW62Persoonlijke beschermingsmiddelen M91Temperatuurdetectie M92Temperatuurdetectie – Controle MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M119Terreininrichting M122Terreininrichting – Bereikbaarheid hulpverleningsdiensten M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen M133Waterfilm MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S37Beginnende (kleine) brand (bronnen: zeer afhankelijk van de activiteiten die plaatsvinden binnen de afleverinstallatie) escaleert naar grotere brand (top event is de grotere brand).

Potentiële gevolgen:

grotere brand kan LNG installatie-onderdelen aanstralen;
schade aan LNG installatie-onderdelen;
mogelijke lekkage en verder escalatie;
vrijkomen LNG met directe ontsteking, vergroting effectgebied van initiële brand;
persoonlijk letsel.

Gerelateerde doelen

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW6Bescherming installatie externe invloeden M13Afsluiters – Eisen M20LNG-afleverinstallatie beschermd tegen cryogene effecten en hittestraling M29Noodstopvoorziening - noodstop bij (de)bunkeren M30Noodstopvoorziening - detectiemiddelen M31Noodstopvoorziening – werking ESD-1 MW36Markering van LNG-leidingen MW62Persoonlijke beschermingsmiddelen M91Temperatuurdetectie M92Temperatuurdetectie – Controle MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M119Terreininrichting M122Terreininrichting – Bereikbaarheid hulpverleningsdiensten M123Interne afstand – Onderlinge afstanden en tot de terreingrens M124Interne afstand – Berekening warmtestraling M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen M133Waterfilm MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S38LNG spill op het bunkerponton/drijvende installatie – falen van het ponton.

Potentiële gevolgen:

ponton wordt blootgesteld aan cryogene temperaturen;
verlies van structurele integriteit;
optreden van scheur in het dek van het ponton;
LNG komt in het ponton;
ophoping van gas in een besloten ruimte;
brand/explosie na ontsteking;
escalatie;
LNG installatie-onderdelen zakken door het dek (bijvoorbeeld de LNG-tank);
schade aan de tank;
bodemnozzle / afsluiter scheurt er af;
vrijkomen van LNG;
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D2Beperken van interne en externe invloeden zodanig dat de tolerantiegrenzen van het materiaal niet overschreden worden (specifiek gericht op het materiaalgebruik).D18Voorkom escalatie van een loss of containment en/of een brand.D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW6Bescherming installatie externe invloeden M12Bescherming tegen bevriezing en opwarming M13Afsluiters – Eisen M20LNG-afleverinstallatie beschermd tegen cryogene effecten en hittestraling M29Noodstopvoorziening - noodstop bij (de)bunkeren M30Noodstopvoorziening - detectiemiddelen M31Noodstopvoorziening – werking ESD-1 MW36Markering van LNG-leidingen MW62Persoonlijke beschermingsmiddelen M91Temperatuurdetectie M92Temperatuurdetectie – Controle MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M119Terreininrichting M122Terreininrichting – Bereikbaarheid hulpverleningsdiensten M123Interne afstand – Onderlinge afstanden en tot de terreingrens M124Interne afstand – Berekening warmtestraling M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen M133Waterfilm MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S39Lekkage van een LNG installatie-onderdeel.

Potentiële gevolgen:

vrijkomen van LNG;
bij ontsteking brand/explosie;
persoonlijk letsel.

Gerelateerde doelen

D5Het in een aanvaardbare conditie houden van installatieonderdelen zodanig dat de technische integriteit behouden blijft (onderhoud).D7Voorkomen dat onderdelen van de LNG-installatie falen ten gevolge van een brand.D12Voorkomen van lekkage door verlies van integriteit van LNG-installatieonderdelen of de functie van veiligheidskritische LNG-installatieonderdelen.D18Voorkom escalatie van een loss of containment en/of een brand.D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW6Bescherming installatie externe invloeden M9Fundering en draagconstructie LNG-afleverinstallatie M13Afsluiters – Eisen M20LNG-afleverinstallatie beschermd tegen cryogene effecten en hittestraling M29Noodstopvoorziening - noodstop bij (de)bunkeren M30Noodstopvoorziening - detectiemiddelen MW36Markering van LNG-leidingen MW62Persoonlijke beschermingsmiddelen M85Noodstopvoorziening – leegmaken LNG-opslagtank in tankwagen of vaartuig M89Gasdetectie M90Gasdetectie – Norm en controle M91Temperatuurdetectie M92Temperatuurdetectie – Controle M93Vlamdetectie M94Vlamdetectie – Norm en controle M95Noodstopscenario ESD-1 in werking M98Werkvergunning bij werkzaamheden MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema M104Controle kathodische bescherming MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M119Terreininrichting M122Terreininrichting – Bereikbaarheid hulpverleningsdiensten M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen M133Waterfilm MW134Gevarenzone-indeling MW135Explosieveilig materiaal en materieel M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S40Gasemissie door afblaasvoorziening (vent stack) van de LNG-afleverinstallatie

Potentiële gevolgen:

emissie van NG;
bij ontsteking fakkelbrand;
persoonlijk letsel.

Gerelateerde doelen

D18Voorkom escalatie van een loss of containment en/of een brand.D25Voorkomen dat bij het afblazen het uitredende gas een risico oplevert voor de omgeving.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW36Markering van LNG-leidingen M53Drukontlasting – Verbinding afblaasvoorziening M54Temperatuurdetectie in afblaasleiding - activering noodstop M55Drukontlasting – Eisen afblaasvoorziening M56Drukontlasting – Berekening hoogte afblaasvoorziening MW62Persoonlijke beschermingsmiddelen MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

4.3Scenario's voor de LNG-opslagtank

S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.

Potentiële gevolgen:

verhoging temperatuur in LNG-opslagtank;
drukopbouw;
falen integriteit LNG-opslagtank;
vrijkomen LNG;
BLEVE/vuurbal/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D7Voorkomen dat onderdelen van de LNG-installatie falen ten gevolge van een brand.D19Voorkomen dat overvulling van een LNG-opslagtank plaatsvindt.D27Voorkomen dat personen blootgesteld worden aan de gevaren van LNG (cryogeen, verstikking, brand/explosie).D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW6Bescherming installatie externe invloeden M9Fundering en draagconstructie LNG-afleverinstallatie M13Afsluiters – Eisen M15Eisen LNG-opslagtank M16Draagconstructie LNG-opslagtank – Eisen bij brand MW17Draagconstructie LNG-opslagtank – Cryogene opslag M30Noodstopvoorziening - detectiemiddelen M31Noodstopvoorziening – werking ESD-1 M34ESD - Noodstopvoorziening deactiveren, ESD resetten MW36Markering van LNG-leidingen M59Toezicht door deskundig personeel MW62Persoonlijke beschermingsmiddelen M63Maximumvullingsgraad LNG-opslagtank M75Toezicht op de aflevering van LNG M78Eisen aan een LNG-afleverinstallatie M89Gasdetectie M90Gasdetectie – Norm en controle M93Vlamdetectie M94Vlamdetectie – Norm en controle MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M107Aanleg, onderhoud, reparatie, reinigen – Vakbekwaam personeel M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M117Geen brandgevaarlijk materiaal of begroeiing M118Riolering en straatkolken M119Terreininrichting M122Terreininrichting – Bereikbaarheid hulpverleningsdiensten M123Interne afstand – Onderlinge afstanden en tot de terreingrens M124Interne afstand – Berekening warmtestraling M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.

Potentiële gevolgen:

verhoging temperatuur in LNG-opslagtank;
drukopbouw in LNG-opslagtank;
vrijkomen LNG;
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D7Voorkomen dat onderdelen van de LNG-installatie falen ten gevolge van een brand.D25Voorkomen dat bij het afblazen het uitredende gas een risico oplevert voor de omgeving.D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW6Bescherming installatie externe invloeden M9Fundering en draagconstructie LNG-afleverinstallatie M13Afsluiters – Eisen M15Eisen LNG-opslagtank M16Draagconstructie LNG-opslagtank – Eisen bij brand MW17Draagconstructie LNG-opslagtank – Cryogene opslag M28Vulpunt – Koppeling ESD-systeem bij vullen LNG-opslagtank M34ESD - Noodstopvoorziening deactiveren, ESD resetten MW36Markering van LNG-leidingen M53Drukontlasting – Verbinding afblaasvoorziening M55Drukontlasting – Eisen afblaasvoorziening M56Drukontlasting – Berekening hoogte afblaasvoorziening M59Toezicht door deskundig personeel MW62Persoonlijke beschermingsmiddelen M63Maximumvullingsgraad LNG-opslagtank M75Toezicht op de aflevering van LNG M93Vlamdetectie M94Vlamdetectie – Norm en controle MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M119Terreininrichting M122Terreininrichting – Bereikbaarheid hulpverleningsdiensten M123Interne afstand – Onderlinge afstanden en tot de terreingrens M124Interne afstand – Berekening warmtestraling M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.

Potentiële gevolgen:

falen draagconstructie;
beschadiging LNG-opslagtank of LNG-voerende installatieonderdelen;
vrijkomen LNG;
cryogene blootstelling;
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D3Beperken van interne en externe invloeden zodanig dat de integriteit van de LNG-installatie behouden blijft (specifiek gericht op de gehele LNG-installatie).D7Voorkomen dat onderdelen van de LNG-installatie falen ten gevolge van een brand.D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW6Bescherming installatie externe invloeden MW8Fundering en draagconstructie LNG-afleverinstallatie M9Fundering en draagconstructie LNG-afleverinstallatie M13Afsluiters – Eisen M15Eisen LNG-opslagtank M16Draagconstructie LNG-opslagtank – Eisen bij brand MW17Draagconstructie LNG-opslagtank – Cryogene opslag M34ESD - Noodstopvoorziening deactiveren, ESD resetten MW36Markering van LNG-leidingen M37Leidingen bovengronds of in een goot M38Leidingen – Eisen droge goot M40Ondergrondse leidingen – Eisen M59Toezicht door deskundig personeel MW62Persoonlijke beschermingsmiddelen M63Maximumvullingsgraad LNG-opslagtank M75Toezicht op de aflevering van LNG M93Vlamdetectie M94Vlamdetectie – Norm en controle MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M118Riolering en straatkolken M119Terreininrichting M122Terreininrichting – Bereikbaarheid hulpverleningsdiensten M123Interne afstand – Onderlinge afstanden en tot de terreingrens M124Interne afstand – Berekening warmtestraling M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S44Falen van de bodemleiding van de LNG-opslagtank (grote vloeistof lekkage) tijdens onderhoud door vallend object (bijvoorbeeld tijdens hijsen) - vorming van plas onder de LNG-opslagtank.

Potentiële gevolgen:

vrijkomen LNG onder de LNG-opslagtank;
plasbrand onder LNG-opslagtank;
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D15Voorkomen van ondeskundig gebruik of het uitvoeren van werkzaamheden door een ondeskundig persoon waardoor lekkage of verlies van integriteit of functie van de onderdelen van de LNG-installatie op kan treden.D26Voorkomen dat vrijgekomen vloeibaar LNG dat zich over de grond verspreidt een risico vormt voor de omgeving.

S45Continue vloeistofexpansie van de LNG-opslagtank – overschrijding maximaal niveau in de tank.

Potentiële gevolgen:

drukopbouw in de LNG-opslagtank;
uitzetten van de vloeistof;
vrijkomen LNG (als gas);
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D13Voorkomen dat ongecontroleerde drukopbouw kan optreden in LNG-installatieonderdelen.D15Voorkomen van ondeskundig gebruik of het uitvoeren van werkzaamheden door een ondeskundig persoon waardoor lekkage of verlies van integriteit of functie van de onderdelen van de LNG-installatie op kan treden.D25Voorkomen dat bij het afblazen het uitredende gas een risico oplevert voor de omgeving.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M13Afsluiters – Eisen M19Overvulbeveiliging LNG-opslagtank M21Vulpunt – Ligging en markering M22Vulpunt – Niveaumeter M24Vulpunt – Dodemansknop M25Afsluiter vulleiding LNG-opslagtank M28Vulpunt – Koppeling ESD-systeem bij vullen LNG-opslagtank M33ESD – Resetprocedure MW36Markering van LNG-leidingen MW51Drukontlasting – Overdrukbeveiliging M53Drukontlasting – Verbinding afblaasvoorziening M55Drukontlasting – Eisen afblaasvoorziening M56Drukontlasting – Berekening hoogte afblaasvoorziening M58Eisen in-/uitgebruikname MW62Persoonlijke beschermingsmiddelen M63Maximumvullingsgraad LNG-opslagtank M66Procedure vullen LNG-opslagtank vanuit een LNG-tankwagen M98Werkvergunning bij werkzaamheden M99Plaatsen, verplaatsen of verwijderen LNG-opslagtank M100Procedure vloeistof- en gasvrij maken, inkoelen en ingassen van de installatie MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M107Aanleg, onderhoud, reparatie, reinigen – Vakbekwaam personeel M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M123Interne afstand – Onderlinge afstanden en tot de terreingrens M124Interne afstand – Berekening warmtestraling MW134Gevarenzone-indeling MW141Borden en pictogrammen

S46Hijsen van een (deels) gevulde LNG-opslagtank (zonder draagconstructie, niet zijnde ISO-container), ontstaan van een lekkage of omvallen van de LNG-opslagtank.

Potentiële gevolgen:

falen LNG-opslagtank;
vrijkomen LNG;
cryogene blootstelling;
brand/explosie na ontsteking;
persoonlijk letsel.

Toelichting

De opslagtank is niet ontworpen om (deels) gevuld gehesen te worden.

Gerelateerde doelen

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW36Markering van LNG-leidingen M58Eisen in-/uitgebruikname MW62Persoonlijke beschermingsmiddelen M98Werkvergunning bij werkzaamheden M99Plaatsen, verplaatsen of verwijderen LNG-opslagtank M100Procedure vloeistof- en gasvrij maken, inkoelen en ingassen van de installatie MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M107Aanleg, onderhoud, reparatie, reinigen – Vakbekwaam personeel M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

4.4Scenario's bij het vullen (of leegmaken) van de LNG-opslagtank vanuit (of naar) een tankwagen of vanuit (of naar) een vaartuig

Binnen de scope van de scenario’s in deze paragraaf is het tevens mogelijk dat meerdere tankwagens gelijktijdig via een manifold de LNG-opslagtank (welke al dan niet op een ponton/drijvende installatie is gelegen) vullen.

Potentiële gevolgen:

verhoging temperatuur ladingtank van de LNG-tankwagen;
drukopbouw in ladingtank;
falen ladingtank van de LNG-tankwagen;
vrijkomen LNG;
BLEVE, vuurbal, explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D7Voorkomen dat onderdelen van de LNG-installatie falen ten gevolge van een brand.D15Voorkomen van ondeskundig gebruik of het uitvoeren van werkzaamheden door een ondeskundig persoon waardoor lekkage of verlies van integriteit of functie van de onderdelen van de LNG-installatie op kan treden.D18Voorkom escalatie van een loss of containment en/of een brand.D19Voorkomen dat overvulling van een LNG-opslagtank plaatsvindt.D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW6Bescherming installatie externe invloeden M13Afsluiters – Eisen M15Eisen LNG-opslagtank M16Draagconstructie LNG-opslagtank – Eisen bij brand M18Impactanalyse opvang LNG bij lekkage M24Vulpunt – Dodemansknop M25Afsluiter vulleiding LNG-opslagtank M34ESD - Noodstopvoorziening deactiveren, ESD resetten MW36Markering van LNG-leidingen M59Toezicht door deskundig personeel M61Niet gelijktijdig lossen (andere) brandstoffen MW62Persoonlijke beschermingsmiddelen M63Maximumvullingsgraad LNG-opslagtank M66Procedure vullen LNG-opslagtank vanuit een LNG-tankwagen M68Verbinding ESD systemen LNG-tankwagen met LNG-installatie M93Vlamdetectie M94Vlamdetectie – Norm en controle M95Noodstopscenario ESD-1 in werking MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M117Geen brandgevaarlijk materiaal of begroeiing M119Terreininrichting M122Terreininrichting – Bereikbaarheid hulpverleningsdiensten M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S48Gelijktijdig lossen van de LNG-tankwagen met een tankwagen met andere brandbare stoffen – er ontstaat een brand bij de tankwagen met andere brandbare stoffen.

Potentiële gevolgen:

verhoging temperatuur lading LNG-tankwagen;
drukopbouw in lading LNG-tankwagen;
falen LNG-tankwagen;
vrijkomen LNG;
BLEVE, vuurbal, explosie na ontsteking;
persoonlijk letsel

Gerelateerde doelen

D17Voorkomen dat bij een incident tijdens het lossen van een brandstof de aanwezigheid van een andere tankwagen met brandstof kan leiden tot escalatie van het incident.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW36Markering van LNG-leidingen M61Niet gelijktijdig lossen (andere) brandstoffen MW62Persoonlijke beschermingsmiddelen MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M123Interne afstand – Onderlinge afstanden en tot de terreingrens M124Interne afstand – Berekening warmtestraling MW134Gevarenzone-indeling MW141Borden en pictogrammen

S49LNG-losslang wordt (te snel) afgekoppeld voordat deze uitgedampt is en vrij van LNG is (vloeistof vrijmaken van LNG wordt niet uitgevoerd).

Potentiële gevolgen:

LNG in losslang komt vrij;
cryogene blootstelling;
persoonlijk letsel.

Gerelateerde doelen

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW36Markering van LNG-leidingen M45Losslang/afleverslang – Vloeistofvrij maken MW62Persoonlijke beschermingsmiddelen M66Procedure vullen LNG-opslagtank vanuit een LNG-tankwagen M100Procedure vloeistof- en gasvrij maken, inkoelen en ingassen van de installatie MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M107Aanleg, onderhoud, reparatie, reinigen – Vakbekwaam personeel M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

S50Koude LNG-losslang wordt vastgepakt door chauffeur zonder handschoenen.

Potentiële gevolgen:

persoonlijk letsel.

Gerelateerde doelen

D27Voorkomen dat personen blootgesteld worden aan de gevaren van LNG (cryogeen, verstikking, brand/explosie).

S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.

Potentiële gevolgen:

vrijkomen LNG;
cryogene blootstelling;
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D3Beperken van interne en externe invloeden zodanig dat de integriteit van de LNG-installatie behouden blijft (specifiek gericht op de gehele LNG-installatie).D12Voorkomen van lekkage door verlies van integriteit van LNG-installatieonderdelen of de functie van veiligheidskritische LNG-installatieonderdelen.D15Voorkomen van ondeskundig gebruik of het uitvoeren van werkzaamheden door een ondeskundig persoon waardoor lekkage of verlies van integriteit of functie van de onderdelen van de LNG-installatie op kan treden.D18Voorkom escalatie van een loss of containment en/of een brand.D26Voorkomen dat vrijgekomen vloeibaar LNG dat zich over de grond verspreidt een risico vormt voor de omgeving.D27Voorkomen dat personen blootgesteld worden aan de gevaren van LNG (cryogeen, verstikking, brand/explosie).D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW6Bescherming installatie externe invloeden MW8Fundering en draagconstructie LNG-afleverinstallatie M13Afsluiters – Eisen M16Draagconstructie LNG-opslagtank – Eisen bij brand MW17Draagconstructie LNG-opslagtank – Cryogene opslag M18Impactanalyse opvang LNG bij lekkage M21Vulpunt – Ligging en markering M25Afsluiter vulleiding LNG-opslagtank M26Voorkomen terugstromen LNG M33ESD – Resetprocedure M34ESD - Noodstopvoorziening deactiveren, ESD resetten MW35Leidingen – Eisen MW36Markering van LNG-leidingen M37Leidingen bovengronds of in een goot M38Leidingen – Eisen droge goot M40Ondergrondse leidingen – Eisen M41Ondergrondse leidingen – Dubbelwandig M42Ondergrondse leidingen – Lekdetectiesysteem M43Bewijs dichtheid detectieruimte van dubbelwandige ondergrondse leiding M44Losslang/afleverslang bij voorkeur uit één stuk M45Losslang/afleverslang – Vloeistofvrij maken MW49Eisen losslang / afleverslang – ADR/ADN M50Eisen losslang / afleverslang – LNG-afleverinstallatie M58Eisen in-/uitgebruikname M59Toezicht door deskundig personeel MW62Persoonlijke beschermingsmiddelen M88Procedure leegmaken LNG-opslagtank naar een LNG-tankschip M89Gasdetectie M90Gasdetectie – Norm en controle M91Temperatuurdetectie M92Temperatuurdetectie – Controle M93Vlamdetectie M94Vlamdetectie – Norm en controle M95Noodstopscenario ESD-1 in werking MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema M103Inspectie detectiesystemen M104Controle kathodische bescherming MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M107Aanleg, onderhoud, reparatie, reinigen – Vakbekwaam personeel M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M115Bliksembeveiliging M118Riolering en straatkolken M119Terreininrichting M122Terreininrichting – Bereikbaarheid hulpverleningsdiensten M123Interne afstand – Onderlinge afstanden en tot de terreingrens M125Afstand – Riool- en kelderopeningen M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S52Vullen van LNG-opslagtank vanuit tankwagen of tankschip met verkeerd product.

Potentiële gevolgen:

vrijkomen LNG;
cryogene blootstelling;
brand na ontsteking;
persoonlijk letsel.

Toelichting

Met verkeerd product wordt ook LNG bedoeld dat een te hoge of te lage temperatuur heeft.

Gerelateerde doelen

D2Beperken van interne en externe invloeden zodanig dat de tolerantiegrenzen van het materiaal niet overschreden worden (specifiek gericht op het materiaalgebruik).D13Voorkomen dat ongecontroleerde drukopbouw kan optreden in LNG-installatieonderdelen.D15Voorkomen van ondeskundig gebruik of het uitvoeren van werkzaamheden door een ondeskundig persoon waardoor lekkage of verlies van integriteit of functie van de onderdelen van de LNG-installatie op kan treden.D18Voorkom escalatie van een loss of containment en/of een brand.D19Voorkomen dat overvulling van een LNG-opslagtank plaatsvindt.D20Voorkom incidenten door een slechte toegankelijkheid of gebrek aan goede verlichting bij het bedienen van de LNG-installatie.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW6Bescherming installatie externe invloeden M13Afsluiters – Eisen M15Eisen LNG-opslagtank M19Overvulbeveiliging LNG-opslagtank M21Vulpunt – Ligging en markering M22Vulpunt – Niveaumeter M24Vulpunt – Dodemansknop M25Afsluiter vulleiding LNG-opslagtank M26Voorkomen terugstromen LNG MW36Markering van LNG-leidingen MW51Drukontlasting – Overdrukbeveiliging M60Verlichting installatie tijdens gebruik MW62Persoonlijke beschermingsmiddelen M63Maximumvullingsgraad LNG-opslagtank M64Toezicht op vullingsgraad in relatie tot vloeistofexpansie M66Procedure vullen LNG-opslagtank vanuit een LNG-tankwagen M68Verbinding ESD systemen LNG-tankwagen met LNG-installatie M89Gasdetectie M90Gasdetectie – Norm en controle M91Temperatuurdetectie M92Temperatuurdetectie – Controle MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M107Aanleg, onderhoud, reparatie, reinigen – Vakbekwaam personeel M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

S53Overvulling van LNG-tankwagen bij het leegmaken van de LNG-opslagtank.

Potentiële gevolgen:

vloeistofniveau stijgt boven maximale toegestane vulgraad;
drukopbouw in de tank;
vloeistof uitstroming vanuit de drukveiligheid / vent van vrachtwagen;
vrijkomen van LNG;
brand explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D13Voorkomen dat ongecontroleerde drukopbouw kan optreden in LNG-installatieonderdelen.D15Voorkomen van ondeskundig gebruik of het uitvoeren van werkzaamheden door een ondeskundig persoon waardoor lekkage of verlies van integriteit of functie van de onderdelen van de LNG-installatie op kan treden.D19Voorkomen dat overvulling van een LNG-opslagtank plaatsvindt.D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M13Afsluiters – Eisen MW36Markering van LNG-leidingen MW62Persoonlijke beschermingsmiddelen M85Noodstopvoorziening – leegmaken LNG-opslagtank in tankwagen of vaartuig M86Toezicht leegmaken van de LNG-opslagtank in een LNG-tankwagen of vaartuig M87Procedure leegmaken LNG-opslagtank naar een LNG-tankwagen M100Procedure vloeistof- en gasvrij maken, inkoelen en ingassen van de installatie MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S54Overvulling van LNG-tankwagen bij het gelijktijdig direct bunkeren van een schip of het vullen van een LNG-opslagtank (al dan niet op het water) vanuit meerdere tankwagens via een manifold.

Via het manifold stroomt LNG van de ene LNG-tankwagen terug naar een andere LNG-tankwagen.

Potentiële gevolgen:

vloeistofniveau tankwagen stijgt boven maximale toegestane vulgraad;
drukopbouw in de LNG-tankwagen;
vloeistof uitstroming vanuit de drukveiligheid / vent van LNG-tankwagen;
vrijkomen van LNG;
brand explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D15Voorkomen van ondeskundig gebruik of het uitvoeren van werkzaamheden door een ondeskundig persoon waardoor lekkage of verlies van integriteit of functie van de onderdelen van de LNG-installatie op kan treden.D17Voorkomen dat bij een incident tijdens het lossen van een brandstof de aanwezigheid van een andere tankwagen met brandstof kan leiden tot escalatie van het incident.D19Voorkomen dat overvulling van een LNG-opslagtank plaatsvindt.D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M13Afsluiters – Eisen M31Noodstopvoorziening – werking ESD-1 M32Koppeling ESD-systeem MW36Markering van LNG-leidingen M47Dry-break/break-away koppeling bij slangverbindingen M48Aanvullende eisen – dry-break / break-away koppeling M61Niet gelijktijdig lossen (andere) brandstoffen MW62Persoonlijke beschermingsmiddelen M66Procedure vullen LNG-opslagtank vanuit een LNG-tankwagen M67Voorkomen terugstromen LNG – bunkeren of afleveren met meerdere tankwagens M68Verbinding ESD systemen LNG-tankwagen met LNG-installatie M73Gebruik van bunkercontrolelijsten M75Toezicht op de aflevering van LNG M76Voortdurend toezicht op bunkeroperaties M95Noodstopscenario ESD-1 in werking MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S55Bijzondere handelingen voor het debunkeren of leeg maken LNG-opslagtank.

Bij het debunkeren van een LNG brandstoftank of het leeg maken van de LNG-opslagtank ten behoeve van onderhoud/werkzaamheden vinden bijzondere handelingen plaats waardoor mogelijk bepaalde afsluiters en beveiligingen niet meer de beoogde werking hebben. Daardoor kan (L)NG vrij komen en/of het beperken van een uitstroming wordt verhinderd.

Potentiële gevolgen:

vrijkomen van (L)NG;
bij ontsteking brand/explosie;
persoonlijk letsel.

Toelichting

Om het debunkeren/leeg maken mogelijk te maken zijn meestal bijzondere handelingen nodig zoals het bypassen van afsluiters, tijdelijk uitschakelen van bepaalde beveiligingen of bepaalde beveiligingen werken niet doordat er sprake is van een tegengestelde stromingsrichting.

Gerelateerde doelen

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW36Markering van LNG-leidingen MW62Persoonlijke beschermingsmiddelen M77Verbinding ESD-1 systeem LNG-tankwagen/LNG-opslagtank met schip M80Veiligheid debunkeren en/of leegmaken LNG-opslagtank M86Toezicht leegmaken van de LNG-opslagtank in een LNG-tankwagen of vaartuig M88Procedure leegmaken LNG-opslagtank naar een LNG-tankschip M98Werkvergunning bij werkzaamheden MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

S56Een passerend schip vaart het LNG-tankschip aan tijdens het vullen of leegmaken van de LNG-opslagtank.

Potentiële gevolgen:

LNG-tankschip wordt geraakt;
verplaatsing van schip (drift off);
bewegingsvrijheid van de aangekoppelde vulslang(en) / arm wordt overschreden;
slang/arm scheurt of breekt;
vrijkomen van LNG door breken/scheuren van slang(en) / arm;
cryogene blootstelling aan het dek resulteert in schade;
in het geval van het vrijkomen op water: Rapid Phase Transition (RPT);
RPT schade aan schip (geen grote structurele schade);
brand na ontsteking;
cryogene blootstelling ;
persoonlijk letsel.

Toelichting

Om te voorkomen dat de gevolgen zich zouden kunnen uitbreiden tot het penetreren van de ladingtank en het vrijkomen van grote hoeveelheden LNG vanuit die ladingtank (met alle gevolgen van dien) is de locatiekeuze van het bunkerstation/losplaats LNG-tankschip van groot belang. Bij die locatiekeuze speelt met name de nautische veiligheid een belangrijke rol. Om deze reden zal de waterbeheerder een rol spelen in de locatiekeuze. Deze aspecten vallen niet binnen de scope van deze richtlijn. Aanvullend zijn er in de wet- en regelgeving rondom scheepvaart (zie Bijlage C) reeds diverse direct werkende maatregelen van kracht die deze gevolgen zullen beperken. Om deze reden zijn deze grootschaligere gevolgen niet meegenomen in dit scenario.

Gerelateerde doelen

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M13Afsluiters – Eisen M29Noodstopvoorziening - noodstop bij (de)bunkeren M32Koppeling ESD-systeem MW36Markering van LNG-leidingen M44Losslang/afleverslang bij voorkeur uit één stuk M47Dry-break/break-away koppeling bij slangverbindingen M48Aanvullende eisen – dry-break / break-away koppeling MW49Eisen losslang / afleverslang – ADR/ADN M50Eisen losslang / afleverslang – LNG-afleverinstallatie M60Verlichting installatie tijdens gebruik MW62Persoonlijke beschermingsmiddelen M72Aanmeerplan bij (de)bunkeren M75Toezicht op de aflevering van LNG M86Toezicht leegmaken van de LNG-opslagtank in een LNG-tankwagen of vaartuig MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S57Brand nabij het LNG-tankschip tijdens het lossen, vaarweg is geblokkeerd waardoor het LNG-tankschip niet kan wegvaren - ladingtank faalt.

Potentiële gevolgen:

warmte aanstraling van het schip / LNG tanks op het tankschip;
verhoging temperatuur LNG in de tank;
drukopbouw in de tank;
schade aan tank, verlies van vacuüm (en dus isolatie);
druk overschrijdt ontwerpdruk ;
BLEVE;
domino-effecten (escalatie);
persoonlijk letsel.

Gerelateerde doelen

D7Voorkomen dat onderdelen van de LNG-installatie falen ten gevolge van een brand.D13Voorkomen dat ongecontroleerde drukopbouw kan optreden in LNG-installatieonderdelen.D17Voorkomen dat bij een incident tijdens het lossen van een brandstof de aanwezigheid van een andere tankwagen met brandstof kan leiden tot escalatie van het incident.D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M13Afsluiters – Eisen MW36Markering van LNG-leidingen M59Toezicht door deskundig personeel MW62Persoonlijke beschermingsmiddelen M69Procedure vullen LNG-opslagtank vanuit een LNG-tankschip M71Leverend LNG-tankschip bedrijfsgereed om weg te varen MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M119Terreininrichting M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S58Gelijktijdig lossen van een LNG-tankschip naar de LNG-opslagtank met het lossen van een tankwagen met andere motorbrandstoffen op het bunkerstation - er ontstaat een brand bij het vulpunt van de tankwagen met andere motorbrandstoffen - LNG ladingtank op het schip faalt.

Potentiële gevolgen:

warmte aanstraling van het schip / LNG tanks op het tankschip;
verhoging temperatuur LNG in de tank;
drukopbouw in de tank;
schade aan tank, verlies van vacuüm (en dus isolatie);
druk overschrijdt ontwerpdruk ;
BLEVE;
domino-effecten (escalatie);
persoonlijk letsel.

Toelichting

Indien er sprake is van een SEVESO-inrichting moet dit scenario uitgewerkt worden in de inrichting en installatie scenario's van het veiligheidsrapport.

Gerelateerde doelen

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M13Afsluiters – Eisen M20LNG-afleverinstallatie beschermd tegen cryogene effecten en hittestraling MW36Markering van LNG-leidingen M59Toezicht door deskundig personeel M61Niet gelijktijdig lossen (andere) brandstoffen MW62Persoonlijke beschermingsmiddelen M69Procedure vullen LNG-opslagtank vanuit een LNG-tankschip M71Leverend LNG-tankschip bedrijfsgereed om weg te varen MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S59Losraken tankschip tijdens het lossen van LNG naar de LNG-opslagtank door het falen van de trossen.

Potentiële gevolgen:

verplaatsing van schip (drift off);
bewegingsvrijheid van de aangekoppelde vulslang(en) / arm wordt overschreden;
slang/arm scheurt of breekt;
vrijkomen van LNG door breken/scheuren van slang(en) / arm;
cryogene blootstelling aan het dek resulteert in schade;
in het geval van het vrijkomen op water: Rapid Phase Transition (RPT);
RPT schade aan schip (geen grote structurele schade);
brand na ontsteking;
cryogene blootstelling;
persoonlijk letsel.

Gerelateerde doelen

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M13Afsluiters – Eisen M29Noodstopvoorziening - noodstop bij (de)bunkeren M32Koppeling ESD-systeem MW36Markering van LNG-leidingen M47Dry-break/break-away koppeling bij slangverbindingen M48Aanvullende eisen – dry-break / break-away koppeling MW62Persoonlijke beschermingsmiddelen M72Aanmeerplan bij (de)bunkeren M75Toezicht op de aflevering van LNG MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S60Overvulling van de LNG-opslagtank vanuit LNG-tankschip of LNG-tankwagen.

Potentiële gevolgen:

vrijkomen LNG via de afblaasvoorziening;
LNG regent op de grond;
plasvorming met verdamping;
(plas)brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D13Voorkomen dat ongecontroleerde drukopbouw kan optreden in LNG-installatieonderdelen.D15Voorkomen van ondeskundig gebruik of het uitvoeren van werkzaamheden door een ondeskundig persoon waardoor lekkage of verlies van integriteit of functie van de onderdelen van de LNG-installatie op kan treden.D19Voorkomen dat overvulling van een LNG-opslagtank plaatsvindt.D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M13Afsluiters – Eisen M15Eisen LNG-opslagtank M19Overvulbeveiliging LNG-opslagtank M22Vulpunt – Niveaumeter M26Voorkomen terugstromen LNG M27Operator heeft zicht op vulniveau LNG-opslagtank MW36Markering van LNG-leidingen MW62Persoonlijke beschermingsmiddelen M63Maximumvullingsgraad LNG-opslagtank M65Communicatie maximumvullingsgraad LNG-opslagtank M69Procedure vullen LNG-opslagtank vanuit een LNG-tankschip M70Verbinding ESD-systemen LNG-tankschip en LNG-afleverinstallatie MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M108Opleiding operator LNG-installatie en gezagvoerder vaartuig M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S61Lekkage vulslang door gebrek aan onderhoud

Potentiële gevolgen:

lekkage LNG tijdens het vullen van de LNG-opslagtank;
vrijkomen van LNG;
cryogene blootstelling;
brand en/of explosie na ontsteking;
persoonlijk letsel.

Toelichting

Het betreft de vulslang tussen het LNG-tankschip en de LNG-opslagtank

Gerelateerde doelen

D5Het in een aanvaardbare conditie houden van installatieonderdelen zodanig dat de technische integriteit behouden blijft (onderhoud).D12Voorkomen van lekkage door verlies van integriteit van LNG-installatieonderdelen of de functie van veiligheidskritische LNG-installatieonderdelen.D15Voorkomen van ondeskundig gebruik of het uitvoeren van werkzaamheden door een ondeskundig persoon waardoor lekkage of verlies van integriteit of functie van de onderdelen van de LNG-installatie op kan treden.D27Voorkomen dat personen blootgesteld worden aan de gevaren van LNG (cryogeen, verstikking, brand/explosie).D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M13Afsluiters – Eisen MW36Markering van LNG-leidingen M46Slangen behandelen conform instructies leverancier MW49Eisen losslang / afleverslang – ADR/ADN M50Eisen losslang / afleverslang – LNG-afleverinstallatie MW62Persoonlijke beschermingsmiddelen M69Procedure vullen LNG-opslagtank vanuit een LNG-tankschip M70Verbinding ESD-systemen LNG-tankschip en LNG-afleverinstallatie MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema M103Inspectie detectiesystemen MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M108Opleiding operator LNG-installatie en gezagvoerder vaartuig M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

4.5Scenario's bij het (de)bunkeren van LNG aan vaartuigen of drijvende werktuigen

Binnen de scope van de scenario’s in deze paragraaf behoren tevens het gelijktijdig met meerdere tankwagens bunkeren van het vaartuig via een manifold alsmede het debunkeren van de brandstoftank van een vaartuig.

Naast de scenario’s welke hieronder zijn genoemd zijn tevens de al eerder genoemde scenario’s S54 en S55 relevant voor deze activiteiten.

S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.

Potentiële gevolgen:

lekkage;
vrijkomen LNG;
cryogene blootstelling;
brand/explosie na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M13Afsluiters – Eisen M34ESD - Noodstopvoorziening deactiveren, ESD resetten MW36Markering van LNG-leidingen M44Losslang/afleverslang bij voorkeur uit één stuk M46Slangen behandelen conform instructies leverancier M47Dry-break/break-away koppeling bij slangverbindingen M48Aanvullende eisen – dry-break / break-away koppeling MW49Eisen losslang / afleverslang – ADR/ADN M50Eisen losslang / afleverslang – LNG-afleverinstallatie M59Toezicht door deskundig personeel MW62Persoonlijke beschermingsmiddelen M75Toezicht op de aflevering van LNG M89Gasdetectie M90Gasdetectie – Norm en controle M93Vlamdetectie M94Vlamdetectie – Norm en controle MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema M103Inspectie detectiesystemen MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M119Terreininrichting M122Terreininrichting – Bereikbaarheid hulpverleningsdiensten M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.

Potentiële gevolgen:

vrijkomen LNG bij afkoppelen afleverslang;
vonkoverslag;
kortdurende fakkelbrand na ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D1Beheersen van de risico's van potentiaalverschillen.D5Het in een aanvaardbare conditie houden van installatieonderdelen zodanig dat de technische integriteit behouden blijft (onderhoud).D12Voorkomen van lekkage door verlies van integriteit van LNG-installatieonderdelen of de functie van veiligheidskritische LNG-installatieonderdelen.D16Voorkomen dat er onveilige situaties ontstaan tijdens activiteiten/werkzaamheden aan of op de installatie.D27Voorkomen dat personen blootgesteld worden aan de gevaren van LNG (cryogeen, verstikking, brand/explosie).D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M10Aarding installatie M11Niet-elektrisch geleidend materiaal M13Afsluiters – Eisen M23Vullen van de LNG-opslagtank M34ESD - Noodstopvoorziening deactiveren, ESD resetten MW36Markering van LNG-leidingen M44Losslang/afleverslang bij voorkeur uit één stuk M46Slangen behandelen conform instructies leverancier M47Dry-break/break-away koppeling bij slangverbindingen M48Aanvullende eisen – dry-break / break-away koppeling MW49Eisen losslang / afleverslang – ADR/ADN M50Eisen losslang / afleverslang – LNG-afleverinstallatie M59Toezicht door deskundig personeel MW62Persoonlijke beschermingsmiddelen M75Toezicht op de aflevering van LNG M89Gasdetectie M90Gasdetectie – Norm en controle M93Vlamdetectie M94Vlamdetectie – Norm en controle M97Veiligheid bij werkzaamheden MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema M103Inspectie detectiesystemen MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M107Aanleg, onderhoud, reparatie, reinigen – Vakbekwaam personeel M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S64Opstarten na lekkage bij de vulkoppeling van de bunker-/afleverslang (als beveiliging in werking is gesteld of noodstopvoorziening is geactiveerd) zonder de oorzaak weggenomen te hebben / of te snel opstarten na storing.

Potentiële gevolgen:

vrijkomen LNG;
cryogene blootstelling;
brand na ontsteking;
persoonlijk letsel

Gerelateerde doelen

D12Voorkomen van lekkage door verlies van integriteit van LNG-installatieonderdelen of de functie van veiligheidskritische LNG-installatieonderdelen.D15Voorkomen van ondeskundig gebruik of het uitvoeren van werkzaamheden door een ondeskundig persoon waardoor lekkage of verlies van integriteit of functie van de onderdelen van de LNG-installatie op kan treden.D16Voorkomen dat er onveilige situaties ontstaan tijdens activiteiten/werkzaamheden aan of op de installatie.D21Voorkomen dat een installatie die door een beveiliging buiten werking gesteld is weer in werking kan worden gesteld zonder het wegnemen van de oorzaak van de buitenwerkingstelling.D27Voorkomen dat personen blootgesteld worden aan de gevaren van LNG (cryogeen, verstikking, brand/explosie).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M33ESD – Resetprocedure M34ESD - Noodstopvoorziening deactiveren, ESD resetten MW36Markering van LNG-leidingen M42Ondergrondse leidingen – Lekdetectiesysteem M43Bewijs dichtheid detectieruimte van dubbelwandige ondergrondse leiding M58Eisen in-/uitgebruikname MW62Persoonlijke beschermingsmiddelen M78Eisen aan een LNG-afleverinstallatie M89Gasdetectie M90Gasdetectie – Norm en controle M97Veiligheid bij werkzaamheden M98Werkvergunning bij werkzaamheden MW101Wijziging of reparatie drukapparatuur M103Inspectie detectiesystemen MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M107Aanleg, onderhoud, reparatie, reinigen – Vakbekwaam personeel M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S65Statische elektriciteit - trailer is opgeladen.

Potentiële gevolgen:

vonkoverslag tijdens aankoppelen slang;
chauffeur krijgt stroomschok door ontlading;
in geval van vrijkomen LNG;
persoonlijk letsel.

Gerelateerde doelen

D1Beheersen van de risico's van potentiaalverschillen.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M23Vullen van de LNG-opslagtank MW36Markering van LNG-leidingen MW62Persoonlijke beschermingsmiddelen M82Aarding van LNG-tankwagens tijdens LNG bunkeren M83Isolatieflens van niet electrisch geleidend materiaal MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

S66Een passerend schip vaart het LNG aangedreven schip aan tijdens het bunkeren of debunkeren.

Potentiële gevolgen:

LNG aangedreven schip wordt geraakt;
schip slaat los en drijft weg;
aangekoppelde bunker-/afleverslang scheurt /breekt;
cryogene blootstelling aan het dek resulteert in schade;
in het geval van het vrijkomen op water : rapid phase transition (RPT);
RPT schade aan schip;
cryogene blootstelling ;
persoonlijk letsel.

Gerelateerde doelen

D8Beperken van de kans en/of het effect van een aanrijding tegen installatieonderdelen.D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M29Noodstopvoorziening - noodstop bij (de)bunkeren M32Koppeling ESD-systeem MW36Markering van LNG-leidingen M47Dry-break/break-away koppeling bij slangverbindingen M48Aanvullende eisen – dry-break / break-away koppeling MW49Eisen losslang / afleverslang – ADR/ADN M50Eisen losslang / afleverslang – LNG-afleverinstallatie M60Verlichting installatie tijdens gebruik MW62Persoonlijke beschermingsmiddelen M75Toezicht op de aflevering van LNG MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M133Waterfilm MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

Potentiële gevolgen:

warmteaanstraling van het schip en de afleverinstallatie;
verhoging temperatuur in de brandstoftank en de afleverinstallatie;
drukopbouw in de brandstoftank en afleverinstallatie;
schade aan de brandstoftank en afleverinstallatie, verlies integriteit;
druk overschrijdt werkdruk, veiligheidsventielen openen, fakkelbrand;
druk overschrijdt ontwerpdruk, constructie faalt;
BLEVE;
domino effecten op grote afstand;
persoonlijk letsel.

Gerelateerde doelen

D4Voorkomen van incidenten/risico's bij gelijktijdige (bunker)operaties.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW36Markering van LNG-leidingen MW62Persoonlijke beschermingsmiddelen M73Gebruik van bunkercontrolelijsten M79Gelijktijdige activiteiten tijdens het bunkeren van LNG MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

S68Incident tijdens gelijktijdige handelingen met het bunkeren (of debunkeren) van LNG - Bijvoorbeeld het verladen van milieugevaarlijke stoffen, laden en lossen containers of andere lading, mensen die niet betrokken zijn in de bunkering in de omgeving, activiteiten op de kade.

Potentiële gevolgen:

niet geautoriseerde personen binnen de veiligheidszone;
niet geautoriseerde activiteiten binnen de veiligheidszone;
afleiding van het personeel dat bezig is met het bunkeren van LNG, proces ontregeling;
bunkerproces onderbreking door niet nakomen veiligheidseisen in de omgeving door derden;
schade aan de afleverinstallatie of schip door een incident bij de gelijktijdige activiteiten;
morsing of emissie door schade door een incident bij de gelijktijdige activiteiten;
persoonlijk letsel.

Gerelateerde doelen

D4Voorkomen van incidenten/risico's bij gelijktijdige (bunker)operaties.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW36Markering van LNG-leidingen MW62Persoonlijke beschermingsmiddelen M73Gebruik van bunkercontrolelijsten M79Gelijktijdige activiteiten tijdens het bunkeren van LNG MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

S69Overvullen van de brandstoftank van het schip.

Potentiële gevolgen:

vloeistofuitstroming uit de drukveiligheid van het schip;
vrijkomen LNG;
hoogte en positie ventmast is variabel en niet duidelijk gespecificeerd voor schepen;
fakkelbrand na directe ontsteking;
cryogene blootstelling aan het dek resulteert in schade;
mogelijk loopt LNG het ruim in, ophoping van gas in een besloten ruimte , bij ontsteking explosie;
persoonlijk letsel.

Gerelateerde doelen

D15Voorkomen van ondeskundig gebruik of het uitvoeren van werkzaamheden door een ondeskundig persoon waardoor lekkage of verlies van integriteit of functie van de onderdelen van de LNG-installatie op kan treden.D19Voorkomen dat overvulling van een LNG-opslagtank plaatsvindt.D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M13Afsluiters – Eisen M26Voorkomen terugstromen LNG M29Noodstopvoorziening - noodstop bij (de)bunkeren M31Noodstopvoorziening – werking ESD-1 M32Koppeling ESD-systeem M34ESD - Noodstopvoorziening deactiveren, ESD resetten MW36Markering van LNG-leidingen M59Toezicht door deskundig personeel MW62Persoonlijke beschermingsmiddelen M65Communicatie maximumvullingsgraad LNG-opslagtank M73Gebruik van bunkercontrolelijsten M74Afspraken tussen personeel schip en personeel bunkerstation M75Toezicht op de aflevering van LNG M76Voortdurend toezicht op bunkeroperaties M77Verbinding ESD-1 systeem LNG-tankwagen/LNG-opslagtank met schip M78Eisen aan een LNG-afleverinstallatie M88Procedure leegmaken LNG-opslagtank naar een LNG-tankschip M93Vlamdetectie MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M108Opleiding operator LNG-installatie en gezagvoerder vaartuig M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M119Terreininrichting M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.

Potentiële gevolgen:

vloeistofuitstroming uit de drukveiligheid;
vrijkomen LNG;
hoogte en positie ventmast is variabel en niet duidelijk gespecificeerd voor schepen;
fakkelbrand na directe ontsteking;
cryogene blootstelling aan het dek resulteert in schade;
mogelijk loopt LNG het ruim in, ophoping van gas in een besloten ruimte , bij ontsteking explosie;
persoonlijk letsel.

Gerelateerde doelen

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M13Afsluiters – Eisen M29Noodstopvoorziening - noodstop bij (de)bunkeren M32Koppeling ESD-systeem MW36Markering van LNG-leidingen M44Losslang/afleverslang bij voorkeur uit één stuk M47Dry-break/break-away koppeling bij slangverbindingen M48Aanvullende eisen – dry-break / break-away koppeling MW49Eisen losslang / afleverslang – ADR/ADN M50Eisen losslang / afleverslang – LNG-afleverinstallatie MW62Persoonlijke beschermingsmiddelen M72Aanmeerplan bij (de)bunkeren M73Gebruik van bunkercontrolelijsten M75Toezicht op de aflevering van LNG M76Voortdurend toezicht op bunkeroperaties M77Verbinding ESD-1 systeem LNG-tankwagen/LNG-opslagtank met schip MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M107Aanleg, onderhoud, reparatie, reinigen – Vakbekwaam personeel M108Opleiding operator LNG-installatie en gezagvoerder vaartuig M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S71Te hoge afleverdruk - uitstroming door drukveiligheid van de brandstoftank van het schip dat gebunkerd wordt.

Potentiële gevolgen:

brandstoftank is niet ontworpen voor een levering op hoge druk;
drukveiligheid gaat open;
mogelijk liquid swelling in brandstoftank;
twee-fasen uitstroming door drukveiligheid;
cryogene blootstelling (bijv. bunker operator);
brand (fakkel) in het geval van ontsteking;
persoonlijk letsel.

Gerelateerde doelen

D13Voorkomen dat ongecontroleerde drukopbouw kan optreden in LNG-installatieonderdelen.D15Voorkomen van ondeskundig gebruik of het uitvoeren van werkzaamheden door een ondeskundig persoon waardoor lekkage of verlies van integriteit of functie van de onderdelen van de LNG-installatie op kan treden.D18Voorkom escalatie van een loss of containment en/of een brand.D25Voorkomen dat bij het afblazen het uitredende gas een risico oplevert voor de omgeving.D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M13Afsluiters – Eisen M29Noodstopvoorziening - noodstop bij (de)bunkeren M31Noodstopvoorziening – werking ESD-1 MW36Markering van LNG-leidingen MW62Persoonlijke beschermingsmiddelen M73Gebruik van bunkercontrolelijsten MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M119Terreininrichting M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling MW135Explosieveilig materiaal en materieel M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S72Vacuüm trekken van de tankwagen door het door blijven pompen van de bunkerpomp (die niet op de trailer zit, maar op het bunkerstation bijv. in een skid) tussen de tankwagen en het vaartuig.

Potentiële gevolgen:

cavitatie van de pomp;
pomp tript op beveiliging;
daarnaast op inlaat van de pomp damp, pomp tript;
pomp krijgt te weinig voordruk (bijvoorbeeld minimaal 2 bar) pomp tript;
verlaging druk naar 0 bara in de tankwagen geen directe veiligheidsgevolgen (wel operationele gevolgen, lucht inzuiging, inertisering nodig.

Gerelateerde doelen

D12Voorkomen van lekkage door verlies van integriteit van LNG-installatieonderdelen of de functie van veiligheidskritische LNG-installatieonderdelen.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW36Markering van LNG-leidingen MW62Persoonlijke beschermingsmiddelen M77Verbinding ESD-1 systeem LNG-tankwagen/LNG-opslagtank met schip M84Vacuümtrekken van de LNG-tankwagen voorkomen MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

S73Lekkage in de omkasting van de LNG bunkeraansluitpunten.

Potentiële gevolgen:

ophoping gas in omkasting;
druk opbouw in de omkasting;
mogelijk vorming van explosief mengsel;
bij ontsteking een interne explosie;
schade aan de omkasting en directe omgeving;
mogelijke escalatie;
persoonlijk letsel bunkeroperator.

Toelichting

De aanwezigheid van een omkasting is niet verplicht.

Gerelateerde doelen

D5Het in een aanvaardbare conditie houden van installatieonderdelen zodanig dat de technische integriteit behouden blijft (onderhoud).D7Voorkomen dat onderdelen van de LNG-installatie falen ten gevolge van een brand.D12Voorkomen van lekkage door verlies van integriteit van LNG-installatieonderdelen of de functie van veiligheidskritische LNG-installatieonderdelen.D18Voorkom escalatie van een loss of containment en/of een brand.D27Voorkomen dat personen blootgesteld worden aan de gevaren van LNG (cryogeen, verstikking, brand/explosie).D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M13Afsluiters – Eisen MW36Markering van LNG-leidingen MW62Persoonlijke beschermingsmiddelen M77Verbinding ESD-1 systeem LNG-tankwagen/LNG-opslagtank met schip M78Eisen aan een LNG-afleverinstallatie M89Gasdetectie M90Gasdetectie – Norm en controle M91Temperatuurdetectie M92Temperatuurdetectie – Controle M93Vlamdetectie M94Vlamdetectie – Norm en controle M95Noodstopscenario ESD-1 in werking MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S74Lekkage LNG op de koppeling van de LNG bunker-/afleverslang tijdens het afkoppelen.

Potentiële gevolgen:

vrijkomen van een kleine hoeveelheid cryogeen gas;
blootstelling aan cryogene temperaturen (bunker operator);
persoonlijk letsel bunker operator.

Gerelateerde doelen

D15Voorkomen van ondeskundig gebruik of het uitvoeren van werkzaamheden door een ondeskundig persoon waardoor lekkage of verlies van integriteit of functie van de onderdelen van de LNG-installatie op kan treden.D22Voorkomen dat bij het afkoppelen van de LNG-slang LNG of gas in grote hoeveelheden vrijkomt.D27Voorkomen dat personen blootgesteld worden aan de gevaren van LNG (cryogeen, verstikking, brand/explosie).

S75Lekkage bunker-/afleverslang.

Potentiële gevolgen:

vrijkomen van LNG;
brand na ontsteking;
cryogene blootstelling;
persoonlijk letsel bunker operator.

Gerelateerde doelen

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M13Afsluiters – Eisen M29Noodstopvoorziening - noodstop bij (de)bunkeren M32Koppeling ESD-systeem MW36Markering van LNG-leidingen M44Losslang/afleverslang bij voorkeur uit één stuk M46Slangen behandelen conform instructies leverancier M47Dry-break/break-away koppeling bij slangverbindingen M48Aanvullende eisen – dry-break / break-away koppeling MW49Eisen losslang / afleverslang – ADR/ADN M50Eisen losslang / afleverslang – LNG-afleverinstallatie M59Toezicht door deskundig personeel MW62Persoonlijke beschermingsmiddelen M73Gebruik van bunkercontrolelijsten M75Toezicht op de aflevering van LNG M77Verbinding ESD-1 systeem LNG-tankwagen/LNG-opslagtank met schip M78Eisen aan een LNG-afleverinstallatie M81Voorkomen wegrijden LNG-tankwagen bij bunkeren M89Gasdetectie M90Gasdetectie – Norm en controle MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema M103Inspectie detectiesystemen MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S76Breuk bunker-/afleverslang of - arm.

Potentiële gevolgen:

vrijkomen van LNG;
brand na ontsteking;
cryogene blootstelling;
persoonlijk letsel bunker operator.

Gerelateerde doelen

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M13Afsluiters – Eisen M29Noodstopvoorziening - noodstop bij (de)bunkeren M32Koppeling ESD-systeem MW36Markering van LNG-leidingen M44Losslang/afleverslang bij voorkeur uit één stuk M46Slangen behandelen conform instructies leverancier M47Dry-break/break-away koppeling bij slangverbindingen M48Aanvullende eisen – dry-break / break-away koppeling MW49Eisen losslang / afleverslang – ADR/ADN M50Eisen losslang / afleverslang – LNG-afleverinstallatie M59Toezicht door deskundig personeel MW62Persoonlijke beschermingsmiddelen M75Toezicht op de aflevering van LNG M76Voortdurend toezicht op bunkeroperaties M77Verbinding ESD-1 systeem LNG-tankwagen/LNG-opslagtank met schip M79Gelijktijdige activiteiten tijdens het bunkeren van LNG M81Voorkomen wegrijden LNG-tankwagen bij bunkeren M86Toezicht leegmaken van de LNG-opslagtank in een LNG-tankwagen of vaartuig MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

S77Struikelen over de slang of gebruik van niet EX-lichtbronnen door te weinig verlichting (Arboveiligheid).

Potentiële gevolgen:

toepassen van niet ATEX-lichtbronnen (introductie van ontstekingsbronnen, zoals aansteker, niet EX-zaklamp);
in het geval van een lekkage, mogelijke ontsteking, leidend tot brand;
persoonlijk letsel.

Gerelateerde doelen

D20Voorkom incidenten door een slechte toegankelijkheid of gebrek aan goede verlichting bij het bedienen van de LNG-installatie.

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW36Markering van LNG-leidingen M60Verlichting installatie tijdens gebruik MW62Persoonlijke beschermingsmiddelen M73Gebruik van bunkercontrolelijsten MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M119Terreininrichting MW134Gevarenzone-indeling MW141Borden en pictogrammen

5Richtingaanwijzer wet- en regelgeving Normatief

5.1Inleiding Normatief

Deze PGS beschrijft doelen en maatregelen die kunnen worden getroffen om de veiligheid te waarborgen.

Elke maatregel beoogt een risico te verminderen. Dit gaat om hoge en middelhoge risico's voor:

Omgevingsveiligheid: Het voorkomen van ongewone voorvallen en het beperken van de gevolgen daarvan voor de omgeving met het oog op het waarborgen van de veiligheid voor de omgeving;

Arbeidsveiligheid: Het voorkomen van ongevallen met gevaarlijke stoffen en het beperken van de gevolgen daarvan en het voorkomen van blootstelling van werknemers aan gevaarlijke stoffen;

Brandbestrijding en Rampenbestrijding: Het beperken van de gevolgen van een brand, incident met gevaarlijke stoffen of ramp en het borgen van een doelmatige rampenbestrijding.

De meeste maatregelen hebben grondslagen in meerdere wetten. Bij elke maatregel staat deze grondslag vermeld. Daarmee wordt duidelijk dat:

maatregelen die zijn gesteld voor de omgevingsveiligheid, moeten worden nageleefd op grond van de Omgevingswet. In Hoofdstuk 7 zijn deze maatregelen aangeduid met Omgevingsveiligheid en met Brandpreventie (Brandpreventie en -mitigatie Omgevingsveiligheid);
maatregelen die zijn gesteld in het belang van de arbeidsveiligheid en gezondheid, moeten worden nageleefd op grond van de Arbeidsomstandighedenwet en Warenwet. In [hoofdstuk 7] zijn deze maatregelen aangeduid met Arbeidsveiligheid;
maatregelen die zijn gesteld in het belang van brand- of rampenbestrijding, moeten worden nageleefd op grond van de Wet veiligheidsregio's. In Hoofdstuk 7 zijn deze maatregelen aangeduid met Rampenbestrijding (Brand- of Rampenbestrijding).

Eerst zijn de doelen beschreven in Hoofdstuk 6 en daarna de maatregelen in Hoofdstuk 7. De doelen zijn gekoppeld aan scenario's uit Hoofdstuk 4 en de maatregelen zijn gekoppeld aan doelen uit Hoofdstuk 6.

5.2Omgevingsveiligheid Normatief

5.2.1Algemeen Normatief

De Omgevingswet gaat over de fysieke leefomgeving en activiteiten die daar gevolgen voor hebben of kunnen hebben. Het Besluit activiteiten leefomgeving (Bal) bevat regels voor milieubelastende activiteiten. Met het oog op het waarborgen van de veiligheid staan in het Bal regels over activiteiten met gevaarlijke stoffen

5.2.2Omgevingsvergunning milieubelastende activiteit Normatief

In paragraaf 3.8.3 van het Bal zijn bunkerstations aangewezen als een milieubelastende activiteit. Voor het tanken van LNG (in deze PGS richtlijn wordt in plaats van tanken gesproken over afleveren of bunkeren, zieParagraaf 1.2) is een omgevingsvergunning nodig (zie Bal, artikel 3.273).

Het Bal bevat voor het tanken van LNG regels met het oog op het waarborgen van de veiligheid in hoofdstuk 4. Hierin staat een verplichting om te voldoen aan deze PGS-richtlijn. De omgevingsvergunning is bedoeld als toetsing vooraf om te beoordelen of deze activiteit vanwege de geldende externe veiligheidsafstanden op de desbetreffende locatie kan worden verricht.

In gevallen dat sprake is van het tanken van LNG waarvoor de regels in hoofdstuk 4 niet gelden, is deze PGS-richtlijn een informatiedocument dat het bevoegd gezag in acht moet nemen bij het stellen van maatwerkvoorschriften of vergunningvoorschriften.

Het Besluit kwaliteit leefomgeving (Bkl) wijst deze PGS-richtlijn aan als informatiedocument. Het bevoegd gezag moet bij het beoordelen van de aanvraag omgevingsvergunning milieubelastende activiteit rekening houden met de PGS als informatiedocument.

5.2.3Besluit activiteiten leefomgeving (Bal) Normatief

Het Bal bevat regels met het oog op het waarborgen van de veiligheid bij het tanken van voertuigen, vaartuigen of werktuigen met LNG en het daarbij opslaan van LNG. Deze staan in paragraaf 4.36. In deze paragraaf staat dat bij deze activiteit moet worden voldaan aan deze PGS-richtlijn. Het waarborgen van de veiligheid is nader ingevuld met de doelen die zijn omschreven in Hoofdstuk 6 van deze PGS-richtlijn. Om aan de regels van paragraaf 4.36 van het Bal te voldoen, moeten alleen maatregelen worden getroffen die gaan over de veiligheid van de omgeving. Het gaat dan om maatregelen die inHoofdstuk 7 zijn opgenomen met het belang van de omgevingsveiligheid als oogmerk. Deze zijn herkenbaar aan de markeringen Omgevingsveiligheid en Brandpreventie.

Toepassingsbereik Bal en deze PGS-richtlijn

De eisen uit deze PGS-richtlijn gelden alleen als direct werkende verplichtingen, als de activiteit valt binnen het toepassingsbereik van paragraaf 4.36 van het Bal. Het toepassingsbereik van deze PGS-richtlijn is niet gelijk aan het toepassingsbereik van paragraaf 4.36 van het Bal. Paragraaf 4.36 is van toepassing op tanken van voertuigen, vaartuigen of werktuigen met LNG en het daarbij opslaan van LNG. PGS 33-2 is alleen van toepassing op het afleveren van LNG aan vaartuigen en drijvende werktuigen. PGS 33-1 is van toepassing op het tanken van voertuigen en werktuigen.

Gelijkwaardige maatregelen

De Omgevingswet en het Bal maken het mogelijk om een andere maatregel te treffen dan de voorgeschreven maatregel.

Voor de maatregelen in deze PGS-richtlijn is het nodig om vooraf toestemming van het bevoegd gezag te krijgen voor het toepassen van een gelijkwaardige maatregel. Er mag niet met de activiteit worden gestart voordat er toestemming is met een besluit van het bevoegd gezag.

Meer concreet: waar het Bal voorschrijft dat – met het oog op het waarborgen van de veiligheid – moet worden voldaan aan deze PGS-richtlijn, mag dus ook een andere gelijkwaardige maatregel worden getroffen. Het bevoegd gezag toetst de gelijkwaardigheid aan het oogmerk van de voorgeschreven maatregel. Zoals hiervoor al is aangegeven, wordt dit oogmerk ingevuld met de doelen van deze PGS-richtlijn. Het gaat er dan om dat in dezelfde mate wordt bijgedragen aan het realiseren van het gestelde doel. Bij de beoordeling van de gelijkwaardigheid spelen de scenario's en de doelen die zijn weergegeven in Hoofdstuk 4 en Hoofdstuk 6 van deze PGS-richtlijn, daarom een belangrijke rol.

Naast een beoordeling op gelijkwaardigheid in het kader van omgevingsveiligheid kan voor een bepaalde maatregel ook een beoordeling nodig zijn op gelijkwaardigheid voor arbeidsveiligheid of brand- en rampenbestrijding. Dit is het geval als naast de Omgevingswet (Omgevingsveiligheid of Brandpreventie) ook de Arbeidsomstandighedenwetgeving (Arbeidsveiligheid) of de Wet veiligheidsregio's (Rampenbestrijding) de wettelijke grondslag is voor de maatregel. Paragraaf Paragraaf 5.3 geeft uitleg over gelijkwaardigheid in het kader van de Arbeidsomstandighedenwet.

Maatwerk in Bal

Het Besluit activiteiten leefomgeving biedt ruime mogelijkheden voor maatwerk. Hierdoor is het mogelijk om in specifieke gevallen onnodige belemmeringen voor het uitvoeren van activiteiten weg te nemen. Dit biedt een initiatiefnemer bijvoorbeeld kansen voor innovatieve activiteiten. Maatwerk kan in specifieke gevallen ook nodig zijn voor bescherming van de fysieke leefomgeving, bijvoorbeeld als aanvullende maatregelen nodig zijn om significante verontreiniging tegen te gaan of om aan omgevingswaarden te voldoen. Dat mogelijkheid tot maatwerk ruim wordt geboden, betekent niet dat maatwerk breed moet worden toegepast. Uiteraard is maatwerk geen vrijbrief voor het naar eigen inzicht aanpassen van de regels. Zo is maatwerk uitdrukkelijk niet bedoeld om zonder aanleiding af te wijken van de in algemene regels geformuleerde preventieve en technische maatregelen. Maatwerk moet steeds adequaat worden gemotiveerd, en het toepassen van maatwerk is voorzien van rechtsbescherming.

Richtingaanwijzer Bal en PGS-richtlijn

In paragraaf 3.8.3 van het Bal zijn bunkerstations aangewezen als een milieubelastende activiteit. Voor het tanken van LNG is een omgevingsvergunning nodig. Dit staat in artikel 3.297 voor tankstations en in artikel 3.286 voor de opslag- en transportbedrijven, groothandels en containerterminals.

Bij het tanken en opslaan van LNG worden voldaan aan de regels in paragraaf 4.36. Dit staat in het Bal, artikel 3.273 voor de bunkerstations. In artikel 4.478 van paragraaf 4.36 staat dat bij het verrichten van de activiteit moet worden voldaan aan deze PGS-richtlijn. De omgevingsvergunning milieubelastende activiteit is bedoeld als toetsing vooraf om te beoordelen of deze activiteit vanwege de externe veiligheidsafstanden op de desbetreffende locatie kan worden verricht.

Omgevingsveiligheid/Bal:
Om aan artikel 4.478 van het Bal te voldoen treft degene die de activiteit verricht de volgende maatregelen:	Alle maatregelen uit Paragraaf 7.5 t/m Paragraaf 7.9 m.u.v. MW4, MW5, MW36, MW62, MW101, MW105, MW106, MW111, MW112, MW134, MW135, en MW141.

5.2.4Externe veiligheidsafstanden Normatief

Een externe veiligheidsafstand zorgt voor bescherming van gebouwen en locaties waar mensen gedurende een periode verblijven. Het gaat om gebouwen en plekken buiten de begrenzing van de locatie van de activiteit.

Voor het tanken en opslaan van LNG zijn de veiligheidsafstanden opgenomen in het Besluit kwaliteit leefomgeving (Bkl). Het bevoegd gezag neemt deze afstanden in acht bij het verlenen van de omgevingsvergunningen en bij het opstellen van omgevingsplannen. Voor het tanken van vaar- en werktuigen zijn nog geen veiligheidsafstanden opgenomen in het Bkl.

5.2.5Omgevingsplan Normatief

Het omgevingsplan bevat alle regels over de fysieke leefomgeving die de gemeente stelt binnen haar grondgebied.

De gemeente kan bijvoorbeeld regels stellen ten aanzien van bluswatervoorzieningen, bereikbaarheid van hulpdiensten en opstelplaatsen voor de brandweer. Activiteiten met gevaarlijke stoffen kunnen van invloed zijn op deze maatregelen en een PGS-richtlijn kan invulling geven aan die maatregelen.

Het gaat dan om maatregelen die in Hoofdstuk 7 zijn opgenomen met het belang van de omgevingsveiligheid als oogmerk. Deze zijn herkenbaar aan de markeringen Brandpreventie

5.3Arbeidsveiligheid Normatief

In de Arbeidsomstandighedenwet staan verplichtingen met het oog op de veiligheid en gezondheid van werknemers. Voor bedrijven waar wordt gewerkt met gevaarlijke stoffen, zijn het voorkomen van ongevallen met die stoffen en het beperken van de gevolgen daarvan voor werknemers belangrijke doelen. Een ander belangrijk doel is het voorkomen van blootstelling aan gevaarlijke stoffen bij werknemers.

In het Arbeidsomstandighedenbesluit, een verdere uitwerking van de doelvoorschriften in de Arbeidsomstandighedenwet, staan nadere regels waaraan zowel werkgever als werknemer zich moet houden om arbeidsrisico's tegen te gaan. De Arbeidsomstandighedenwet en het Arbeidsomstandighedenbesluit geven in sommige artikelen de minister van SZW de bevoegdheid om nadere regels te stellen. Deze zijn uitgewerkt in de Arbeidsomstandighedenregeling. Deze regeling geeft dus nadere uitleg voor bepaalde onderwerpen uit de Arbeidsomstandighedenwet en het Arbeidsomstandighedenbesluit maar behoort ook tot de reguliere wetgeving. Een bedrijf kan dus te maken hebben met de Arbeidsomstandighedenwet, het Arbeidsomstandighedenbesluit en de Arbeidsomstandighedenregeling.

De overheid geeft via de Arbeidsomstandighedenwet een wettelijk kader met zo min mogelijk regels en administratieve lasten. Werkgevers en werknemers kunnen samen afspraken maken over hoe zij kunnen voldoen aan de voorschriften die de overheid stelt. Deze afspraken kunnen worden vastgelegd in een arbocatalogus. Een arbocatalogus is van kracht voor een bedrijfstak. Deze catalogus beschrijft technieken en manieren, goede praktijken, normen en praktische handleidingen voor veilig en gezond werken.

Daarnaast spelen de PGS-richtlijnen een belangrijke rol bij het bepalen of werkgevers aan hun wettelijke verplichtingen voldoen. De Nederlandse Arbeidsinspectie betrekt de PGS-richtlijnen bij het toezicht op de naleving van de wettelijke voorschriften en de handhaving daarvan. De Nederlandse Arbeidsinspectie moet de maatregelen die zijn aangewezen in de beleidsregel PGS-richtlijnen, gebruiken bij het toezicht op de naleving. Een vanuit arbeidsomstandigheden gezien gelijkwaardige maatregel kan eveneens worden toegepast indien deze voldoet aan de criteria uit Hoofdstuk 8. Eventueel kan de Nederlandse Arbeidsinspectie maatregelen uit een PGS-richtlijn via een eis tot naleving verplicht stellen. Dit staat in artikel 27 van de Arbeidsomstandighedenwet .

De maatregelen met het oog op arbeidsveiligheid zijn te herkennen aan Arbeidsveiligheid.

Gelijkwaardige maatregelen

In hoofdstuk 8 staat beschreven wat de criteria zijn voor gelijkwaardige maatregelen vanuit arbeidsomstandigheden gezien.

Arbeidsveiligheid
Om aan de Arbeidsomstandighedenwet te voldoen voor een PGS-doel wordt in elk geval voldaan aan de volgende maatregelen:	Alle maatregelen uit Paragraaf 7.5 t/m Paragraaf 7.9 m.u.v. M14, M123, M124, M125, M130, M131 en M132.

5.4Brand- en rampenbestrijding Normatief

De veiligheidsregio's hebben de taak om gemeenten te adviseren over branden, rampen en crises. Dit staat in artikel 10 van de Wet veiligheidsregio's (Wvr).

De brandweer is een onderdeel van de veiligheidsregio. De taken van de brandweer staan in artikel 25 Wvr. Dit zijn:

het voorkomen, beperken en bestrijden van brand;
het beperken van brandgevaar;
het voorkomen, beperken en bestrijden van ongevallen anders dan bij brand.

Daarnaast dragen de veiligheidsregio's zorg voor:

de voorbereiding op de bestrijding van branden, rampen en crises;
het organiseren van de rampenbestrijding;
het adviseren van andere overheden en organisaties op het gebied van brandpreventie, brandbestrijding en het voorkomen, beperken en bestrijden van ongevallen met gevaarlijke stoffen. Hiertoe hoort ook het adviseren van het bevoegd gezag Omgevingswet over voorschriften voor brandbestrijding en rampenbestrijding in omgevingsvergunningen.

Tot slot hebben de veiligheidsregio's een wettelijke taak tot het uitvoeren van inspecties bij Seveso-inrichtingen (artikel 13.17 van het Omgevingsbesluit en artikel 61 van de Wvr) en het opleggen van een bedrijfsbrandweeraanwijzing (artikel 31 van de Wvr).

Bij het uitvoeren van deze taken gebruiken de veiligheidsregio's PGS-richtlijnen. Brandbestrijding en rampenbestrijding omvat brandveiligheid, maar ook het ongecontroleerd vrijkomen van gevaarlijke stoffen die een bedreiging vormen voor de omgeving.

Algemene (brand)veiligheidseisen voor bouwwerken zijn geen onderdeel van PGS-richtlijnen maar volgen uit het Bbl. De maatregelen die zijn gericht op brandpreventie en brandbestrijding op grond van de Omgevingswet, zijn aangeduid met Brandpreventie.

De maatregelen die zijn gesteld in het belang van de brandbestrijding en rampenbestrijding op grond van de Wvr, zijn aangeduid met Rampenbestrijding.

Wet veiligheidsregio's
Om aan de Wet veiligheidsregio's te voldoen wordt in elk geval voldaan aan de volgende maatregelen:	MW1, M119, M122, M136, M137, M138, M139 en M140.

6Doelen Normatief

6.1Inleiding Normatief

In dit hoofdstuk zijn de doelen beschreven die relevant zijn voor het veilig afleveren en opslaan van LNG. Met deze doelen is beoogd het risico zo veel mogelijk te beperken.

Bij elk doel staat met welke maatregelen aan het doel kan worden voldaan. De volledige maatregel is beschreven in Hoofdstuk 7. Ook is aangegeven aan welke scenario's het doel gerelateerd is.

Elk doel heeft een uniek nummer. Bij de maatregelen in Hoofdstuk 7 staat steeds vermeld aan welke doelen de maatregel invulling geeft.

6.2Doelen Normatief

D1Beheersen van de risico's van potentiaalverschillen.

Grondslag

ArbeidsveiligheidOmgevingsveiligheid

Gerelateerde scenario’s

S1Mogelijke gevaren en gevolgen van statische elektriciteit S10Blikseminslag S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S65Statische elektriciteit - trailer is opgeladen.

D2Beperken van interne en externe invloeden zodanig dat de tolerantiegrenzen van het materiaal niet overschreden worden (specifiek gericht op het materiaalgebruik).

Toelichting

Onder interne en externe invloeden wordt niet brand verstaan. Hiervoor is specifiek D7 opgenomen. Het betreft vooral erosie en corrosie als directe oorzaken.

Grondslag

OmgevingsveiligheidArbeidsveiligheidBrandpreventie

Gerelateerde maatregelen

Gerelateerde scenario’s

S2Kleine lekkage LNG-leiding (buitenkant) door chemische aantasting S17Dichtvriezen van het 5-2 ventiel van de actuator van een veiligheidsklep (bijv. LNG-tankklep), samen met vrijkomen van LNG (bijv. leiding/slangbreuk).S38LNG spill op het bunkerponton/drijvende installatie – falen van het ponton.S52Vullen van LNG-opslagtank vanuit tankwagen of tankschip met verkeerd product.

D3Beperken van interne en externe invloeden zodanig dat de integriteit van de LNG-installatie behouden blijft (specifiek gericht op de gehele LNG-installatie).

Toelichting

Onder interne en externe effecten wordt niet brand verstaan. Hiervoor is specifiek D7 opgenomen. Het betreft vooral erosie en corrosie als directe oorzaken.

Grondslag

BrandpreventieOmgevingsveiligheidArbeidsveiligheid

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW6Bescherming installatie externe invloeden M7Beschadiging door directe omgeving MW8Fundering en draagconstructie LNG-afleverinstallatie M9Fundering en draagconstructie LNG-afleverinstallatie M16Draagconstructie LNG-opslagtank – Eisen bij brand MW17Draagconstructie LNG-opslagtank – Cryogene opslag MW36Markering van LNG-leidingen M37Leidingen bovengronds of in een goot M38Leidingen – Eisen droge goot M40Ondergrondse leidingen – Eisen MW49Eisen losslang / afleverslang – ADR/ADN M50Eisen losslang / afleverslang – LNG-afleverinstallatie M57Eisen ingebruikname MW62Persoonlijke beschermingsmiddelen MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema M104Controle kathodische bescherming MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M118Riolering en straatkolken MW134Gevarenzone-indeling MW141Borden en pictogrammen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW6Bescherming installatie externe invloeden M9Fundering en draagconstructie LNG-afleverinstallatie M15Eisen LNG-opslagtank M16Draagconstructie LNG-opslagtank – Eisen bij brand MW17Draagconstructie LNG-opslagtank – Cryogene opslag M20LNG-afleverinstallatie beschermd tegen cryogene effecten en hittestraling M29Noodstopvoorziening - noodstop bij (de)bunkeren MW36Markering van LNG-leidingen M61Niet gelijktijdig lossen (andere) brandstoffen MW62Persoonlijke beschermingsmiddelen M63Maximumvullingsgraad LNG-opslagtank M91Temperatuurdetectie M92Temperatuurdetectie – Controle MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M117Geen brandgevaarlijk materiaal of begroeiing M123Interne afstand – Onderlinge afstanden en tot de terreingrens M124Interne afstand – Berekening warmtestraling M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen M133Waterfilm MW134Gevarenzone-indeling MW141Borden en pictogrammen

Gerelateerde scenario’s

S4Brand in de omgeving of op de LNG-afleverinstallatie – Falen van onderdelen van de LNG-afleverinstallatie S36Interne brand op een drijvende LNG-afleverinstallatie (bijv. op ponton) - falen van LNG onderdelen.S37Beginnende (kleine) brand (bronnen: zeer afhankelijk van de activiteiten die plaatsvinden binnen de afleverinstallatie) escaleert naar grotere brand (top event is de grotere brand).S39Lekkage van een LNG installatie-onderdeel.S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S57Brand nabij het LNG-tankschip tijdens het lossen, vaarweg is geblokkeerd waardoor het LNG-tankschip niet kan wegvaren - ladingtank faalt.S58Gelijktijdig lossen van een LNG-tankschip naar de LNG-opslagtank met het lossen van een tankwagen met andere motorbrandstoffen op het bunkerstation - er ontstaat een brand bij het vulpunt van de tankwagen met andere motorbrandstoffen - LNG ladingtank op het schip faalt.S73Lekkage in de omkasting van de LNG bunkeraansluitpunten.

D8Beperken van de kans en/of het effect van een aanrijding tegen installatieonderdelen.

Toelichting

Met het beperken van het effect wordt gedoeld op het beperken van de uitstroming en niet het bestrijden van het incident.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M29Noodstopvoorziening - noodstop bij (de)bunkeren M30Noodstopvoorziening - detectiemiddelen M31Noodstopvoorziening – werking ESD-1 M32Koppeling ESD-systeem MW36Markering van LNG-leidingen M47Dry-break/break-away koppeling bij slangverbindingen M48Aanvullende eisen – dry-break / break-away koppeling MW49Eisen losslang / afleverslang – ADR/ADN M50Eisen losslang / afleverslang – LNG-afleverinstallatie M60Verlichting installatie tijdens gebruik MW62Persoonlijke beschermingsmiddelen M75Toezicht op de aflevering van LNG M86Toezicht leegmaken van de LNG-opslagtank in een LNG-tankwagen of vaartuig M89Gasdetectie MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M119Terreininrichting M120Voorkomen aanrijdingsgevaar M121Aanrijdbeveiliging - beperken effecten MW134Gevarenzone-indeling MW141Borden en pictogrammen

Gerelateerde scenario’s

S5Aanrijding van trailer/vulpunt door een voertuig, hetgeen zowel tijdens het vullen van de LNG-opslagtank als op het moment dat niet wordt gevuld kan plaatsvinden S56Een passerend schip vaart het LNG-tankschip aan tijdens het vullen of leegmaken van de LNG-opslagtank.S66Een passerend schip vaart het LNG aangedreven schip aan tijdens het bunkeren of debunkeren.

D9Voorkomen van beschadiging/aantasting van de LNG-installatie door onbevoegden.

MW1Zorgplicht basisveiligheid M2Afsluiters – Veilige stand MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW36Markering van LNG-leidingen MW51Drukontlasting – Overdrukbeveiliging M53Drukontlasting – Verbinding afblaasvoorziening M55Drukontlasting – Eisen afblaasvoorziening MW62Persoonlijke beschermingsmiddelen MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

Gerelateerde scenario’s

S12Langdurige insluiting van LNG in leidinggedeelte tussen twee afsluiters - breuk leiding.S15Lek of breuk LNG-voerend materiaal tijdens inactiviteit van de afleverinstallatie (bijvoorbeeld doorlekkende terugslag of tankklep), enkele afsluitkleppen staan in de ongewenste positie na wijziging.S20Dichtvriezen van de afblaasvoorziening door extreme weercondities: regenval of vorming condens en vervolgens dichtvriezen van de overdrukbeveiliging.

D12Voorkomen van lekkage door verlies van integriteit van LNG-installatieonderdelen of de functie van veiligheidskritische LNG-installatieonderdelen.

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW6Bescherming installatie externe invloeden MW36Markering van LNG-leidingen MW62Persoonlijke beschermingsmiddelen MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

Gerelateerde scenario’s

S9Geologische impact, zoals aardbeving of overstroming, impact op LNG-installatieonderdelen

Grondslag

ArbeidsveiligheidOmgevingsveiligheid

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M21Vulpunt – Ligging en markering M24Vulpunt – Dodemansknop M25Afsluiter vulleiding LNG-opslagtank M33ESD – Resetprocedure MW36Markering van LNG-leidingen M45Losslang/afleverslang – Vloeistofvrij maken M58Eisen in-/uitgebruikname MW62Persoonlijke beschermingsmiddelen M66Procedure vullen LNG-opslagtank vanuit een LNG-tankwagen M72Aanmeerplan bij (de)bunkeren M73Gebruik van bunkercontrolelijsten M75Toezicht op de aflevering van LNG M76Voortdurend toezicht op bunkeroperaties M80Veiligheid debunkeren en/of leegmaken LNG-opslagtank M86Toezicht leegmaken van de LNG-opslagtank in een LNG-tankwagen of vaartuig M87Procedure leegmaken LNG-opslagtank naar een LNG-tankwagen M88Procedure leegmaken LNG-opslagtank naar een LNG-tankschip M98Werkvergunning bij werkzaamheden M99Plaatsen, verplaatsen of verwijderen LNG-opslagtank M100Procedure vloeistof- en gasvrij maken, inkoelen en ingassen van de installatie MW101Wijziging of reparatie drukapparatuur M102Keuring, controle onderhoud – Schema MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M107Aanleg, onderhoud, reparatie, reinigen – Vakbekwaam personeel M108Opleiding operator LNG-installatie en gezagvoerder vaartuig M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling MW141Borden en pictogrammen

D26Voorkomen dat vrijgekomen vloeibaar LNG dat zich over de grond verspreidt een risico vormt voor de omgeving.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde maatregelen

Gerelateerde scenario’s

S21Vloeistofuitstroming door afblaasvoorziening (vent stack) ten gevolge van overvulling van de LNG-opslagtank, er ontstaat een plas op de grond (rainout).S22Vrijkomen van LNG op het terrein (ontstaan van een plas) met afloop naar het riool en/of afloop naar installaties met andere gevaarlijke stoffen en/of afloop naar toegangswegen.S23Insluiting gas bij vulpunt van de LNG-opslagtank bij het verkeerd aankoppelen van de losslang.S24Lekkage en brand binnen scheidingsconstructie.S44Falen van de bodemleiding van de LNG-opslagtank (grote vloeistof lekkage) tijdens onderhoud door vallend object (bijvoorbeeld tijdens hijsen) - vorming van plas onder de LNG-opslagtank.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.

D27Voorkomen dat personen blootgesteld worden aan de gevaren van LNG (cryogeen, verstikking, brand/explosie).

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur MW36Markering van LNG-leidingen MW62Persoonlijke beschermingsmiddelen M69Procedure vullen LNG-opslagtank vanuit een LNG-tankschip M73Gebruik van bunkercontrolelijsten M89Gasdetectie M90Gasdetectie – Norm en controle MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M107Aanleg, onderhoud, reparatie, reinigen – Vakbekwaam personeel M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

Gerelateerde scenario’s

S24Lekkage en brand binnen scheidingsconstructie.S30Methaanemissie door gebrek aan onderhoud.S31Onderhoud aan LNG onderdelen, lekkage.S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S50Koude LNG-losslang wordt vastgepakt door chauffeur zonder handschoenen.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S61Lekkage vulslang door gebrek aan onderhoud S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S64Opstarten na lekkage bij de vulkoppeling van de bunker-/afleverslang (als beveiliging in werking is gesteld of noodstopvoorziening is geactiveerd) zonder de oorzaak weggenomen te hebben / of te snel opstarten na storing.S73Lekkage in de omkasting van de LNG bunkeraansluitpunten.S74Lekkage LNG op de koppeling van de LNG bunker-/afleverslang tijdens het afkoppelen.S75Lekkage bunker-/afleverslang.S76Breuk bunker-/afleverslang of - arm.

D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Grondslag

OmgevingsveiligheidArbeidsveiligheidOmgevingsveiligheidRampenbestrijding

Gerelateerde maatregelen

MW1Zorgplicht basisveiligheid MW4Eisen drukapparatuur MW5Keuring voor ingebruikneming drukapparatuur M13Afsluiters – Eisen M26Voorkomen terugstromen LNG M29Noodstopvoorziening - noodstop bij (de)bunkeren M31Noodstopvoorziening – werking ESD-1 M32Koppeling ESD-systeem M34ESD - Noodstopvoorziening deactiveren, ESD resetten MW36Markering van LNG-leidingen M47Dry-break/break-away koppeling bij slangverbindingen M48Aanvullende eisen – dry-break / break-away koppeling M59Toezicht door deskundig personeel MW62Persoonlijke beschermingsmiddelen M70Verbinding ESD-systemen LNG-tankschip en LNG-afleverinstallatie M75Toezicht op de aflevering van LNG M77Verbinding ESD-1 systeem LNG-tankwagen/LNG-opslagtank met schip M79Gelijktijdige activiteiten tijdens het bunkeren van LNG M85Noodstopvoorziening – leegmaken LNG-opslagtank in tankwagen of vaartuig M93Vlamdetectie M94Vlamdetectie – Norm en controle MW101Wijziging of reparatie drukapparatuur MW105Herkeuringstermijnen drukapparatuur MW106Herbeoordeling drukapparatuur M110Documentatie MW111Documentatie drukapparatuur MW112Aantekenblad drukapparatuur M113Registratie en documentatie – Bewaartermijn M119Terreininrichting M122Terreininrichting – Bereikbaarheid hulpverleningsdiensten M123Interne afstand – Onderlinge afstanden en tot de terreingrens M124Interne afstand – Berekening warmtestraling M126Voldoende brandblusmiddelen aanwezig M127Brandblusmiddelen – Voldoen aan NEN-norm M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen M129Brandveiligheidsplan M130Uitgangspuntendocument (UPD)M131Bluswatervoorziening – Capaciteit M132Bluswatervoorziening – Brandkranen M133Waterfilm MW134Gevarenzone-indeling M136Noodinstructie aanwezig M137Acties bij incidenten en ongewone voorvallen M138Noodplan – Inhoud M139Noodplan – Afstemming M140Noodplan – Beproeven MW141Borden en pictogrammen

Gerelateerde scenario’s

S4Brand in de omgeving of op de LNG-afleverinstallatie – Falen van onderdelen van de LNG-afleverinstallatie S17Dichtvriezen van het 5-2 ventiel van de actuator van een veiligheidsklep (bijv. LNG-tankklep), samen met vrijkomen van LNG (bijv. leiding/slangbreuk).S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S24Lekkage en brand binnen scheidingsconstructie.S30Methaanemissie door gebrek aan onderhoud.S36Interne brand op een drijvende LNG-afleverinstallatie (bijv. op ponton) - falen van LNG onderdelen.S37Beginnende (kleine) brand (bronnen: zeer afhankelijk van de activiteiten die plaatsvinden binnen de afleverinstallatie) escaleert naar grotere brand (top event is de grotere brand).S38LNG spill op het bunkerponton/drijvende installatie – falen van het ponton.S39Lekkage van een LNG installatie-onderdeel.S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S53Overvulling van LNG-tankwagen bij het leegmaken van de LNG-opslagtank.S54Overvulling van LNG-tankwagen bij het gelijktijdig direct bunkeren van een schip of het vullen van een LNG-opslagtank (al dan niet op het water) vanuit meerdere tankwagens via een manifold.S56Een passerend schip vaart het LNG-tankschip aan tijdens het vullen of leegmaken van de LNG-opslagtank.S57Brand nabij het LNG-tankschip tijdens het lossen, vaarweg is geblokkeerd waardoor het LNG-tankschip niet kan wegvaren - ladingtank faalt.S58Gelijktijdig lossen van een LNG-tankschip naar de LNG-opslagtank met het lossen van een tankwagen met andere motorbrandstoffen op het bunkerstation - er ontstaat een brand bij het vulpunt van de tankwagen met andere motorbrandstoffen - LNG ladingtank op het schip faalt.S59Losraken tankschip tijdens het lossen van LNG naar de LNG-opslagtank door het falen van de trossen.S60Overvulling van de LNG-opslagtank vanuit LNG-tankschip of LNG-tankwagen.S61Lekkage vulslang door gebrek aan onderhoud S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S66Een passerend schip vaart het LNG aangedreven schip aan tijdens het bunkeren of debunkeren.S69Overvullen van de brandstoftank van het schip.S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.S71Te hoge afleverdruk - uitstroming door drukveiligheid van de brandstoftank van het schip dat gebunkerd wordt.S73Lekkage in de omkasting van de LNG bunkeraansluitpunten.S75Lekkage bunker-/afleverslang.S76Breuk bunker-/afleverslang of - arm.

7Maatregelen Normatief

7.1Inleiding bij de maatregelen Normatief

Dit hoofdstuk bevat maatregelen. Het bevat de verschillende preventieve en repressieve maatregelen die invulling geven aan de doelen zoals opgenomen in Hoofdstuk 6. Dit kunnen bouwkundige, (installatie)technische en organisatorische maatregelen zijn. Als deze maatregelen zijn getroffen, wordt in elk geval aan de gestelde doelen voldaan.

Elke maatregel heeft een nummer en een onderwerp. Dit nummer (en onderwerp) komen overeen met de aanduiding van de maatregel bij de doelen in Hoofdstuk 6.

Bij verreweg de meeste maatregelen is aangegeven aan welke scenario's en doelen de maatregel gerelateerd is. Bij sommige maatregelen is dat niet gedaan omdat het een algemeen geldende maatregel betreft. In dat geval geldt dat de betreffende maatregel van toepassing is op alle (relevante) scenario's en doelen.

Bij elke maatregel is met de markeringen Omgevingsveiligheid, Brandpreventie, Arbeidsveiligheid en Rampenbestrijding aangegeven wat de wettelijke basis is.

Omgevingsveiligheid: Maatregel gericht op omgevingsveiligheid met een grondslag in de Omgevingswet

Brandpreventie: Maatregel gericht op brandpreventie en brandbestrijding met een grondslag in de Omgevingswet (adviesrol Veiligheidsregio/brandweer)

Arbeidsveiligheid: Maatregel gericht op arbeidsveiligheid met een grondslag in de Arbeidsomstandighedenwet

Rampenbestrijding: Maatregel gericht op brand- of rampenbestrijding met een grondslag in de Wet veiligheidsregio's

Maatregelen die vergelijkbaar zijn met direct geldende eisen uit andere wetgeving, zijn herkenbaar aan een oranje kader. Deze maatregelen hebben de letters 'MW' voor het nummer. Onder deze maatregelen staat een referentie naar de wettelijke bepaling bij de desbetreffende maatregel.

Interne veiligheidsafstanden

In de PGS kunnen minimumafstanden opgenomen zijn bedoeld om escalatie van een voorzienbaar incident in of nabij een PGS voorziening naar een ander installatieonderdeel, bouwwerken, opslagen en mensen niet zijnde werkenden (domino-effect) te voorkomen of te beperken. Deze minimumafstanden zijn niet hetzelfde als de afstanden die betrekking hebben op de gezondheid en veiligheid van werkenden in het kader van brand- en explosieveiligheid als bepaald in onder meer paragraaf 2a van het Arbeidsomstandighedenbesluit (ATEX). Die afstanden zijn onderdeel van het explosieveiligheidsdocument en zijn bijvoorbeeld afhankelijk van de zonering en mogelijke andere aanwezige stoffen. De arbeidsomstandighedenwetgeving gaat bij de berekening van de afstanden uit van worstcasescenario en -situatie waardoor de interne veiligheidsafstanden groter kunnen zijn dan diegene in de PGS-richtlijn.

7.2Drukapparatuur Normatief

Europese Richtlijn drukapparatuur (PED)

Een LNG-afleverinstallatie bestaat uit een stelsel van verschillende drukapparatuur. Met de term drukapparatuur wordt apparatuur bedoeld met een inwendige druk die hoger is dan de omgevingsdruk. De exacte definitie van drukapparatuur volgt uit de Europese Richtlijn drukapparatuur (PED) en luidt als volgt:

‘drukapparatuur’ of ‘drukapparaten’: drukvaten, installatieleidingen, veiligheidsappendages en onder druk staande appendages, inclusief, voor zover van toepassing, de elementen die bevestigd zijn aan onder druk staande delen, zoals flenzen, tubulures, koppelingen, steunconstructies, hijsogen.’

Drukapparatuur wordt onderverdeeld in:

drukvaten;
installatieleidingen;
veiligheidsappendages;
onder druk staande appendages.

Een enkelvoudig drukapparaat staat nooit op zichzelf, het wordt altijd geïntegreerd in een functioneel geheel. Dit wordt een samenstel genoemd. Een LNG-afleverinstallatie bestaat uit verschillende componenten en is daarom ook een samenstel. De wet- en regelgeving voor het ontwerp van drukapparatuur geldt ook voor samenstellen.

Ontwerp

Drukapparatuur is een arbeidsmiddel met risico’s. De risico’s hebben niet alleen betrekking op de werknemers die ermee werken, maar ook op de omgeving en het milieu. Daarom stelt de wetgever eisen aan het op de markt aanbieden en in bedrijf stellen, het gebruiken en nadien wijzigen van drukapparatuur. Dit is in Nederland vastgelegd in het Warenwetbesluit drukapparatuur 2016. Op het in de handel brengen van drukapparatuur zijn Europese productrichtlijnen van toepassing. Dat betekent dat een fabrikant alleen producten in de handel mag brengen (voor het eerst op de markt mag aanbieden) die voldoen aan deze richtlijnen.

Bij de bouw van een LNG-afleverinstallatie is het van groot belang om vooraf vast te stellen wie de fabrikant is:

Wordt een LNG-afleverinstallatie gebouwd of gewijzigd onder verantwoordelijkheid van een derde partij (een leverancier, een installateur, enz.) die de LNG-afleverinstallatie in zijn geheel verhandelt aan de latere gebruiker, dan treedt deze derde partij in de rol van fabrikant. De derde partij is daarmee verantwoordelijk voor de naleving van de eisen die van toepassing zijn op dit samenstel.
Wordt de LNG-afleverinstallatie gebouwd of gewijzigd onder verantwoordelijkheid van de gebruiker, dan wordt déze de fabrikant. De onderdelen worden geleverd door verschillende fabrikanten, maar de gebruiker is degene die de diverse onderdelen tot één functioneel geheel maakt. De gebruiker is ervoor verantwoordelijk dat het samenstel voldoet aan de Europese richtlijnen.

De ontwerpeisen voor een LNG-afleverinstallatie liggen vast in de Europese Richtlijn drukapparatuur (PED). Deze richtlijn kent, zoals elke Europese productrichtlijn, essentiële veiligheidseisen die van toepassing zijn op alle drukapparatuur en samenstellen die in de handel worden gebracht. De fabrikant heeft de plicht om bij het ontwerp van drukapparatuur en samenstellen een analyse te maken van de risico’s en gevaren die bestaan ten gevolge van de druk. Bij het ontwerp en de bouw van drukapparatuur of het samenstel moet hij vervolgens rekening houden met deze risicoanalyse. De fabrikant kiest de meest passende maatregelen waarbij hij zich moet houden aan onderstaande beginselen:

Gevaren worden zoveel als redelijkerwijs mogelijk is, geëlimineerd of verkleind in het ontwerp.
Er worden passende beschermingsmaatregelen getroffen tegen gevaren die niet kunnen worden geëlimineerd.
De gebruikers worden, indien van toepassing, geïnformeerd over nog bestaande gevaren en vermeld wordt of het nodig is dat er passende gevaarverminderende maatregelen worden genomen voor de installatie en/of het gebruik ervan. Deze maatregelen worden opgenomen in de gebruikershandleiding.

De risicoanalyse van de fabrikant is gebaseerd op scenario’s die in grote lijnen overeenkomen met de scenario’s die zijn beschreven in Hoofdstuk 4 van deze PGS.

De essentiële eisen die worden gesteld aan het ontwerp van het drukapparaat (LNG-afleverinstallatie), zijn vastgelegd in bijlage I van de Richtlijn drukapparatuur. De fabrikant moet voldoen aan deze eisen en dat betekent onder andere dat:

De LNG-afleverinstallatie voldoende sterk is om de belastingen die kunnen worden verwacht (kracht, brand, hogedruk, enz.) te weerstaan;
maatregelen zijn genomen om de LNG-afleverinstallatie veilig te bedienen;
de LNG-afleverinstallatie zodanig is ontworpen dat deze veilig kan worden geïnspecteerd;
de LNG-afleverinstallatie veilig kan worden gevuld en geleegd;
passende beveiligingen (zoals drukontlastkleppen of veerveiligheden) zijn aangebracht om in te grijpen als de druk ontoelaatbaar stijgt. Als een beveiliging wordt aangesproken, moet deze afblazen op een zodanige plaats dat daarbij geen gevaar voor personen kan optreden.

Om te voldoen aan de essentiële eisen kan de fabrikant een geharmoniseerde norm toepassen (bijvoorbeeld de NEN-EN 13480, deel 1 t/m 4, 6 en 8). Als de fabrikant geen geharmoniseerde norm toepast, zal hij moeten aantonen dat LNG-afleverinstallatie wel voldoet aan de essentiële eisen van de PED. In de praktijk blijkt het overgrote deel van LNG-afleverinstallatie volgens de geharmoniseerde normen te worden gebouwd.

Door middel van het doorlopen van een conformiteitsbeoordelingsprocedure laat de fabrikant zien dat hij voldoet aan de essentiële eisen van de PED. In de Europese productwetgeving is bepaald dat een EU-conformiteitsbeoordelingsinstantie (EU-CBI) toezicht moet houden op deze procedure. Een EU-CBI is geaccrediteerd door de Raad voor Accreditatie. De mate van toezicht is afhankelijk van het risico; een LNG-afleverinstallatie is een samenstel dat wordt ingedeeld in tabel 1 van de PED en valt in categorie IV.

Met het aanbrengen van CE-markering (‘Conformité Européenne’) verklaart de fabrikant dat het apparaat voldoet aan de daarvoor geldende Europese eisen. Als de fabrikant een derde partij is (dus niet de gebruiker), moet déze CE-markering aanbrengen op de LNG-afleverinstallatie. Op de LNG-afleverinstallatie (het samenstel) hoeft slechts één CE-markering te worden aangebracht, dus niet één op elk afzonderlijk drukapparaat. Aan de andere kant behouden drukapparaten die met een eigen CE-markering in het samenstel zijn opgenomen, wél de eigen markering. Samen met de CE-markering moet algemene informatie (zoals naam en adres van de fabrikant, bouwjaar en essentiële maximaal toelaatbare grenswaarden) en specifieke gegevens die voor een veilige installatie, werking en gebruik van belang kunnen zijn (zoals afmetingen, toegepaste persdruk, insteldruk drukbeveiliging, vermogen, enz.), op de kenplaat worden aangebracht.

Nadat de conformiteitsbeoordelingsprocedure met succes is doorlopen, stelt de fabrikant een verklaring van overeenstemming op. Dit is een verklaring dat de LNG-afleverinstallatie voldoet aan de essentiële eisen van de van toepassing zijnde productrichtlijnen. Verder stelt hij een technisch dossier samen. Dit dossier omvat ten minste:

een algemene beschrijving van de LNG-afleverinstallatie;
ontwerp- en fabricagetekeningen en schematische voorstellingen van componenten;
beschrijvingen en toelichtingen bij de tekeningen en schematische voorstellingen;
een lijst van toegepaste (geharmoniseerde) normen;
berekeningen van ontwerpen, uitgevoerde controles;
testverslagen.

De fabrikant is niet verplicht het technisch constructiedossier te overhandigen aan de gebruiker, maar het is raadzaam om met de aanschaf van de LNG-afleverinstallatie te bedingen dat het technisch dossier wordt meegeleverd.

Ten slotte is de fabrikant verplicht een gebruikershandleiding mee te leveren met de LNG-afleverinstallatie. Hierin staan de restrisico’s beschreven en worden instructies gegeven hoe de installatie veilig kan worden bedreven.

Gebruik

De wet (het Warenwetbesluit drukapparatuur 2016) stelt niet alleen eisen aan het in de handel brengen van drukapparatuur, maar ook aan de ingebruikneming en het gebruik van drukapparatuur. Het is de verantwoordelijkheid van de gebruiker van de LNG-afleverinstallatie om hieraan te voldoen. De gebruiker moet de LNG-afleverinstallatie laten keuren voordat deze in gebruik wordt genomen, bij wijzigingen of reparaties en verder zo vaak als nodig is.

De indeling van drukapparatuur bepaalt wie deze keuringen moet uitvoeren en wanneer de keuringen moeten plaatsvinden. Dit is geregeld in de Warenwetregeling drukapparatuur 2016. Verplichtingen die zijn opgenomen in een besluit, worden vaak uitgewerkt in een regeling. In de Warenwetregeling drukapparatuur 2016 is drukapparatuur ‘aangewezen’ die in de risicocategorie valt die moet worden gekeurd door een NL-conformiteitsbeoordelingsinstantie (NL-CBI). Ook een NL-CBI is door de Raad voor Accreditatie geaccrediteerd.

Drukapparatuur die niet is aangewezen, moet op grond van het Arbobesluit worden gekeurd door een deskundige.

Bij de LNG-afleverinstallatie zijn de vaten ‘aangewezen’ drukapparatuur als de druk P · volume V boven een bepaalde waarde is. Een leiding is ‘aangewezen’ boven een bepaalde druk en/of diameter. Een gebruiker kan op verschillende manieren vaststellen welke drukapparatuur in de LNG-afleverinstallatie ‘aangewezen’ drukapparatuur is:

aan de hand van artikel 2 van de Warenwetregeling drukapparatuur 2016;
door de fabrikant te benaderen; wellicht staat het in de handleiding van de installatie;
door een NL-CBI te benaderen.

De ‘aangewezen’ drukapparatuur in de LNG-afleverinstallatie moet worden gekeurd voordat deze de eerste keer in gebruik wordt genomen. Het doel van de keuring voor ingebruikneming is vast te stellen of de LNG-afleverinstallatie voldoet aan de Europese richtlijnen en veilig kan worden gebruikt. Daarbij wordt onder andere beoordeeld of de installatie is opgesteld zoals is opgenomen in de handleiding. De keuring wordt uitgevoerd door een NL-CBI; deze geeft een verklaring van ingebruikneming af.

Het doel van de periodieke herkeuring is vast te stellen of de installatie nog veilig kan worden gebruikt. ‘Aangewezen’ drukapparatuur wordt elke vier jaar gekeurd door een NL-CBI. Hiervoor wordt een verklaring van herkeuring afgegeven. De keuring van niet-aangewezen drukapparatuur moet worden uitgevoerd door een deskundige en ook deze stelt hiervan een rapportage op. Dit is verplicht op basis van het Arbobesluit. De gebruiker is ervoor verantwoordelijk dat er afstemming plaatsvindt met de NL-CBI en de deskundige over hoe de LNG-afleverinstallatie in zijn geheel weer veilig kan worden gebruikt.

Ook het uitvoeren van reparaties en wijzigingen aan de LNG-afleverinstallatie is de verantwoordelijkheid van de gebruiker. Daarbij is veelal toezicht vereist door een NL CBI. Voordat een reparatie of wijziging wordt uitgevoerd, wordt aangeraden om contact te zoeken met een NL-CBI. Bepaalde ingrijpende wijzigingen kunnen tot gevolg hebben dat de gegevens op de kenplaat niet meer kloppen. In dat geval moet een EU-CBI hierbij worden betrokken. Regulier onderhoud aan de LNG-afleverinstallatie moet worden uitgevoerd zoals is voorgeschreven in de handleiding van de fabrikant.

Zolang de LNG-afleverinstallatie in werking is of in werking kan worden gesteld, bewaart de gebruiker de volgende documenten:

de EG-verklaring van overeenstemming (volgens de ‘oude’ PED 97/23/EG) of de EU-conformiteitsverklaring (volgens de ‘nieuwe’ PED 2014/68/EU);
de gebruiksaanwijzing;
de verklaring van ingebruikneming;
de verklaring van herkeuring;
het aantekenblad;
de bij de beoordelingen en keuringen behorende rapporten.

Het aantekenblad wordt meegeleverd met de verklaring van ingebruikneming. Uitsluitend de betrokken NL-CBI is bevoegd op het aantekenblad aantekeningen te maken.

De Nederlandse Arbeidsinspectie is toezichthouder op de naleving van de Arbowet (en het Arbobesluit) en de Warenwet (en het Warenwetbesluit drukapparatuur 2016). De verplichtingen uit deze wetten worden niet als maatregel opgenomen in deze PGS. In deze informatieve tekst worden de verplichtingen van de gebruiker samengevat. De verplichtingen in de Arbowet en de Warenwet en de onderliggende besluiten kunnen evenmin worden opgenomen in een omgevingsvergunning.

7.3Explosieve atmosferen Normatief

Wanneer de kans bestaat dat er een explosieve atmosfeer ontstaat, zijn er twee vormen van direct werkende wetgeving van toepassing. Enerzijds zijn er de verplichtingen voor de werkgever die voorvloeien uit het Arbeidsomstandighedenbesluit. Anderzijds zijn er de verplichtingen voor de fabrikant van explosieveilige apparatuur die voortvloeien uit het Warenwetbesluit explosieveilig materieel 2016.

Hieronder wordt een nadere toelichting gegeven op deze besluiten. De verplichtingen vanuit deze besluiten zijn niet in deze PGS opgenomen.

De Nederlandse Arbeidsinspectie is toezichthouder op de naleving van beide besluiten.

Meer informatie is te vinden in de volgende documenten:

ATEX 2014/34/EU guidelines, 2nd edition – December 2017;
Niet-bindende praktijkgids met het oog op de tenuitvoerlegging van Richtlijn 1999/92/EG – april 2005;
Richtlijn voor uitvoering van productvoorschriften van de EU (de Blauwe Gids) – 2016.

Verplichtingen werkgever

Wanneer er binnen een bedrijf brandbare stoffen (gassen, vloeistoffen en vaste stoffen) aanwezig zijn, dan bestaat het gevaar op explosie. Werknemers moeten worden beschermd tegen dit gevaar.

Het Arbeidsomstandighedenbesluit heeft daartoe verplichtingen opgenomen waar de werkgever invulling aan moet geven. Deze verplichtingen hebben tot doel:

het ontstaan van explosieve atmosferen zo veel mogelijk voorkomen;
de ontsteking van explosieve atmosferen vermijden;
de schadelijke gevolgen van een explosie beperken.

De verplichtingen waar de werkgever invulling aan moet geven, staan beschreven in hoofdstuk 3 Inrichting arbeidsplaatsen, paragraaf 2a; artikel 3.5a t/m 3.5f van het Arbeidsomstandighedenbesluit. Samengevat betreft dit de volgende verplichtingen:

het beoordelen van explosierisico’s (risico-inventarisatie en -evaluatie);
het indelen van gebieden waar explosieve atmosferen kunnen voorkomen in gevarenzones;
het nemen van zowel technische als organisatorische maatregelen in gevarenzones;
het informeren van medewerkers;
het vastleggen van bovenstaande in een explosieveiligheidsdocument.

Met het opnemen van deze verplichtingen in het Arbeidsomstandighedenbesluit is de Europese richtlijn 1999/92/EG in de Nederlandse wetgeving opgenomen.

Informatieve aanwijzingen voor het opstellen van een gevarenzone-indeling staan beschreven in NPR 7910-1 voor gasexplosiegevaar en NPR 7910-2 voor stofexplosiegevaar.

Aanvullende informatie over het opstellen van een explosieveiligheidsdocument en hoe een werkgever moet omgaan met explosieveiligheid, zijn te vinden via www.arboportaal.nl .

Explosieveilige apparatuur

De in de voorgaande paragraaf genoemde gevarenzone-indeling kent een indeling naar zones volgens Tabel 1.

Tabel 1 – Aanwezigheid van een explosieve atmosfeer

Aanwezigheid van explosieve atmosfeer
	Voortdurend of gedurende lange periode	Af en toe	Zelden en gedurende korte periode
Gas (als brandbaar medium)	Zone 0	Zone 1	Zone 2
Stof (als brandbaar medium)	Zone 20	Zone 21	Zone 22

Wanneer er sprake is van een gevarenzone, dan moet de apparatuur die wordt geplaatst binnen deze zone, geschikt zijn overeenkomstig het Warenwetbesluit explosieveilig materieel 2016 volgens het volgende principe:

Zone 0/ 20 – categorie 1-apparatuur;
Zone 1/ 21 – categorie 1-apparatuur of categorie 2-apparatuur;
Zone 2/ 22 – categorie 1-apparatuur of categorie 2-apparatuur of categorie 3 apparatuur.

Het is de fabrikant van de apparatuur die in zijn EU-conformiteitsverklaring aangeeft welke categorie de desbetreffende apparatuur heeft en wat het beoogde gebruik ervan is. Deze EU-conformiteitsverklaring is een verplichting voor fabrikanten en komt voort uit de Europese productrichtlijn 2014/34/EU. Deze richtlijn heeft betrekking op de technische integriteit en bevat doelvoorschriften voor apparatuur en beveiligingssystemen die worden gebruikt op plaatsen met explosiegevaar.

In Nederland is de productrichtlijn 2014/34/EU geïmplementeerd in het Warenwetbesluit explosieveilig materieel 2016.

Aandachtspunten bij een LNG-afleverinstallatie

Als gevolg van het vrijkomen van LNG kan er zich een explosieve atmosfeer vormen. De installatie zal zich hierdoor geheel of gedeeltelijk in zijn eigen gevarenzone bevinden. De gevarenzone zal zich waarschijnlijk uitstrekken tot buiten de installatie.

Het is voor de werkgever van belang dat hij informatie heeft over de omvang en de klasse van gevarenzone die door de installatie (of onderdelen daarvan) wordt (worden) gecreëerd. Hij moet conform het Arbeidsomstandighedenbesluit passende maatregelen nemen ter bescherming van de werknemers. Deze informatie zal moeten worden geleverd door de leverancier van de installatie. De leverancier beschikt over informatie omtrent temperaturen, drukken en technische specificaties van onderdelen die van belang zijn bij het bepalen van de gevarenzones. De vorm waarin de informatie wordt geleverd (bijvoorbeeld een complete zoneringstekening), moet worden afgestemd tussen eindgebruiker/werkgever en leverancier.

Apparaten die onderdeel zijn van de installatie, moeten door de leverancier van de installatie worden geselecteerd op geschiktheid voor toepassing in een gevarenzone.

Wanneer het samenstel op locatie wordt samengebouwd (installatie), dan valt het geheel buiten het toepassingsbereik van de Europese productrichtlijn 2014/34/EU.

Wordt het samenstel geleverd als een kant-en-klaar-product, dan valt dit product wel onder de Europese productrichtlijn 2014/34/EU en moet de fabrikant overeenstemming met deze richtlijn aantonen. De fabrikant moet instructies verstrekken voor het installeren, gebruik, onderhoud, enz. van het samenstel.

Wijzigingen aan bestaande installatie

Indien aan een bestaande installatie wijzigingen worden doorgevoerd, dan zal opnieuw moeten worden vastgesteld in hoeverre de wijzigingen van invloed zijn op het ontstaan van een explosieve atmosfeer. Indien dit het geval is, zullen maatregelen ter voorkoming van ontsteking en bescherming van werknemers opnieuw moeten worden overwogen.

Bij substantiële wijzigingen aan explosieve atmosfeer-gecertificeerde apparatuur zal opnieuw overeenstemming met de 2014/34/EU-richtlijn, volgens de daarvoor geldende procedures, moeten worden vastgesteld. Dit geldt ook wanneer de eindgebruiker wijzigingen aanbrengt. De eindgebruiker wordt in dat geval beschouwd als fabrikant.

Wijzigingen aan een bestaande installatie kunnen bestaan uit het vervangen van onderdelen (als gevolg van slijtage), reparatie of modificaties.

7.4Maatregelen regelgeving Scheepvaart Normatief

In aanvulling op deze richtlijn kent de scheepvaart haar eigen regelgeving. Het Rijnvaart politie reglement 1995 (RPR) is hier het belangrijkste voorbeeld van. In het RPR zijn een aantal belangrijke zaken geregeld zoals bijvoorbeeld de veiligheid aan boord van het schip en plicht tot waakzaamheid tijdens het bunkeren.

Hieronder vallen onder meer het goed zichtbaar voeren van een bord, dat aangeeft dat geen ligplaats genomen mag worden op een afstand van minder dan 10 meter alsmede het voeren van een bord dat hinderlijke waterbeweging tijdens bunkering voorkomt. Ook is het bunkeren van vloeibaar aardgas (LNG) tijdens het varen, de overslag en het aan of van boord gaan van passagiers niet toegestaan.

In Bijlage C.7 van bijlage D van deze richtlijn wordt nog nader ingegaan op specifieke artikelen uit het RPR. In deze bijlage is ook de relatie met andere rechtstreeks werkende regelgeving voor de scheepvaart nader uitgewerkt.

7.5Basisveiligheid Normatief

MW1Zorgplicht basisveiligheid

Er is een basisveiligheidsniveau aanwezig dat bestaat uit:

beschermende maatregelen die volgens wet- en regelgeving standaard bij de activiteiten nodig zijn;
maatregelen die volgens bewezen en geaccepteerde goede praktijken niet weg te denken zijn. Dit zijn maatregelen voor ontwerp, constructie, in bedrijf nemen, gebruik, onderhoud of modificatie, inspectie en uit bedrijf nemen;
good housekeeping. Dit is een begrip dat staat voor de algemene zorg bij, netheid en orde van een activiteit of een bedrijfsonderdeel. Good housekeeping is een belangrijke factor bij het voorkomen van gevaarlijke situaties. Er wordt vanuit gegaan dat een bedrijf deze zaken op orde heeft, zoals ook is beschreven in de zorgplichtartikelen van de Omgevingswet en de Arbeidsomstandighedenwet;
maatregelen goed vakmanschap. Dit staat voor vaardigheden van werknemers om kwalitatief goed werk te leveren, en daarbij veilig en gezond te werken.

Toelichting

De scenario’s in deze PGS zijn gebaseerd op deze basisveiligheid. Deze maatregelen zijn een eerste ‘line of defense’ om te voorkomen dat relatief kleine incidenten zich ontwikkelen tot grote incidenten.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheidRampenbestrijding

M2Afsluiters – Veilige stand

De veiligheidsafsluiters komen bij het wegvallen van de bekrachtiging in de veilige stand te staan.

De afsluiters van de LNG-afleverinstallatie bevinden zich in de veilige stand wanneer er:

geen aflevering van LNG plaatsvindt;
geen LNG wordt gelost;
onderhoud aan de installatie plaatsvindt.

Toelichting

Wanneer er geen LNG wordt afgeleverd, bevindt de installatie zich in een veilige toestand. Dit betekent meestal dat vloeistofafsluiters gesloten zijn, met uitzondering van schakelingen/regelingen die nodig zijn om de installatie koud te houden.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D11Voorkomen van een ontoelaatbare drukverhoging in een LNG -installatieonderdeel als gevolg van inblokking van LNG.D24Voorkomen dat afsluiters bij inactiviteit van de installatie in de onveilige stand staan.

Gerelateerde scenario’s

S11Stroomstoring in combinatie met een incident S12Langdurige insluiting van LNG in leidinggedeelte tussen twee afsluiters - breuk leiding.S15Lek of breuk LNG-voerend materiaal tijdens inactiviteit van de afleverinstallatie (bijvoorbeeld doorlekkende terugslag of tankklep), enkele afsluitkleppen staan in de ongewenste positie na wijziging.S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S20Dichtvriezen van de afblaasvoorziening door extreme weercondities: regenval of vorming condens en vervolgens dichtvriezen van de overdrukbeveiliging.S24Lekkage en brand binnen scheidingsconstructie.S27Onjuist buitenwerking stellen van de afleverinstallatie.

M3Buiten werking stellen LNG-afleverinstallatie

Wanneer de LNG-afleverinstallatie buiten werking is gesteld, is het elektronische regel- en beveiligingssysteem, dat deel uitmaakt van de installatie, zodanig geschakeld dat:

aflevering van LNG niet mogelijk is;
bevoorrading van de LNG-opslagtank niet mogelijk is.

De beveiligings- en alarmeringsapparatuur is altijd voor onmiddellijk gebruik gereed.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D24Voorkomen dat afsluiters bij inactiviteit van de installatie in de onveilige stand staan.

Gerelateerde scenario’s

7.6Ontwerp en constructie Normatief

7.6.1Constructie en installatie algemeen Normatief

MW4Eisen drukapparatuur

De LNG-afleverinstallatie voldoet aan de relevante essentiële eisen uit bijlage 1 van de Richtlijn drukapparatuur (PED).

Toelichting

De fabrikant toont aan dat de LNG-afleverinstallatie voldoet aan de essentiële eisen van de PED door:

het aanbrengen van CE-markering op de installatie of op het gegevensplaatje;
het opstellen van een EG-verklaring van overeenstemming waarin de fabrikant verklaart dat de installatie voldoet aan de PED 97/23/EG voor installaties die zijn geleverd vóór 19 juli 2016, óf een EU-conformiteitsverklaring waarin de fabrikant verklaart dat de installatie voldoet aan de PED 2014/68/EU voor installaties die zijn geleverd ná 19 juli 2016;
het meeleveren van een gebruikershandleiding met daarin instructies en informatie aangaande de veiligheid; deze handleiding is opgesteld in de Nederlandse taal.

Referenties

Warenwetbesluit drukapparatuur 2016 (artikelen 8, 9 en 18)

Grondslag

Arbeidsveiligheid

MW5Keuring voor ingebruikneming drukapparatuur

Voordat een nieuwe LNG-afleverinstallatie in gebruik wordt genomen, is de aangewezen drukapparatuur gekeurd door een NL-CBI. Bij goedkeuring wordt een verklaring van ingebruikneming (VVI) afgegeven. Niet-aangewezen drukapparatuur wordt gekeurd door een deskundige.

Toelichting

Deze maatregel gaat over het gebruik van de LNG-afleverinstallatie, zie ook Paragraaf 7.2. Bij de keuring voor ingebruikneming controleert de NL CBI:

of de LNG-afleverinstallatie overeenkomt met de documentatie van de fabrikant en de gegevens op de kenplaat;
de uitwendige toestand van de LNG-afleverinstallatie;
de werking van de veiligheidsappendages en onder druk staande appendages;
de plaats van opstelling van de LNG-afleverinstallatie.

Daar waar in deze maatregel de NL-CBI wordt genoemd, kan ook de NL-KVG (keuringsdienst van gebruikers) worden gelezen.

Referenties

Warenwetbesluit drukapparatuur 2016 (artikel 21) Arbeidsomstandighedenbesluit (artikel 7.4a)

Grondslag

Arbeidsveiligheid

MW6Bescherming installatie externe invloeden

D3Beperken van interne en externe invloeden zodanig dat de integriteit van de LNG-installatie behouden blijft (specifiek gericht op de gehele LNG-installatie).

Gerelateerde scenario’s

M9Fundering en draagconstructie LNG-afleverinstallatie

Een fundering of draagconstructie is vervaardigd uit materiaal dat een brand niet onderhoudt volgens NEN 6064.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S4Brand in de omgeving of op de LNG-afleverinstallatie – Falen van onderdelen van de LNG-afleverinstallatie S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S39Lekkage van een LNG installatie-onderdeel.S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.

M10Aarding installatie

De LNG-afleverinstallatie is zelfstandig geaard. De LNG-afleverinstallatie is voorzien van potentiaalvereffening met veiligheidsaarding van statische elektriciteit volgens NEN 1010 en hoofdstuk 8 van NEN-EN-IEC 60204-1.

D2Beperken van interne en externe invloeden zodanig dat de tolerantiegrenzen van het materiaal niet overschreden worden (specifiek gericht op het materiaalgebruik).

Gerelateerde scenario’s

M13Afsluiters – Eisen

Afsluiters voor onderhoud en gestuurde afsluiters zijn aangebracht. In de LNG-vulleiding en op aansluitingen van de LNG-opslagtank (met uitzondering van de drukontlastingsapparatuur en niveaumetingen) zitten op zo kort mogelijke afstand van de LNG-opslagtank met de hand bedienbare afsluiters om onderhoud te kunnen plegen aan de gestuurde of ESD-afsluiters.

Afsluiters aan de LNG-opslagtank zijn gelast tot en met de eerste ESD-afsluiter. Er zijn inblokafsluiters om onderhoud veilig uit te kunnen voeren. Alle veiligheidsafsluiters moeten van een open/dicht standaanwijzer zijn voorzien. De veiligheidsafsluiters moeten bij het wegvallen van de bekrachtiging sluiten. Indien over de afsluiter een druk staat die gelijk is aan ten minste de beoordelingsdruk van LNG-opslagtank, moet de goede werking van een veiligheidsafsluiter gewaarborgd zijn. De veiligheidsafsluiters sluiten binnen 5 s na het wegvallen van de bekrachtigingspanning (activering ESD-1).

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D13Voorkomen dat ongecontroleerde drukopbouw kan optreden in LNG-installatieonderdelen.D16Voorkomen dat er onveilige situaties ontstaan tijdens activiteiten/werkzaamheden aan of op de installatie.D19Voorkomen dat overvulling van een LNG-opslagtank plaatsvindt.D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde scenario’s

S4Brand in de omgeving of op de LNG-afleverinstallatie – Falen van onderdelen van de LNG-afleverinstallatie S11Stroomstoring in combinatie met een incident S17Dichtvriezen van het 5-2 ventiel van de actuator van een veiligheidsklep (bijv. LNG-tankklep), samen met vrijkomen van LNG (bijv. leiding/slangbreuk).S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S21Vloeistofuitstroming door afblaasvoorziening (vent stack) ten gevolge van overvulling van de LNG-opslagtank, er ontstaat een plas op de grond (rainout).S24Lekkage en brand binnen scheidingsconstructie.S30Methaanemissie door gebrek aan onderhoud.S34Onderhoud en uit bedrijf nemen van de LNG-opslagtank of installatieonderdelen (zoals vervangen pomp).S36Interne brand op een drijvende LNG-afleverinstallatie (bijv. op ponton) - falen van LNG onderdelen.S37Beginnende (kleine) brand (bronnen: zeer afhankelijk van de activiteiten die plaatsvinden binnen de afleverinstallatie) escaleert naar grotere brand (top event is de grotere brand).S38LNG spill op het bunkerponton/drijvende installatie – falen van het ponton.S39Lekkage van een LNG installatie-onderdeel.S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S45Continue vloeistofexpansie van de LNG-opslagtank – overschrijding maximaal niveau in de tank.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S52Vullen van LNG-opslagtank vanuit tankwagen of tankschip met verkeerd product.S53Overvulling van LNG-tankwagen bij het leegmaken van de LNG-opslagtank.S54Overvulling van LNG-tankwagen bij het gelijktijdig direct bunkeren van een schip of het vullen van een LNG-opslagtank (al dan niet op het water) vanuit meerdere tankwagens via een manifold.S56Een passerend schip vaart het LNG-tankschip aan tijdens het vullen of leegmaken van de LNG-opslagtank.S57Brand nabij het LNG-tankschip tijdens het lossen, vaarweg is geblokkeerd waardoor het LNG-tankschip niet kan wegvaren - ladingtank faalt.S58Gelijktijdig lossen van een LNG-tankschip naar de LNG-opslagtank met het lossen van een tankwagen met andere motorbrandstoffen op het bunkerstation - er ontstaat een brand bij het vulpunt van de tankwagen met andere motorbrandstoffen - LNG ladingtank op het schip faalt.S59Losraken tankschip tijdens het lossen van LNG naar de LNG-opslagtank door het falen van de trossen.S60Overvulling van de LNG-opslagtank vanuit LNG-tankschip of LNG-tankwagen.S61Lekkage vulslang door gebrek aan onderhoud S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S69Overvullen van de brandstoftank van het schip.S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.S71Te hoge afleverdruk - uitstroming door drukveiligheid van de brandstoftank van het schip dat gebunkerd wordt.S73Lekkage in de omkasting van de LNG bunkeraansluitpunten.S75Lekkage bunker-/afleverslang.S76Breuk bunker-/afleverslang of - arm.

M14Voorziening boil-off

De LNG-afleverinstallatie heeft een voorziening om het boil-off-gas (methaan)te reguleren.

Bij regulier bedrijf wordt geen boil-off-gas (methaan) naar de omgeving afgeblazen.

Toelichting

Dit kan bijvoorbeeld door het opvangen in een CNG-buffer, of door recondensatie van het gevormde boil-off-gas.

Grondslag

BrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D25Voorkomen dat bij het afblazen het uitredende gas een risico oplevert voor de omgeving.

Gerelateerde scenario’s

S19Gasemissie via afblaasvoorziening (vent stack), al dan niet met ontbranding.

7.6.2Opslagtank voor LNG Normatief

LNG-opslagtanks vallen onder het WBDA 2016 (zie Paragraaf 7.2). Naast het WBDA 2016 gelden de maatregelen in deze paragraaf.

M15Eisen LNG-opslagtank

Een LNG-opslagtank heeft:

een voorziening waarmee het binnenvat kan worden geleegd;
een drukmeter met een meet- en aanwijzingsbereik van ten minste de ontwerpdruk van de LNG-opslagtank.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D7Voorkomen dat onderdelen van de LNG-installatie falen ten gevolge van een brand.D16Voorkomen dat er onveilige situaties ontstaan tijdens activiteiten/werkzaamheden aan of op de installatie.D19Voorkomen dat overvulling van een LNG-opslagtank plaatsvindt.

Gerelateerde scenario’s

S4Brand in de omgeving of op de LNG-afleverinstallatie – Falen van onderdelen van de LNG-afleverinstallatie S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S21Vloeistofuitstroming door afblaasvoorziening (vent stack) ten gevolge van overvulling van de LNG-opslagtank, er ontstaat een plas op de grond (rainout).S34Onderhoud en uit bedrijf nemen van de LNG-opslagtank of installatieonderdelen (zoals vervangen pomp).S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S52Vullen van LNG-opslagtank vanuit tankwagen of tankschip met verkeerd product.S60Overvulling van de LNG-opslagtank vanuit LNG-tankschip of LNG-tankwagen.

M16Draagconstructie LNG-opslagtank – Eisen bij brand

De draagconstructie van de LNG-opslagtank behoudt tijdens een normale brand ten minste 60 min zijn functie. Deze brandwerendheid wordt bepaald volgens NEN-EN 1363-1.

Toelichting

De brandwerendheidsklasse voor draagconstructies wordt uitgedrukt met de letter R gevolgd door een waarde. Een waarde van R60 houdt in dat de constructie zijn draagvermogen 60 minuten (een uur) lang weet te behouden tijdens een normale brand.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S4Brand in de omgeving of op de LNG-afleverinstallatie – Falen van onderdelen van de LNG-afleverinstallatie S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S21Vloeistofuitstroming door afblaasvoorziening (vent stack) ten gevolge van overvulling van de LNG-opslagtank, er ontstaat een plas op de grond (rainout).S25Vrachtauto's rijden over de leidinggoot / ondergrondse leiding heen, leidend tot lekkage aan de leiding.S33Vrijkomen van LNG of LIN, blootstelling op de draagconstructie van de LNG- of de LIN-opslagtank of installatieonderdelen S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.

MW17Draagconstructie LNG-opslagtank – Cryogene opslag

Met een risicoanalyse is aangetoond dat de draagconstructie van de LNG-opslagtank zijn functie behoudt bij het vrijkomen van LNG of LIN.

Toelichting

Dit is onderdeel van het ontwerp en wordt gecontroleerd door de EU CBI, zie MW4 (Eisen drukapparatuur).

Een lekkage van een cryogene vloeistof (bijvoorbeeld vanuit leidingwerk of verladingsactiviteiten) kan zorgen voor blootstelling van de draagconstructie aan temperaturen die, afhankelijk van de toegepaste materialen, brosse breuk tot gevolg kunnen hebben.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S3Kleine lekkage LNG-leiding door pipestress ten gevolge van temperatuurverschillen/-wisselingen (‘temperature cycles’)S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S21Vloeistofuitstroming door afblaasvoorziening (vent stack) ten gevolge van overvulling van de LNG-opslagtank, er ontstaat een plas op de grond (rainout).S25Vrachtauto's rijden over de leidinggoot / ondergrondse leiding heen, leidend tot lekkage aan de leiding.S33Vrijkomen van LNG of LIN, blootstelling op de draagconstructie van de LNG- of de LIN-opslagtank of installatieonderdelen S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.

M18Impactanalyse opvang LNG bij lekkage

De wijze van opvang van LNG bij lekkage van appendages direct aan de LNG-opslagtank of bij lekkage van de LNG-opslagtank wordt bepaald aan de hand van een impactanalyse.

Toelichting

Zie ook M118 (Riolering en straatkolken). Het achterliggende doel van de impactanalyse is dat lekkend LNG niet naar de verkeerde plaatsen kan stromen. Voorkomen moet worden dat LNG zich kan ophopen onder de LNG-afleverinstallatie of onder de lossende LNG-tankwagen.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D18Voorkom escalatie van een loss of containment en/of een brand.D26Voorkomen dat vrijgekomen vloeibaar LNG dat zich over de grond verspreidt een risico vormt voor de omgeving.

Gerelateerde scenario’s

S21Vloeistofuitstroming door afblaasvoorziening (vent stack) ten gevolge van overvulling van de LNG-opslagtank, er ontstaat een plas op de grond (rainout).S22Vrijkomen van LNG op het terrein (ontstaan van een plas) met afloop naar het riool en/of afloop naar installaties met andere gevaarlijke stoffen en/of afloop naar toegangswegen.S23Insluiting gas bij vulpunt van de LNG-opslagtank bij het verkeerd aankoppelen van de losslang.S24Lekkage en brand binnen scheidingsconstructie.S44Falen van de bodemleiding van de LNG-opslagtank (grote vloeistof lekkage) tijdens onderhoud door vallend object (bijvoorbeeld tijdens hijsen) - vorming van plas onder de LNG-opslagtank.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.

M19Overvulbeveiliging LNG-opslagtank

Een LNG-opslagtank is uitgevoerd met twee onafhankelijk van elkaar werkende niveau-meetsystemen volgens NEN-EN 13645 die ervoor zorgen dat het vullen van de LNG-opslagtank automatisch stopt bij het bereiken van de maximale vulgraad. De beveiliging tegen overvullen heeft ten minste betrouwbaarheidsniveau SIL 2 zoals bedoeld in NEN-EN-IEC 61511-1.

Bij hoog-hoogsignalering (niveaubewaking van de maximumvullingsgraad van de LNG-opslagtank) vindt activatie van het ESD-1 systeem plaats.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D13Voorkomen dat ongecontroleerde drukopbouw kan optreden in LNG-installatieonderdelen.D19Voorkomen dat overvulling van een LNG-opslagtank plaatsvindt.

Gerelateerde scenario’s

S11Stroomstoring in combinatie met een incident S21Vloeistofuitstroming door afblaasvoorziening (vent stack) ten gevolge van overvulling van de LNG-opslagtank, er ontstaat een plas op de grond (rainout).S45Continue vloeistofexpansie van de LNG-opslagtank – overschrijding maximaal niveau in de tank.S52Vullen van LNG-opslagtank vanuit tankwagen of tankschip met verkeerd product.S60Overvulling van de LNG-opslagtank vanuit LNG-tankschip of LNG-tankwagen.

Aanvullende eisen voor een LNG-opslagtank op een ponton/drijvende installatie

M20LNG-afleverinstallatie beschermd tegen cryogene effecten en hittestraling

Een LNG-afleverinstallatie die op een drijvende installatie geplaatst is, is zodanig geconstrueerd dat de drijvende installatie is beschermd tegen cryogene effecten en hittestraling.

Toelichting

Voorschriften met betrekking tot de constructie-eisen van een drijvende installatie, zijn beschreven in de Binnenvaartregeling. Cryogene effecten die kunnen optreden, mogen geen nadelige invloed hebben op de constructie van de LNG-afleverinstallatie. De LNG-afleverinstallatie dient zowel bestand te zijn tegen cryogene effecten als tegen hittestraling. Dit vraagt om verschillende voorzieningen en/of maatregelen voor beide situaties, zoals bijvoorbeeld:

afvoer van koude vloeistof met behulp van rvs platen of een waterscherm (het waterscherm moet in werking blijven bij een noodstop);
koude detectie op plaatsen waar mogelijke lekkages verwacht worden (met activatie ESD-1 systeem);
brandblusvoorzieningen en temperatuurdetectie (bij brand op het ponton).

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D2Beperken van interne en externe invloeden zodanig dat de tolerantiegrenzen van het materiaal niet overschreden worden (specifiek gericht op het materiaalgebruik).D7Voorkomen dat onderdelen van de LNG-installatie falen ten gevolge van een brand.

Gerelateerde scenario’s

S36Interne brand op een drijvende LNG-afleverinstallatie (bijv. op ponton) - falen van LNG onderdelen.S37Beginnende (kleine) brand (bronnen: zeer afhankelijk van de activiteiten die plaatsvinden binnen de afleverinstallatie) escaleert naar grotere brand (top event is de grotere brand).S38LNG spill op het bunkerponton/drijvende installatie – falen van het ponton.S39Lekkage van een LNG installatie-onderdeel.S58Gelijktijdig lossen van een LNG-tankschip naar de LNG-opslagtank met het lossen van een tankwagen met andere motorbrandstoffen op het bunkerstation - er ontstaat een brand bij het vulpunt van de tankwagen met andere motorbrandstoffen - LNG ladingtank op het schip faalt.

7.6.3Vulpunt en vullen van de LNG-opslagtank Normatief

M21Vulpunt – Ligging en markering

Het LNG-vulpunt van de LNG-opslagtank:

is gemarkeerd om verwisseling met andere aansluitpunten te voorkomen;
is goed toegankelijk voor daartoe bevoegde personen;
bevindt zich bovengronds.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D15Voorkomen van ondeskundig gebruik of het uitvoeren van werkzaamheden door een ondeskundig persoon waardoor lekkage of verlies van integriteit of functie van de onderdelen van de LNG-installatie op kan treden.D20Voorkom incidenten door een slechte toegankelijkheid of gebrek aan goede verlichting bij het bedienen van de LNG-installatie.

Gerelateerde scenario’s

S23Insluiting gas bij vulpunt van de LNG-opslagtank bij het verkeerd aankoppelen van de losslang.S28Te snel inkoelen met LIN/LNG van de onderdelen van de LNG-afleverinstallatie bij opstarten na uitvoeren van onderhoudswerkzaamheden.S35Onveilige situaties door slechte toegankelijkheid vulpunt en/of slechte verlichting.S45Continue vloeistofexpansie van de LNG-opslagtank – overschrijding maximaal niveau in de tank.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S52Vullen van LNG-opslagtank vanuit tankwagen of tankschip met verkeerd product.

M22Vulpunt – Niveaumeter

Het vulpunt is voorzien van een niveaumeter waarop de vullingsgraad van de LNG-opslagtank continu kan worden afgelezen.

Nabij het vulpunt van een LNG-opslagtank is aangegeven wat de maximumvullingsgraad van de LNG-opslagtank is.

Toelichting

De maximumvullingsgraad verschilt per LNG-opslagtank. Zie Bijlage E voor een voorbeeldberekening van de maximumvullingsgraad volgens het ADR.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D13Voorkomen dat ongecontroleerde drukopbouw kan optreden in LNG-installatieonderdelen.D19Voorkomen dat overvulling van een LNG-opslagtank plaatsvindt.

Gerelateerde scenario’s

S11Stroomstoring in combinatie met een incident S21Vloeistofuitstroming door afblaasvoorziening (vent stack) ten gevolge van overvulling van de LNG-opslagtank, er ontstaat een plas op de grond (rainout).S45Continue vloeistofexpansie van de LNG-opslagtank – overschrijding maximaal niveau in de tank.S52Vullen van LNG-opslagtank vanuit tankwagen of tankschip met verkeerd product.S60Overvulling van de LNG-opslagtank vanuit LNG-tankschip of LNG-tankwagen.

M23Vullen van de LNG-opslagtank

Een LNG-vulpunt (installatie op land) heeft een technische voorziening, in de vorm van één of meer metallische aansluitpunten, zodat vanaf de LNG-tankwagen via het vulpunt een potentiaalvereffening (aarding) kan worden aangebracht. Dit om het verschil in elektrostatische oplading tussen de LNG-tankwagen en de LNG-opslagtank op te heffen. De installatie is zo uitgevoerd dat het vullen van de LNG-opslagtank niet mogelijk is wanneer er geen goede equipotentiaalverbinding tussen een LNG-tankwagen en een LNG-afleverinstallatie is aangebracht.

Bij vullen van de LNG-opslagtank vanuit een schip is in de laadinstallatie een isolatieflens of isolatiepakking van niet-elektrisch geleidend materiaal geplaatst ter voorkoming van zwerfstromen tussen wal en schip.

Toelichting

De maximumweerstand in de equipotentiaalverbinding is 10 Ohm volgens NPR-CLC-IEC/TR 60079-32-1.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D1Beheersen van de risico's van potentiaalverschillen.

Gerelateerde scenario’s

M24Vulpunt – Dodemansknop

Het vulpunt van de LNG-opslagtank is uitgevoerd met een dodemansknop. Een dodemansknop zorgt ervoor dat het vullen van de LNG-opslagtank alléén kan plaatsvinden door het om de drie minuten indrukken van deze knop. Als de dodemansknop niet tijdig wordt geactiveerd, stopt het vullen automatisch.

Een dodemansknop is zo uitgevoerd dat hij niet kan worden vastgezet.

Toelichting

De dodemansknop kan ook op de lossende LNG-tankwagen zitten. Het wordt gezien als een gelijkwaardige voorziening als de LNG-afleverinstallatie alleen wordt bevoorraad met LNG-tankwagen met een dodemansknop.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S21Vloeistofuitstroming door afblaasvoorziening (vent stack) ten gevolge van overvulling van de LNG-opslagtank, er ontstaat een plas op de grond (rainout).S23Insluiting gas bij vulpunt van de LNG-opslagtank bij het verkeerd aankoppelen van de losslang.S45Continue vloeistofexpansie van de LNG-opslagtank – overschrijding maximaal niveau in de tank.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S52Vullen van LNG-opslagtank vanuit tankwagen of tankschip met verkeerd product.

M25Afsluiter vulleiding LNG-opslagtank

De vloeistofleiding, bestemd voor het vullen van de LNG-opslagtank, is bij het LNG-vulpunt voorzien van één of meerdere afsluiters. Deze afsluiter(s) is/zijn deugdelijk ondersteund.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S14Breuk in ondergrondse leiding.S21Vloeistofuitstroming door afblaasvoorziening (vent stack) ten gevolge van overvulling van de LNG-opslagtank, er ontstaat een plas op de grond (rainout).S23Insluiting gas bij vulpunt van de LNG-opslagtank bij het verkeerd aankoppelen van de losslang.S28Te snel inkoelen met LIN/LNG van de onderdelen van de LNG-afleverinstallatie bij opstarten na uitvoeren van onderhoudswerkzaamheden.S45Continue vloeistofexpansie van de LNG-opslagtank – overschrijding maximaal niveau in de tank.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S52Vullen van LNG-opslagtank vanuit tankwagen of tankschip met verkeerd product.

M26Voorkomen terugstromen LNG

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S5Aanrijding van trailer/vulpunt door een voertuig, hetgeen zowel tijdens het vullen van de LNG-opslagtank als op het moment dat niet wordt gevuld kan plaatsvinden S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S37Beginnende (kleine) brand (bronnen: zeer afhankelijk van de activiteiten die plaatsvinden binnen de afleverinstallatie) escaleert naar grotere brand (top event is de grotere brand).S38LNG spill op het bunkerponton/drijvende installatie – falen van het ponton.S39Lekkage van een LNG installatie-onderdeel.S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.

M31Noodstopvoorziening – werking ESD-1

Bij het activeren van de noodstopvoorziening (ESD-1) worden automatisch alle hoofdcomponenten in de veilige mode gebracht, vindt doormelding naar de operator plaats en vindt signalering plaats op locatie met een akoestisch signaal en een lichtsignaal. Alle vloeistofleidingen worden ingeblokt, zodat toe- en afvoer worden afgesloten.

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S23Insluiting gas bij vulpunt van de LNG-opslagtank bij het verkeerd aankoppelen van de losslang.S45Continue vloeistofexpansie van de LNG-opslagtank – overschrijding maximaal niveau in de tank.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S64Opstarten na lekkage bij de vulkoppeling van de bunker-/afleverslang (als beveiliging in werking is gesteld of noodstopvoorziening is geactiveerd) zonder de oorzaak weggenomen te hebben / of te snel opstarten na storing.

M34ESD - Noodstopvoorziening deactiveren, ESD resetten

Na het activeren van de noodstopvoorziening (ESD-1) wordt de installatie pas in bedrijf gesteld als:

de reden van het bedienen van de noodstop bekend is;
de aanleiding voor het activeren van de noodstopvoorziening is opgeheven.

De installatie kan en mag alleen terug in werking worden gezet na een volledige controle en diagnose.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D21Voorkomen dat een installatie die door een beveiliging buiten werking gesteld is weer in werking kan worden gesteld zonder het wegnemen van de oorzaak van de buitenwerkingstelling.D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde scenario’s

7.6.5Leidingen en slangen Normatief

Leidingen

Leidingen, appendages, opslagvaten en toebehoren vallen onder het WBDA 2016. Naast het WBDA 2016 gelden de maatregelen in deze paragraaf.

MW35Leidingen – Eisen

Leidingen zijn:

één geheel of met gelaste verbindingen (en het aantal flensverbindingen is geminimaliseerd);
visueel te inspecteren;
spanningsvrij bevestigd.

Toelichting

De WBDA 2016 stelt eisen aan de uitvoeringsmethoden en aan het personeel dat de verbinding maakt. Dit wordt gecontroleerd door de EU-CBI tijdens de fabricage en inzichtelijk gemaakt middels MW4 (Eisen drukapparatuur).

Flensverbindingen geven meer risico op lekkage en moeten daarom zoveel mogelijk worden beperkt, zeker bij leidingen in een droge goot.

Referenties

Warenwetbesluit drukapparatuur 2016 (artikel 4, lid 1)

Grondslag

ArbeidsveiligheidOmgevingsveiligheid

Gerelateerde doelen

D10Voorkomen van verlies van integriteit van leidingen in een goot.D12Voorkomen van lekkage door verlies van integriteit van LNG-installatieonderdelen of de functie van veiligheidskritische LNG-installatieonderdelen.

Gerelateerde scenario’s

S7Ophoping van grondwater door hoog grondwaterniveau, regenwater of smeltwater in leidinggoot (bijvoorbeeld leiding naar de afleverpunten) in de winter bij temperaturen onder het vriespunt S13Lekkage in ondergrondse leiding met uitstroming naar atmosfeer vanuit de productvoerende leiding.S14Breuk in ondergrondse leiding.S16Kleine lekkage vanuit LNG-onderdeel (bijv. flens, instrument of klep) tijdens normale operatie.S25Vrachtauto's rijden over de leidinggoot / ondergrondse leiding heen, leidend tot lekkage aan de leiding.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.

MW36Markering van LNG-leidingen

Markering van LNG-leidingen voldoet aan de Arbeidsomstandighedenregeling, hoofdstuk veiligheids- en gezondheidssignalering, artikel 8.12 t/m 8.14.

Toelichting

LNG-leidingen zijn herkenbaar door de kleur okergeel of het opschrift 'LNG'.

Referenties

Arbeidsomstandighedenregeling (hoofdstuk veiligheids- en gezondheidssignalering, artikel 8.12 t/m 8.14)

Grondslag

Arbeidsveiligheid

M37Leidingen bovengronds of in een goot

LNG-leidingen van een LNG-afleverinstallatie zijn bij voorkeur bovengronds aangelegd. Indien dit niet mogelijk is, zijn deze leidingen in een (droge) goot zijn gelegd, dan wel ondergronds gelegd mits voldoende beschermd tegen chemische, thermische en mechanische invloeden.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S2Kleine lekkage LNG-leiding (buitenkant) door chemische aantasting S3Kleine lekkage LNG-leiding door pipestress ten gevolge van temperatuurverschillen/-wisselingen (‘temperature cycles’)S7Ophoping van grondwater door hoog grondwaterniveau, regenwater of smeltwater in leidinggoot (bijvoorbeeld leiding naar de afleverpunten) in de winter bij temperaturen onder het vriespunt S17Dichtvriezen van het 5-2 ventiel van de actuator van een veiligheidsklep (bijv. LNG-tankklep), samen met vrijkomen van LNG (bijv. leiding/slangbreuk).S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S21Vloeistofuitstroming door afblaasvoorziening (vent stack) ten gevolge van overvulling van de LNG-opslagtank, er ontstaat een plas op de grond (rainout).S25Vrachtauto's rijden over de leidinggoot / ondergrondse leiding heen, leidend tot lekkage aan de leiding.S33Vrijkomen van LNG of LIN, blootstelling op de draagconstructie van de LNG- of de LIN-opslagtank of installatieonderdelen S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.

M38Leidingen – Eisen droge goot

Een goot voor leidingen is:

droog;
visueel te inspecteren;
van een draagkrachtige constructie;
zodanig uitgevoerd dat gas zich niet kan ophopen;
zodanig uitgevoerd dat gas zich niet kan verspreiden naar andere besloten ruimtes.

Toelichting

De draagkracht van de constructie moet zijn aangetoond met een berekening op grond van een grondmechanisch onderzoek.

Besloten ruimtes zijn bijvoorbeeld kelders of rioleringsbuizen.

Grondslag

ArbeidsveiligheidOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S3Kleine lekkage LNG-leiding door pipestress ten gevolge van temperatuurverschillen/-wisselingen (‘temperature cycles’)S7Ophoping van grondwater door hoog grondwaterniveau, regenwater of smeltwater in leidinggoot (bijvoorbeeld leiding naar de afleverpunten) in de winter bij temperaturen onder het vriespunt S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S21Vloeistofuitstroming door afblaasvoorziening (vent stack) ten gevolge van overvulling van de LNG-opslagtank, er ontstaat een plas op de grond (rainout).S25Vrachtauto's rijden over de leidinggoot / ondergrondse leiding heen, leidend tot lekkage aan de leiding.S33Vrijkomen van LNG of LIN, blootstelling op de draagconstructie van de LNG- of de LIN-opslagtank of installatieonderdelen S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.

M39Eisen andere leidingen in een goot

Indien andere leidingen in een leidinggoot aanwezig zijn, dan leidingen die deel uitmaken van de LNG afleverinstallatie, dan zijn deze andere leidingen bestand zijn tegen cryogene omstandigheden.

Als niet-cryogene leidingen aanwezig zijn in een leidinggoot met cryogene leidingen:

liggen de niet-cryogene leidingen boven de cryogene leidingen;
raken de leidingen elkaar niet.

Toelichting

Het heeft de voorkeur dat de leidingen in aparte mantelbuizen liggen. Als dit niet mogelijk is, moet worden voorkomen dat lekkage van LNG ongewenste effecten heeft op de niet-cryogene leidingen. Aanbevolen wordt om in elk geval een afstand van 10 cm aan te houden.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D10Voorkomen van verlies van integriteit van leidingen in een goot.

Gerelateerde scenario’s

M40Ondergrondse leidingen – Eisen

Ondergrondse leidingen zijn:

gelegd in een laag schoon zand van ten minste 10 cm dikte;
ingegraven met een gronddekking van ten minste 60 cm;
bovengronds gemarkeerd;
doelmatig beschermd tegen corrosie en andere chemische invloeden;
doelmatig beschermd tegen mechanische invloeden;
doelmatig beschermd tegen thermische invloeden.

Toelichting

Schoon zand is vrij van stenen en andere harde voorwerpen.

Bescherming tegen corrosie is niet nodig als de leidingen bestaan uit corrosiebestendig materiaal. Bescherming tegen corrosie kan met een kathodische bescherming, coating of kunststof mantel. Aan de eisen is voldaan als de ondergrondse leidingen zijn geïnstalleerd volgens BRL K901/03 en de uitwendige bekleding tijdens het aanvullen van de leidingsleuven is gecontroleerd met een stroommeting volgens BRL K901/03.

Bovengronds geplaatste massa's, zoals (vracht)auto’s of stempels van een mobiele kraan, zijn van invloed op de mechanische belasting.

Grondslag

ArbeidsveiligheidOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

M41Ondergrondse leidingen – Dubbelwandig

Ondergrondse LNG-leidingen zijn dubbelwandig uitgevoerd. De buitenmantel heeft dezelfde ontwerpcondities als de productvoerende leiding.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D12Voorkomen van lekkage door verlies van integriteit van LNG-installatieonderdelen of de functie van veiligheidskritische LNG-installatieonderdelen.

Gerelateerde scenario’s

M42Ondergrondse leidingen – Lekdetectiesysteem

Een ondergrondse LNG-leiding heeft een lekdetectieysteem dat is gekoppeld aan een alarmeringssysteem.

Schriftelijk bewijsstukken tonen aan dat:

de ruimte tussen leiding en buitenmantel op het moment van ingebruikname vacuüm is;
de alarmering actief wordt bij verlies van het vacuüm.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D12Voorkomen van lekkage door verlies van integriteit van LNG-installatieonderdelen of de functie van veiligheidskritische LNG-installatieonderdelen.

Gerelateerde scenario’s

M43Bewijs dichtheid detectieruimte van dubbelwandige ondergrondse leiding

De detectieruimte van dubbelwandige ondergrondse leidingen is op dichtheid gecontroleerd. Hiervan is een schriftelijk bewijsstuk ter inzage aanwezig.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D12Voorkomen van lekkage door verlies van integriteit van LNG-installatieonderdelen of de functie van veiligheidskritische LNG-installatieonderdelen.

Gerelateerde scenario’s

Slangen

M44Losslang/afleverslang bij voorkeur uit één stuk

De gebruikte losslang/afleverslang bestaat bij voorkeur uit één stuk zonder koppelingen en flenzen.

Toelichting

Een minimaal aantal koppelingen en flenzen minimaliseert de lekkans. De losslang/afleverslang bestaat bij voorkeur uit één stuk tenzij er gewichtige reden zijn om hiervan af te wijken zoals handteerbaarheid (ARBO), maximale leverbare lengte of simultane levering vanuit verschillende tankauto's.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S16Kleine lekkage vanuit LNG-onderdeel (bijv. flens, instrument of klep) tijdens normale operatie.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S56Een passerend schip vaart het LNG-tankschip aan tijdens het vullen of leegmaken van de LNG-opslagtank.S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.S75Lekkage bunker-/afleverslang.S76Breuk bunker-/afleverslang of - arm.

M45Losslang/afleverslang – Vloeistofvrij maken

Voordat een losslang of afleverslang wordt afgekoppeld, is deze vloeistofvrij gemaakt.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S49LNG-losslang wordt (te snel) afgekoppeld voordat deze uitgedampt is en vrij van LNG is (vloeistof vrijmaken van LNG wordt niet uitgevoerd).S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S74Lekkage LNG op de koppeling van de LNG bunker-/afleverslang tijdens het afkoppelen.

M46Slangen behandelen conform instructies leverancier

Slangen worden behandeld conform de instructies van de leverancier.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D5Het in een aanvaardbare conditie houden van installatieonderdelen zodanig dat de technische integriteit behouden blijft (onderhoud).

Gerelateerde scenario’s

S61Lekkage vulslang door gebrek aan onderhoud S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S75Lekkage bunker-/afleverslang.S76Breuk bunker-/afleverslang of - arm.

Afhankelijk van welke partij de slang levert waarmee de LNG wordt gelost of afgeleverd/ge(de)bunkerd, geldt een kader voor de maatregelen welke van toepassing zijn op het gebied van: basis-uitvoering, inspectie & onderhoud en de noodzaak tot het aanwezig zijn van een dry-break / break-away koppeling.

In Tabel 2 is toegelicht welke maatregelen in welke situatie van toepassing zijn.

Tabel 2 – Maatregelen versus slangen

Type slang	Verbinding slang tussen:	Slang geleverd door:	Kader voor maatregelen	Maatregelen uit PGS 33-2 van toepassing
Losslang	Tankwagen en LNG-opslagtank	Tankwagen	PGS 33-2	M50
Losslang	Tankwagen en LNG-opslagtank	LNG-afleverinstallatie	PGS 33-2	M50
Losslang	Schip en LNG-opslagtank	Schip	ADN + PGS 33-2	MW49, M47 en M48
Losslang	Schip en LNG-opslagtank	LNG-afleverinstallatie	PGS 33-2	M47, M48 en M50
Afleverslang	Tankwagen en schip	Tankwagen	PGS 33-2	M47, M48 en M50
Afleverslang	Tankwagen en schip	Schip	ADN + PGS 33-2	MW49, M47 en M48
Afleverslang	Tankwagen en schip	LNG-afleverinstallatie	PGS 33-2	M47, M48 en M50
Afleverslang	LNG-opslagtank en schip	Schip	ADN + PGS 33-2	MW49, M47 en M48
Afleverslang	LNG-opslagtank en schip	LNG-afleverinstallatie	PGS 33-2	M47, M48 en M50

M47Dry-break/break-away koppeling bij slangverbindingen

Alle afzonderlijke flexibele slangverbindingen tussen het vaartuig enerzijds en de tankwagen, LNG-opslagtank en de afleverinstallatie (al dan niet op de drijvende installatie) anderzijds zijn voorzien van een gecombineerde 'dry-break/break-away’ koppeling.

Toelichting

Deze maatregel is alleen van toepassing op LNG voerende slangverbindingen.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S9Geologische impact, zoals aardbeving of overstroming, impact op LNG-installatieonderdelen S54Overvulling van LNG-tankwagen bij het gelijktijdig direct bunkeren van een schip of het vullen van een LNG-opslagtank (al dan niet op het water) vanuit meerdere tankwagens via een manifold.S56Een passerend schip vaart het LNG-tankschip aan tijdens het vullen of leegmaken van de LNG-opslagtank.S59Losraken tankschip tijdens het lossen van LNG naar de LNG-opslagtank door het falen van de trossen.S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S66Een passerend schip vaart het LNG aangedreven schip aan tijdens het bunkeren of debunkeren.S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.S75Lekkage bunker-/afleverslang.S76Breuk bunker-/afleverslang of - arm.

M48Aanvullende eisen – dry-break / break-away koppeling

De te gebruiken dry-break / break-away koppelingen of dry-break / emergency-release koppelingen voldoen aan de ISO 20519 tabel 1.

De maximaal toegestane treksterkte in de langsrichting op de losslang, afleverslang of dampretourslang (indien aanwezig) zal ten alle tijden meer dienen te zijn dan driemaal de breekkracht van de dry-break / break-away koppeling wanneer gebruik gemaakt wordt van een ‘break-bolt’ type dry-break / break-away koppeling.

Bij het gelijktijdig afleveren door meerdere tankwagens via een manifold, is het manifold zodanig gezekerd dat deze de werking van de dry-break / break-away koppeling niet nadelig beïnvloedt.

Grondslag

ArbeidsveiligheidOmgevingsveiligheidBrandpreventie

Gerelateerde doelen

Gerelateerde scenario’s

S54Overvulling van LNG-tankwagen bij het gelijktijdig direct bunkeren van een schip of het vullen van een LNG-opslagtank (al dan niet op het water) vanuit meerdere tankwagens via een manifold.S56Een passerend schip vaart het LNG-tankschip aan tijdens het vullen of leegmaken van de LNG-opslagtank.S59Losraken tankschip tijdens het lossen van LNG naar de LNG-opslagtank door het falen van de trossen.S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S66Een passerend schip vaart het LNG aangedreven schip aan tijdens het bunkeren of debunkeren.S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.S75Lekkage bunker-/afleverslang.S76Breuk bunker-/afleverslang of - arm.

MW49Eisen losslang / afleverslang – ADR/ADN

Slangassemblages gebruikt voor laden, lossen en de afgifte van liquefied natural gas (LNG) bestemd als scheepsaandrijfstof moeten voldoen aan deel 5.5.2 van ISO 20519 (Ships and marine technology – Specification for bunkering of liquefied natural gas fuelled vessels), en moeten minstens éénmaal per jaar worden gecontroleerd en onderzocht volgens de aanwijzingen van de fabrikant. Een verklaring omtrent dit onderzoek en de schriftelijke vastlegging van de berekende maximale druk moeten aan boord worden meegevoerd.

Toelichting

Deze maatregel is van toepassing op de te gebruiken slangen op de locatie welke tot het schip behoren en waar het ADN op van toepassing is.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D1Beheersen van de risico's van potentiaalverschillen.D3Beperken van interne en externe invloeden zodanig dat de integriteit van de LNG-installatie behouden blijft (specifiek gericht op de gehele LNG-installatie).D5Het in een aanvaardbare conditie houden van installatieonderdelen zodanig dat de technische integriteit behouden blijft (onderhoud).D8Beperken van de kans en/of het effect van een aanrijding tegen installatieonderdelen.D12Voorkomen van lekkage door verlies van integriteit van LNG-installatieonderdelen of de functie van veiligheidskritische LNG-installatieonderdelen.

Gerelateerde scenario’s

S1Mogelijke gevaren en gevolgen van statische elektriciteit S3Kleine lekkage LNG-leiding door pipestress ten gevolge van temperatuurverschillen/-wisselingen (‘temperature cycles’)S9Geologische impact, zoals aardbeving of overstroming, impact op LNG-installatieonderdelen S10Blikseminslag S16Kleine lekkage vanuit LNG-onderdeel (bijv. flens, instrument of klep) tijdens normale operatie.S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S21Vloeistofuitstroming door afblaasvoorziening (vent stack) ten gevolge van overvulling van de LNG-opslagtank, er ontstaat een plas op de grond (rainout).S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S56Een passerend schip vaart het LNG-tankschip aan tijdens het vullen of leegmaken van de LNG-opslagtank.S61Lekkage vulslang door gebrek aan onderhoud S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S66Een passerend schip vaart het LNG aangedreven schip aan tijdens het bunkeren of debunkeren.S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.S75Lekkage bunker-/afleverslang.S76Breuk bunker-/afleverslang of - arm.

M50Eisen losslang / afleverslang – LNG-afleverinstallatie

De losslang en/of afleverslang wordt periodiek visueel geïnspecteerd overeenkomstig NPR2577 en indien nodig vervangen.

De losslang en/of afleverslang wordt voor de eerste keer uiterlijk na drie jaar en vervolgens jaarlijks op deugdelijkheid gecontroleerd en hydraulisch beproefd volgens de methode in NEN EN-ISO 21012.

Als bij deze beproeving gebreken optreden, wordt alsnog voor vernieuwing van de slang gezorgd.

De beproeving wordt door of namens de beheerder van de LNG-afleverinstallatie uitgevoerd.

Van deze beproeving is een schriftelijke, gedagtekende verklaring opgemaakt. Deze verklaring wordt op verzoek getoond.

Aanvullend kan de fabrikant van deze slangen eisen stellen aan levensduur, inspectie en onderhoud. De aanwijzingen van de fabrikant worden opgevolgd.

Toelichting

Deze maatregel is van toepassing op de te gebruiken slangen op de locatie welke niet tot het schip behoren, maar tot de LNG-afleverinstallatie of tankwagen, en waarop het ADN niet van toepassing is.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

7.6.6Drukontlasting Normatief

MW51Drukontlasting – Overdrukbeveiliging

De afzonderlijke insluitsystemen van een LNG-afleverinstallatie, waarin een druk kan ontstaan die hoger is dan de ontwerpdruk van die onderdelen, moeten zijn voorzien van een doelmatige overdrukbeveiliging.

Toelichting

De afblaasveiligheidsvoorziening voor beveiliging tegen overdruk, evenals de overige leidingen en appendages waaruit LNG kan ontsnappen, kunnen elk zijn voorzien van een afblaasleiding, mits van voldoende capaciteit.

D19Voorkomen dat overvulling van een LNG-opslagtank plaatsvindt.D25Voorkomen dat bij het afblazen het uitredende gas een risico oplevert voor de omgeving.

Gerelateerde scenario’s

S21Vloeistofuitstroming door afblaasvoorziening (vent stack) ten gevolge van overvulling van de LNG-opslagtank, er ontstaat een plas op de grond (rainout).S40Gasemissie door afblaasvoorziening (vent stack) van de LNG-afleverinstallatie

M55Drukontlasting – Eisen afblaasvoorziening

Een afblaasvoorziening:

blaast af op een veilige plek;
heeft voldoende capaciteit;
kan niet worden afgesloten;
is tegen weersinvloeden en inregenen beschermd;
is van een materiaal dat geschikt is voor de toepassing en condities (druk en temperatuur);
is verankerd en tegen mechanische beschadiging beschermd;
is voorzien van een mogelijkheid om gecondenseerd water te kunnen aftappen;
beschikt over een uitlaatzijde die zodanig is uitgevoerd dat eventuele instroming van lucht onmogelijk is;
heeft voldoende doorsnede om het vereiste volume bij de maximumontwerpdruk te kunnen afblazen;
mondt uit op een hoogte die ten minste 1 m hoger is dan het hoogste gebouw binnen een straal van 5 m.

Toelichting

Op grond van het WBDA 2016 moet een afblaasvoorziening op een veilige locatie afblazen.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S15Lek of breuk LNG-voerend materiaal tijdens inactiviteit van de afleverinstallatie (bijvoorbeeld doorlekkende terugslag of tankklep), enkele afsluitkleppen staan in de ongewenste positie na wijziging.S19Gasemissie via afblaasvoorziening (vent stack), al dan niet met ontbranding.S20Dichtvriezen van de afblaasvoorziening door extreme weercondities: regenval of vorming condens en vervolgens dichtvriezen van de overdrukbeveiliging.S40Gasemissie door afblaasvoorziening (vent stack) van de LNG-afleverinstallatie S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.S45Continue vloeistofexpansie van de LNG-opslagtank – overschrijding maximaal niveau in de tank.

M56Drukontlasting – Berekening hoogte afblaasvoorziening

De hoogte van een afblaasvoorziening is berekend. Met de berekening is aangetoond dat de warmtestraling afkomstig van de fakkel van een afblaasvoorziening lager is dan:

35 kW/m² op de dubbelwandige en vacuüm geïsoleerde LNG-opslagtank, waarbij de tussenruimte is gevuld met perliet;
10 kW/m² op een andere LNG-opslagtank en overige installatieonderdelen en gebouwen binnen de begrenzing van de locatie waar de activiteit wordt verricht;
3 kW/m² op grondniveau binnen de begrenzing van de locatie waar de activiteit wordt verricht;
1 kW/m² op grondniveau buiten de begrenzing van de locatie waar de activiteit wordt verricht.

Met de berekening is ook aangetoond dat er geen plas van LNG ontstaat ten gevolge van LNG-vloeistofspray vanuit een afblaasvoorziening (‘rainout’). Het materiaal van de fakkel is bestand tegen hoge temperaturen bij de uitlaat.

Toelichting

Op grondniveau betekent tot 1 m boven maaiveld.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D18Voorkom escalatie van een loss of containment en/of een brand.D25Voorkomen dat bij het afblazen het uitredende gas een risico oplevert voor de omgeving.

Gerelateerde scenario’s

7.7Gebruik van de installatie Normatief

7.7.1Algemene eisen Normatief

Voor het veilig in werking zijn van een LNG-afleverinstallatie is de bedrijfsvoering van groot belang. Hierbij is het essentieel dat verantwoordelijkheden duidelijk zijn vastgelegd. Bij een LNG-afleverinstallatie zijn meestal de volgende personen betrokken: eigenaar, gebruiker, beheerder, operator, installateur, LNG-leverancier en afnemer van LNG. Elk van de betrokkenen heeft eigen verantwoordelijkheden voor het in werking hebben van de LNG-afleverinstallatie (zie ook de definities in Bijlage A). Behalve het vastleggen van verantwoordelijkheden is een aantal andere aspecten relevant voor een veilige bedrijfsvoering. Het gaat daarbij onder meer om:

beheer van de LNG-afleverinstallatie;
uitvoeren van periodieke controles;
toezicht op de LNG-afleverinstallatie;
vullen van de LNG-opslagtank;
uitvoeren van werkzaamheden aan de LNG-afleverinstallatie.

In de hierna volgende paragrafen zijn een aantal specifieke onderwerpen die verband houden met de bedrijfsvoering nader uitgewerkt. Voor onderwerpen die niet in wetgeving zijn vastgelegd maar wel voor een veilige bedrijfsvoering essentieel zijn, zijn aanvullende maatregelen opgenomen.

M57Eisen ingebruikname

Voordat de LNG-afleverinstallatie (weer) in gebruik wordt genomen, zijn de LNG-opslagtank, de appendages en het leidingwerk inwendig schoon. Laskorrels, vet, olie en ander organisch materiaal zijn zorgvuldig verwijderd. Na het reinigen wordt de installatie zo nodig gedroogd.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D3Beperken van interne en externe invloeden zodanig dat de integriteit van de LNG-installatie behouden blijft (specifiek gericht op de gehele LNG-installatie).

Gerelateerde scenario’s

S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario

M58Eisen in-/uitgebruikname

De LNG-afleverinstallatie wordt in/uit bedrijf genomen volgens de instructies uit de gebruikshandleiding van de leverancier/fabrikant van de LNG-installatie.

Toelichting

Zie ook het Warenwetbesluit drukapparatuur 2016 (artikel 18 en 20) . Deze maatregel geldt ook bij onderhoud.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S28Te snel inkoelen met LIN/LNG van de onderdelen van de LNG-afleverinstallatie bij opstarten na uitvoeren van onderhoudswerkzaamheden.S29Las- of flenslekkage in leiding(verbinding) door verkeerde aangelegde verbinding.S31Onderhoud aan LNG onderdelen, lekkage.S34Onderhoud en uit bedrijf nemen van de LNG-opslagtank of installatieonderdelen (zoals vervangen pomp).S45Continue vloeistofexpansie van de LNG-opslagtank – overschrijding maximaal niveau in de tank.S46Hijsen van een (deels) gevulde LNG-opslagtank (zonder draagconstructie, niet zijnde ISO-container), ontstaan van een lekkage of omvallen van de LNG-opslagtank.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S64Opstarten na lekkage bij de vulkoppeling van de bunker-/afleverslang (als beveiliging in werking is gesteld of noodstopvoorziening is geactiveerd) zonder de oorzaak weggenomen te hebben / of te snel opstarten na storing.

M59Toezicht door deskundig personeel

Voor iedere afleverinstallatie is een operator aangewezen, die beschikt over de vereiste competenties om storingen die optreden tijdens het in inwerking zijn van de LNG-afleverinstallatie, te kunnen interpreteren en mogelijk te kunnen verhelpen of op te volgen.

Er is 24/7 een ter zake deskundig persoon (telefonisch) beschikbaar die:

bekend is met de LNG-installatie en;
de beschikking heeft over de actuele toestand van de LNG-installatie en;
de beschikking heeft over actuele camerabeelden van de LNG-installatie en;
de storingen en alarmen kan interpreteren en op kan volgen.

Op een veilige en toegankelijke plaats nabij de LNG-installatie zijn instructies aangebracht (eventueel in de sleutelkluis) met daarop het telefoonnummer waarop de hiervoor genoemde ter zake deskundige persoon bereikbaar is voor de hulpverleningsdiensten.

Voor het in voorkomende gevallen ter plaatse verrichten van handelingen aan de installatie om de gevolgen van een ongewoon voorval/incident te beperken is binnen 30 minuten na alarmering een ter zake deskundige ter plaatse.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde scenario’s

M60Verlichting installatie tijdens gebruik

De gehele LNG-afleverinstallatie is tijdens het onderhoud, vullen, (de)bunkeren en het leegmaken dusdanig verlicht dat het zicht op de installatie voor de te verrichten handelingen is gewaarborgd.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S5Aanrijding van trailer/vulpunt door een voertuig, hetgeen zowel tijdens het vullen van de LNG-opslagtank als op het moment dat niet wordt gevuld kan plaatsvinden S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S23Insluiting gas bij vulpunt van de LNG-opslagtank bij het verkeerd aankoppelen van de losslang.S34Onderhoud en uit bedrijf nemen van de LNG-opslagtank of installatieonderdelen (zoals vervangen pomp).S35Onveilige situaties door slechte toegankelijkheid vulpunt en/of slechte verlichting.S52Vullen van LNG-opslagtank vanuit tankwagen of tankschip met verkeerd product.S56Een passerend schip vaart het LNG-tankschip aan tijdens het vullen of leegmaken van de LNG-opslagtank.S66Een passerend schip vaart het LNG aangedreven schip aan tijdens het bunkeren of debunkeren.S77Struikelen over de slang of gebruik van niet EX-lichtbronnen door te weinig verlichting (Arboveiligheid).

M61Niet gelijktijdig lossen (andere) brandstoffen

Het lossen van een LNG-tankwagen of LNG-tankschip voor het vullen van de LNG-opslagtank vindt niet gelijktijdig plaats met het lossen van een tankwagen of schip met andere (motor)brandstoffen.

Voorgaande mag wel als de vulpunten van én de LNG-tankwagen en/of het LNG-tankschip zich op meer dan 25 m afstand bevindt van de andere tankwagen of het andere tankschip en de daarbij behorende vulpunten.

De hiervoor bedoelde afstand van 25 m geldt ook indien twee LNG tankwagens gelijktijdig aanwezig zijn voor het lossen van LNG, het (de)bunkeren van LNG of het leegmaken van de LNG-opslagtank of opgesteld staan in afwachting van. Bij gebruik van een manifold is een kortere afstand tussen aangesloten tankwagens toegestaan in verband met de beperkte slanglengte. De veilige opstelling is vooraf vastgelegd.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S48Gelijktijdig lossen van de LNG-tankwagen met een tankwagen met andere brandbare stoffen – er ontstaat een brand bij de tankwagen met andere brandbare stoffen.S54Overvulling van LNG-tankwagen bij het gelijktijdig direct bunkeren van een schip of het vullen van een LNG-opslagtank (al dan niet op het water) vanuit meerdere tankwagens via een manifold.S58Gelijktijdig lossen van een LNG-tankschip naar de LNG-opslagtank met het lossen van een tankwagen met andere motorbrandstoffen op het bunkerstation - er ontstaat een brand bij het vulpunt van de tankwagen met andere motorbrandstoffen - LNG ladingtank op het schip faalt.

MW62Persoonlijke beschermingsmiddelen

Bij alle activiteiten aan de LNG-afleverinstallatie worden adequate persoonlijke beschermingsmiddelen (PBM’s) voor omgang met cryogene en/of brandbare stoffen gebruikt.

Toelichting

De soort PBM's die moeten worden toegepast is afhankelijk van de uitkomst van de RI&E. Gebruikelijk betekent dit een persoonlijke LEL-O₂ meter, veiligheidsbril, handschoenen, schoenen en (antistatische en brandvertragende) kleding, geschikt voor omgang met cryogene stoffen. Indien er risico aanwezig is op verdrinking moet ook een reddingsvest worden gedragen.

Referenties

PBM’s moeten aantoonbaar voldoen aan de essentiële gezondheids- en veiligheidseisen die voor het omgaan met de risico’s van cryogene stoffen zijn gesteld, zoals bepaald in de Verordening persoonlijke beschermingsmiddelen (EU 2016/425).

Grondslag

Arbeidsveiligheid

7.7.2Vullen van de LNG-opslagtank van een afleverinstallatie Normatief

Algemene eisen bij het vullen van een LNG-opslagtank

M63Maximumvullingsgraad LNG-opslagtank

Bij het bepalen van de maximumvullingsgraad van de LNG-opslagtank wordt rekening gehouden met de vloeistofexpansie tijdens de standtijd.

Als er geen geborgde maatregelen zijn genomen om overschrijding van de maximumvullingsgraad door vloeistofexpansie te voorkomen, moet de maximumvullingsgraad worden bepaald op basis van het ADR/ADN.

De berekening van de maximale vullingsgraad vindt plaats conformBijlage E (95% vullingsgraad bij dichtheid LNG openingsdruk veiligheid).

Toelichting

De maximumvullingsgraad verschilt per LNG-opslagtank.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S4Brand in de omgeving of op de LNG-afleverinstallatie – Falen van onderdelen van de LNG-afleverinstallatie S11Stroomstoring in combinatie met een incident S21Vloeistofuitstroming door afblaasvoorziening (vent stack) ten gevolge van overvulling van de LNG-opslagtank, er ontstaat een plas op de grond (rainout).S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S45Continue vloeistofexpansie van de LNG-opslagtank – overschrijding maximaal niveau in de tank.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S52Vullen van LNG-opslagtank vanuit tankwagen of tankschip met verkeerd product.S60Overvulling van de LNG-opslagtank vanuit LNG-tankschip of LNG-tankwagen.

M64Toezicht op vullingsgraad in relatie tot vloeistofexpansie

De chauffeur van de lossende LNG-tankwagen of operator van het lossende vaartuig zorgt ervoor dat de maximumvullingsgraad in de LNG-opslagtank niet wordt overschreden.

De chauffeur of operator heeft tijdens het vullen goed zicht op het vullingsniveau en de drukopbouw van de LNG-opslagtank.

Toelichting

Zie ook M22 (Vulpunt – Niveaumeter). Door het opwarmen van LNG zet de vloeistof uit, waardoor het niveau in de LNG-opslagtank na de vulling nog verder stijgt. Dit proces wordt omschreven als vloeistofexpansie.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D19Voorkomen dat overvulling van een LNG-opslagtank plaatsvindt.

Gerelateerde scenario’s

S21Vloeistofuitstroming door afblaasvoorziening (vent stack) ten gevolge van overvulling van de LNG-opslagtank, er ontstaat een plas op de grond (rainout).S52Vullen van LNG-opslagtank vanuit tankwagen of tankschip met verkeerd product.

M65Communicatie maximumvullingsgraad LNG-opslagtank

Voordat met het vullen van de LNG-opslagtank wordt gestart, moet het bedienend personeel ervan overtuigd zijn dat de situatie in de omgeving voldoende veilig is. Tijdens het vullen van de LNG-opslagtank moet het bedienend personeel de bedieningsorganen van de LNG-tankwagen of het LNG-tankschip kunnen bedienen en van die plaats kunnen nagaan dat de maximaal toelaatbare vulling van de LNG-opslagtank niet wordt overschreden. Er moet hierover voorafgaand aan het vullen communicatie plaats hebben gevonden tussen het bedienend personeel van de LNG-tankwagen of van het LNG-tankschip en ook tijdens het vullen moet communicatie onbelemmerd plaats kunnen vinden.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D19Voorkomen dat overvulling van een LNG-opslagtank plaatsvindt.

Gerelateerde scenario’s

S60Overvulling van de LNG-opslagtank vanuit LNG-tankschip of LNG-tankwagen.S69Overvullen van de brandstoftank van het schip.

Specifieke eisen bij het vullen van de LNG-opslagtank vanuit een LNG-tankwagen

Voor het vullen van de LNG-opslagtank is het essentieel dat dit uitsluitend gebeurt door en onder verantwoordelijkheid van de chauffeur van de lossende LNG-tankwagen, en na toestemming van de operator van de LNG-afleverinstallatie.

Bij het vullen wordt gewerkt volgens een vaste procedure. Deze procedure bevat technische aanwijzingen en instructies voor de LNG-tankwagenchauffeur.

M66Procedure vullen LNG-opslagtank vanuit een LNG-tankwagen

Het aanleveren van LNG is vastgelegd in een procedure. Deze procedure omvat in elk geval:

de te volgen stappen voor het veilig aanleveren van LNG;
hoe wordt voorkomen dat de LNG-tankwagen tijdens het aanleveren kan wegrijden;
het opstellen in de wegrijrichting;
maatregelen bij het aan- en afkoppelen;
het gebruik van persoonlijke beschermingsmiddelen;
het afzetten van de locatie.

De procedure is bekend bij en beschikbaar voor de chauffeur van de LNG-tankwagen.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D15Voorkomen van ondeskundig gebruik of het uitvoeren van werkzaamheden door een ondeskundig persoon waardoor lekkage of verlies van integriteit of functie van de onderdelen van de LNG-installatie op kan treden.D19Voorkomen dat overvulling van een LNG-opslagtank plaatsvindt.D23Voorkomen dat veiligheidskritische componenten falen door het wegvallen van de stroomvoorziening of communicatie.

Gerelateerde scenario’s

S11Stroomstoring in combinatie met een incident S21Vloeistofuitstroming door afblaasvoorziening (vent stack) ten gevolge van overvulling van de LNG-opslagtank, er ontstaat een plas op de grond (rainout).S23Insluiting gas bij vulpunt van de LNG-opslagtank bij het verkeerd aankoppelen van de losslang.S28Te snel inkoelen met LIN/LNG van de onderdelen van de LNG-afleverinstallatie bij opstarten na uitvoeren van onderhoudswerkzaamheden.S45Continue vloeistofexpansie van de LNG-opslagtank – overschrijding maximaal niveau in de tank.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S49LNG-losslang wordt (te snel) afgekoppeld voordat deze uitgedampt is en vrij van LNG is (vloeistof vrijmaken van LNG wordt niet uitgevoerd).S52Vullen van LNG-opslagtank vanuit tankwagen of tankschip met verkeerd product.S54Overvulling van LNG-tankwagen bij het gelijktijdig direct bunkeren van een schip of het vullen van een LNG-opslagtank (al dan niet op het water) vanuit meerdere tankwagens via een manifold.

M67Voorkomen terugstromen LNG – bunkeren of afleveren met meerdere tankwagens

Bij het gelijktijdig afleveren van LNG uit meerdere tankwagens direct aan een vaartuig of bij het vullen van de LNG-opslagtank, mag LNG niet terug kunnen stromen via het manifold van de ene naar een andere LNG-tankwagen. Hiervoor zijn terugslagkleppen aanwezig.

Toelichting

Het valt onder de verantwoordelijkheid van de beheerder dan men zich houdt aan de werkinstructie voor het aanleveren en om te verifiëren dat de noodzakelijke kleppen aanwezig zijn.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D19Voorkomen dat overvulling van een LNG-opslagtank plaatsvindt.

Gerelateerde scenario’s

S54Overvulling van LNG-tankwagen bij het gelijktijdig direct bunkeren van een schip of het vullen van een LNG-opslagtank (al dan niet op het water) vanuit meerdere tankwagens via een manifold.

M68Verbinding ESD systemen LNG-tankwagen met LNG-installatie

Het vullen van de LNG-opslagtank is niet mogelijk alvorens de verbinding tussen de bedieningsorganen van de afsluiters van de te lossen LNG-tankwagen en de noodstopvoorziening van de afsluiters van de LNG-opslagtank tot stand is gebracht en zowel in warme als in koude toestand is getest (ESD-1). De in de vulleiding aanwezige, op afstand bedienbare ,afsluiter is slechts tijdens het vulproces geopend.

Toelichting

De eis voor deze koppeling staat in M28 (Vulpunt – Koppeling ESD-systeem bij vullen opslagtank).

De test betreft in elk geval het maken en testen van de verbinding tussen het ESD-systeem van de LNG-tankwagen en het ESD-systeem van de LNG-afleverinstallatie, en het testen van de werking van de automatische ESD-afsluiters. Dit betreft zowel een warme (bij omgevingstemperstuur) als een koude test (temperatuur LNG). Het doel van het testen van de ESD-afsluiters is het zekerstellen van de aansturing en werking van de afsluiters.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D19Voorkomen dat overvulling van een LNG-opslagtank plaatsvindt.

Gerelateerde scenario’s

S21Vloeistofuitstroming door afblaasvoorziening (vent stack) ten gevolge van overvulling van de LNG-opslagtank, er ontstaat een plas op de grond (rainout).S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S52Vullen van LNG-opslagtank vanuit tankwagen of tankschip met verkeerd product.S54Overvulling van LNG-tankwagen bij het gelijktijdig direct bunkeren van een schip of het vullen van een LNG-opslagtank (al dan niet op het water) vanuit meerdere tankwagens via een manifold.

Specifieke eisen bij het vullen van de LNG-opslagtank vanuit een LNG-tankschip

M69Procedure vullen LNG-opslagtank vanuit een LNG-tankschip

De installatie is zodanig ingericht dat het technisch mogelijk is om de LNG-opslagtank veilig te vullen. Het aanleveren van LNG is vastgelegd in een procedure. Deze procedure omvat in elk geval:

de te volgen stappen voor het veilig aanleveren van LNG;
hoe wordt voorkomen dat het LNG-tankschip tijdens het aanleveren zodanig beweegt dat afleverinstallatie beschadigd kan worden;
maatregelen bij het aan- en afkoppelen;
het gebruik van persoonlijke beschermingsmiddelen;
het gebruik van de voorgeschreven ADN-checklist.

D17Voorkomen dat bij een incident tijdens het lossen van een brandstof de aanwezigheid van een andere tankwagen met brandstof kan leiden tot escalatie van het incident.

Gerelateerde scenario’s

7.7.3Bunkeren en debunkeren van LNG Normatief

Algemene eisen bij het bunkeren of debunkeren van LNG aan vaartuigen

M72Aanmeerplan bij (de)bunkeren

Er is een aanmeerplan aanwezig in het bunkerstation. Het aanmeren vindt conform dit plan plaats.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S56Een passerend schip vaart het LNG-tankschip aan tijdens het vullen of leegmaken van de LNG-opslagtank.S59Losraken tankschip tijdens het lossen van LNG naar de LNG-opslagtank door het falen van de trossen.S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.

M73Gebruik van bunkercontrolelijsten

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S54Overvulling van LNG-tankwagen bij het gelijktijdig direct bunkeren van een schip of het vullen van een LNG-opslagtank (al dan niet op het water) vanuit meerdere tankwagens via een manifold.S69Overvullen van de brandstoftank van het schip.S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.S76Breuk bunker-/afleverslang of - arm.

M77Verbinding ESD-1 systeem LNG-tankwagen/LNG-opslagtank met schip

Het bunkeren of debunkeren van de LNG-brandstoftank aan boord van een schip is niet mogelijk alvorens de verbinding tussen de bedieningsorganen van de afsluiters van de LNG-tankwagen of LNG-opslagtank en de noodstopvoorziening van de afsluiters van het met LNG aangedreven schip tot stand is gebracht en zowel in warme als in koude toestand is getest (ESD-1). De in de afleverleiding aanwezige, op afstand bedienbare, afsluiter is slechts tijdens het afleveren geopend.

Toelichting

De test betreft in elk geval het maken en testen van de verbinding tussen het ESD-systeem van de LNG-tankwagen/LNG-opslagtank en het ESD-systeem van de LNG aangedreven schip, en het testen van de werking van de automatische ESD-afsluiters. Dit betreft zowel een warme (bij omgevingstemperstuur) als een koude test (temperatuur LNG). Het doel van het testen van de ESD-afsluiters is het zekerstellen van de aansturing en werking van de afsluiters.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D12Voorkomen van lekkage door verlies van integriteit van LNG-installatieonderdelen of de functie van veiligheidskritische LNG-installatieonderdelen.D18Voorkom escalatie van een loss of containment en/of een brand.D19Voorkomen dat overvulling van een LNG-opslagtank plaatsvindt.D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde scenario’s

S55Bijzondere handelingen voor het debunkeren of leeg maken LNG-opslagtank.S69Overvullen van de brandstoftank van het schip.S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.S72Vacuüm trekken van de tankwagen door het door blijven pompen van de bunkerpomp (die niet op de trailer zit, maar op het bunkerstation bijv. in een skid) tussen de tankwagen en het vaartuig.S73Lekkage in de omkasting van de LNG bunkeraansluitpunten.S75Lekkage bunker-/afleverslang.S76Breuk bunker-/afleverslang of - arm.

Specifieke eisen voor het bunkeren van LNG aan vaartuigen

M78Eisen aan een LNG-afleverinstallatie

1) De LNG-afleverinstallatie is zodanig uitgevoerd dat als geen LNG wordt afgeleverd:

noodknoppen voor gebruik gereed zijn;
beveiligingsvoorzieningen voor gebruik gereed zijn;
gasdetectie actief is.

2) De LNG-afleverinstallatie is zodanig uitgevoerd dat tijdens de aflevering van LNG:

noodknoppen voor gebruik gereed zijn;
beveiligingsvoorzieningen voor gebruik gereed zijn;
gasdetectie actief is;

3) De LNG-afleverinstallatie is zodanig uitgevoerd dat bij incidenten:

de LNG-afleverinstallatie automatisch in de veilige stand wordt gezet en vergrendeld wanneer de automatisch werkende beveiligingsvoorzieningen zijn geactiveerd of als een noodknop wordt bediend.

Toelichting

De bedoelde beveiligingsvoorzieningen zijn bijvoorbeeld de temperatuurgevoelige elementen in de panelen van de afleverinstallatie en slangbreukdetectie.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S64Opstarten na lekkage bij de vulkoppeling van de bunker-/afleverslang (als beveiliging in werking is gesteld of noodstopvoorziening is geactiveerd) zonder de oorzaak weggenomen te hebben / of te snel opstarten na storing.S69Overvullen van de brandstoftank van het schip.S73Lekkage in de omkasting van de LNG bunkeraansluitpunten.S75Lekkage bunker-/afleverslang.

M79Gelijktijdige activiteiten tijdens het bunkeren van LNG

Als er gelijktijdig diverse brandstoffen en/of milieugevaarlijke stoffen worden gebunkerd, zijn de inrichting en het ontvangende vaartuig hiervoor ingericht. De bunkeringen vinden plaats onder separaat en zorgvuldig toezicht. De beide bunkeringen moeten worden beschouwd als aparte handelingen met passende procedures gebaseerd op een risicostudie.

Toelichting

Het gelijktijdig uitvoeren van bunkeroperaties wordt SIMBOPS (Simultaneous Bunker Operations) genoemd. Daarnaast bestaat de vakterm SIMOPS (Simultaneous operations) voor alle andere activiteiten die gelijktijdig met de LNG bunkering worden uitgevoerd. Het bunkeren van vloeibaar aardgas (LNG) tijdens het varen, de overslag en het aan of van boord gaan van passagiers is niet toegestaan op basis van het Rijnvaart Politie Reglement artikel 15.07

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D4Voorkomen van incidenten/risico's bij gelijktijdige (bunker)operaties.D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde scenario’s

Specifieke eisen voor het debunkeren van de brandstoftank van een vaartuig

M80Veiligheid debunkeren en/of leegmaken LNG-opslagtank

Voor de bijzondere handelingen van het debunkeren van een LNG scheepsbrandstoftank en voor het leegmaken van de LNG-opslagtank:

is geen sprake van gelijktijdig laden/lossen/bunkeren van LNG of andere gevaarlijke stoffen;
is een specifieke risico-analyse/veiligheidsstudie uitgevoerd om te bepalen of bij deze bijzondere handelingen de aanwezige beveiligingen functioneel blijven en toereikend zijn en welke aanvullende maatregelen/voorzieningen nodig zijn;
zijn specifieke werkprocedures opgesteld waarin de uitkomsten en aanvullende maatregelen/voorzieningen uit de risico-analyse/veiligheidsstudie zijn verwerkt;
is telkens een LMRA uitgevoerd;
wordt de procedure in samenhang met de uitkomst van de LMRA gevolgd.

Toelichting

Om het debunkeren en leegmaken van de opslagtank mogelijk te maken moeten mogelijk beveiligingen buiten werking gesteld worden of functioneren niet door de gewijzigde omstandigheden. Voorbeelden van onderwerpen die in het kader van deze maatregel aan de orde kunnen komen zijn:

terugslagkleppen in leidingen die via bypasses of anderzins omzeild moeten worden vanwege de tegengestelde stromingsrichting. Wordt terugstroming nu nog voorkomen?;
de opslagtank kan bij debunkeren overvuld raken, het hoog-hoog-alarm activeert, maar worden daarbij wel de juiste afsluiters dichtgestuurd?;
noodafsluiters die bij een noodstop wel worden aangestuurd, maar mogelijk geen effect hebben als de LNG via een bypass gestuurd wordt;
sturingen of beveiligingen die tijdelijk uitgeschakeld worden.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S55Bijzondere handelingen voor het debunkeren of leeg maken LNG-opslagtank.

Specifieke eisen voor het direct bunkeren LNG aan vaartuigen vanuit één of meerdere LNG-tankwagen(s) op de wal

Naast de hieronder opgenomen specifieke maatregelen is ook M67 van toepassing op het direct bunkeren van LNG vanuit meerdere tankwagens gelijktijdig via een manifold.

M81Voorkomen wegrijden LNG-tankwagen bij bunkeren

Bij het bunkeren van LNG vanuit een LNG-tankauto aan een vaartuig zijn maatregelen getroffen die voorkomen dat de tankwagen weg kan rijden zolang de afleverslang is aangekoppeld.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D12Voorkomen van lekkage door verlies van integriteit van LNG-installatieonderdelen of de functie van veiligheidskritische LNG-installatieonderdelen.

Gerelateerde scenario’s

Gerelateerde scenario’s

S72Vacuüm trekken van de tankwagen door het door blijven pompen van de bunkerpomp (die niet op de trailer zit, maar op het bunkerstation bijv. in een skid) tussen de tankwagen en het vaartuig.

7.7.4Leegmaken LNG-opslagtank in een tankwagen of vaartuig Normatief

Algemene eisen

Naast de hieronder opgenomen specifieke maatregelen is ook M80 van toepassing op het leegmaken van de LNG-opslagtank.

M85Noodstopvoorziening – leegmaken LNG-opslagtank in tankwagen of vaartuig

De noodstopvoorzieningen van de installatie worden gebruikt bij het leegmaken van de LNG-opslagtank in een LNG-tankwagen of vaartuig.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde scenario’s

S39Lekkage van een LNG installatie-onderdeel.S53Overvulling van LNG-tankwagen bij het leegmaken van de LNG-opslagtank.

M86Toezicht leegmaken van de LNG-opslagtank in een LNG-tankwagen of vaartuig

Het leegmaken van de LNG-opslagtank in een LNG-tankwagen of vaartuig is alleen toegelaten onder gelijktijdig toezicht van zowel het bedienend personeel van de afleverinstallatie als de tankwagenchauffeur.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D8Beperken van de kans en/of het effect van een aanrijding tegen installatieonderdelen.D15Voorkomen van ondeskundig gebruik of het uitvoeren van werkzaamheden door een ondeskundig persoon waardoor lekkage of verlies van integriteit of functie van de onderdelen van de LNG-installatie op kan treden.D19Voorkomen dat overvulling van een LNG-opslagtank plaatsvindt.

Gerelateerde scenario’s

S53Overvulling van LNG-tankwagen bij het leegmaken van de LNG-opslagtank.S55Bijzondere handelingen voor het debunkeren of leeg maken LNG-opslagtank.S56Een passerend schip vaart het LNG-tankschip aan tijdens het vullen of leegmaken van de LNG-opslagtank.S76Breuk bunker-/afleverslang of - arm.

Specifieke eisen voor het leegmaken LNG-opslagtank in een LNG-tankwagen

M87Procedure leegmaken LNG-opslagtank naar een LNG-tankwagen

De installatie is zodanig ingericht dat het technisch mogelijk is om de LNG-opslagtank veilig leeg te maken. Het leegmaken van de LNG-opslagtank naar een LNG-tankwagen is vastgelegd in een procedure. Deze procedure omvat in elk geval:

de te volgen stappen voor het veilig leegmaken van de LNG-opslagtank;
maatregelen om te voorkomen dat de LNG-tankwagen overvuld wordt;
maatregelen om te voorkomen dat de LNG-tankwagen te hoog in druk komt;
hoe wordt voorkomen dat de LNG-tankwagen tijdens het aanleveren kan wegrijden;
het opstellen in de wegrijrichting;
maatregelen bij het aan- en afkoppelen;
het gebruik van persoonlijke beschermingsmiddelen;
het afzetten van de locatie.

De procedure is bekend bij en beschikbaar voor de chauffeur van de LNG-tankwagen.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S53Overvulling van LNG-tankwagen bij het leegmaken van de LNG-opslagtank.

Specifieke eisen voor het leegmaken van een LNG-opslagtank naar een LNG-tankschip

M88Procedure leegmaken LNG-opslagtank naar een LNG-tankschip

De installatie is zodanig ingericht dat het technisch mogelijk is om de LNG-opslagtank veilig leeg te maken. Het leegmaken van de LNG-opslagtank is vastgelegd in een procedure. Deze procedure omvat in elk geval:

de te volgen stappen voor het veilig verpompen van LNG;
hoe wordt voorkomen dat het LNG-tankschip tijdens het aanleveren zodanig beweegt dat afleverinstallatie beschadigd kan worden;
maatregelen bij het aan- en afkoppelen;
het gebruik van persoonlijke beschermingsmiddelen;
het gebruik van de voorgeschreven ADN-checklist.

De procedure is bekend bij en beschikbaar voor de kapitein van het LNG-tankschip.

Toelichting

Als de LNG-opslagtank wordt leeggemaakt naar een vaartuig moet het schip voldoen aan de maatregelen die gelden vanuit het ADN, inclusief het gebruik, invullen en opvolgen van de checklist.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S55Bijzondere handelingen voor het debunkeren of leeg maken LNG-opslagtank.S69Overvullen van de brandstoftank van het schip.

7.7.5Bewaken en monitoren Normatief

M89Gasdetectie

Op locaties waar kans is op lekkage van LNG, zijn gasdetectoren aanwezig die continu de gas-concentratie meten.

Gasdetectoren zijn in elk geval aanwezig:

waar gas zich kan ophopen;
nabij elk afleverpunt;
bij het vulpunt van de LNG-opslagtank;
op overige locaties waar mensen werken met LNG voerende installatieonderdelen.

Bij overschrijding van 10 % LEL gaat er een melding naar de operator en bij overschrijding van 20 % LEL is er een ESD-1 activering.

Toelichting

NEN-EN-IEC-60079-29-2 geeft een handreiking voor geschikte locaties voor gasdetectoren. De aan het alarmsignaal te koppelen acties staan in M31 (werking ESD-1).
Dit houdt in dat het gasdetectiesysteem een volumepercentage brandbaar gas van 10 % van de LEL heeft gemeten. De LEL is de laagste concentratie waarbij een gas of damp in lucht explosief is. Bij 10 % LEL mogen er geen werknemers aanwezig zijn op grond van artikel 3.5g van het Arbobesluit.
Bij het afleveren van LNG is het gebruikelijk dat een kleine hoeveelheid gas vrijkomt. Als de gasdetectie bij het afleveren 10 % LEL detecteert en deze detectie binnen 10 s verdwijnt, zijn geen maatregelen nodig.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S5Aanrijding van trailer/vulpunt door een voertuig, hetgeen zowel tijdens het vullen van de LNG-opslagtank als op het moment dat niet wordt gevuld kan plaatsvinden S9Geologische impact, zoals aardbeving of overstroming, impact op LNG-installatieonderdelen S13Lekkage in ondergrondse leiding met uitstroming naar atmosfeer vanuit de productvoerende leiding.S14Breuk in ondergrondse leiding.S16Kleine lekkage vanuit LNG-onderdeel (bijv. flens, instrument of klep) tijdens normale operatie.S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S24Lekkage en brand binnen scheidingsconstructie.S30Methaanemissie door gebrek aan onderhoud.S31Onderhoud aan LNG onderdelen, lekkage.S34Onderhoud en uit bedrijf nemen van de LNG-opslagtank of installatieonderdelen (zoals vervangen pomp).S39Lekkage van een LNG installatie-onderdeel.S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S52Vullen van LNG-opslagtank vanuit tankwagen of tankschip met verkeerd product.S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S64Opstarten na lekkage bij de vulkoppeling van de bunker-/afleverslang (als beveiliging in werking is gesteld of noodstopvoorziening is geactiveerd) zonder de oorzaak weggenomen te hebben / of te snel opstarten na storing.S73Lekkage in de omkasting van de LNG bunkeraansluitpunten.S75Lekkage bunker-/afleverslang.

M90Gasdetectie – Norm en controle

Het gasdetectiesysteem voldoet aan NEN-EN-IEC 60079-29-2 en NEN-EN 50402, en wordt geïnspecteerd, onderhouden en getest volgens de voorschriften van de fabrikant, met inachtneming van de aanwijzingen in de toepasselijke onderhoudsnormen (indien beschikbaar). Een controle wordt uitgevoerd door een deskundige op het gebied van gasdetectiesystemen.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S9Geologische impact, zoals aardbeving of overstroming, impact op LNG-installatieonderdelen S13Lekkage in ondergrondse leiding met uitstroming naar atmosfeer vanuit de productvoerende leiding.S14Breuk in ondergrondse leiding.S16Kleine lekkage vanuit LNG-onderdeel (bijv. flens, instrument of klep) tijdens normale operatie.S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S24Lekkage en brand binnen scheidingsconstructie.S30Methaanemissie door gebrek aan onderhoud.S31Onderhoud aan LNG onderdelen, lekkage.S34Onderhoud en uit bedrijf nemen van de LNG-opslagtank of installatieonderdelen (zoals vervangen pomp).S39Lekkage van een LNG installatie-onderdeel.S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S52Vullen van LNG-opslagtank vanuit tankwagen of tankschip met verkeerd product.S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S64Opstarten na lekkage bij de vulkoppeling van de bunker-/afleverslang (als beveiliging in werking is gesteld of noodstopvoorziening is geactiveerd) zonder de oorzaak weggenomen te hebben / of te snel opstarten na storing.S73Lekkage in de omkasting van de LNG bunkeraansluitpunten.S75Lekkage bunker-/afleverslang.

M91Temperatuurdetectie

Temperatuurdetectoren zijn in elk geval aanwezig nabij de LNG-opslagtank.

Deze detectoren geven een alarmsignaal bij een temperatuur:

lager dan –30 °C (onderschrijding lagetemperatuurgrens);
hoger dan +70 °C (overschrijding hogetemperatuurgrens).

Toelichting

De aan het alarmsignaal te koppelen acties staan in M31 (werking ESD-1).

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D7Voorkomen dat onderdelen van de LNG-installatie falen ten gevolge van een brand.D18Voorkom escalatie van een loss of containment en/of een brand.

Gerelateerde scenario’s

M92Temperatuurdetectie – Controle

Het temperatuurdetectiesysteem wordt geïnspecteerd, onderhouden en getest volgens de voorschriften van de fabrikant, met inachtneming van de aanwijzingen in de toepasselijke onderhoudsnormen (indien beschikbaar). Een controle wordt uitgevoerd door een deskundige op het gebied van temperatuurdetectiesystemen.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

M93Vlamdetectie

Vlamdetectie is aanwezig. De detector heeft in elk geval overzicht op:

het vulpunt van de LNG-opslagtank;
de LNG-opslagtank;
de pomp of leidingen naar het afleverpunt.

Bij detectie gaat er een melding naar de beheerder en is er een akoestisch signaal en een lichtsignaal.

Toelichting

Overzicht op de afleverinstallatie is niet nodig omdat deze al is voorzien van temperatuurdetectie.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde scenario’s

M94Vlamdetectie – Norm en controle

Het vlamdetectiesysteem voldoet aan NEN-EN 54-10 en NEN ISO 7240-10, en wordt geïnspecteerd, onderhouden en getest volgens de voorschriften van de fabrikant, met inachtneming van de aanwijzingen in de toepasselijke onderhoudsnormen (indien beschikbaar).

Een controle wordt uitgevoerd door een deskundige op het gebied van vlamdetectiesystemen.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

M95Noodstopscenario ESD-1 in werking

In de volgende situaties treedt minimaal het noodstopscenario ESD-1 in werking:

overschrijding van de gasdetectiegrens van 20 % LEL bij een gasdetector;
handmatige activering van een noodstop;
onder- of overschrijding van de temperatuurgrens van een temperatuursensor;
signalering hoog-hoogniveau (overschrijding maximumvullingsgraad);
vloeistofdetectie in de centrale afblaasvoorziening bij een temperatuur van –40 °C;
vlamdetectie;
een extern ESD-signaal (vanuit tankwagen of schip);
lekdetectie van een ondergrondse leiding.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D18Voorkom escalatie van een loss of containment en/of een brand.D19Voorkomen dat overvulling van een LNG-opslagtank plaatsvindt.

Gerelateerde scenario’s

S21Vloeistofuitstroming door afblaasvoorziening (vent stack) ten gevolge van overvulling van de LNG-opslagtank, er ontstaat een plas op de grond (rainout).S39Lekkage van een LNG installatie-onderdeel.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S54Overvulling van LNG-tankwagen bij het gelijktijdig direct bunkeren van een schip of het vullen van een LNG-opslagtank (al dan niet op het water) vanuit meerdere tankwagens via een manifold.S73Lekkage in de omkasting van de LNG bunkeraansluitpunten.

M96Monitoringsysteem beschikbaarheid

Het alarmerings- of notificatiesysteem (monitoringsysteem) en de actuele camerabeelden zijn beschikbaar zolang de LNG-afleverinstallatie operationeel is.

Als de dataverbinding met de LNG-afleverinstallatie en daarmee de monitoring op afstand wegvalt krijgt de deskundige persoon binnen 5 min een alarm.

Toelichting

In het geval van procesverstoringen kan ingrijpen nodig zijn om te voorkomen dat bijvoorbeeld de installatie onnodig lang koolwaterstoffen naar de atmosfeer zal uitstoten (‘venten’) of in een noodstopsituatie terecht zal komen.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D23Voorkomen dat veiligheidskritische componenten falen door het wegvallen van de stroomvoorziening of communicatie.

Gerelateerde scenario’s

S11Stroomstoring in combinatie met een incident S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S24Lekkage en brand binnen scheidingsconstructie.

7.7.6Werkzaamheden aan de installatie Normatief

De wijze waarop werkzaamheden aan de LNG-opslagtank veilig moeten worden uitgevoerd, zijn niet in wetgeving verankerd. Daarom zijn hiervoor in deze paragraaf maatregelen opgenomen.

M97Veiligheid bij werkzaamheden

Bij het uitvoeren van werkzaamheden aan een LNG-afleverinstallatie levert de beheerder de installatie veilig op aan degene die er gaat werken. Dit betekent dat:

installatieonderdelen die worden geopend, vloeistofvrij en inert zijn gemaakt voordat de werkzaamheden beginnen;
een relevante controlelijst wordt toegepast die is afgestemd op de uit te voeren werkzaamheden;
de uit de ingevulde controlelijst voortvloeiende maatregelen ter waarborging van de veiligheid zijn getroffen;
de controlelijst tot 14 dagen na de werkzaamheden beschikbaar wordt gehouden .

Toelichting

De controlelijst heeft als doel het waarborgen van een veilige situatie tijdens het uitvoeren van werkzaamheden waarbij LNG kan vrijkomen. Denk aan werkzaamheden zoals ingassen, inkoelen en gasvrij maken of het verwisselen van veerveiligheden.

De controlelijst bevat geen technische informatie over de uitgevoerde werkzaamheden. Om die reden is het niet noodzakelijk de controlelijsten in het logboek van de installatie te bewaren. Wel moet informatie over de uitgevoerde werkzaamheden in het logboek worden opgenomen.

In Bijlage G is een indicatief voorbeeld opgenomen van hoe een controlelijst er uit zou kunnen zien en welke aspecten op een controle lijst aan bod zouden kunnen komen.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D16Voorkomen dat er onveilige situaties ontstaan tijdens activiteiten/werkzaamheden aan of op de installatie.

Gerelateerde scenario’s

S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S28Te snel inkoelen met LIN/LNG van de onderdelen van de LNG-afleverinstallatie bij opstarten na uitvoeren van onderhoudswerkzaamheden.S29Las- of flenslekkage in leiding(verbinding) door verkeerde aangelegde verbinding.S31Onderhoud aan LNG onderdelen, lekkage.S34Onderhoud en uit bedrijf nemen van de LNG-opslagtank of installatieonderdelen (zoals vervangen pomp).S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S64Opstarten na lekkage bij de vulkoppeling van de bunker-/afleverslang (als beveiliging in werking is gesteld of noodstopvoorziening is geactiveerd) zonder de oorzaak weggenomen te hebben / of te snel opstarten na storing.

M98Werkvergunning bij werkzaamheden

Een werkvergunning is vereist voor alle werkzaamheden waaraan risico’s zijn verbonden maar die onder gecontroleerde omstandigheden en onder bepaalde voorwaarden veilig kunnen worden uitgevoerd.

Een schriftelijke werkvergunning is in elk geval vereist in gevallen waar personen in contact kunnen komen met LNG of wanneer LNG anderszins ongecontroleerd kan vrijkomen.

De schriftelijke werkvergunning wordt afgegeven door de eigenaar van de installatie of de door de eigenaar aangewezen verantwoordelijke.

Toelichting

Bij risicovolle werkzaamheden dienen adequate technische en procedurele maatregelen te worden getroffen, bijvoorbeeld door het opstellen een risicoanalyse. Ook een hijsplan kan hier deel van uitmaken.

Een controlelijst zoals bedoeld in M97 en Bijlage G kan tevens deel uitmaken van een werkvergunning.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

M99Plaatsen, verplaatsen of verwijderen LNG-opslagtank

Het plaatsen, verplaatsen of verwijderen van een LNG-opslagtank gebeurt uitsluitend in vloeistofloze en gasvrije toestand.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S23Insluiting gas bij vulpunt van de LNG-opslagtank bij het verkeerd aankoppelen van de losslang.S31Onderhoud aan LNG onderdelen, lekkage.S34Onderhoud en uit bedrijf nemen van de LNG-opslagtank of installatieonderdelen (zoals vervangen pomp).S45Continue vloeistofexpansie van de LNG-opslagtank – overschrijding maximaal niveau in de tank.S46Hijsen van een (deels) gevulde LNG-opslagtank (zonder draagconstructie, niet zijnde ISO-container), ontstaan van een lekkage of omvallen van de LNG-opslagtank.

7.8Onderhoud, keuring, documentatie en opleiding Normatief

In deze paragraaf staan de algemene verplichtingen inzake onderhoud, keuring, opleiding en documentatie voor de LNG-afleverinstallatie. Specifieke verplichtingen bijvoorbeeld op het gebied van inspectie, onderhoud en testen van vlam-, gas- of vlamdetectie of ten aanzien van bijvoorbeeld slangen of ondergrondse leidingen staan weergegeven in de betreffende paragraaf.

7.8.1Onderhouden en repareren Normatief

De gehele installatie moet altijd in goede staat van onderhoud verkeren en valt onder de verantwoordelijkheid van de gebruiker (zorgplicht). De beheerder van de installatie zorgt voor onderhoud, controle en inspectie van de LNG-afleverinstallatie.

M100Procedure vloeistof- en gasvrij maken, inkoelen en ingassen van de installatie

Het gasvrij maken van een LNG-afleverinstallatie en het ingassen, en vervolgens het in werking stellen van een LNG-afleverinstallatie wordt uitgevoerd volgens hiervoor geëigende procedures. Deze procedures zien toe op de volgende activiteiten:

het drukloos maken van het systeem;
het vloeistofvrij maken van het systeem;
het gasvrij maken van het systeem;
het inertiseren van het systeem;
het opwarmen/afkoelen van het systeem volgens de instructies van de fabrikant;
het drogen van het systeem;
het ingassen/inkoelen van het systeem.

In deze procedures is in ieder geval aandacht gegeven aan de volgende onderwerpen:

werkvergunning en assessment op risico’s;
methaan gehalte in % vol;
druk management;
temperatuur tank;
tankholtes waar methaan kan ophopen tijdens/na inbrengen inert gas (alleen relevant bij inertiseren);
verklaring gasvrij door geautoriseerde partij (alleen relevant bij gasvrij maken);
eindbestemming methaan resten (mogelijke ontheffing autoriteiten).

D3Beperken van interne en externe invloeden zodanig dat de integriteit van de LNG-installatie behouden blijft (specifiek gericht op de gehele LNG-installatie).D5Het in een aanvaardbare conditie houden van installatieonderdelen zodanig dat de technische integriteit behouden blijft (onderhoud).D11Voorkomen van een ontoelaatbare drukverhoging in een LNG -installatieonderdeel als gevolg van inblokking van LNG.D12Voorkomen van lekkage door verlies van integriteit van LNG-installatieonderdelen of de functie van veiligheidskritische LNG-installatieonderdelen.D15Voorkomen van ondeskundig gebruik of het uitvoeren van werkzaamheden door een ondeskundig persoon waardoor lekkage of verlies van integriteit of functie van de onderdelen van de LNG-installatie op kan treden.

Gerelateerde scenario’s

S3Kleine lekkage LNG-leiding door pipestress ten gevolge van temperatuurverschillen/-wisselingen (‘temperature cycles’)S9Geologische impact, zoals aardbeving of overstroming, impact op LNG-installatieonderdelen S12Langdurige insluiting van LNG in leidinggedeelte tussen twee afsluiters - breuk leiding.S13Lekkage in ondergrondse leiding met uitstroming naar atmosfeer vanuit de productvoerende leiding.S14Breuk in ondergrondse leiding.S15Lek of breuk LNG-voerend materiaal tijdens inactiviteit van de afleverinstallatie (bijvoorbeeld doorlekkende terugslag of tankklep), enkele afsluitkleppen staan in de ongewenste positie na wijziging.S16Kleine lekkage vanuit LNG-onderdeel (bijv. flens, instrument of klep) tijdens normale operatie.S17Dichtvriezen van het 5-2 ventiel van de actuator van een veiligheidsklep (bijv. LNG-tankklep), samen met vrijkomen van LNG (bijv. leiding/slangbreuk).S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S20Dichtvriezen van de afblaasvoorziening door extreme weercondities: regenval of vorming condens en vervolgens dichtvriezen van de overdrukbeveiliging.S21Vloeistofuitstroming door afblaasvoorziening (vent stack) ten gevolge van overvulling van de LNG-opslagtank, er ontstaat een plas op de grond (rainout).S23Insluiting gas bij vulpunt van de LNG-opslagtank bij het verkeerd aankoppelen van de losslang.S25Vrachtauto's rijden over de leidinggoot / ondergrondse leiding heen, leidend tot lekkage aan de leiding.S29Las- of flenslekkage in leiding(verbinding) door verkeerde aangelegde verbinding.S30Methaanemissie door gebrek aan onderhoud.S31Onderhoud aan LNG onderdelen, lekkage.S33Vrijkomen van LNG of LIN, blootstelling op de draagconstructie van de LNG- of de LIN-opslagtank of installatieonderdelen S34Onderhoud en uit bedrijf nemen van de LNG-opslagtank of installatieonderdelen (zoals vervangen pomp).S39Lekkage van een LNG installatie-onderdeel.S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S44Falen van de bodemleiding van de LNG-opslagtank (grote vloeistof lekkage) tijdens onderhoud door vallend object (bijvoorbeeld tijdens hijsen) - vorming van plas onder de LNG-opslagtank.S45Continue vloeistofexpansie van de LNG-opslagtank – overschrijding maximaal niveau in de tank.S46Hijsen van een (deels) gevulde LNG-opslagtank (zonder draagconstructie, niet zijnde ISO-container), ontstaan van een lekkage of omvallen van de LNG-opslagtank.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S61Lekkage vulslang door gebrek aan onderhoud S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S69Overvullen van de brandstoftank van het schip.S75Lekkage bunker-/afleverslang.

7.8.2Keuren en inspecteren Normatief

M103Inspectie detectiesystemen

Detectiesystemen worden jaarlijks geïnspecteerd.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

M104Controle kathodische bescherming

Een kathodische bescherming wordt volgens de daarvoor geldende norm jaarlijks op zijn goede werking gecontroleerd door een geaccrediteerde inspectie-instelling volgens een accreditatieschema.

Toelichting

Dit kan bijvoorbeeld zijn: AS SIKB 6800/Protocol 6801.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D2Beperken van interne en externe invloeden zodanig dat de tolerantiegrenzen van het materiaal niet overschreden worden (specifiek gericht op het materiaalgebruik).D3Beperken van interne en externe invloeden zodanig dat de integriteit van de LNG-installatie behouden blijft (specifiek gericht op de gehele LNG-installatie).D5Het in een aanvaardbare conditie houden van installatieonderdelen zodanig dat de technische integriteit behouden blijft (onderhoud).D12Voorkomen van lekkage door verlies van integriteit van LNG-installatieonderdelen of de functie van veiligheidskritische LNG-installatieonderdelen.

Gerelateerde scenario’s

S2Kleine lekkage LNG-leiding (buitenkant) door chemische aantasting S9Geologische impact, zoals aardbeving of overstroming, impact op LNG-installatieonderdelen S13Lekkage in ondergrondse leiding met uitstroming naar atmosfeer vanuit de productvoerende leiding.S14Breuk in ondergrondse leiding.S30Methaanemissie door gebrek aan onderhoud.S31Onderhoud aan LNG onderdelen, lekkage.S33Vrijkomen van LNG of LIN, blootstelling op de draagconstructie van de LNG- of de LIN-opslagtank of installatieonderdelen S39Lekkage van een LNG installatie-onderdeel.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.

MW105Herkeuringstermijnen drukapparatuur

De herkeuringstermijnen worden bepaald door de NL-CBI (bij aangewezen drukapparatuur) en door de deskundige. De NL-CBI volgt daarbij de wettelijke termijnen.

Toelichting

Ook bij wijziging en reparatie moet de NL-CBI in kennis worden gesteld.

Daar waar in deze maatregel de NL-CBI wordt genoemd, kan ook de NL-KVG (keuringsdienst van gebruikers) worden gelezen.

Referenties

Warenwetbesluit drukapparatuur 2016 (artikel 22) Arbeidsomstandighedenbesluit (artikel 7.4a)

Grondslag

Arbeidsveiligheid

MW106Herbeoordeling drukapparatuur

Herbeoordeling van de aangewezen drukapparatuur wordt uitgevoerd door de NL-CBI. De overige onderdelen worden gekeurd door een deskundige.

Toelichting

Zie ookParagraaf 7.2.

Bij de herbeoordeling controleert de NL-CBI:

de inwendige toestand van de aangewezen drukapparatuur;
de uitwendige toestand van de aangewezen drukapparatuur;
de werking van de veiligheidsappendages.

Paragraaf 7.2 gaat in op de keuringstermijnen. In Bijlage F staat een voorbeeld van een keurings- en onderhoudsschema.

Daar waar in deze maatregel de NL-CBI wordt genoemd, kan ook de NL-KVG (keuringsdienst van gebruikers) worden gelezen.

Referenties

Warenwetbesluit drukapparatuur 2016 (artikel 22) Arbeidsomstandighedenbesluit (artikel 7.4a)

Grondslag

Arbeidsveiligheid

7.8.3Opleiding en training Normatief

M107Aanleg, onderhoud, reparatie, reinigen – Vakbekwaam personeel

Werkzaamheden voor aanleg, onderhoud, reiniging en reparatie worden uitgevoerd door personen die aantoonbaar deskundig zijn voor werkzaamheden aan de desbetreffende installatie.

Onderhoud gebeurt in overeenstemming met de aanwijzingen van de fabrikant.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S13Lekkage in ondergrondse leiding met uitstroming naar atmosfeer vanuit de productvoerende leiding.S14Breuk in ondergrondse leiding.S15Lek of breuk LNG-voerend materiaal tijdens inactiviteit van de afleverinstallatie (bijvoorbeeld doorlekkende terugslag of tankklep), enkele afsluitkleppen staan in de ongewenste positie na wijziging.S23Insluiting gas bij vulpunt van de LNG-opslagtank bij het verkeerd aankoppelen van de losslang.S24Lekkage en brand binnen scheidingsconstructie.S28Te snel inkoelen met LIN/LNG van de onderdelen van de LNG-afleverinstallatie bij opstarten na uitvoeren van onderhoudswerkzaamheden.S29Las- of flenslekkage in leiding(verbinding) door verkeerde aangelegde verbinding.S30Methaanemissie door gebrek aan onderhoud.S31Onderhoud aan LNG onderdelen, lekkage.S32Graafwerkzaamheden bij ondergrondse leidingen (zoals leiding afleverpunt).S34Onderhoud en uit bedrijf nemen van de LNG-opslagtank of installatieonderdelen (zoals vervangen pomp).S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S44Falen van de bodemleiding van de LNG-opslagtank (grote vloeistof lekkage) tijdens onderhoud door vallend object (bijvoorbeeld tijdens hijsen) - vorming van plas onder de LNG-opslagtank.S45Continue vloeistofexpansie van de LNG-opslagtank – overschrijding maximaal niveau in de tank.S46Hijsen van een (deels) gevulde LNG-opslagtank (zonder draagconstructie, niet zijnde ISO-container), ontstaan van een lekkage of omvallen van de LNG-opslagtank.S49LNG-losslang wordt (te snel) afgekoppeld voordat deze uitgedampt is en vrij van LNG is (vloeistof vrijmaken van LNG wordt niet uitgevoerd).S50Koude LNG-losslang wordt vastgepakt door chauffeur zonder handschoenen.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S52Vullen van LNG-opslagtank vanuit tankwagen of tankschip met verkeerd product.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S64Opstarten na lekkage bij de vulkoppeling van de bunker-/afleverslang (als beveiliging in werking is gesteld of noodstopvoorziening is geactiveerd) zonder de oorzaak weggenomen te hebben / of te snel opstarten na storing.S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.

M108Opleiding operator LNG-installatie en gezagvoerder vaartuig

De operator van de LNG-installatie aan delandzijde en de gezagvoerder aan de vaartuigzijde zijn getraind en opgeleid om hun taken op adequate en veilige wijze uit te voeren.

Toelichting

De gezagvoerder van een vaartuig heeft een ADN-G training gevolgd.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S60Overvulling van de LNG-opslagtank vanuit LNG-tankschip of LNG-tankwagen.S61Lekkage vulslang door gebrek aan onderhoud S69Overvullen van de brandstoftank van het schip.S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.

M109Opleidingsniveau onderhoudspersoneel - Verantwoordelijkheid

De beheerder van de LNG-afleverinstallatie is verantwoordelijk voor het juiste opleidingsniveau van het onderhoudspersoneel dat aan de LNG-afleverinstallatie werkt.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D12Voorkomen van lekkage door verlies van integriteit van LNG-installatieonderdelen of de functie van veiligheidskritische LNG-installatieonderdelen.D15Voorkomen van ondeskundig gebruik of het uitvoeren van werkzaamheden door een ondeskundig persoon waardoor lekkage of verlies van integriteit of functie van de onderdelen van de LNG-installatie op kan treden.D16Voorkomen dat er onveilige situaties ontstaan tijdens activiteiten/werkzaamheden aan of op de installatie.D27Voorkomen dat personen blootgesteld worden aan de gevaren van LNG (cryogeen, verstikking, brand/explosie).

Gerelateerde scenario’s

S13Lekkage in ondergrondse leiding met uitstroming naar atmosfeer vanuit de productvoerende leiding.S14Breuk in ondergrondse leiding.S15Lek of breuk LNG-voerend materiaal tijdens inactiviteit van de afleverinstallatie (bijvoorbeeld doorlekkende terugslag of tankklep), enkele afsluitkleppen staan in de ongewenste positie na wijziging.S16Kleine lekkage vanuit LNG-onderdeel (bijv. flens, instrument of klep) tijdens normale operatie.S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S23Insluiting gas bij vulpunt van de LNG-opslagtank bij het verkeerd aankoppelen van de losslang.S24Lekkage en brand binnen scheidingsconstructie.S28Te snel inkoelen met LIN/LNG van de onderdelen van de LNG-afleverinstallatie bij opstarten na uitvoeren van onderhoudswerkzaamheden.S29Las- of flenslekkage in leiding(verbinding) door verkeerde aangelegde verbinding.S30Methaanemissie door gebrek aan onderhoud.S31Onderhoud aan LNG onderdelen, lekkage.S32Graafwerkzaamheden bij ondergrondse leidingen (zoals leiding afleverpunt).S34Onderhoud en uit bedrijf nemen van de LNG-opslagtank of installatieonderdelen (zoals vervangen pomp).S39Lekkage van een LNG installatie-onderdeel.S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S44Falen van de bodemleiding van de LNG-opslagtank (grote vloeistof lekkage) tijdens onderhoud door vallend object (bijvoorbeeld tijdens hijsen) - vorming van plas onder de LNG-opslagtank.S45Continue vloeistofexpansie van de LNG-opslagtank – overschrijding maximaal niveau in de tank.S46Hijsen van een (deels) gevulde LNG-opslagtank (zonder draagconstructie, niet zijnde ISO-container), ontstaan van een lekkage of omvallen van de LNG-opslagtank.S49LNG-losslang wordt (te snel) afgekoppeld voordat deze uitgedampt is en vrij van LNG is (vloeistof vrijmaken van LNG wordt niet uitgevoerd).S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S59Losraken tankschip tijdens het lossen van LNG naar de LNG-opslagtank door het falen van de trossen.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S64Opstarten na lekkage bij de vulkoppeling van de bunker-/afleverslang (als beveiliging in werking is gesteld of noodstopvoorziening is geactiveerd) zonder de oorzaak weggenomen te hebben / of te snel opstarten na storing.S71Te hoge afleverdruk - uitstroming door drukveiligheid van de brandstoftank van het schip dat gebunkerd wordt.S74Lekkage LNG op de koppeling van de LNG bunker-/afleverslang tijdens het afkoppelen.S75Lekkage bunker-/afleverslang.

7.8.4Registratie en documentatie Normatief

M110Documentatie

De volgende documenten of gegevens worden op de locatie bewaard:

bedrijfshandleiding;
afwijking van de in de bedrijfshandleiding vastgelegde normale bedrijfsvoering;
actuele plattegrondtekening met de installatie, locatie van leidingen en appendages, en gevarenzones;
installatiecertificaten;
certificaten van detectiesysteem;
certificaten van toegepaste materialen, onderdelen en appendages;
vergunningen;
veiligheidsinformatiebladen;
registratie van incidenten en ongewone voorvallen.

Het noodplan wordt op de locatie van de activiteit bewaard.

De bedrijfshandleiding bevat:

een instructie voor het personeel;
voorschriften voor metingen, keuringen, controles en beoordelingen;
voorschriften voor onderhoud;
een beschrijving van de werking van de installatie;
een beschrijving van de installatie aan de hand van een tekening, inclusief de ligging van de leidingen;
een installatieschema.

Toelichting

De documentatie kan digitaal zijn, maar dit kan ook een installatieboek en/of logboek zijn.

De instructie voor het personeel omvat bijvoorbeeld een werkinstructie voor in en uit bedrijf nemen, normaal bedrijf en storingen, alsmede richtlijnen en aanwijzingen voor veiligheidsaspecten, waaronder een eventueel aanwezig noodplan en noodinstructie.

Een opgaaf van de onderwerpen die in noodinstructie voor niet Seveso-inrichtingen opgenomen moeten zijn is opgenomen in M136.

Grondslag

ArbeidsveiligheidOmgevingsveiligheidBrandpreventie

MW111Documentatie drukapparatuur

Zolang de LNG-afleverinstallatie in werking is of in werking kan worden gesteld, bewaart de gebruiker:

de EG-verklaring van overeenstemming (volgens (97/23/EG) of de EU-conformiteitsverklaring (volgens 2014/68/EU);
de gebruiksaanwijzing;
de verklaring van ingebruikneming;
de verklaring van herkeuring;
het aantekenblad;
de bij de beoordelingen en keuringen behorende rapporten.

Toelichting

De gebruiker moet deze documenten op verzoek kunnen tonen.

Referenties

Warenwetbesluit drukapparatuur 2016 (artikel 25, lid 3)

Grondslag

Arbeidsveiligheid

MW112Aantekenblad drukapparatuur

Uitsluitend de betrokken NL-conformiteitsbeoordelingsinstantie is bevoegd op het aantekenblad aantekeningen te maken.

Toelichting

Het aantekenblad wordt meegeleverd met de verklaring van ingebruikneming.
Daar waar in deze maatregel de NL-CBI wordt genoemd, kan ook de NL-KVG (keuringsdienst van gebruikers) worden gelezen.

Referenties

Warenwetbesluit drukapparatuur 2016 (artikel 24, lid 3)

Grondslag

Arbeidsveiligheid

M113Registratie en documentatie – Bewaartermijn

De resultaten van metingen, keuringen, controles of beoordelingen worden bewaard en moeten beschikbaar zijn totdat de resultaten van de eerstvolgende meting, keuring, controle of beoordeling beschikbaar zijn, maar in elk geval gedurende vijf jaar.

Dit zijn in elk geval:

rapporten van keuringen, inspecties reparaties en wijzigingen;
inspectie van brandblusmiddelen (op brandblusmiddel aanwezig);
rapporten van controle op de werking van detectiesystemen.

Toelichting

Deze documenten mogen ook in digitale vorm beschikbaar zijn.
Installaties, leidingen en apparatuur die vallen onder direct werkende wetgeving, zoals het Warenwetbesluit drukapparatuur 2016, het Warenwetbesluit drukvaten van eenvoudige vorm 2016, het Warenwetbesluit machines of het Warenwetbesluit explosieveilig materieel, zijn gehouden aan de in de desbetreffende direct werkende wetgeving genoemde bewaartermijnen.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

7.9Veiligheid Normatief

In deze paragraaf staan de voorschriften met veiligheidseisen. Deze eisen zijn aanvullend op de algemene eisen voor de installatie en de eisen voor gebruik en onderhoud. Het gaat hier om onder andere eisen aan interne veiligheidsafstanden, de elektrische installatie en maatregelen die gericht zijn op het voorkomen en beperken van brand- en explosiegevaar.

7.9.1Algemeen Normatief

M114Geen toegang tot installatie door onbevoegden

De LNG-afleverinstallatie is op een doelmatige wijze beschermd tegen toegang door onbevoegden door middel van een scheidingsconstructie.

Grondslag

ArbeidsveiligheidOmgevingsveiligheid

Gerelateerde doelen

D9Voorkomen van beschadiging/aantasting van de LNG-installatie door onbevoegden.

Gerelateerde scenario’s

Gerelateerde scenario’s

S4Brand in de omgeving of op de LNG-afleverinstallatie – Falen van onderdelen van de LNG-afleverinstallatie S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.

M118Riolering en straatkolken

De terreininrichting, het afschot van de vloeren en de locatie van straatkolken zijn zodanig dat eventueel vrijkomend LNG (spray of lekkage):

niet afloopt naar een straatkolk tenzij kan worden aangetoond dat LNG de straatkolk niet kan bereiken én een voorziening is getroffen om te voorkomen dat gas zich kan ophopen in het rioolsysteem;
niet afloopt naar leidinggoten;
niet afloopt naar een andere installatie met gevaarlijke stoffen;
niet afloopt naar de openbare weg;
zich niet kan ophopen onder de LNG-afleverinstallatie, de LNG-tankwagen of werktuig;
niet in contact kan komen met gasflessen of andere enkelwandige drukhouders.

Toelichting

In het geval van falen van de LNG-opslagtank kan zich een plas LNG onder de LNG-opslagtank vormen. Het plaatsen van een opvangbak of ommuring heeft geen veiligheidsverhogend effect.

Een voorbeeld van een voorziening om te voorkomen dat gas zich in het riool kan ophopen, is een waterslot op de straatkolk.

Grondslag

Op plaatsen waar gevaar op aanrijding blijft bestaan, zijn maatregelen getroffen om de effecten van een aanrijding te beperken.

Toelichting

Gevaar voor aanrijding kan worden voorkomen door hier bij de inrichting van het terrein rekening mee te houden (zie M120). Daar waar dit niet mogelijk is, zijn aanvullende maatregelen noodzakelijk.

Relevante installatieonderdelen zijn bijvoorbeeld vulpunten, drukontlastingsapparatuur en LNG-opslagtank. Een aanrijdbescherming bestaat bijvoorbeeld uit een geleiderailconstructie of met beton gevulde stalen buizen.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D8Beperken van de kans en/of het effect van een aanrijding tegen installatieonderdelen.

Gerelateerde scenario’s

S5Aanrijding van trailer/vulpunt door een voertuig, hetgeen zowel tijdens het vullen van de LNG-opslagtank als op het moment dat niet wordt gevuld kan plaatsvinden

M122Terreininrichting – Bereikbaarheid hulpverleningsdiensten

Het terrein en het wegenstelsel en de toegankelijkheid/bereikbaarheid is zodanig ingericht, dat elk deel van het terrein met installaties te allen tijde vanuit ten minste twee richtingen te bereiken is door de hulpverleningsdiensten.

De toegankelijkheid/bereikbaarheid is afgestemd met het bevoegd gezag en de betreffende Veiligheidsregio.

Uitgangspunten wegenstelsel:

een weg is minimaal 3,5 meter breed;
de breedte van rijpaden is bij obstakels, zoals muren, dichte verticale constructies en/of gebouwen tenminste 4,5 meter breed;
doodlopende rijpaden langer dan een voertuig worden in het ontwerp zoveel mogelijk gemeden. Indien er gebruik gemaakt wordt van een doodlopend rijpad dat langer is, dan is de breedte van dat pad tenminste 5,5 meter om passage mogelijk te maken en is er aan het eind een keerlus aanwezig;
bij rijpaden en opstelplaatsen is rekening gehouden met een vrije doorrijdhoogte van tenminste 4,2 meter;
het terrein en het wegenstelsel op land is zodanig ingericht en geborgd, dat de hulpverleningsdiensten met hun materieel te allen tijde het incident en de brandveiligheidsvoorzieningen onbelemmerd en veilig kunnen bereiken met hun hulpverleningsvoertuigen;
brandkranen zijn tot 15 meter afstand te benaderen met een blusvoertuig;
een blusvoertuig kan zich opstellen tot op 40 m afstand van een installatie op land, zodat een inzet gepleegd kan worden met de op het voertuig aanwezige bepakking.

Toelichting

De eisen voor bereikbaarheid zijn ontleend aan de Handreiking bluswater en bereikbaarheid van Brandweer Nederland. De uitvoering en omvang van een LNG-afleverinstallatie kan sterk verschillen en er is mogelijk sprake van een Seveso-inrichting waarbij de Veiligheidsregio beoordeelt of een bedrijfsbrandweer benodigd is in samenhang met de overige voorzieningen. Stem daarom de toegankelijkheid/bereikbaarheid en incidentbestrijding al vroeg af met het bevoegd gezag en de veiligheidsregio.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheidRampenbestrijding

Gerelateerde doelen

D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde scenario’s

S4Brand in de omgeving of op de LNG-afleverinstallatie – Falen van onderdelen van de LNG-afleverinstallatie S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S24Lekkage en brand binnen scheidingsconstructie.S30Methaanemissie door gebrek aan onderhoud.S36Interne brand op een drijvende LNG-afleverinstallatie (bijv. op ponton) - falen van LNG onderdelen.S37Beginnende (kleine) brand (bronnen: zeer afhankelijk van de activiteiten die plaatsvinden binnen de afleverinstallatie) escaleert naar grotere brand (top event is de grotere brand).S38LNG spill op het bunkerponton/drijvende installatie – falen van het ponton.S39Lekkage van een LNG installatie-onderdeel.S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.

7.9.3Interne veiligheidsafstanden Normatief

Een interne veiligheidsafstand is een minimumafstand bedoeld om escalatie van een voorzienbaar incident in of nabij een PGS voorziening naar een installatieonderdeel, bouwwerken, opslagen en mensen niet zijnde werkenden (domino-effect) te voorkomen of te beperken. Deze interne veiligheidsafstand heeft geen relatie met afstanden in verband met explosieveiligheid als bedoeld in het Arbeidsomstandighedenbesluit en is niet bedoeld om gebouwen en plekken te beschermen waar mensen werkzaam zijn.

De interne veiligheidsafstanden in deze paragraaf zijn gebaseerd op de berekening van de warmtestraling zoals die zijn uitgevoerd ten behoeve van de PGS 33-1. Indien er sprake van een Seveso-inrichting dan dient er maatwerk te worden toegepast en is deze PGS niet (direct) van toepassing.

M123Interne afstand – Onderlinge afstanden en tot de terreingrens

De afstand vanaf alle onderdelen van de LNG-afleverinstallatie tot de terreingrens is ten minste 3 m.

De afstand vanaf de LNG-opslagtank tot het LNG-vulpunt en de opstelplaats van de tankwagen is ten minste 10 m.

De afstand van het LNG-vulpunt tot de opstelplaats van de tankwagen is kleiner dan 5 m.

De afstand vanaf een kwetsbaar object binnen de terreingrens tot:

het LNG-vulpunt en de opstelplaats van de LNG-tankwagen is ten minste 15 m;
het afleverpunt is ten minste 5 m;
de overige onderdelen van de LNG-afleverinstallatie is ten minste 3 m.

Toelichting

Voor Seveso-inrichtingen dient maatwerk te worden toegepast. Dit kan betekenen dat andere interne afstanden van toepassing zijn.

Een kwetsbaar object is bijvoorbeeld een tankshop of kantoor maar ook een ander gebouw waar mensen verblijven of gevaarlijke stoffen worden opgeslagen.

Voor de LNG-tankwagen is de aansluiting van de losslang op het vulpunt het referentiepunt.

Grondslag

OmgevingsveiligheidBrandpreventie

Gerelateerde doelen

D7Voorkomen dat onderdelen van de LNG-installatie falen ten gevolge van een brand.D17Voorkomen dat bij een incident tijdens het lossen van een brandstof de aanwezigheid van een andere tankwagen met brandstof kan leiden tot escalatie van het incident.D18Voorkom escalatie van een loss of containment en/of een brand.D25Voorkomen dat bij het afblazen het uitredende gas een risico oplevert voor de omgeving.D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde scenario’s

S4Brand in de omgeving of op de LNG-afleverinstallatie – Falen van onderdelen van de LNG-afleverinstallatie S19Gasemissie via afblaasvoorziening (vent stack), al dan niet met ontbranding.S37Beginnende (kleine) brand (bronnen: zeer afhankelijk van de activiteiten die plaatsvinden binnen de afleverinstallatie) escaleert naar grotere brand (top event is de grotere brand).S38LNG spill op het bunkerponton/drijvende installatie – falen van het ponton.S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S45Continue vloeistofexpansie van de LNG-opslagtank – overschrijding maximaal niveau in de tank.S48Gelijktijdig lossen van de LNG-tankwagen met een tankwagen met andere brandbare stoffen – er ontstaat een brand bij de tankwagen met andere brandbare stoffen.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.

M124Interne afstand – Berekening warmtestraling

Tussen niet LNG-gebonden activiteiten die een brand kunnen onderhouden, en de LNG-afleverinstallatie is de afstand zodanig dat de warmtestraling lager is dan:

10 kW/m² op onbeschermde installatieonderdelen;
35 kW/m² op een dubbelwandige en vacuüm geïsoleerde LNG-opslagtank, waarbij de tussenruimte is gevuld met perliet.

Dit wordt aangetoond met een berekening.

Grondslag

BrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

M125Afstand – Riool- en kelderopeningen

De afstand tussen onderdelen van de LNG-afleverinstallatie en riool- en kelderopeningen is ten minste 5 m.

De afstand geldt niet als is aangetoond dat zich geen gas en geen LNG kan ophopen in het rioolsysteem of in kelderopeningen.

Toelichting

De afstand van 5 m is erop gebaseerd dat er op die afstand geen LNG meer is. Een voorbeeld van een voorziening om te voorkomen dat gas zich in het riool kan ophopen, is een waterslot op de straatkolk. In M118 (Riolering en straatkolken) zijn eisen gesteld aan de riolering.

Grondslag

BrandpreventieOmgevingsveiligheid

Gerelateerde doelen

D26Voorkomen dat vrijgekomen vloeibaar LNG dat zich over de grond verspreidt een risico vormt voor de omgeving.

Gerelateerde scenario’s

S21Vloeistofuitstroming door afblaasvoorziening (vent stack) ten gevolge van overvulling van de LNG-opslagtank, er ontstaat een plas op de grond (rainout).S22Vrijkomen van LNG op het terrein (ontstaan van een plas) met afloop naar het riool en/of afloop naar installaties met andere gevaarlijke stoffen en/of afloop naar toegangswegen.S23Insluiting gas bij vulpunt van de LNG-opslagtank bij het verkeerd aankoppelen van de losslang.S44Falen van de bodemleiding van de LNG-opslagtank (grote vloeistof lekkage) tijdens onderhoud door vallend object (bijvoorbeeld tijdens hijsen) - vorming van plas onder de LNG-opslagtank.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.

7.9.4Brandveiligheid Normatief

De beschrijving van de gevaareigenschappen van LNG staan in Paragraaf 2.1.3. De specifieke brandscenario’s die kunnen optreden bij een LNG- afleverinstallatie, staan in Hoofdstuk 4.

Er kan ten aanzien van brand grofweg onderscheid gemaakt worden in:

een (beginnende) brand in de omgeving, bijvoorbeeld van een voertuig;
een (beginnende) brand in de gebouwen of technische ruimten of andere onderdelen van de LNG-afleverinstallatie waarin geen (L)NG voor komt;
een brand als gevolg van het vrijkomen van (L)NG.

Een beginnende brand in de omgeving of in gebouwen wordt veelal met kleine blusmiddelen of andere op de aard en omvang van de situatie afgestemde blusmiddelen bestreden. Bij gebouwen is op grond van de bouwregelgeving daarnaast sprake van een bepaalde brandwerendheid, zodat een brand in het gebouw niet direct effecten heeft op de omgeving.

Verder is met M124 geborgd dat niet LNG-gebonden activiteiten op voldoende afstand van de LNG-afleverinstallatie plaats vinden om te grote warmtebelasting op de LNG-installatie te voorkomen.

Wat betreft een (L)NG-brand is er sprake van een gasbrand. Blussen van een gasbrand zonder de bron te stoppen is niet wenselijk in verband met mogelijke herontsteking van de gaswolk. Het is dus zaak om een brand/lekkage van LNG snel te detecteren en de bron aan te pakken door de noodstopvoorziening te activeren. Daarmee zal de uitstroming van LNG en daarmee de LNG-brand in de meeste gevallen snel stoppen. Wat dan resteert is brand van de aangestraalde omgeving.

Is er sprake van lekkage van LNG zonder ontsteking dan moet dit naar een veilige locatie weg kunnen stromen zodat het zich niet op kan hopen onder de installatie.

Maatregelen in samenhang vastleggen

Afhankelijk van de scenarioduur en de effecten van de brand op de omgeving en de installaties kan het nodig blijken om brandveiligheidsvoorzieningen te realiseren in samenhang met de procestechnische maatregelen om zo escalatie te voorkomen. Bescherming van de installaties en draagconstructies tegen brand kan door deze delen over te dimensioneren en/of door passieve bescherming (brandwerende bekleding) aan te brengen en/of actieve bescherming (koeling met water) aan te brengen. Omdat de omvang en uitvoering van de LNG-afleverinstallatie sterk kan verschillen is per situatie maatwerk nodig bij vergunningverlening. Daarom is voorzien in een maatregel (zie M129) die vereist dat de brandveiligheidsvoorzieningen en de daarbij aan te houden normen en uitgangspunten vastgelegd zijn in een brandveiligheidsplan. Het vertrekpunt in het brandveiligheidsplan is een situatiebeschrijving en een scenario-analyse.

De maatregelen in deze PGS zijn gericht op het voorkomen en beperken van de omvang en duur van een incident met een LNG-afleverinstallatie en het voorkomen van escalatie bij brand in of nabij de LNG-installatie. De (bedrijfs)brandweer zal bij een incident ter plaatse komen. Met name bij langdurige branden kan een (bedrijfs)brandweerinzet nodig zijn, omdat bijvoorbeeld de passieve brandbescherming niet lang genoeg stand houdt. Om het handelingsperspectief voor de (bedrijfs)brandweer in beeld te krijgen dient hier in het brandveiligheidsplan aandacht aan te worden besteed.

Door Brandweer Nederland zijn generieke protocolkaarten (https://nipv.nl/lng-liquid-natural-gas/ ) opgesteld voor het handelingsperspectief van de brandweer bij incidenten met LNG activiteiten.

Bijzondere situaties

Voor Seveso-inrichtingen (vanaf 50 ton LNG) geldt al een wettelijke eis dat deze over een veiligheidsbeheerssysteem moeten beschikken waarbij de noodzakelijke (brand)veiligheidsmaatregelen en –middelen op basis van een specifieke scenario-analyse vastgesteld worden. Daarbij zullen deze dus veelal aanvullend zijn op de genoemde maatregelen in deze paragraaf. Bij Seveso-inrichtingen worden de keuzes en maatregelen veelal vastgelegd in een brandveiligheidsplan. Daarnaast worden Seveso-inrichtingen door de veiligheidsregio beoordeeld op bijzonder gevaar voor de openbare veiligheid en de eventueel noodzakelijke rol van een bedrijfsbrandweer om die gevaren te beheersen. Bij die beoordeling wordt rekening gehouden met de aanwezige stationaire voorzieningen om de gevolgen te beheersen/beperken.

Het bunkeren vanuit een enkele tankwagen naar een LNG aangedreven schip heeft als bijzonderheid dat er geen eisen gesteld mogen worden aan de brandveiligheidsvoorzieningen aan boord van het schip en op de tankwagen. Dat is namelijk in strijd met het EU-recht dat de aanvullende eisen als een verstoring van de vrije marktwerking ziet. De noodzakelijke eisen worden al gesteld vanuit de scheepvaartregelgeving en het ADR.

Wanneer vanuit meerdere tankwagens gelijktijdig gebunkerd wordt via een manifold kunnen in theorie wel aanvullende brandveiligheidseisen gesteld worden aan het manifold, omdat het manifold niet onder het ADR en de scheepvaartregelgeving valt. In de praktijk is de inhoud van het manifold beperkt en zijn vooral de gekoppelde noodstopvoorzieningen en voldoende afstand tot andere activiteiten van belang om de brandrisico’s beperkt te houden. Er zijn dan geen additionele blusmiddelen nodig naast de reeds beschikbare blusmiddelen op de tankwagens en aan boord van het schip.

De situatie waarbij een LNG-installatie op een drijvende installatie (ponton) staat heeft als bijzonderheid dat de drijvende installatie geen deel uit maakt van het toepassingsgebied van deze PGS. De (brand)veiligheidseisen aan de drijvende installatie (het ponton) volgen uit de Binnenvaartregeling. De eisen aan de drijvende installatie en de drijvende installatie moeten daarbij in hun onderlinge samenhang gezien worden in het brandveiligheidsplan.

M126Voldoende brandblusmiddelen aanwezig

Bij de LNG-afleverinstallatie moeten voldoende brandblusmiddelen aanwezig zijn om bij elk installatieonderdeel een beginnende brand effectief te kunnen bestrijden. Brandblusmiddelen zijn onbelemmerd bereikbaar en zijn steeds voor onmiddellijk gebruik beschikbaar.

Toelichting

De nadere uitwerking van de benodigde middelen vindt plaats in het brandveiligheidsplan (Zie M129)

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S4Brand in de omgeving of op de LNG-afleverinstallatie – Falen van onderdelen van de LNG-afleverinstallatie S17Dichtvriezen van het 5-2 ventiel van de actuator van een veiligheidsklep (bijv. LNG-tankklep), samen met vrijkomen van LNG (bijv. leiding/slangbreuk).S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S24Lekkage en brand binnen scheidingsconstructie.S30Methaanemissie door gebrek aan onderhoud.S36Interne brand op een drijvende LNG-afleverinstallatie (bijv. op ponton) - falen van LNG onderdelen.S37Beginnende (kleine) brand (bronnen: zeer afhankelijk van de activiteiten die plaatsvinden binnen de afleverinstallatie) escaleert naar grotere brand (top event is de grotere brand).S38LNG spill op het bunkerponton/drijvende installatie – falen van het ponton.S39Lekkage van een LNG installatie-onderdeel.S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S53Overvulling van LNG-tankwagen bij het leegmaken van de LNG-opslagtank.S54Overvulling van LNG-tankwagen bij het gelijktijdig direct bunkeren van een schip of het vullen van een LNG-opslagtank (al dan niet op het water) vanuit meerdere tankwagens via een manifold.S56Een passerend schip vaart het LNG-tankschip aan tijdens het vullen of leegmaken van de LNG-opslagtank.S57Brand nabij het LNG-tankschip tijdens het lossen, vaarweg is geblokkeerd waardoor het LNG-tankschip niet kan wegvaren - ladingtank faalt.S58Gelijktijdig lossen van een LNG-tankschip naar de LNG-opslagtank met het lossen van een tankwagen met andere motorbrandstoffen op het bunkerstation - er ontstaat een brand bij het vulpunt van de tankwagen met andere motorbrandstoffen - LNG ladingtank op het schip faalt.S59Losraken tankschip tijdens het lossen van LNG naar de LNG-opslagtank door het falen van de trossen.S60Overvulling van de LNG-opslagtank vanuit LNG-tankschip of LNG-tankwagen.S61Lekkage vulslang door gebrek aan onderhoud S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S69Overvullen van de brandstoftank van het schip.S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.S71Te hoge afleverdruk - uitstroming door drukveiligheid van de brandstoftank van het schip dat gebunkerd wordt.S73Lekkage in de omkasting van de LNG bunkeraansluitpunten.S75Lekkage bunker-/afleverslang.S76Breuk bunker-/afleverslang of - arm.

M127Brandblusmiddelen – Voldoen aan NEN-norm

Een brandblusser is geschikt voor de brandklassen B en C volgens NEN-EN 2 en voldoet aan de eisen van de NEN EN 3-reeks.

De eigenschappen, prestatie-eisen en beproevingsmethoden van een brandblusser zijn gebaseerd op NEN-EN 3-7, waaruit blijkt dat deze geschikt is voor bestrijding van brandklassen B en C.

Brandblussers hebben een blusvermogen van ten minste 43A/233B volgens NEN-EN 3-7.

Toelichting

Het blusvermogen van 43A/233B (dit is aangegeven op de brandblusser) is gekozen uit oogpunt van veiligheid. Het is van toepassing op zowel een brand van vaste stoffen als een vloeistofbrand, terwijl ook moet worden gerekend met het gebruik van de brandblusser door personen die daarin niet geoefend zijn.

Het blusvermogen kan worden gerealiseerd door zowel een poeder- als een schuimblusser. De minimale blusduur bij dit blusvermogen is 15 s. Ook voor een ongeoefende biedt dit voldoende kans op het blussen van een beginnende brand.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S4Brand in de omgeving of op de LNG-afleverinstallatie – Falen van onderdelen van de LNG-afleverinstallatie S17Dichtvriezen van het 5-2 ventiel van de actuator van een veiligheidsklep (bijv. LNG-tankklep), samen met vrijkomen van LNG (bijv. leiding/slangbreuk).S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S24Lekkage en brand binnen scheidingsconstructie.S30Methaanemissie door gebrek aan onderhoud.S36Interne brand op een drijvende LNG-afleverinstallatie (bijv. op ponton) - falen van LNG onderdelen.S37Beginnende (kleine) brand (bronnen: zeer afhankelijk van de activiteiten die plaatsvinden binnen de afleverinstallatie) escaleert naar grotere brand (top event is de grotere brand).S38LNG spill op het bunkerponton/drijvende installatie – falen van het ponton.S39Lekkage van een LNG installatie-onderdeel.S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S53Overvulling van LNG-tankwagen bij het leegmaken van de LNG-opslagtank.S54Overvulling van LNG-tankwagen bij het gelijktijdig direct bunkeren van een schip of het vullen van een LNG-opslagtank (al dan niet op het water) vanuit meerdere tankwagens via een manifold.S56Een passerend schip vaart het LNG-tankschip aan tijdens het vullen of leegmaken van de LNG-opslagtank.S57Brand nabij het LNG-tankschip tijdens het lossen, vaarweg is geblokkeerd waardoor het LNG-tankschip niet kan wegvaren - ladingtank faalt.S58Gelijktijdig lossen van een LNG-tankschip naar de LNG-opslagtank met het lossen van een tankwagen met andere motorbrandstoffen op het bunkerstation - er ontstaat een brand bij het vulpunt van de tankwagen met andere motorbrandstoffen - LNG ladingtank op het schip faalt.S59Losraken tankschip tijdens het lossen van LNG naar de LNG-opslagtank door het falen van de trossen.S60Overvulling van de LNG-opslagtank vanuit LNG-tankschip of LNG-tankwagen.S61Lekkage vulslang door gebrek aan onderhoud S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S69Overvullen van de brandstoftank van het schip.S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.S71Te hoge afleverdruk - uitstroming door drukveiligheid van de brandstoftank van het schip dat gebunkerd wordt.S73Lekkage in de omkasting van de LNG bunkeraansluitpunten.S75Lekkage bunker-/afleverslang.S76Breuk bunker-/afleverslang of - arm.

M128Brandveiligheidsvoorzieningen – Onderhoud, inspectie en testen

Brandveiligheidsvoorzieningen zijn opgenomen in een systematiek van onderhoud, inspectie en testen waarbij voor elk item de inspectiefrequentie en de uit te voeren handelingen vastliggen.

De inspectiefrequentie en uit te voeren handelingen zijn vastgesteld op basis van wettelijke eisen en zoveel vaker als de fabrikant dan wel de NFPA 25 voorschrijft.

Onderhoud, inspectie en testen van brandveiligheidsvoorzieningen worden door een ter zake deskundige uitgevoerd.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S4Brand in de omgeving of op de LNG-afleverinstallatie – Falen van onderdelen van de LNG-afleverinstallatie S17Dichtvriezen van het 5-2 ventiel van de actuator van een veiligheidsklep (bijv. LNG-tankklep), samen met vrijkomen van LNG (bijv. leiding/slangbreuk).S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S24Lekkage en brand binnen scheidingsconstructie.S30Methaanemissie door gebrek aan onderhoud.S36Interne brand op een drijvende LNG-afleverinstallatie (bijv. op ponton) - falen van LNG onderdelen.S37Beginnende (kleine) brand (bronnen: zeer afhankelijk van de activiteiten die plaatsvinden binnen de afleverinstallatie) escaleert naar grotere brand (top event is de grotere brand).S38LNG spill op het bunkerponton/drijvende installatie – falen van het ponton.S39Lekkage van een LNG installatie-onderdeel.S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S53Overvulling van LNG-tankwagen bij het leegmaken van de LNG-opslagtank.S54Overvulling van LNG-tankwagen bij het gelijktijdig direct bunkeren van een schip of het vullen van een LNG-opslagtank (al dan niet op het water) vanuit meerdere tankwagens via een manifold.S56Een passerend schip vaart het LNG-tankschip aan tijdens het vullen of leegmaken van de LNG-opslagtank.S57Brand nabij het LNG-tankschip tijdens het lossen, vaarweg is geblokkeerd waardoor het LNG-tankschip niet kan wegvaren - ladingtank faalt.S58Gelijktijdig lossen van een LNG-tankschip naar de LNG-opslagtank met het lossen van een tankwagen met andere motorbrandstoffen op het bunkerstation - er ontstaat een brand bij het vulpunt van de tankwagen met andere motorbrandstoffen - LNG ladingtank op het schip faalt.S59Losraken tankschip tijdens het lossen van LNG naar de LNG-opslagtank door het falen van de trossen.S60Overvulling van de LNG-opslagtank vanuit LNG-tankschip of LNG-tankwagen.S61Lekkage vulslang door gebrek aan onderhoud S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S69Overvullen van de brandstoftank van het schip.S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.S71Te hoge afleverdruk - uitstroming door drukveiligheid van de brandstoftank van het schip dat gebunkerd wordt.S73Lekkage in de omkasting van de LNG bunkeraansluitpunten.S75Lekkage bunker-/afleverslang.S76Breuk bunker-/afleverslang of - arm.

M129Brandveiligheidsplan

De voor de activiteiten benodigde (brand)veiligheidsvoorzieningen en daarbij te hanteren uitgangspunten zijn vastgelegd in een door het Bevoegd Gezag goedgekeurd (brand)veiligheidsplan. De activiteiten vinden alleen plaats overeenkomstig het goedgekeurde brandveiligheidsplan.

Het brandveiligheidsplan bevat ten minste de volgende onderdelen:

situatiebeschrijving met een overzicht van de mogelijke brand- en/of explosiegevaarlijke en/of giftige (afval)stoffen;
de resultaten van een scenarioanalyse, waaruit blijkt welke scenario’s (aard en omvang) per installatie/activiteit verwacht worden in samenhang met de bouwkundige, installatietechnische en organisatorische maatregelen en voorzieningen om die scenario’s te voorkomen en/of in omvang te beperken;
een overzicht van de aard, uitvoering en situering van:i. (brand)veiligheidsvoorzieningen; ii. systemen voor detectie en melding; iii. insluitsystemen en noodstopvoorzieningen; iv. bluswatervoorzieningen; v. afvoer en opvangvoorzieningen voor verontreinigd bluswater en/of vrijkomende (afval)stoffen; en de daarbij te hanteren normen/richtlijnen/uitgangspunten;
per scenario het handelingsperspectief voor de (bedrijfs)brandweer;
een overzichtstekening met schaal 1:500 met daarop de onder voorgaand item genoemde zaken;
de opzet van de noodorganisatie en indien van toepassing de bedrijfsbrandweer;
de wijze en frequentie van inspectie (op werking, staat en situering), onderhoud en testen van de (brand)veiligheidsvoorzieningen;
de wijze waarop (brand)veiligheidsvoorzieningen tegen externe invloeden beschermd worden (hittestraling, vorst, corrosie, etc.);
testprotocol(len) voor de uit te voeren opleveringstesten met wijze van uitvoering en goed- en afkeurcriteria en/of vermelding van de keuze voor beoordeling door een onafhankelijke inspectie-instelling met het daarbij aan te houden inspectieschema per (brand)veiligheidsvoorziening;
verwijzing naar onderzoek, gebruikte normen, richtlijnen, voorschriften/eisen.

Tenminste elke vijf jaar wordt het brandveiligheidsplan geëvalueerd en indien nodig aangepast. De evaluatie en indien van toepassing het aangepast brandveiligheidsplan worden ter goedkeuring aan het bevoegd gezag voorgelegd.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S4Brand in de omgeving of op de LNG-afleverinstallatie – Falen van onderdelen van de LNG-afleverinstallatie S17Dichtvriezen van het 5-2 ventiel van de actuator van een veiligheidsklep (bijv. LNG-tankklep), samen met vrijkomen van LNG (bijv. leiding/slangbreuk).S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S24Lekkage en brand binnen scheidingsconstructie.S30Methaanemissie door gebrek aan onderhoud.S36Interne brand op een drijvende LNG-afleverinstallatie (bijv. op ponton) - falen van LNG onderdelen.S37Beginnende (kleine) brand (bronnen: zeer afhankelijk van de activiteiten die plaatsvinden binnen de afleverinstallatie) escaleert naar grotere brand (top event is de grotere brand).S38LNG spill op het bunkerponton/drijvende installatie – falen van het ponton.S39Lekkage van een LNG installatie-onderdeel.S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S53Overvulling van LNG-tankwagen bij het leegmaken van de LNG-opslagtank.S54Overvulling van LNG-tankwagen bij het gelijktijdig direct bunkeren van een schip of het vullen van een LNG-opslagtank (al dan niet op het water) vanuit meerdere tankwagens via een manifold.S56Een passerend schip vaart het LNG-tankschip aan tijdens het vullen of leegmaken van de LNG-opslagtank.S57Brand nabij het LNG-tankschip tijdens het lossen, vaarweg is geblokkeerd waardoor het LNG-tankschip niet kan wegvaren - ladingtank faalt.S58Gelijktijdig lossen van een LNG-tankschip naar de LNG-opslagtank met het lossen van een tankwagen met andere motorbrandstoffen op het bunkerstation - er ontstaat een brand bij het vulpunt van de tankwagen met andere motorbrandstoffen - LNG ladingtank op het schip faalt.S59Losraken tankschip tijdens het lossen van LNG naar de LNG-opslagtank door het falen van de trossen.S60Overvulling van de LNG-opslagtank vanuit LNG-tankschip of LNG-tankwagen.S61Lekkage vulslang door gebrek aan onderhoud S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S69Overvullen van de brandstoftank van het schip.S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.S71Te hoge afleverdruk - uitstroming door drukveiligheid van de brandstoftank van het schip dat gebunkerd wordt.S73Lekkage in de omkasting van de LNG bunkeraansluitpunten.S75Lekkage bunker-/afleverslang.S76Breuk bunker-/afleverslang of - arm.

M130Uitgangspuntendocument (UPD)

De grondslag van (brand)veiligheidsvoorzieningen is vastgelegd in een uitgangspuntendocument (UPD) dat alle informatie bevat die nodig is om te kunnen beoordelen of de voorziening doeltreffend is.

Het UPD bevat ten minste de volgende onderdelen: het ontwerp, de sturing, de installatie, beheer en onderhoud.De frequentie en wijze van controle en inspectie wordt in het UPD vastgelegd.

Het UPD wordt ter goedkeuring voorgelegd aan het bevoegd gezag. Het UPD kan een onderdeel uitmaken van het brandveiligheidsplan. Bij nieuwbouw en na significante wijzigingen is een (initiële) opleveringstest van de (brand)veiligheidsvoorzieningen uitgevoerd met positief resultaat om de goede werking en uitvoering overeenkomstig het (brand)veiligheidsplan en UPD aan te tonen. Activiteiten vinden pas plaats, als de in het goedgekeurde UPD voor de activiteit vastgestelde (brand)veiligheidsvoorzieningen aantoonbaar gebruiksklaar zijn.

Tenminste elke vijf jaar wordt het UPD geëvalueerd en indien nodig aangepast. De evaluatie en indien van toepassing het aangepast UPD worden ter goedkeuring aan het bevoegd gezag voorgelegd.

Toelichting

Indien er een blus- of koelsysteem voorzien is in het brandveiligheidsplan dan kunnen daaraan nadere eisen zijn gesteld in de omgevingsvergunning (ten aanzien van de onderdelen van het UPD en de uit te voeren inspecties).

Grondslag

BrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S4Brand in de omgeving of op de LNG-afleverinstallatie – Falen van onderdelen van de LNG-afleverinstallatie S17Dichtvriezen van het 5-2 ventiel van de actuator van een veiligheidsklep (bijv. LNG-tankklep), samen met vrijkomen van LNG (bijv. leiding/slangbreuk).S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S24Lekkage en brand binnen scheidingsconstructie.S30Methaanemissie door gebrek aan onderhoud.S36Interne brand op een drijvende LNG-afleverinstallatie (bijv. op ponton) - falen van LNG onderdelen.S37Beginnende (kleine) brand (bronnen: zeer afhankelijk van de activiteiten die plaatsvinden binnen de afleverinstallatie) escaleert naar grotere brand (top event is de grotere brand).S38LNG spill op het bunkerponton/drijvende installatie – falen van het ponton.S39Lekkage van een LNG installatie-onderdeel.S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S53Overvulling van LNG-tankwagen bij het leegmaken van de LNG-opslagtank.S54Overvulling van LNG-tankwagen bij het gelijktijdig direct bunkeren van een schip of het vullen van een LNG-opslagtank (al dan niet op het water) vanuit meerdere tankwagens via een manifold.S56Een passerend schip vaart het LNG-tankschip aan tijdens het vullen of leegmaken van de LNG-opslagtank.S57Brand nabij het LNG-tankschip tijdens het lossen, vaarweg is geblokkeerd waardoor het LNG-tankschip niet kan wegvaren - ladingtank faalt.S58Gelijktijdig lossen van een LNG-tankschip naar de LNG-opslagtank met het lossen van een tankwagen met andere motorbrandstoffen op het bunkerstation - er ontstaat een brand bij het vulpunt van de tankwagen met andere motorbrandstoffen - LNG ladingtank op het schip faalt.S59Losraken tankschip tijdens het lossen van LNG naar de LNG-opslagtank door het falen van de trossen.S60Overvulling van de LNG-opslagtank vanuit LNG-tankschip of LNG-tankwagen.S61Lekkage vulslang door gebrek aan onderhoud S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S69Overvullen van de brandstoftank van het schip.S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.S71Te hoge afleverdruk - uitstroming door drukveiligheid van de brandstoftank van het schip dat gebunkerd wordt.S73Lekkage in de omkasting van de LNG bunkeraansluitpunten.S75Lekkage bunker-/afleverslang.S76Breuk bunker-/afleverslang of - arm.

M131Bluswatervoorziening – Capaciteit

In de directe nabijheid van de LNG-afleverinstallatie is een bluswatervoorziening aanwezig. De capaciteit, leveringsduur en uitvoering van de bluswatervoorziening is afgestemd op de aard en omvang van de activiteiten en de ligging.

De bluswatervoorziening is uitgevoerd overeenkomstig de uitgangspunten in het vastgestelde brandveiligheidsplan (zie M129).

Toelichting

De hoeveelheid bluswater die beschikbaar moet zijn, is erop gericht dat de LNG-afleverinstallatie kan worden gekoeld bij brand in de installatie, dan wel dat de aangestraalde LNG-afleverinstallatie voldoende wordt gekoeld in het geval van brand in de omgeving.

De bluswatervoorziening is afhankelijk van de aard, omvang en ligging van LNG-afleverinstallatie en de getroffen maatregelen. Het betreft dus maatwerk. In overleg met het bevoegd gezag en de brandweer moeten de uitgangspunten voor de bluswatervoorziening vastgesteld zijn.

Grondslag

OmgevingsveiligheidBrandpreventie

Gerelateerde doelen

Gerelateerde scenario’s

S4Brand in de omgeving of op de LNG-afleverinstallatie – Falen van onderdelen van de LNG-afleverinstallatie S17Dichtvriezen van het 5-2 ventiel van de actuator van een veiligheidsklep (bijv. LNG-tankklep), samen met vrijkomen van LNG (bijv. leiding/slangbreuk).S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S24Lekkage en brand binnen scheidingsconstructie.S30Methaanemissie door gebrek aan onderhoud.S36Interne brand op een drijvende LNG-afleverinstallatie (bijv. op ponton) - falen van LNG onderdelen.S37Beginnende (kleine) brand (bronnen: zeer afhankelijk van de activiteiten die plaatsvinden binnen de afleverinstallatie) escaleert naar grotere brand (top event is de grotere brand).S38LNG spill op het bunkerponton/drijvende installatie – falen van het ponton.S39Lekkage van een LNG installatie-onderdeel.S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S53Overvulling van LNG-tankwagen bij het leegmaken van de LNG-opslagtank.S54Overvulling van LNG-tankwagen bij het gelijktijdig direct bunkeren van een schip of het vullen van een LNG-opslagtank (al dan niet op het water) vanuit meerdere tankwagens via een manifold.S56Een passerend schip vaart het LNG-tankschip aan tijdens het vullen of leegmaken van de LNG-opslagtank.S57Brand nabij het LNG-tankschip tijdens het lossen, vaarweg is geblokkeerd waardoor het LNG-tankschip niet kan wegvaren - ladingtank faalt.S58Gelijktijdig lossen van een LNG-tankschip naar de LNG-opslagtank met het lossen van een tankwagen met andere motorbrandstoffen op het bunkerstation - er ontstaat een brand bij het vulpunt van de tankwagen met andere motorbrandstoffen - LNG ladingtank op het schip faalt.S59Losraken tankschip tijdens het lossen van LNG naar de LNG-opslagtank door het falen van de trossen.S60Overvulling van de LNG-opslagtank vanuit LNG-tankschip of LNG-tankwagen.S61Lekkage vulslang door gebrek aan onderhoud S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S69Overvullen van de brandstoftank van het schip.S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.S71Te hoge afleverdruk - uitstroming door drukveiligheid van de brandstoftank van het schip dat gebunkerd wordt.S73Lekkage in de omkasting van de LNG bunkeraansluitpunten.S75Lekkage bunker-/afleverslang.S76Breuk bunker-/afleverslang of - arm.

M132Bluswatervoorziening – Brandkranen

Brandkranen binnen de begrenzing van de locatie waar de activiteit wordt verricht, zijn zo gelegen dat de blusvoertuigen de brandkranen tot op een afstand van 15 m goed kunnen benaderen.

Toelichting

Deze maatregel is relevant wanneer de aanwezigheid van brandkranen noodzakelijk blijkt op grond van maatregel M131.

Onderhoud en controle zijn de verantwoordelijkheid van degene die de activiteiten verricht, en vallen onder de zorgplicht.

Grondslag

OmgevingsveiligheidBrandpreventie

Gerelateerde doelen

Gerelateerde scenario’s

S4Brand in de omgeving of op de LNG-afleverinstallatie – Falen van onderdelen van de LNG-afleverinstallatie S17Dichtvriezen van het 5-2 ventiel van de actuator van een veiligheidsklep (bijv. LNG-tankklep), samen met vrijkomen van LNG (bijv. leiding/slangbreuk).S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S24Lekkage en brand binnen scheidingsconstructie.S30Methaanemissie door gebrek aan onderhoud.S36Interne brand op een drijvende LNG-afleverinstallatie (bijv. op ponton) - falen van LNG onderdelen.S37Beginnende (kleine) brand (bronnen: zeer afhankelijk van de activiteiten die plaatsvinden binnen de afleverinstallatie) escaleert naar grotere brand (top event is de grotere brand).S38LNG spill op het bunkerponton/drijvende installatie – falen van het ponton.S39Lekkage van een LNG installatie-onderdeel.S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S53Overvulling van LNG-tankwagen bij het leegmaken van de LNG-opslagtank.S54Overvulling van LNG-tankwagen bij het gelijktijdig direct bunkeren van een schip of het vullen van een LNG-opslagtank (al dan niet op het water) vanuit meerdere tankwagens via een manifold.S56Een passerend schip vaart het LNG-tankschip aan tijdens het vullen of leegmaken van de LNG-opslagtank.S57Brand nabij het LNG-tankschip tijdens het lossen, vaarweg is geblokkeerd waardoor het LNG-tankschip niet kan wegvaren - ladingtank faalt.S58Gelijktijdig lossen van een LNG-tankschip naar de LNG-opslagtank met het lossen van een tankwagen met andere motorbrandstoffen op het bunkerstation - er ontstaat een brand bij het vulpunt van de tankwagen met andere motorbrandstoffen - LNG ladingtank op het schip faalt.S59Losraken tankschip tijdens het lossen van LNG naar de LNG-opslagtank door het falen van de trossen.S60Overvulling van de LNG-opslagtank vanuit LNG-tankschip of LNG-tankwagen.S61Lekkage vulslang door gebrek aan onderhoud S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S69Overvullen van de brandstoftank van het schip.S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.S71Te hoge afleverdruk - uitstroming door drukveiligheid van de brandstoftank van het schip dat gebunkerd wordt.S73Lekkage in de omkasting van de LNG bunkeraansluitpunten.S75Lekkage bunker-/afleverslang.S76Breuk bunker-/afleverslang of - arm.

M133Waterfilm

Om het dek en de constructie van een ponton met een LNG-afleverinstallatie te beschermen tegen cryogene blootstelling is een systeem aanwezig dat een continue aaneengesloten waterfilm over het dek van het ponton laat lopen bij de manifolds voor LNG (de)bunkeren en het leveren van LNG dan wel het leegmaken van de LNG-opslagtank. De waterfilm moet vrij af kunnen stromen naar het oppervlaktewater.

De waterfilm is aanwezig:

bij de voorbereidingen om een slang aan te sluiten voor het leveren en/of (de)bunkeren van LNG dan wel bij het leegmaken van de LNG-opslagtank;
gedurende het leveren en/of (de)bunkeren van LNG dan wel bij het leegmaken van de LNG-opslagtank;
tot dat het leveren, leegmaken en/of (de)bunkeren van LNG afgerond is en de slang(en) afgekoppeld zijn en de aansluiting(en) van het manifold voorzien zijn van een blindflens en de aansluiting(en) van het manifold voorzien zijn van een blindflens;
bij alle activiteiten waarbij via een manifold met vloeibare stikstof gewerkt wordt.

Indien het dek en de constructie van het ponton met constructieve voorzieningen is beschermd tegen cryogene blootstelling, dan is het systeem voor een waterfilm niet noodzakelijk.

Toelichting

Een waterfilm over het dek voorkomt dat de koude van een cryogene lekkage tijdens leveren/(de)bunkeren/leegmaken een brosse breuk veroorzaakt in het dek. Een waterfilm wordt ook toegepast aan boord van schepen die LNG leveren/bunkeren, maar die vallen buiten het toepassingsbereik van deze PGS. De eis is alleen van toepassing op een LNG-afleverinstallatie op een ponton.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheid

Gerelateerde doelen

Gerelateerde scenario’s

S36Interne brand op een drijvende LNG-afleverinstallatie (bijv. op ponton) - falen van LNG onderdelen.S37Beginnende (kleine) brand (bronnen: zeer afhankelijk van de activiteiten die plaatsvinden binnen de afleverinstallatie) escaleert naar grotere brand (top event is de grotere brand).S38LNG spill op het bunkerponton/drijvende installatie – falen van het ponton.S39Lekkage van een LNG installatie-onderdeel.S66Een passerend schip vaart het LNG aangedreven schip aan tijdens het bunkeren of debunkeren.

7.9.5Explosieveiligheid Normatief

MW134Gevarenzone-indeling

Eisen ten aanzien van gevarenzone-indeling zijn opgenomen in het Arbeidsomstandighedenbesluit artikel 3.5d, algemene preventieve maatregelen, lid 5 en lid 6.

Referenties

Arbeidsomstandighedenbesluit (artikel 3.5d lid 5 en lid 6)

Grondslag

Arbeidsveiligheid

MW135Explosieveilig materiaal en materieel

In gevarenzones wordt explosieveilige apparatuur (elektrisch en mechanisch) gebruikt die geschikt is voor de desbetreffende zone.

Toelichting

Deze maatregel staat ook in het Arbeidsomstandighedenbesluit 2016. Meer informatie hierover staat in Bijlage D.

Referenties

Arbeidsomstandighedenbesluit (artikel 3.5e onder e) Warenwetbesluit explosieveilig materieel 2016

Grondslag

Arbeidsveiligheid

Gerelateerde doelen

D16Voorkomen dat er onveilige situaties ontstaan tijdens activiteiten/werkzaamheden aan of op de installatie.D18Voorkom escalatie van een loss of containment en/of een brand.

Gerelateerde scenario’s

S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S30Methaanemissie door gebrek aan onderhoud.S39Lekkage van een LNG installatie-onderdeel.S71Te hoge afleverdruk - uitstroming door drukveiligheid van de brandstoftank van het schip dat gebunkerd wordt.

7.9.6Noodplan, incidenten en calamiteiten Normatief

M136Noodinstructie aanwezig

Tijdens het afleveren van LNG is een duidelijk zichtbare en leesbare noodinstructie aanwezig op een veilige locatie over de te nemen maatregelen in het geval van ongewone voorvallen.

Deze noodinstructie bevat in ieder geval:

de noodstop van het systeem;
maatregelen in geval van onopzettelijk vrijkomen van vloeibare of gasvormige brandstof, bijvoorbeeld bij het bunkeren;
maatregelen in geval van brand of andere incidenten op de installatie;
maatregelen in geval van afdrijven vaartuig;
gebruik van de veiligheidsuitrusting;
activering van de alarminstallatie;
evacuatieprocedure .

Toelichting

De exploitant stelt deze instructie beschikbaar voor de partijen die betrokken zijn bij de aflevering.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheidRampenbestrijding

Gerelateerde doelen

D18Voorkom escalatie van een loss of containment en/of een brand.D27Voorkomen dat personen blootgesteld worden aan de gevaren van LNG (cryogeen, verstikking, brand/explosie).D28Beperken van de gevolgen van een incident bij de LNG-afleverinstallatie (brand, lekkage).

Gerelateerde scenario’s

S4Brand in de omgeving of op de LNG-afleverinstallatie – Falen van onderdelen van de LNG-afleverinstallatie S17Dichtvriezen van het 5-2 ventiel van de actuator van een veiligheidsklep (bijv. LNG-tankklep), samen met vrijkomen van LNG (bijv. leiding/slangbreuk).S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S24Lekkage en brand binnen scheidingsconstructie.S30Methaanemissie door gebrek aan onderhoud.S31Onderhoud aan LNG onderdelen, lekkage.S36Interne brand op een drijvende LNG-afleverinstallatie (bijv. op ponton) - falen van LNG onderdelen.S37Beginnende (kleine) brand (bronnen: zeer afhankelijk van de activiteiten die plaatsvinden binnen de afleverinstallatie) escaleert naar grotere brand (top event is de grotere brand).S38LNG spill op het bunkerponton/drijvende installatie – falen van het ponton.S39Lekkage van een LNG installatie-onderdeel.S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S50Koude LNG-losslang wordt vastgepakt door chauffeur zonder handschoenen.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S53Overvulling van LNG-tankwagen bij het leegmaken van de LNG-opslagtank.S54Overvulling van LNG-tankwagen bij het gelijktijdig direct bunkeren van een schip of het vullen van een LNG-opslagtank (al dan niet op het water) vanuit meerdere tankwagens via een manifold.S56Een passerend schip vaart het LNG-tankschip aan tijdens het vullen of leegmaken van de LNG-opslagtank.S57Brand nabij het LNG-tankschip tijdens het lossen, vaarweg is geblokkeerd waardoor het LNG-tankschip niet kan wegvaren - ladingtank faalt.S58Gelijktijdig lossen van een LNG-tankschip naar de LNG-opslagtank met het lossen van een tankwagen met andere motorbrandstoffen op het bunkerstation - er ontstaat een brand bij het vulpunt van de tankwagen met andere motorbrandstoffen - LNG ladingtank op het schip faalt.S59Losraken tankschip tijdens het lossen van LNG naar de LNG-opslagtank door het falen van de trossen.S60Overvulling van de LNG-opslagtank vanuit LNG-tankschip of LNG-tankwagen.S61Lekkage vulslang door gebrek aan onderhoud S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S64Opstarten na lekkage bij de vulkoppeling van de bunker-/afleverslang (als beveiliging in werking is gesteld of noodstopvoorziening is geactiveerd) zonder de oorzaak weggenomen te hebben / of te snel opstarten na storing.S66Een passerend schip vaart het LNG aangedreven schip aan tijdens het bunkeren of debunkeren.S69Overvullen van de brandstoftank van het schip.S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.S71Te hoge afleverdruk - uitstroming door drukveiligheid van de brandstoftank van het schip dat gebunkerd wordt.S73Lekkage in de omkasting van de LNG bunkeraansluitpunten.S74Lekkage LNG op de koppeling van de LNG bunker-/afleverslang tijdens het afkoppelen.S75Lekkage bunker-/afleverslang.S76Breuk bunker-/afleverslang of - arm.

M137Acties bij incidenten en ongewone voorvallen

De volgende acties worden in elk geval uitgevoerd in het geval van een incident of ongewoon voorval:

activeer de noodstopvoorzieningen om verladingen te stoppen en het installatieonderdeel in een veilige toestand te brengen;
zorg voor waarschuwing en ontruiming van de omgeving;
indien nodig, waarschuw de hulpverleningsdiensten;
waarschuw de gebruiker/beheerder van het bunkerstation;
waarschuw de vaarwegbeheerder en/of havenautoriteit.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheidRampenbestrijding

Gerelateerde doelen

Gerelateerde scenario’s

S4Brand in de omgeving of op de LNG-afleverinstallatie – Falen van onderdelen van de LNG-afleverinstallatie S17Dichtvriezen van het 5-2 ventiel van de actuator van een veiligheidsklep (bijv. LNG-tankklep), samen met vrijkomen van LNG (bijv. leiding/slangbreuk).S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S24Lekkage en brand binnen scheidingsconstructie.S30Methaanemissie door gebrek aan onderhoud.S31Onderhoud aan LNG onderdelen, lekkage.S36Interne brand op een drijvende LNG-afleverinstallatie (bijv. op ponton) - falen van LNG onderdelen.S37Beginnende (kleine) brand (bronnen: zeer afhankelijk van de activiteiten die plaatsvinden binnen de afleverinstallatie) escaleert naar grotere brand (top event is de grotere brand).S38LNG spill op het bunkerponton/drijvende installatie – falen van het ponton.S39Lekkage van een LNG installatie-onderdeel.S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S50Koude LNG-losslang wordt vastgepakt door chauffeur zonder handschoenen.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S53Overvulling van LNG-tankwagen bij het leegmaken van de LNG-opslagtank.S54Overvulling van LNG-tankwagen bij het gelijktijdig direct bunkeren van een schip of het vullen van een LNG-opslagtank (al dan niet op het water) vanuit meerdere tankwagens via een manifold.S56Een passerend schip vaart het LNG-tankschip aan tijdens het vullen of leegmaken van de LNG-opslagtank.S57Brand nabij het LNG-tankschip tijdens het lossen, vaarweg is geblokkeerd waardoor het LNG-tankschip niet kan wegvaren - ladingtank faalt.S58Gelijktijdig lossen van een LNG-tankschip naar de LNG-opslagtank met het lossen van een tankwagen met andere motorbrandstoffen op het bunkerstation - er ontstaat een brand bij het vulpunt van de tankwagen met andere motorbrandstoffen - LNG ladingtank op het schip faalt.S59Losraken tankschip tijdens het lossen van LNG naar de LNG-opslagtank door het falen van de trossen.S60Overvulling van de LNG-opslagtank vanuit LNG-tankschip of LNG-tankwagen.S61Lekkage vulslang door gebrek aan onderhoud S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S64Opstarten na lekkage bij de vulkoppeling van de bunker-/afleverslang (als beveiliging in werking is gesteld of noodstopvoorziening is geactiveerd) zonder de oorzaak weggenomen te hebben / of te snel opstarten na storing.S66Een passerend schip vaart het LNG aangedreven schip aan tijdens het bunkeren of debunkeren.S69Overvullen van de brandstoftank van het schip.S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.S71Te hoge afleverdruk - uitstroming door drukveiligheid van de brandstoftank van het schip dat gebunkerd wordt.S73Lekkage in de omkasting van de LNG bunkeraansluitpunten.S74Lekkage LNG op de koppeling van de LNG bunker-/afleverslang tijdens het afkoppelen.S75Lekkage bunker-/afleverslang.S76Breuk bunker-/afleverslang of - arm.

M138Noodplan – Inhoud

Een actueel noodplan is aanwezig. Het noodplan is gericht op het beperken en beheersen van calamiteiten en ongevallen en bescherming van werknemers en de leefomgeving. In het noodplan staat in elk geval een beschrijving van:

reële scenario’s van ongewone voorvallen;
de te nemen maatregelen en de beschikbare hulpmiddelen;
het gebouw, de technische installaties, de locaties van gevaarlijke stoffen en de beschikbare hulpmiddelen;
de manier van melden en doormelden van het ongewoon voorval, zowel binnen als buiten de organisatie;
de interne organisatie en taken en verantwoordelijkheden.

Personen die ter plaatse van de LNG-afleverinstallatie werkzaam zijn, zijn op de hoogte van de inhoud van het noodplan en de noodprocedures.

Het noodplan is direct beschikbaar en onbelemmerd toegankelijk voor het personeel.

Toelichting

De interne organisatie omvat in elk geval de organisatie van de bedrijfshulpverlening en het ontruimingsplan (indien aanwezig). Hieronder valt ook de opleiding van werknemers. Ook de coördinatie met en steun aan externe hulpdiensten is onderdeel van de interne organisatie.

Sommige bedrijven moeten op grond van het Arbeidsomstandighedenbesluit een noodplan hebben. Dit zijn de ARIE-bedrijven. Ook voor Seveso-hogedrempelinrichtingen geldt de eis van een noodplan. Voor die bedrijven overlapt deze maatregel met die andere wet- en regelgeving. Meer informatie over het Arbeidsomstandighedenbesluit en de ARIE-regeling staat in Bijlage D.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheidRampenbestrijding

Gerelateerde doelen

Gerelateerde scenario’s

S4Brand in de omgeving of op de LNG-afleverinstallatie – Falen van onderdelen van de LNG-afleverinstallatie S17Dichtvriezen van het 5-2 ventiel van de actuator van een veiligheidsklep (bijv. LNG-tankklep), samen met vrijkomen van LNG (bijv. leiding/slangbreuk).S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S24Lekkage en brand binnen scheidingsconstructie.S30Methaanemissie door gebrek aan onderhoud.S31Onderhoud aan LNG onderdelen, lekkage.S36Interne brand op een drijvende LNG-afleverinstallatie (bijv. op ponton) - falen van LNG onderdelen.S37Beginnende (kleine) brand (bronnen: zeer afhankelijk van de activiteiten die plaatsvinden binnen de afleverinstallatie) escaleert naar grotere brand (top event is de grotere brand).S38LNG spill op het bunkerponton/drijvende installatie – falen van het ponton.S39Lekkage van een LNG installatie-onderdeel.S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S50Koude LNG-losslang wordt vastgepakt door chauffeur zonder handschoenen.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S53Overvulling van LNG-tankwagen bij het leegmaken van de LNG-opslagtank.S54Overvulling van LNG-tankwagen bij het gelijktijdig direct bunkeren van een schip of het vullen van een LNG-opslagtank (al dan niet op het water) vanuit meerdere tankwagens via een manifold.S56Een passerend schip vaart het LNG-tankschip aan tijdens het vullen of leegmaken van de LNG-opslagtank.S57Brand nabij het LNG-tankschip tijdens het lossen, vaarweg is geblokkeerd waardoor het LNG-tankschip niet kan wegvaren - ladingtank faalt.S58Gelijktijdig lossen van een LNG-tankschip naar de LNG-opslagtank met het lossen van een tankwagen met andere motorbrandstoffen op het bunkerstation - er ontstaat een brand bij het vulpunt van de tankwagen met andere motorbrandstoffen - LNG ladingtank op het schip faalt.S59Losraken tankschip tijdens het lossen van LNG naar de LNG-opslagtank door het falen van de trossen.S60Overvulling van de LNG-opslagtank vanuit LNG-tankschip of LNG-tankwagen.S61Lekkage vulslang door gebrek aan onderhoud S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S64Opstarten na lekkage bij de vulkoppeling van de bunker-/afleverslang (als beveiliging in werking is gesteld of noodstopvoorziening is geactiveerd) zonder de oorzaak weggenomen te hebben / of te snel opstarten na storing.S66Een passerend schip vaart het LNG aangedreven schip aan tijdens het bunkeren of debunkeren.S69Overvullen van de brandstoftank van het schip.S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.S71Te hoge afleverdruk - uitstroming door drukveiligheid van de brandstoftank van het schip dat gebunkerd wordt.S73Lekkage in de omkasting van de LNG bunkeraansluitpunten.S74Lekkage LNG op de koppeling van de LNG bunker-/afleverslang tijdens het afkoppelen.S75Lekkage bunker-/afleverslang.S76Breuk bunker-/afleverslang of - arm.

M139Noodplan – Afstemming

Het noodplan en de alarmopvolging is afgestemd met het bevoegd gezag en de veiligheidsregio. Afstemming vindt plaats bij relevante wijzigingen in het noodplan of de alarmopvolging en in elk geval om de drie jaar.

Toelichting

Voor de driejaarlijkse afstemming is aangesloten bij het Arbeidsomstandighedenbesluit. Meer informatie staat in Bijlage D.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheidRampenbestrijding

Gerelateerde doelen

Gerelateerde scenario’s

S4Brand in de omgeving of op de LNG-afleverinstallatie – Falen van onderdelen van de LNG-afleverinstallatie S17Dichtvriezen van het 5-2 ventiel van de actuator van een veiligheidsklep (bijv. LNG-tankklep), samen met vrijkomen van LNG (bijv. leiding/slangbreuk).S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S24Lekkage en brand binnen scheidingsconstructie.S30Methaanemissie door gebrek aan onderhoud.S31Onderhoud aan LNG onderdelen, lekkage.S36Interne brand op een drijvende LNG-afleverinstallatie (bijv. op ponton) - falen van LNG onderdelen.S37Beginnende (kleine) brand (bronnen: zeer afhankelijk van de activiteiten die plaatsvinden binnen de afleverinstallatie) escaleert naar grotere brand (top event is de grotere brand).S38LNG spill op het bunkerponton/drijvende installatie – falen van het ponton.S39Lekkage van een LNG installatie-onderdeel.S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S50Koude LNG-losslang wordt vastgepakt door chauffeur zonder handschoenen.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S53Overvulling van LNG-tankwagen bij het leegmaken van de LNG-opslagtank.S54Overvulling van LNG-tankwagen bij het gelijktijdig direct bunkeren van een schip of het vullen van een LNG-opslagtank (al dan niet op het water) vanuit meerdere tankwagens via een manifold.S56Een passerend schip vaart het LNG-tankschip aan tijdens het vullen of leegmaken van de LNG-opslagtank.S57Brand nabij het LNG-tankschip tijdens het lossen, vaarweg is geblokkeerd waardoor het LNG-tankschip niet kan wegvaren - ladingtank faalt.S58Gelijktijdig lossen van een LNG-tankschip naar de LNG-opslagtank met het lossen van een tankwagen met andere motorbrandstoffen op het bunkerstation - er ontstaat een brand bij het vulpunt van de tankwagen met andere motorbrandstoffen - LNG ladingtank op het schip faalt.S59Losraken tankschip tijdens het lossen van LNG naar de LNG-opslagtank door het falen van de trossen.S60Overvulling van de LNG-opslagtank vanuit LNG-tankschip of LNG-tankwagen.S61Lekkage vulslang door gebrek aan onderhoud S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S64Opstarten na lekkage bij de vulkoppeling van de bunker-/afleverslang (als beveiliging in werking is gesteld of noodstopvoorziening is geactiveerd) zonder de oorzaak weggenomen te hebben / of te snel opstarten na storing.S66Een passerend schip vaart het LNG aangedreven schip aan tijdens het bunkeren of debunkeren.S69Overvullen van de brandstoftank van het schip.S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.S71Te hoge afleverdruk - uitstroming door drukveiligheid van de brandstoftank van het schip dat gebunkerd wordt.S73Lekkage in de omkasting van de LNG bunkeraansluitpunten.S74Lekkage LNG op de koppeling van de LNG bunker-/afleverslang tijdens het afkoppelen.S75Lekkage bunker-/afleverslang.S76Breuk bunker-/afleverslang of - arm.

M140Noodplan – Beproeven

Het noodplan wordt in elk geval om de drie jaar beoordeeld en beproefd en zo nodig bijgewerkt. Als het noodplan wordt bijgewerkt, wordt rekening gehouden met:

de toegepaste werkmethoden en productiemethoden;
de veranderingen van technische en organisatorische aard bij de hulpverleningsdiensten;
de veranderingen in het veiligheidsinzicht die belangrijke gevolgen kunnen hebben voor de risico’s van ongevallen.

Toelichting

Voor de driejaarlijkse beoordeling en beproeving is aangesloten bij het Arbeidsomstandighedenbesluit. Dit bepaalt dat het noodplan ten minste eenmaal per drie jaar beproefd, geëvalueerd en indien nodig wordt gewijzigd. Meer informatie staat in Bijlage D.

Grondslag

ArbeidsveiligheidBrandpreventieOmgevingsveiligheidRampenbestrijding

Gerelateerde doelen

Gerelateerde scenario’s

S4Brand in de omgeving of op de LNG-afleverinstallatie – Falen van onderdelen van de LNG-afleverinstallatie S17Dichtvriezen van het 5-2 ventiel van de actuator van een veiligheidsklep (bijv. LNG-tankklep), samen met vrijkomen van LNG (bijv. leiding/slangbreuk).S18Incident op de afleverinstallatie (brand/lekkage/ongeval/storing etc.) – algemeen scenario S24Lekkage en brand binnen scheidingsconstructie.S30Methaanemissie door gebrek aan onderhoud.S31Onderhoud aan LNG onderdelen, lekkage.S36Interne brand op een drijvende LNG-afleverinstallatie (bijv. op ponton) - falen van LNG onderdelen.S37Beginnende (kleine) brand (bronnen: zeer afhankelijk van de activiteiten die plaatsvinden binnen de afleverinstallatie) escaleert naar grotere brand (top event is de grotere brand).S38LNG spill op het bunkerponton/drijvende installatie – falen van het ponton.S39Lekkage van een LNG installatie-onderdeel.S41Brand in de omgeving of op de afleverinstallatie. LNG-opslagtank langdurig blootgesteld aan warmtestraling.S42Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig blootgesteld wordt aan warmtestraling. Vrijkomen van LNG uit overdrukbeveiliging.S43Brand in de omgeving of op de afleverinstallatie waardoor de LNG-opslagtank langdurig wordt blootgesteld aan warmtestraling – falen van draagconstructie van de LNG-opslagtank.S47Brand nabij de LNG-tankwagen tijdens het lossen (of laden vanwege het leegmaken van de LNG-opslagtank), rijbaan is geblokkeerd waardoor de LNG-tankwagen niet kan wegrijden, ladingtank van de LNG-tankwagen faalt.S50Koude LNG-losslang wordt vastgepakt door chauffeur zonder handschoenen.S51Breuk LNG-losslang of vulleiding tijdens het vullen of leegmaken van de LNG-opslagtank.S53Overvulling van LNG-tankwagen bij het leegmaken van de LNG-opslagtank.S54Overvulling van LNG-tankwagen bij het gelijktijdig direct bunkeren van een schip of het vullen van een LNG-opslagtank (al dan niet op het water) vanuit meerdere tankwagens via een manifold.S56Een passerend schip vaart het LNG-tankschip aan tijdens het vullen of leegmaken van de LNG-opslagtank.S57Brand nabij het LNG-tankschip tijdens het lossen, vaarweg is geblokkeerd waardoor het LNG-tankschip niet kan wegvaren - ladingtank faalt.S58Gelijktijdig lossen van een LNG-tankschip naar de LNG-opslagtank met het lossen van een tankwagen met andere motorbrandstoffen op het bunkerstation - er ontstaat een brand bij het vulpunt van de tankwagen met andere motorbrandstoffen - LNG ladingtank op het schip faalt.S59Losraken tankschip tijdens het lossen van LNG naar de LNG-opslagtank door het falen van de trossen.S60Overvulling van de LNG-opslagtank vanuit LNG-tankschip of LNG-tankwagen.S61Lekkage vulslang door gebrek aan onderhoud S62Gebruik van een te korte of een te lange bunker-/afleverslang leidend tot een lekkage.S63De terugslagklep in de vulkoppeling van de bunker-/afleverslang sluit niet goed (of lekkage bij de seal) bij het afkoppelen van de vulkoppeling bij de brandstoftank – ook is er een potentiaalverschil tussen de LNG-afleverinstallatie en de brandstoftank van het vaartuig.S64Opstarten na lekkage bij de vulkoppeling van de bunker-/afleverslang (als beveiliging in werking is gesteld of noodstopvoorziening is geactiveerd) zonder de oorzaak weggenomen te hebben / of te snel opstarten na storing.S66Een passerend schip vaart het LNG aangedreven schip aan tijdens het bunkeren of debunkeren.S69Overvullen van de brandstoftank van het schip.S70LNG aangedreven schip vaart weg tijdens het bunkeren of debunkeren of breekt los doordat deze verkeerd is aangemeerd, bunker-/afleverslang breekt.S71Te hoge afleverdruk - uitstroming door drukveiligheid van de brandstoftank van het schip dat gebunkerd wordt.S73Lekkage in de omkasting van de LNG bunkeraansluitpunten.S74Lekkage LNG op de koppeling van de LNG bunker-/afleverslang tijdens het afkoppelen.S75Lekkage bunker-/afleverslang.S76Breuk bunker-/afleverslang of - arm.

7.9.7Pictogrammen en aanwijzingen Normatief

In aanvulling op onderstaande maatregel geldt dat schepen welke komen (de)bunkeren of LNG als brandstof gebruiken in het kader van scheepvaartregelgeving (RPR) diverse kentekens dienen te voeren. Specifieke informatie over deze kentekens (bebording) is opgenomen in Bijlage C.7.

MW141Borden en pictogrammen

De eisen voor borden en pictogrammen staan in de artikelen 8.9, 8.10 en 8.11 van de Arbeidsomstandighedenregeling.

Toelichting

Meer informatie over de Arbeidsomstandighedenregeling staat in Bijlage D.

Referenties

Arbeidsomstandighedenregeling (artikel 8.9, 8.10 en 8.11)

Grondslag

Arbeidsveiligheid

8Gelijkwaardige maatregelen

Criteria voor het toepassen van gelijkwaardige maatregelen

Een gelijkwaardige maatregel is een alternatief voor een in een PGS-richtlijn beschreven maatregel. Als een bedrijf voor een genoemde maatregel een alternatief wil toepassen, dan is het van belang vooraf de volgende aspecten na te gaan:

Is een alternatief toegestaan?
Voldoet het alternatief aan de criteria waaraan het wordt getoetst?
Welke formele stappen zijn nodig om een alternatief toe te kunnen passen?

Ook is het van belang alle gegevens goed te documenteren, omdat het bevoegd gezag of de toezichthouder moet kunnen beoordelen of de alternatieve maatregel gelijkwaardig is. Deze aspecten zijn hieronder nader toegelicht.

Mag een alternatieve maatregel worden toegepast?

Dat hangt af van de wettelijke grondslag van de maatregel. Dit is per maatregel aangeduid met:

Omgevingsveiligheid (Omgevingsveiligheid);
Brandpreventie (Brandpreventie omgevingsveiligheid);
Arbeidsveiligheid (Arbeidsveiligheid);
Rampenbestrijding (Brand- of rampenbestrijding).

De wettelijke grondslag is arbeidsveiligheid

Deze maatregel heeft betrekking op de veiligheid van werknemers. Een andere dan de beschreven maatregel is mogelijk zolang de wetgeving dit toelaat. De mogelijkheid tot het treffen van (alternatieve) gelijkwaardige maatregelen geldt alleen voor de maatregelen die een nadere uitwerking vormen van de doelvoorschriften in de arbeidsomstandighedenwetgeving. Die mogelijkheid is er in elk geval niet voor middelvoorschriften uit de arbeidsomstandighedenwetgeving en verplichtingen uit verordeningen, warenwetbesluiten en productrichtlijnen, zoals bijvoorbeeld:

het verbod op het werken met bepaalde stoffen;
maatregelen in paragraaf 2a ‘Explosieve atmosferen’ van het Arbobesluit;
maatregelen/verplichtingen uit de Verordening persoonlijke beschermingsmiddelen, de Warenwetbesluiten drukapparatuur 2016, explosieveilig materieel 2016, Warenwetbesluit machines, enz.

In de PGS-reeks/deze PGS worden de Arbeidsveiligheid-maatregelen waarvan niet kan worden afgeweken, geplaatst in een oranje blok met oranje tekst (DWW-maatregel).

Gelijkwaardigheid wil zeggen dat de alternatieve maatregel de gezondheid en veiligheid van de werknemers op minimaal hetzelfde niveau beschermt. Zie hiervoor ook onderstaand kader met criteria voor toetsing van de gelijkwaardigheid. De verantwoordelijkheid voor het onderbouwd aantonen van de gelijkwaardigheid van alternatieve maatregelen ligt bij het bedrijf. Dat vereist een zorgvuldige documentatie. Voorafgaande toestemming is niet nodig. Pas bij toezicht of ongevalsonderzoek wordt er door de Nederlandse Arbeidsinspectie getoetst.

Criteria arbeidsveiligheid voor toepassen gelijkwaardige maatregelen

Bij de toetsing hanteert de Nederlandse Arbeidsinspectie een aantal criteria:

Vanuit arbeidsomstandigheden gezien is een alternatieve maatregel gelijkwaardig aan de PGS-maatregel als deze voldoet aan:
1. de stand van de wetenschap en professionele dienstverlening, ook wel de stand der techniek genoemd;
2. een onveranderde trede in de arbeidshygiënische strategie;
3. het uitgangspunt dat organisatorische maatregelen geen alternatief zijn voor technische maatregelen;
Een alternatieve maatregel is gelijkwaardig als de gezondheid en veiligheid van de werknemers minimaal op hetzelfde niveau beschermd zijn. Het is aan de werkgever om te bepalen welke maatregelen die moet treffen om de werknemers te beschermen .
Gelijkwaardige maatregelen zijn een nadere uitwerking van de doelvoorschriften in de wetgeving. Voor middelvoorschriften en productrichtlijnen is het gelijkwaardigheidsprincipe niet van kracht. De beoordeling van gelijkwaardigheid van maatregelen ten behoeve van de gezondheid en veiligheid van werknemers is een taak en verantwoordelijkheid die alleen bij de Nederlandse Arbeidsinspectie ligt.
De Nederlandse Arbeidsinspectie beoordeelt de gelijkwaardigheid van maatregelen ten behoeve van de gezondheid en veiligheid van werknemers bij inspecties en ongevalsonderzoek in het kader van de naleving van de Arbeidsomstandighedenwet.

De wettelijke grondslag is omgevingsveiligheid of brandpreventie omgevingsveiligheid

Deze maatregel is beschreven vanuit de doelen van de Omgevingswet. Een andere dan de beschreven maatregel is altijd mogelijk, mits deze alternatieve maatregel gelijkwaardig is. Bij de beoordeling geldt als criterium of er met het alternatief hetzelfde resultaat wordt bereikt. Dat resultaat is gekoppeld aan het doel uit deze PGS-richtlijn waarvoor de maatregel is beschreven. Het bedrijf moet de gelijkwaardigheid goed onderbouwd kunnen aantonen. Het bevoegd gezag heeft bij de toetsing een zekere beoordelingsvrijheid.

Wel moet door het bedrijf de juiste procedure worden gevolgd. Dat betekent dat bij een vergunningplichtige activiteit de gelijkwaardigheid bij het bevoegd gezag vooraf moet worden aangetoond. Het resultaat van de beoordeling wordt vastgelegd in een beschikking. Bij een niet-vergunningplichtige activiteit moet het gebruiken van een gelijkwaardig alternatief vier weken vooraf worden gemeld bij het bevoegd gezag. Er volgt geen beoordeling vooraf, die komt pas bij het toezicht aan de orde. Het bedrijf moet op elk moment de gelijkwaardigheid goed onderbouwd kunnen aantonen met documentatie.

Wettelijke grondslag is zowel arbeidsveiligheid als omgevingsveiligheid / brandpreventie omgevingsveiligheid

Als de wettelijke grondslag voor een maatregel zowel Arbeidsveiligheid als Omgevingsveiligheid /Brandpreventieis, dan gelden alle genoemde criteria en formele eisen. Elk bevoegd gezag beoordeelt alleen op grond van de doelen die voor haar wetgevingsgebied gelden.

Het documenteren van de gelijkwaardigheid van een alternatieve maatregel

Het goed onderbouwen en documenteren van de gelijkwaardigheid van een alternatieve maatregel is van belang. De wijze waarop een bedrijf dat kan doen, is afhankelijk van de specifieke omstandigheden en de aard van de maatregel. Aandachtspunten zijn in elk geval de volgende vragen:

Voor welke maatregel uit de PGS is de voorgestelde maatregel een alternatief?
Op welke scenario’s en doelen heeft de alternatieve maatregel betrekking?
Kan worden aangetoond dat de alternatieve maatregel in dezelfde mate de doelen uit deze PGS- richtlijn bereikt en het optreden van scenario’s voorkomt of beperkt?
Wat is de mogelijke samenhang en het effect daarvan tussen de alternatieve maatregel en andere maatregelen uit deze PGS-richtlijn?
Is er een zorgvuldige onderbouwing dat aan de criteria voor de arbeidsveiligheid (zie kader) is voldaan?
Zijn alle onderzoeksrapporten, bevindingen, installatiegegevens, enz. die betrekking hebben op de gelijkwaardige alternatieve maatregel, goed gedocumenteerd?

9Aandachtspunten

9.1Werkzaamheden aan de LNG-afleverinstallatie

Bij het uitvoeren van werkzaamheden aan een LNG-afleverinstallatie waarbij LNG of NG kan vrijkomen, moet een veilige situatie worden gewaarborgd. Hiervoor kan een controlelijst, werkinstructie of een taakrisicoanalyse worden gebruikt.

Dit is altijd van belang bij het vullen van een lege LNG-afleverinstallatie, spoelen van een LNG-afleverinstallatie, verwisselen van een pomp van een LNG-opslagtank en plaatsen, verplaatsen of verwijderen van een LNG-opslagtank.

Voorafgaand aan de werkzaamheden beoordeelt de installateur en/of operator of de LNG-afleverinstallatie volledig gasvrij en inert of uitsluitend drukvrij moet worden gemaakt, of dat de werkzaamheden aan (een deel van) de LNG-afleverinstallatie onder druk kunnen worden uitgevoerd.

Het verwijderen of verplaatsen van een LNG-opslagtank mag uitsluitend worden uitgevoerd als alle vloeistof uit de LNG-opslagtank is verwijderd en de LNG-opslagtank gasvrij is. Dit moet ter plaatse van de opstelling worden uitgevoerd door een daarin gespecialiseerd bedrijf.

De eisen voor reparaties en wijzigingen staan in artikel 14 van het WBDA 2016.

Een voorbeeld van een controlelijst voor werkzaamheden aan LNG-opslagtank staat in Bijlage G.

9.2Monitoring van de LNG-afleverinstallatie

In het geval van procesverstoringen kan ingrijpen nodig zijn om te voorkomen dat bijvoorbeeld de installatie onnodig lang aardgas naar de atmosfeer zal uitstoten (afblazen/’venten’). Ook het niet goed functioneren van verschillende procesonderdelen (bijvoorbeeld de pomp) kan worden veroorzaakt door procesomstandigheden en niet alleen door het mechanisch falen van het procesonderdeel.

9.3Emergency Shut Down

Een ‘emergency shut down’ (ESD)-systeem is een veiligheidssysteem dat er voor zorgt dat de afleverinstallatie word uitgeschakeld en ingesloten. Er kan sprake zijn van een gelaagd ESD-systeem. In het kader van deze PGS is ten aan zien van het ESD-systeem alleen een ESD-1 en ERC relevant. Een gekoppeld ESD systeem is in combinatie met een ‘emergency release coupling’ (ERC) of ‘dry break/break-away’ coupling (ook wel breekkoppeling genoemd) een belangrijk onderdeel om escalatie van een incident te voorkomen. Bij een ESD scenario zullen alle pompen gestopt worden en alle gekoppelde afsluiters terug naar de veilige stand.

Zowel de installatie die valt onder de PGS 33-2 als de installatie aan boord van het te bunkeren schip moeten voorzien zijn van een ESD systeem. Er moet ook een voorziening aanwezig zijn die beide systemen koppelt, zodat als aan één zijde de ESD geactiveerd wordt, de andere zijde automatisch mee activeert. Dit wordt een interlinked ESD systeem genoemd.

9.3.1ESD-1

Bij het activeren van de gekoppelde ESD-1 voorziening worden aan de leverende kant de pomp(en) uitgeschakeld en zowel aan de leverende als de ontvangende kant zullen de ESD afsluiters teruggaan naar de veilige stand. De ESD-1 kan worden geactiveerd door o.a. een drukknop/noodstop, wegvallen van de ESD-koppeling, maximale druk overschrijding in een deel van de installatie, overvulbeveiliging of gas-, vlam- of temperatuurdetectie. Het systeem dient fail-to-safe en uitgevoerd te zijn en enkel te werken mits gekoppeld met het ontvangende schip. Zowel vanaf de leverende installatie en het ontvangende schip kan het ESD systeem voor beide zijden geactiveerd worden. In het geval van een ESD-1 scenario dienen de pomp(en) te stoppen en de ESD afsluiters naar de veilige stand terug te gaan. Pas nadat is beoordeeld wat de oorzaak is van het activeren van ESD-1, deze oorzaak is weggenomen en de veiligheden zijn gecontroleerd, kan het installatiedeel, weer worden ingeschakeld. Dit kan zowel ter plaatse als op afstand.

9.3.2ERC

Het doel van de (Powered) Emergency Release Coupling, of dry break/break-away coupling is het beperken van uitreden van LNG in het geval van een ongewenste kracht op de slang of arm.

Een Emergency Release Coupling is een passieve dry-break koppeling welke door middel van een externe kracht op bijvoorbeeld een zgn. ‘fuse wire’ geactiveerd word. De twee helften zullen in dit geval ontkoppelen en insluiten met een minimale uitreding van LNG. De ERC kan ook actief aangestuurd worden door bijvoorbeeld stikstofdruk of hydrauliek, gekoppeld aan een monitoring systeem. In dit geval spreekt men ook wel over een PERC.

Een ‘dry-break/break-away’ coupling is ook een passieve breek koppeling, deze wordt echter geactiveerd door een directe kracht in de slang of arm welke een zwak punt zullen laten breken. Hierbij zullen de twee helften ontkoppelen met minimale uittrede van LNG. In de binnenvaart is de ERC een verplicht onderdeel (ES-TRIN annex VIII – 2.8.6) van de scheepsinstallatie. In de zeevaart dient de ERC echter onderdeel van de leveringsinstallatie te zijn. In het geval dat beide partijen een ERC of break-away systeem hebben dient er zorg voor gedragen te worden dat er nooit een ingesloten volume tussen beide koppelingen kan komen zonder een overdrukbeveiliging.

Bijlage AAfkortingen en begrippen Normatief

Deze bijlage bevat een lijst met afkortingen en begrippen die in deze PGS voorkomen. Deze PGS sluit zo veel mogelijk aan bij de begrippen uit het Besluit activiteiten leefomgeving en andere relevante wetten en regels. In de praktijk kunnen ook andere termen voorkomen. Daarom is in deze bijlage bij een aantal begrippen ook een alternatieve omschrijving gegeven, zodat duidelijk is wat met een bepaald begrip is bedoeld.

Bekijk deze tabel in een popup venster

Begrip of afkorting	Betekenis	Alternatieve omschrijving
Aardgas	Voor aardgas sluit de PGS aan bij de definitie in de Gaswet. Die luidt: “stof die bij een temperatuur van 15 graden Celsius en bij een druk van 1,01325 bar in gasvormige toestand verkeert en in hoofdzaak bestaat uit methaan of een andere stof die vanwege haar eigenschappen aan methaan gelijkwaardig is.”
ADN	ADN staat voor Accord européen relatif au transport des marchandises Dangereuses par voies de Navigation intérieures. Het is het Europese verdrag over het vervoer van gevaarlijke stoffen over de binnenwateren.
ADR	ADR staat voor Accord européen relatif au transport international de marchandises Dangereuses par Route. Het is het Europese verdrag over het vervoer van gevaarlijke stoffen over de weg.
Afleverdruk	Druk in de tankinstallatie gemeten aan de uitgaande kant van de tankzuil
Afleverinstallatie	Dit omvat de gehele afleverinstallatie, inclusief de LNG-opslagtank, leidingen, slangen, koppelingen, en dergelijken	Bunkerinstallatie
Afleverslang	Flexibele slang, inclusief de koppelingen en de vulaansluiting, die deel uitmaakt van de tankzuil waarmee brandstof wordt getankt	Bunkerslang Tankslang Slang
Afnemer	Persoon die LNG afneemt door middel van tanken via de afleverinstallatie
Afsluiter	Onderdeel van een installatie of leiding om de doorstroming te regelen De afsluiter regelt het helemaal of gedeeltelijk openen of sluiten van een doorstroomopening. Er zijn handbediende en op afstand gestuurde afsluiters. Er zijn ook afsluiters die dienen als noodstopvoorziening.
Arbeidshygiënische strategie	Zie artikel 3 van de Arbeidsomstandighedenwet en artikel 4.4 van het Arbeidsomstandighedenbesluit
Arbo	Arbeidsomstandighedenwet- en regelgeving
ATEX	ATmosphères EXplosibles. Het begrip ATEX wordt gebruikt als korte naam voor twee Europese richtlijnen die gaan over explosiegevaar.
Bal	Besluit activiteiten leefomgeving
Bbl	Besluit bouwwerken leefomgeving
BBT	BBT staat voor beste beschikbare technieken. Dit zijn de meest doeltreffende methoden die technisch en economisch haalbaar zijn om emissies en andere nadelige gevolgen voor het milieu van een bedrijf te voorkomen of te beperken.
Bedrijfsterrein	Terrein waarop de activiteiten van het bedrijf plaatsvinden, begrensd door de erfgrens	Inrichting, Perceel, Terrein
Begrenzing van de locatie waar de activiteit wordt verricht	Uit het Besluit activiteiten leefomgeving Dit is in de meeste gevallen de erfgrens van het terrein van het bedrijf. Maar kan ook beperkt zijn tot de grens van de plaats op het bedrijfsterrein waar de gevaarlijke stoffen aanwezig zijn.	Erfgrens Erfafscheiding Erfscheiding Perceelgrens Kavelgrens Terreingrens
Beheerder	Degene die gelegenheid geeft tot het afleveren van LNG en verantwoordelijk is voor het gebruik van de afleverinstallatie. De beheerder heeft een overeenkomst heeft met de eigenaar; de beheerder kan ook de eigenaar zijn. In het kader van het Warenwetbesluit drukapparatuur 2016 is de beheerder gelijk aan de gebruiker.	Exploitant
Bevoegd gezag	Bestuursorgaan dat bevoegd is om toezicht te houden, een vergunning te verlenen of een ander besluit te nemen. Meestal is dit de gemeente of provincie.
Bkl	Besluit kwaliteit leefomgeving
BOb	Bestuurlijk Omgevingsberaad VTH
Boil-off gas	Vloeibaar gemaakt gas dat verdampt door het inlekken van warmte
Brandbare stof	Stof die met lucht van normale samenstelling en druk onder vuurverschijnselen blijft reageren, nadat de bron die de ontsteking heeft veroorzaakt, is weggenomen
Brandblusmiddel	Brandblusser of brandslanghaspel
Brandblusser		Blustoestel Brandblustoestel Poederblusser Blusser Handblusser
Brandstoftank	Tank met brandstof in een voertuig, vaartuig of werktuig	Br andstofreservoir Tank
Brandwerendheid	Brandwerendheid gaat over wanden of deuren of andere delen van een constructie. Het geeft aan hoe lang een deel van een constructie een brand kan tegenhouden. De brandwerendheid wordt uitgedrukt in aantal minuten. NEN 6069 beschrijft hoe de brandwerendheid wordt bepaald.	Brandwerendheid met betrekking tot de scheidende functie bepaald volgens NEN 6069
Breekkoppeling		Losbreekkoppeling Dry break- / break-away coupling ERC
BRL	BeoordelingsRichtlijn
Brzo 2015	Besluit risico's zware ongevallen 2015
Buitenlucht	Plaats in de open lucht met natuurlijke ventilatie Zonder mechanische hulpmiddelen is de luchtsnelheid op die plaats meestal hoger dan 2 m/s en vrijwel nooit lager dan 0,5 m/s. Op die plaats zijn geen hinderende obstakels aanwezig. Een situatie met één wand en een dak geldt als buitenlucht.	Buitenluchtsituatie
Bunkeren	Leveren van LNG brandstof aan de brandstoftank van schepen	Afleveren Tanken
Bunkerinstallatie	Installatie die is bestemd of wordt gebruikt voor de opslag of levering van brandstof aan schepen voor voortstuwing of ander gebruik	Afleverinstallatie
Cavitatie	Het door drukverlaging ontstaan van gasbellen in een vloeistof en het imploderen van die gasbellen door drukverhoging. Dit ontstaat onder andere door het verpompen van vloeistof.
CBI	Conformiteitsbeoordelingsinstantie CBI's zijn instellingen die zijn aangewezen om conformiteitsbeoordelingen uit te voeren. Conformiteitsbeoordeling is een instrument om ervoor te zorgen dat arbeidsmiddelen bij naleving van de instructies veilig en gezond kunnen worden gebruikt. De meest actuele lijst met CBI’s staat op de website van de Nederlandse Arbeidsinspectie.
Chauffeur	In algemene zin: de bestuurder van een voertuig of werktuig In het kader van deze PGS zijn in elk geval te onderscheiden: – chauffeur van een LNG-tankwagen die LNG komt afnemen; – chauffeur van een LNG-tankwagen die de LNG-opslagtank komt vullen (of in voorkomende gevallen leegmaken); – chauffeur van een LIN-tankwagen die een LIN-opslagtank komt vullen als een dergelijke tank aanwezig is. In deze PGS is zoveel mogelijk verduidelijkt welke chauffeur is bedoeld.
CLP	Classification, Labelling and Packaging CLP wordt vaak gebruikt als afkorting van de CLP-verordening. Dat is de Europese verordening over de indeling, etikettering en verpakking van stoffen en mengsels.
CNG	Compressed Natural Gas CNG is aardgas onder druk.
Conformiteitsverklaring	Verklaring van een fabrikant waarin staat dat het apparaat of de installatie is gemaakt volgens code uit het ontwerp Een onafhankelijke partij (Nobo) heeft toezicht uitgevoerd op de productie.
Debunkeren	Terug leveren van LNG brandstof vanuit de brandstoftank van schepen	Ontbunkeren
Degene die de activiteit verricht	Uit het Besluit activiteiten leefomgeving	Beheerder Exploitant Operator
Deskundig persoon	Beheerder van de inrichting of een door de beheerder van de inrichting aangewezen en geïnstrueerde persoon belast met het houden van toezicht (direct of op afstand met camera’s) op het afleveren van LNG	Toezichthoudende persoon
Direct toezicht	Toezicht gehouden door een persoon die fysiek aanwezig is op de locatie waar het afleveren van LNG plaatsvindt
Drijvende afleverinstallatie	Vaartuig (bijvoorbeeld een ponton) met een permanente ligplaats dat is bestemd of wordt gebruikt voor de opslag of levering van brandstof aan schepen voor voortstuwing of ander gebruik
Dodemansknop	Een knop die ervoor zorgt dat tanken van of verladen van LNG alléén kan plaatsvinden door het indrukken van deze knop
Domino-effect	Een effect waarbij het falen van een gevarenbron leidt tot het falen van een andere gevarenbron en waarbij de (directe) gevolgen van het falen van de eerste gevarenbron kleiner zijn dan de gevolgen van het falen van het vervolgongeval.
Drukontlasting	Component die het overschrijden van de grenswaarde van de druk voorkomt door het afblazen van gas
EN	Europese Norm Een Europese norm is geldig voor alle Europese lidstaten. Voor de Nederlandse markt dragen Europese normen de codering NEN-EN. In Duitsland is dat DIN-EN. Er zijn drie organisaties die Europese normen vaststellen: Het Europees Comité voor Normalisatie (CEN) gaat over alle sectoren behalve elektrotechnologie en telecommunicatie. Het Europees Comité voor Elektrotechnische Normalisatie (CENELEC) gaat over elektrotechniek. Het Europees Normalisatie-instituut voor de Telecommunicatie (ETSI) gaat over telecommunicatie.
ESD	Emergency Shut Down Er kan sprake zijn van een gelaagd ESD-systeem. In het kader van deze PGS is ten aan zien van het ESD-systeem alleen een ESD-1 en ERC relevant.
Explosieve atmosfeer	Mengsel van lucht en brandbare stoffen in de vorm van gassen, dampen, nevels of stof, onder atmosferische omstandigheden waarin de verbranding zich na ontsteking uitbreidt tot het gehele niet-verbrande mengsel
Fabrikant	Diegene die het apparaat of de samenbouw fabriceert en hiervoor een conformiteitsverklaring afgeeft
Gasvrij maken	Terugbrengen van het methaangehalte naar een volumepercentage kleiner dan 0,5 % (5 000 ppm)
Gebruiker volgens WBDA 2016	Degene die de installatie gebruikt Dit kan ook de exploitant of de beheerder zijn.
Gevaarlijke stof (ADR)	Stoffen en voorwerpen waarvan het vervoer volgens het ADR is verboden of slechts onder daarin opgenomen voorwaarden is toegestaan, dan wel stoffen, materialen en voorwerpen aangeduid in de IMDG-Code
Gevaarlijke stof (CLP)	Stoffen die overeenkomstig EG-verordening op indeling, etikettering en verpakking van stoffen en mengsels als gevaarlijk worden ingedeeld op grond van de criteria voor enige fysische gevarenklasse of gezondheidsgevarenklasse
Gevarenzone-indeling	Indeling van gevaarlijke gebieden in zones, afhankelijk van de waarschijnlijkheid van het aanwezig zijn van een explosieve atmosfeer, volgens het Arbobesluit
GHS	Globally Harmonised System of classification and labelling of chemicals
Grenswaarde	Maximaal toegestane concentratie
HAZOP	HAZard and OPerability De HAZOP-methode is een standaard methode voor het identificeren en evalueren van procesafwijkingen en het identificeren van gevaren en ongewenste situaties.	Storingsanalyse
Hogedrempelinrichting	Seveso-inrichting waar een gevaarlijke stof in een grotere of gelijke hoeveelheid aanwezig is dan/als de genoemde waardes in de Seveso-richtlijn 2012/18/EU, zie Bal
Hulpverleningsdiensten	Politie, ambulance, brandweer en andere organisaties van de overheid die hulp verlenen	Hulpdiensten
IEC	International Electrotechnical Commission Internationale commissie voor het ontwikkelen en publiceren van normen voor elektrische componenten en apparatuur.
In afwezigheid van personeel	Uit het Besluit activiteiten leefomgeving	Onbemand Zonder direct toezicht Zonder aanwezigheid van personeel
IMO	International Maritime Organization IMO is een gespecialiseerde organisatie van de Verenigde Naties die op internationaal niveau afspraken maakt tussen de deelnemende lidstaten om de scheepvaart zo veilig en milieuvriendelijk mogelijk te maken.	IMO
In afwezigheid van personeel	Uit het Besluit activiteiten leefomgeving	Onbemand Zonder direct toezicht Zonder aanwezigheid van personeel
Incident	Negatieve, onverwachte en onvoorziene gebeurtenis waarbij afhankelijk van het type en de ernst ervan het noodzakelijk kan zijn om melding te maken van de gebeurtenis en/of hulp(diensten) in te roepen
Intern noodplan	Noodplan dat maatregelen beschrijft om bij incidenten en calamiteiten passend te reageren met als doel ongewenste gebeurtenissen en schadelijke gevolgen daarvan te voorkomen of te beperken Het gaat om organisatorische en technische maatregelen binnen het bedrijf	Noodplan Calamiteitenplan
Interne veiligheidsafstand	Een interne veiligheidsafstand is een minimumafstand bedoeld om escalatie van een voorzienbaar incident in of nabij een PGS voorziening naar een installatieonderdeel, bouwwerken, opslagen en mensen niet zijnde werkenden (domino-effect) te voorkomen of te beperken. Deze interne veiligheidsafstand heeft geen relatie met afstanden in verband met explosieveiligheid als bedoeld in het Arbeidsomstandighedenbesluit en is niet bedoeld om gebouwen en plekken te beschermen waar mensen werkzaam zijn.
IPO	Interprovinciaal overleg
ISO	International Organization for Standardization Internationale Organisatie voor Standaardisatie ISO stelt normen vast. Het is een samenwerkingsverband van nationale standaardisatieorganisaties in een groot aantal landen.
Kwetsbaar object	Kwetsbaar gebouw zoals bedoeld in het Besluit kwaliteit leefomgeving.
KvI	Keuring voor Ingebruikneming
LBG	Liquefied Bio Gas Vloeibaar gemaakt biogas
LEL	Onderste explosiegrens Concentratie van brandbaar gas of brandbare damp in de lucht beneden welke de atmosfeer niet explosief is LEL is de afkorting van de Engelse term Lower Explosive Limit.	LFL
LEL-O₂ meter	Explosiegevaar meter gecombineerd met een zuurstofmeter.
LCNG	Liquefied Compressed Natural Gas LCNG is CNG gemaakt uit LNG.
LNG	Liquified Natural Gas Vloeibaar gemaakt aardgas: sterk gekoeld vloeibaar gemaakt gas met een hoog gehalte aan methaan ingedeeld onder UN-nr. 1972;	Cryogeen methaan
(L)NG	Methaan in zowel vloeibare als gasvormige toestand
Lossen	Het vullen van een LNG-opslagtank vanuit een LNG-tankwagen of een LNG-tankschip
Losslang	Slang waarmee opslagtanks vanuit een tankwagen met brandstof worden gevuld	Vulslang
LSM	Liquefied Synthetic Methane
Milieubelastende activiteit	In de Omgevingswet omschreven activiteit die nadelige gevolgen voor het milieu kan hebben Het Besluit activiteiten leefomgeving wijst milieubelastende activiteiten aan. De activiteiten met gevaarlijke stoffen uit deze PGS zijn aangewezen als milieubelastende activiteit.
Monitoringssysteem	Systeem waarmee door middel van sensoren de juiste of niet juiste werking van de LNG-afleverinstallatie wordt gevolgd en waarmee verstoringen via een alarmerings- of notificatiesysteem kenbaar worden gemaakt aan de beheerder
NEN	NEN staat voor NEderlandse Norm. NEN staat ook voor Stichting Koninklijk NEderlands Normalisatie-instituut. Dat instituut geeft NEN-normen uit.
NEN-EN	Europese norm (EN) die door Stichting Koninklijk Nederlands Normalisatie-instituut (NEN) is aanvaard en uitgegeven
NEN-EN-IEC	Door IEC vastgestelde internationele norm De norm is als Europese Norm aanvaard. De norm is ook door Stichting Koninklijk Nederlands Normalisatie-instituut (NEN) aanvaard en uitgegeven.
NEN-EN-ISO	Door ISO vastgestelde internationele norm De norm is als Europese Norm aanvaard. De norm is ook door Stichting Koninklijk Nederlands Normalisatie-instituut (NEN) aanvaard en uitgegeven.
NEN-ISO	Door ISO vastgestelde internationale norm De norm is door Stichting Koninklijk Nederlands Normalisatie-instituut (NEN) aanvaard en uitgegeven.
NOBO	NOtified Body Een keuringsinstituut of testinstituut dat door de overheid is aangewezen Het instituut test producten en kijkt of deze aan de daarvoor geldende richtlijnen voldoen.
Noodstopvoorziening	Voorziening die een apparaat, voertuig of installatie uitschakelt of stilzet of in een veilige toestand brengt Deze is bedoeld om bij een incident of calamiteit verdere escalatie te voorkomen.	Noodstop
Noodplan	Overzicht van de door een bedrijfsorganisatie genomen maatregelen en voorzieningen om effecten van calamiteiten te minimaliseren en te bestrijden
NPR	Nederlandse Praktijkrichtlijn Stichting Koninklijk Nederlands Normalisatie-instituut (NEN) geeft NPR-publicaties uit. Een NPR is een informatieve praktische uitwerking van de bepalingen in een norm. Bijvoorbeeld toelichtingen op normen, constructieve mogelijkheden, werkmethoden en fabricagegegevens.
NTA	Nederlandse Technische Afspraak Dit is een openbare afspraak tussen twee of meer belanghebbende partijen. Er is geen openbare commentaarronde en het is niet nodig dat er tussen partijen overeenstemming bestaat. Een NTA kan snel tot stand komen.
Onbrandbaar	Onbrandbaar bouwmateriaal of onbrandbare stoffen, materialen of producten Het gaat bij onbrandbare bouwmaterialen om onbrandbaarheid volgens NEN 6064	Onbrandbaar bepaald volgens NEN 6064
Opslagtank	Uit het Besluit activiteiten leefomgeving, niet zijnde de brandstoftank van een vaartuig, voertuig of werktuig.	Opslagreservoir Reservoir Tank
Operator	Diegene die in dienst van de beheerder de LNG-afleverinstallatie aanstuurt
PED	Pressure Equipment Directive Richtlijn Drukapparatuur Richtlijn 2014/68/EU van het Europees Parlement en de Raad van 15 mei 2014 betreffende de harmonisatie van de wetgevingen van de lidstaten inzake het op de markt aanbieden van drukapparatuur De PED-richtlijn beschrijft “essentiële veiligheidseisen” voor drukapparatuur. Het gaat om algemene veiligheid en bescherming tegen zowel persoonlijk letsel als materiële schade. Onder de PED-richtlijn vallen alle producten en installaties met een druk die hoger is dan 50 kPa. De richtlijn is in Nederland geïmplementeerd in het WBDA 2016.
PRD	Praktijkregels voor Drukapparatuur Deze praktijkregels bevatten uitleg over alle regels uit het Warenwetbesluit drukapparatuur 2016. De Technische Commissie van Drukapparatuur van NEN stelt deze praktijkregels op. De PRD zijn te verkrijgen via de website van de SDU.
REACH	Registratie, Evaluatie, Autorisatie en restrictie van CHemische stoffen Reach is een Europese verordening over de productie van en handel in chemische stoffen. Het beschrijft waar bedrijven en overheden zich aan moeten houden. Deze verordening geldt voor alle landen van de Europese Unie
Rollover	Rollover is het verschijnsel waarin lagen LNG met verschillende dichtheden spontaan gaan mixen onder het vormen van grote hoeveelheden LNG damp. Een voorwaarde voor het ontstaan van een rollover is de aanwezigheid van stratificatie: het bestaan van twee of meerdere lagen van LNG van verschillende dichtheden.
Scheidingsconstructie	Fysieke barrière om onbevoegden buiten de installatie te houden
Seveso-inrichting	Een of meer Seveso-installaties op een locatie die volledig wordt beheerd door diegene die de Seveso-inrichting exploiteert, met inbegrip van de gemeenschappelijke of bijbehorende infrastructuur of activiteiten, zie Bal
Seveso-installatie	Technische eenheid waarin een gevaarlijke stof als bedoeld in artikel 3, lid 10, van de Seveso-richtlijn wordt gemaakt, gebruikt, verwerkt of opgeslagen, met inbegrip van de uitrusting, leidingen, machines, gereedschappen, private spoorwegemplacementen, laadkades, aanlegsteigers, pieren, depots en andere constructies die nodig zijn voor de werking daarvan, zie Bal
SIL	Safety Integrity Level SIL is een indicator voor het kwantificeren van risicoverlaging van systemen of processen van een installatie. De vereiste SIL-klasse hangt af van het oorspronkelijke risico dat intrinsiek verbonden is met de systemen of processen van de installatie. Zie NEN-EN-IEC 61508 of NEN-EN-IEC 61511.
SWIFT	Structured What If Technique Methode voor het uitvoeren van een risicoanalyse
Tanken van brandstof	Uit het Besluit activiteiten leefomgeving	Afleveren van brandstof Brandstof tanken
Ten hoogste	Uit het Besluit activiteiten leefomgeving	Maximaal
Ten minste	Uit het Besluit activiteiten leefomgeving	Minstens, Minimaal
Veilige (toe)stand	(Toe)stand waarin het installatieonderdeel veilig kan worden achtergelaten en waarbij geen ongewenste opbouw van druk kan optreden binnen dit installatieonderdeel. In geval van een afsluiter kan de veilige stand open of gesloten zijn, afhankelijk van de situatie.
Veiligheidsafsluiter	Afsluiter die zo is uitgevoerd dat deze bij het wegvallen van de bekrachtiging automatisch de veilige positie inneemt
VNG	Vereniging Nederlandse Gemeenten
VNO-NCW	Vereniging VNO-NCW is een organisatie van werkgevers. VNO-NCW is ontstaan uit een fusie van het Verbond van Nederlandse Ondernemingen (VNO) en het Nederlands Christelijk Werkgeversverbond (NCW)
Voldoet aan / Volgens / Zoals dat staat in		Overeenkomstig
VTH	Vergunningverlening, Toezicht en Handhaving
Vulaansluiting	Onderdeel van de afleverslang bij een tankzuil De vulaansluiting zorgt voor een vaste verbinding van de afleverslang met het voertuig of vaartuig. Deze komt voor bij tanken van gasvormige brandstoffen.	Vulkoppeling
Vulpunt	Onderdeel van een installatie met een opslagtank Het vullen van de opslagtank gebeurt via het vulpunt.
Vvl	Verklaring van Ingebruikneming
Wabo	Wet algemene bepalingen omgevingsrecht
Warmtestraling		Stralingsbelasting Warmtestralings-belasting Warmtebelasting
Werktuig	Uit het Besluit activiteiten leefomgeving en goedgekeurd op basis van Reglement (EU) 2015/110
WBDA 2016	Warenwetbesluit drukapparatuur 2016
Wvr	Wet veiligheidsregio's

Bijlage BNormen en bronnen

B.1Normatieve documenten en normen Normatief

Deze bijlage is normatief.

Deze bijlage bevat normen en andere documenten die zijn genoemd in de maatregelen. Voor zover een norm (zoals NEN of ISO) of een ander normdocument of een andere specificatie waarnaar in een voorschrift in deze richtlijn wordt verwezen, betrekking heeft op de uitvoering van constructies, toestellen en apparaten, wordt bedoeld de uitgegeven publicatie inclusief wijzigings- of correctiebladen zoals die op het moment van de publicatie van deze richtlijn luidde.

Bekijk deze tabel in een popup venster

Document of norm met versie	Titel
NEN 1010	Veiligheidsbepalingen voor laagspanningsinstallaties
NEN 6064	Bepaling van de onbrandbaarheid van bouwmaterialen
NPR 2577	Mobiele verwarmingssystemen - Eisen voor de installatie van LPG-systemen voor gebruik in vrijetijdsvoertuigen, caravans, bakwagens en andere voertuigen
NPR 7910-1	Gevarenzone-indeling met betrekking tot explosiegevaar – Deel 1: Gasexplosiegevaar, gebaseerd op NEN-EN-IEC 60079-10-1:2015
NPR 7910-2	Gevarenzone-indeling met betrekking tot explosiegevaar – Deel 2: Stofexplosiegevaar, gebaseerd op NEN-EN-IEC 60079-10-2:2015
NEN-EN 2	Brandklassen
NEN-EN 3-7	Draagbare blustoestellen - Deel 7: Eigenschappen, prestatie-eisen en beproevingsmethoden
NEN-EN 54-10	Automatische brandmeldinstallaties – Deel 10: Vlamdetectoren – Puntmelders
NEN-EN 1363-1	Bepaling van de brandwerendheid – Deel 1: Algemene eisen
NEN-EN 13645	Installaties en uitrusting voor vloeibaar aardgas – Ontwerp voor landinstallaties met een opslagcapaciteit tussen 5 t en 200 t
NEN-EN 50402	Elektrisch materieel voor de detectie en meting van brandbare of giftige gassen, dampen of zuurstof – Eisen aan de functionele veiligheid van vastbevestigde gasdetectiesystemen
NEN-EN-ISO 21012	Cryogene vaten – Slangen
NEN-EN-IEC 60204-1	Veiligheid van machines – Elektrische uitrusting van machines – Deel 1: Algemene eisen
NEN-EN-IEC 60079-10-1	Explosieve atmosferen - Deel 10-1: Classificatie van gebieden - Explosieve gasatmosferen
NEN-EN-IEC 60079-10-2	Explosieve atmosferen - Deel 10-2: Classificatie van gebieden - Explosieve stofatmosferen
NEN-EN-IEC 60079-29-2	Explosieve atmosferen – Deel 29-2: Gas detectoren – Selectie, installatie, gebruik en onderhoud van detectoren van brandbare gassen en zuurstof
NEN-EN-IEC 61511-1	Functionele veiligheid – Veiligheidssystemen voor de procesindustrie – Deel 1: Raamwerk, definities, systeem, hardware en applicatieprogrammeringsvereisten
NEN-EN-IEC 62305-2	Bliksembeveiliging – Deel 2: Risicomanagement
NPR-CLC-IEC/TR 60079-32-1	Explosieve atmosferen - Deel 32-1: Richtlijnen voor elektrostatische risico's
NEN-ISO 7240-10	Automatische brandmeldinstallaties – Deel 10: Punttype vlamdetectoren
ISO 20519	Schepen en maritieme techniek – Eisen voor bunkeren van schepen met gasmotoren

B.2Informatieve documenten en bronnen

Bekijk deze tabel in een popup venster

Nummer	Titel	Vindplaats
1	ADR 2019	rijksoverheid.nl
2	Arbeidsomstandighedenwet	wetten.overheid.nl
3	Arbeidsomstandighedenbesluit	wetten.overheid.nl
4	Arbeidsomstandighedenregeling	wetten.overheid.nl
5	Warenwetbesluit drukapparatuur 2016	wetten.overheid.nl
6	Warenwetregeling drukapparatuur 2016	wetten.overheid.nl
7	Warenwetbesluit drukvaten van eenvoudige vorm	wetten.overheid.nl
8	Warenwetbesluit explosieveilig materieel 2016	wetten.overheid.nl
9	Warenwetbesluit machines	wetten.overheid.nl
10	Wet veiligheidsregio's	wetten.overheid.nl
11	Besluit veiligheidsregio's	wetten.overheid.nl
12	Omgevingswet	overheid.nl
13	Omgevingsbesluit	overheid.nl
14	Besluit activiteiten leefomgeving	overheid.nl
15	Besluit bouwwerken leefomgeving	overheid.nl
16	Besluit kwaliteit leefomgeving	overheid.nl
17	Wet vervoer gevaarlijke stoffen	wetten.overheid.nl
18	Regeling gaskwaliteit	wetten.overheid.nl
19	Regeling vervoer over land van gevaarlijke stoffen	wetten.overheid.nl
20	Handreiking Generieke Risicobenadering PGS Nieuw Stijl, Publicatiereeks Gevaarlijke Stoffen, versie 1.1 (03-17)	Publicatiereeks Gevaarlijke Stoffen
21	PGS 9: Cryogene gassen, Publicatiereeks Gevaarlijke Stoffen 9	Publicatiereeks Gevaarlijke Stoffen
22	PGS 15: Opslag van verpakte gevaarlijke stoffen, Publicatiereeks Gevaarlijke Stoffen	Publicatiereeks Gevaarlijke Stoffen
23	PGS 33-1: Afleverinstallaties van vloeibaar aardgas (LNG) voor voertuigen en werktuigen	Publicatiereeks Gevaarlijke Stoffen
24	Bepaling interne veiligheidsafstanden voor LNG-tankstations ten behoeve van de in ontwikkeling zijnde PGS 33 deel 1 (v.0.4), Edward Geus (RIVM) & PGS 33-1 WG 1, 24 april 2013	Publicatiereeks Gevaarlijke Stoffen
25	Beoordelingsrichtlijn BRL- K901/03 2011 - 10 - 15 voor het Kiwa procescertificaat voor “Regeling Erkenning Installateurs tanks en leidingen voor drukhoudende opslag van LPG, propaan, butaan, DME en aardgas (REIP)	KIWA
26	NEN-EN-ISO 14001:2015, Milieumanagementsystemen – Eisen met richtlijnen voor gebruik	NEN
27	NEN-EN-ISO 16903:2015, Aardolie- en aardgasindustrie – Eigenschappen van LNG die van invloed zijn op ontwerp en materiaalkeuze	NEN
28	NEN-EN 13480-1:2017, Metalen industriële leidingsystemen – Deel 1: Algemeen	NEN
29	NEN-EN 13480-2:2017, Metalen industriële leidingsystemen – Deel 2: Materialen	NEN
30	NEN-EN 13480-3:2017, Metalen industriële leidingsystemen – Deel 3: Ontwerp en berekening	NEN
31	NEN-EN 13480-4:2017, Metalen industriële leidingsystemen – Deel 4: Fabricage en installatie	NEN
32	NEN-EN 13480-6:2017, Metalen industriële leidingsystemen – Deel 6: Aanvullende eisen voor ondergrondse pijpleidingen	NEN
33	NEN-EN 13480-8:2017, Metalen industriële leidingsystemen – Deel 8: Aanvullende eisen voor leidingen van aluminium en aluminiumlegeringen	NEN
34	NTA 8620:2016, Specificatie van een veiligheidsmanagement-systeem voor risico's van zware ongevallen	NEN
35	ISO 45001:2018, Managementsystemen voor gezond en veilig werken – Eisen met richtlijnen voor gebruik	NEN
36	Chemiekaarten (2022), uitgegeven door SDU	SDU
37	Handreiking bluswatervoorziening en bereikbaarheid, Brandweer Nederland, november 2012	Brandweer Nederland
38	Handreiking EV advisering LNG, Instituut Fysieke veiligheid, november 2016	IFV
39	Verordening persoonlijke beschermingsmiddelen Verordening (EU) 2016/425 van het Europees Parlement en de Raad van 9 maart 2016 betreffende persoonlijke beschermingsmiddelen	Europese commissie
40	Rijnvaartpolitiereglement (RPR)	wetten.overheid.nl
41	Binnenvaartpolitiereglement (BPR)	wetten.overheid.nl
42	Binnenvaartregeling	wetten.overheid.nl
43	ADN voor vervoer over binnenwateren	www.rijksoverheid.nl
44	Reglement betreffende scheepsvaartpersoneel op de Rijn (RSP)	wetten.overheid.nl

Bijlage CRelevante wet- en regelgeving

C.1Inleiding

Een groot deel van de regels voor gevaarlijke stoffen staat in nationale wetgeving, al dan niet gebaseerd op Europese richtlijnen, of volgt rechtstreeks uit Europese verordeningen.

Op de website van de Rijksoverheid staat de meest actuele versie van de nationale wet- en regelgeving. Op de website van de Europese Unie staat de meest actuele versie van Europese regelgeving.

C.2Omgevingswet

De Omgevingswet bevat regels voor ruimte, wonen, infrastructuur, milieu, natuur en water en regelt daarmee het benutten en beschermen van de leefomgeving. Onder de Omgevingswet hangen vier algemene maatregelen van bestuur en een ministeriële regeling met de regels voor het praktisch uitvoeren van de wet. De algemene maatregelen van bestuur zijn het Besluit activiteiten leefomgeving (Bal), het Besluit kwaliteit leefomgeving (Bkl), het Besluit bouwwerken leefomgeving (Bbl) en het Omgevingsbesluit. De ministeriële regeling is de Omgevingsregeling.

Algemene informatie over de Omgevingswet staat op het omgevingswetportaal. Daar staat ook meer informatie over de vier besluiten.

Omgevingsbesluit

Het Omgevingsbesluit richt zich tot burgers, bedrijven en de overheid. Het Omgevingsbesluit regelt in aanvulling op de Omgevingswet onder meer welk bestuursorgaan het bevoegd gezag is om een omgevingsvergunning te verlenen en welke procedures gelden. Ook regelt dit besluit wat de betrokkenheid is van andere bestuursorganen, adviesorganen en adviseurs bij de besluitvorming, en een aantal op zichzelf staande onderwerpen, zoals de milieueffectrapportage.

Besluit activiteiten leefomgeving

Het Besluit activiteiten leefomgeving (Bal) bevat, samen met het Besluit bouwwerken leefomgeving, de algemene regels waaraan burgers en bedrijven zich moeten houden als ze bepaalde activiteiten uitvoeren in de fysieke leefomgeving. Ook bepaalt het besluit voor welke activiteiten een omgevingsvergunning nodig is. Dit besluit bevat regels om het milieu, waterstaatwerken, wegen en spoorwegen, zwemmers en cultureel erfgoed te beschermen. Het Bal verwijst voor verschillende activiteiten naar de PGS-richtlijnen.

Besluit bouwwerken leefomgeving

In het Besluit bouwwerken leefomgeving (Bbl) staan regels waaraan burgers en bedrijven zich moeten houden als ze bepaalde activiteiten uitvoeren in de fysieke leefomgeving. Daaronder vallen bouwen, verbouwen, gebruiken, in stand houden en slopen van bouwwerken. Het gaat om regels over veiligheid, gezondheid, duurzaamheid en bruikbaarheid.

Een belangrijke doelstelling van het Bbl is het kunnen beheersen van een brand zodat mensen veilig kunnen vluchten en de brand zich niet uitbreidt naar andere gebouwen. Nieuwe gebouwen moeten zijn ingedeeld in brandcompartimenten.

In het Bbl staan regels voor de aanwezigheid en beschikbaarheid van voorzieningen voor incidentbestrijding, zoals bluswatervoorzieningen op eigen terrein, de bereikbaarheid van bouwwerken voor hulpdiensten en de beschikbaarheid van opstelplaatsen voor brandweervoertuigen.

Besluit kwaliteit leefomgeving

In het Besluit kwaliteit leefomgeving (Bkl) staan de inhoudelijke normen voor gemeenten, provincies, waterschappen en het Rijk met het oog op het realiseren van de nationale doelstellingen en het voldoen aan internationale verplichtingen.

In het Bkl staan instructieregels voor het omgevingsplan over bijvoorbeeld rampenbestrijding en externe veiligheid. Voor veel voorkomende en meer uniforme activiteiten bevat het Bkl vaste risicoafstanden. Ook staan in het Bkl beoordelingsregels voor omgevingsvergunningen met het oogmerk van bescherming van de fysieke leefomgeving tegen externe veiligheidsrisico’s.

Omgevingsregeling

In de Omgevingsregeling zijn onder andere de gegevens en bescheiden benoemd die bij een aanvraag om een omgevingsvergunning moeten worden verstrekt, zijn technische uitvoeringsvoorschriften gegeven voor milieubelastende activiteiten en zijn de rekenmethoden aangegeven die moeten worden toegepast bij het berekenen van het plaatsgebonden risico en de afstanden van de aandachtsgebieden. Ook zijn in de Omgevingsregeling de versies aangegeven van de normdocumenten waarnaar in de besluiten en in de Omgevingsregeling wordt verwezen.

Seveso

De Seveso III-richtlijn (2012/18/EG ) is op grond van de Omgevingswet, de Arbeidsomstandighedenwet en de Wet veiligheidsregio’s voor een groot deel geïmplementeerd in het Besluit activiteiten leefomgeving. Paragraaf 4.2 van dat besluit bevat eisen voor bedrijven die werken met grote hoeveelheden gevaarlijke stoffen (voorheen Brzo-bedrijven). Deze eisen hebben zowel betrekking op de technische kant van veiligheid, als op aspecten voor de bedrijfsvoering, zoals veiligheidsbeleid, procedures en communicatie.

C.3Chemische stoffen

CLP

CLP is een Europese verordening (1272/2008/EG ) over indeling en etikettering van chemische stoffen. CLP staat voor Classification, Labelling and Packaging (indeling, etikettering en verpakking). Om veilig om te gaan met chemische stoffen moeten deze worden voorzien van etiketten volgens een gestandaardiseerd systeem. Op deze etiketten staat naast de werking ook welke beschermmaatregelen nodig zijn.

Meer informatie staat op de website Chemische stoffen goed geregeld!

REACH

REACH is een Europese verordening (EC 1907/2006 ) over de productie van en handel in chemische stoffen. Reach staat voor Registratie, Evaluatie, Autorisatie en restrictie van CHemische stoffen. De leverancier moet zorgen voor een veiligheidsinformatieblad bij elke chemische stof. De eindgebruiker moet zich houden aan de maatregelen in dit veiligheidsinformatieblad.

Meer informatie staat op de website Chemische stoffen goed geregeld!

C.4Arbeidsomstandighedenwetgeving

Arbeidsomstandighedenwet

De Arbeidsomstandighedenwet (Arbowet) bevat rechten en plichten voor zowel werkgever als werknemer op het gebied van arbeidsomstandigheden. De Arbowet bevat met name doelvoorschriften. Het Arbeidsomstandighedenbesluit geeft een uitwerking van de Arbowet. De Arbeidsomstandighedenregeling geeft op haar beurt een uitwerking van regels in het Arbobesluit.

Meer informatie staat op het Arboportaal.

Arbeidsomstandighedenbesluit

In het Arbeidsomstandighedenbesluit (Arbobesluit) staan regels over bijvoorbeeld arbozorg, organisatie van het werk, inrichting van arbeidsplaatsen, gevaarlijke stoffen en persoonlijke beschermingsmiddelen.

C.5Warenwet

Warenwet

De Warenwet bevat regels met het oog op productveiligheid om de gezondheid en veiligheid van de gebruiker van dat product te beschermen. Dit kan een werknemer of een consument zijn. In de onderliggende Warenwetbesluiten staan regels voor de fabrikant, leverancier en andere marktpartijen. Die regels zorgen ervoor dat een product voldoet aan essentiële gezondheids- en veiligheidseisen uit Europese richtlijnen.

C.6Wet veiligheidsregio's

Wet veiligheidsregio’s

De Wet veiligheidsregio’s beoogt een efficiënte en kwalitatief hoogwaardige organisatie te bereiken van de brandweerzorg, geneeskundige hulpverlening en crisisbeheersing. Dit gebeurt onder één regionale bestuurlijke regie. Op grond van deze wet kan het bestuur van een veiligheidsregio bepalen dat een bedrijf een bedrijfsbrandweer moet hebben.

Meer informatie staat op de website van het ministerie van Justitie en Veiligheid.

Besluit veiligheidsregio's

In het Besluit veiligheidsregio’s staat een beschrijving van de procedure die het bestuur van de veiligheidsregio moet volgen om te bepalen of een bedrijf een bedrijfsbrandweer moet hebben. Ook is in dit besluit geregeld welke eisen aan een bedrijfsbrandweeraanwijzing kunnen worden verbonden.

C.7Vervoer

Het vervoer van gevaarlijke stoffen valt onder diverse internationale verdragen, overeenkomsten en richtlijnen. De internationale regels zijn onder andere geïmplementeerd in de Wet vervoer gevaarlijke stoffen.

Wet vervoer gevaarlijke stoffen en de ADR

De regels die gelden voor het vervoer van gevaarlijke stoffen staan in de Wet vervoer gevaarlijke stoffen. Het gaat onder meer om regels over:

vervoermiddelen (zoals tankwagens, schepen, reservoirwagens);
chauffeurs (opleiding en training);
vervoersdocumenten;
verpakkingen en etikettering;
laden en lossen.

Voor de activiteiten in de PGS-richtlijnen zijn de regels voor vervoer van gevaarlijke stoffen over de weg het meest relevant. De Regeling vervoer over land van gevaarlijke stoffen bevat specifieke voorschriften voor het vervoer van gevaarlijke stoffen over de weg. Als bijlage bij deze regeling zijn de internationale regels voor het vervoer van gevaarlijke stoffen opgenomen, afkomstig uit de ADR.

De ADR is een Europese overeenkomst voor het internationale vervoer van gevaarlijke goederen over de weg. De Europese Richtlijn 94/55/EG schrijft voor dat de lidstaten de ADR in eigen wetgeving implementeren.

De ADR stelt niet alleen regels voor het vervoer over de weg, maar ook voor het laden en lossen van gevaarlijke goederen.

Meer informatie staat op de website van de Rijksoverheid . Daar staat ook informatie over de ADR.

ADN voor vervoer over de binnenwateren

Accord européen relatif au transport international des marchandises Dangereuses par voie de Navigation intérieure. De Regeling vervoer over de binnenwateren van gevaarlijke stoffen (VBG) bevat specifieke voorschriften voor het vervoer van gevaarlijke stoffen over de binnenwateren. Als bijlage 1 bij deze regeling zijn de internationale regels voor het vervoer van gevaarlijke stoffen opgenomen, afkomstig uit het ADN-verdrag.

Binnenvaartregeling

Regeling ter uitvoering van de Binnenvaartwet en het Binnenvaartbesluit, die per 30 december 2008 in werking zijn getreden ter uitvoering van de Europese richtlijn nr. 2006/87/EG.

Rijnvaartpolitiereglement (RPR)

Het Rijnvaartpolitiereglement (RPR) bevat de verkeersregels voor de Nederlandse Rijn en zijn uitmondingen van Bazel tot in de open zee, hetzij stroomafwaarts hetzij stroomopwaarts. De Lek en de Waal worden beschouwd deel uit te maken van de Rijn. Het reglement is gebaseerd op de Herziene Rijnvaartakte, een verdrag gesloten te Mannheim op 17 oktober 1868. Het is voor de andere landen waar de Rijn doorheen stroomt nagenoeg gelijk, in de officiële talen Frans, Duits, Engels en Nederlands. De politievoorschriften voor de scheepvaart worden opgesteld door het Comité Politiereglement (RP) van de Centrale Commissie voor de Rijnvaart, de CCR. Belangrijkste taken: Veiligheid van de scheepvaart, exploitatie van de schepen en gedrag in het verkeer.

Een aantal relevante regels uit dit RPR welke rechtstreeks gelden in aanvulling op deze richtlijn zijn opgenomen in artikel 15.07, lid 2 t/m 9:

2. Het bunkeren van vloeibaar aardgas (LNG) tijdens het varen, de overslag en het aan of van boord gaan van passagiers is niet toegestaan.

3. Het bunkeren van vloeibaar aardgas (LNG) mag uitsluitend plaatsvinden op een door de bevoegde autoriteit daarvoor aangewezen plaats.

4. In de bunkerzone mogen uitsluitend aanwezig zijn: bemanningsleden van het schip dat moet bunkeren, medewerkers van het bunkerstation, of personen die daarvoor toestemming hebben gekregen van de bevoegde autoriteit.

5. Alvorens met het bunkeren van vloeibaar aardgas (LNG) te beginnen, dient de schipper van het schip dat moet bunkeren zich ervan te vergewissen dat:

het schip dat moet bunkeren zodanig ligt afgemeerd dat de kabels, en met name de elektrische kabels en de aardverbindingen, alsook de slangen, niet door trek vervormd kunnen worden, en dat de schepen bij gevaar snel losgemaakt kunnen worden;
de schipper of een door hem/haar met de verantwoording belaste persoon, en de verantwoordelijke medewerker van het bunkerstation, een controlelijst voor het bunkeren van vloeibaar aardgas (LNG) voor schepen die het kenteken dragen, bedoeld in artikel 2.06, overeenkomstig de door de CCR vastgelegde standaard, hebben ingevuld en ondertekend, en dat alle vragen van deze lijst met «ja» zijn beantwoord. Niet-relevante vragen kunnen geschrapt worden. Indien niet alle vragen positief kunnen worden beantwoord, is bunkeren slechts met toestemming van de bevoegde autoriteit toegestaan;
alle vereiste toestemmingen zijn verkregen.

6. De controlelijst als bedoeld in het vijfde lid, onderdeel b) moet:

in tweevoud worden ingevuld,
beschikbaar zijn in ten minste één taal die begrijpelijk is voor de personen bedoeld in het voornoemde vijfde lid, onderdeel b, en
drie maanden aan boord van het schip worden bewaard.

7. Tijdens het bunkeren van vloeibaar aardgas (LNG) dient de schipper zich er voortdurend van te vergewissen dat:

alle maatregelen ter vermijding van lekkage van vloeibaar aardgas (LNG) zijn genomen;
druk en temperatuur van de brandstoftank vloeibaar aardgas (LNG) in normale bedrijfsomstandigheden blijven;
de vulstand van de brandstoftank vloeibaar aardgas tussen de toegestane niveaus blijft;
maatregelen betreffende de aarding tussen het schip dat moet bunkeren en het bunkerstation overeenkomstig de in de gebruiksaanwijzing voorziene methode, zijn getroffen.

8. Tijdens het bunkeren van vloeibaar aardgas (LNG),

moet het schip dat moet bunkeren, ter aanvulling van het kenteken voorzien in artikel 2.06, een voor andere schepen goed zichtbaar bord voeren, dat aangeeft dat geen ligplaats genomen mag worden op een afstand van minder dan 10 meter, conform artikel 3.33. De lengte van de zijde van het vierkante bord moet ten minste 60 cm bedragen;
moet het schip dat moet bunkeren, ter aanvulling van het kenteken voorzien in artikel 2.06, op een plaats die voor andere schepen goed zichtbaar is, het bord A.9 voeren, dat aangeeft dat het verboden is hinderlijke waterbeweging te veroorzaken. De afmeting van de langste zijde moet ten minste 60 centimeter bedragen;
‘s nachts moeten deze borden zodanig zijn verlicht, dat ze aan beide zijden van het schip duidelijk zichtbaar zijn.

9. Na het bunkeren van vloeibaar aardgas (LNG) is het volgende vereist:

volledige lediging van de leidingen voor het bunkeren van vloeibaar aardgas tot aan de brandstoftank van het vloeibaar aardgas (LNG);
sluiten van de afsluiters, ontkoppelen van de slangen en verbindingen tussen het schip en het bunkerstation voor vloeibaar aardgas (LNG);
mededeling aan de bevoegde autoriteit dat het bunkeren beëindigd is.

Bebording

De noodzakelijke bebording op grond van het RPR volgt uit artikel 2.06, 15.06 en 3.33

Artikel: 2.06

Schepen die vloeibaar aardgas (LNG) als brandstof gebruiken, moeten een kenteken voeren. Dit kenteken moet rechthoekig zijn, met de vermelding “LNG” in witte letters op een rode ondergrond, met een witte rand met een breedte van ten minste 5 cm. De afmeting van de langste zijde van de rechthoek moet ten minste 60 cm bedragen. De letters moeten een hoogte van ten minste 20 cm hebben. De breedte van de letters en de stamdikte moeten in goede verhouding tot de hoogte staan.

Afbeelding 7 – Kenteken LNG

Artikel 15.06:

Tijdens het bunkeren van vloeibaar aardgas (LNG) geldt het volgende:

a) het schip dat moet bunkeren, moet ter aanvulling van het kenteken voorzien in artikel 2.06, een voor andere schepen goed zichtbaar bord voeren, dat aangeeft dat geen ligplaats genomen mag worden op een afstand van minder dan 10,00 m, conform artikel 3.33. De lengte van de zijde van het vierkante bord moet ten minste 60 cm bedragen;

Artikel 3.33: Teken van het verbod evenwijdig aan een schip ligplaats te nemen

Afbeelding 8 – Verbod evenwijdig ligplaats nemen

b) het schip dat moet bunkeren, moet ter aanvulling van het kenteken voorzien in artikel 2.06, op een plaats die voor andere schepen goed zichtbaar is, het bord A.9 voeren, dat aangeeft dat het verboden is hinderlijke waterbeweging te veroorzaken. De afmeting van de langste zijde moet ten minste 60 cm bedragen.

Afbeelding 9 – Verbod hinderlijke waterbeweging

Als een LNG tanker de opslagtank komt vullen moet het tankschip op basis van het ADN en RPR één kegel voeren, in de nacht een blauwe lamp.

Afbeelding 10 – Blauwe lamp, één kegel

Binnenvaartpolitiereglement (BPR)

Het Binnenvaartpolitiereglement (BPR) bevat de verkeersregels voor de Nederlandse binnenwateren. Zo staan hierin de borden en overige verkeerstekens vermeld, de te voeren verlichting, tekens en geluidsseinen voor vaartuigen, en de voorrangs- en uitwijkregels op het water. Het BPR geldt voor iedereen en voor elk vaartuig, zowel voor de beroepsvaart als voor de recreatievaart (inclusief roeiboten en surfplanken). Afhankelijk van de waterweg of haven waar het schip zich bevindt, is of het RPR of het BPR van toepassing. De beide regelingen ontlopen elkaar niet veel maar er zijn verschillen. De huidige (2017) versie van het BPR is nog niet aangepast met de artikelen vanuit het RPR voor LNG.

Reglement betreffende scheepsvaartpersoneel op de Rijn (RSP)

Het Reglement betreffende het scheepvaartpersoneel op de Rijn regelt onder andere de deskundigheid van de bemanning, de samenstelling van de minimumbemanning en vaartijden Het RSP wordt t.z.t. vervangen door de Europese standaard voor kwalificaties in de binnenvaart, het ES-QIN.

ESTRIN

In de standaard zijn nodige eenvormige technische voorschriften vastgesteld om de veiligheid van binnenvaartschepen te verzekeren. De standaard bevat bepalingen met betrekking tot de bouw, inrichting en uitrusting van binnenschepen, speciale bepalingen voor specifieke categorieën van vaartuigen zoals passagiersschepen, duwstellen en containerschepen, bepalingen met betrekking tot de identificatie van vaartuigen en modelcertificaten en het modelregister, overgangsbepalingen en instructies voor de toepassing van de standaard, en voorschriften voor het gebruik van vloeibaar aardgas (LNG) als brandstof.

Publicatie CCR editie 1.0 standaard voor een controle lijst voor het bunkeren van een LNG-tankwagen, - schip

In deze standaard zijn enerzijds de in het RPR vermelde controlelijst en anderzijds richtsnoeren opgenomen. Met de richtsnoeren wordt beoogd een expliciete beschrijving van de inhoud van die lijst te geven en de schipper bij het invullen daarvan te helpen. De controlelijst is gebaseerd op die van de International Association of Ports and Harbours (IAPH). Het gebruik van de lijst is verplicht voor alle handelingen met betrekking tot het met vloeibaar aardgas (LNG) bunkeren van een schip ingeval dit langs de waterweg of in een haven van het Rijnvaartgebied plaats vindt (artikel 1.24 van het RPR).

Havenverordeningen

Havenverordeningen kunnen per haven verschillend zijn. In een havenverordening worden regels gesteld ter bevordering van een goed havenbeheer, daaronder begrepen de ordening, de veiligheid en het milieu van de haven en de omgeving van de haven, en de kwaliteit van dienstverlening in de haven. In lokale havenverordeningen kunnen maatregelen staan voor LNG aangedreven schepen en het bunkeren daarvan. Zo schrijven de meeste havens het gebruik van de controle lijst voor en stellen ze regels waar gebunkerd mag worden.

Bijlage DArbeidsomstandighedenwetgeving

Deze bijlage is informatief

De Arbeidsomstandighedenwet (Arbowet) bevat rechten en plichten voor werkgevers en werknemers op het gebied van arbeidsomstandigheden. De Arbowet bevat met name doelvoorschriften. Het Arbeidsomstandighedenbesluit geeft een uitwerking van de Arbowet. De Arbeidsomstandighedenregeling geeft weer een uitwerking van regels in het Arbobesluit. In de Verordening persoonlijke beschermingsmiddelen staan eisen voor persoonlijke beschermingsmiddelen.

Meer informatie staat op het Arboportaal.

Risico-inventarisatie en evaluatie (RI&E)

Elk bedrijf met personeel moet (laten) onderzoeken of het werk gevaar kan opleveren of schade kan veroorzaken aan de gezondheid van de werknemers. Dit onderzoek heet een RI&E. Dit staat in artikel 5 van de Arbeidsomstandighedenwet. De RI&E moet schriftelijk worden vastgelegd. Hoofdstuk 4 van het Arbeidsomstandighedenbesluit bevat aanvullende verplichtingen voor de RI&E voor gevaarlijke stoffen.

Aanvullende Risico-inventarisatie en -evaluatie-regeling (ARIE-regeling)

Bedrijven waar een bepaalde hoeveelheid gevaarlijke stoffen in installaties aanwezig is of kan worden gevormd (ongeacht beoogde handelingen), moeten een ARIE uitvoeren. De ARIE is gericht op het voorkomen van zware ongevallen. Een bedrijf moet op basis van de ARIE maatregelen treffen. De ARIE-regeling staat in het Arbeidsomstandighedenbesluit.

Voorkomen van blootstelling aan gevaarlijke stoffen

In de Arbeidsomstandighedenwet- en regelgeving is meer informatie te vinden over het voorkomen van blootstelling aan gevaarlijke stoffen bij werknemers. Dit is de minimalisatieplicht van de werkgever. Voor het nemen van beschermende maatregelen geldt een vastgestelde volgorde, de arbeidshygiënische strategie. Deze strategie beschrijft dat maatregelen op het niveau van de bron als eerste overwogen moeten worden, daarna collectieve maatregelen en pas als laatste individuele maatregelen als persoonlijke beschermingsmiddelen.

Meer informatie staat op het Arboportaal .

Intern noodplan

Een intern noodplan is een draaiboek waarin systematisch staat aangegeven wat de organisatie moet doen bij een incident of calamiteit. Een goed voorbereide hulpverlening draagt bij aan het zo veel mogelijk beperken van de gevolgen ervan voor mensen en omgeving. Elke werkgever van een bedrijf met bepaalde hoeveelheden gevaarlijke stoffen moet zorgen dat er een intern noodplan is. Dat staat in artikel 2.5c van het Arbeidsomstandighedenbesluit . In artikel 2.4 van het Arbeidsomstandighedenbesluit staan de grenzen voor de hoeveelheden gevaarlijke stoffen. Boven die grenzen vallen bedrijven onder de ARIE-regeling en is een intern noodplan verplicht.

Een intern noodplan bevat in elk geval de onderwerpen die staan in bijlage II van de Arbeidsomstandighedenregeling.

Meer informatie over interne noodplannen staat op het Arboportaal.

Borden en pictogrammen

De werkgever is verplicht borden te gebruiken op plaatsen en bij installaties die gevaar voor de gezondheid of de veiligheid kunnen opleveren. De eisen voor borden en pictogrammen staan in de artikelen 8.9, 8.10 en 8.11 van de Arbeidsomstandighedenregeling . Hier staan onder andere eisen over de uitvoering, de begrijpelijkheid en de plaatsing van borden. Veiligheidsborden moeten in één oogopslag duidelijk maken welk gevaar dreigt, wat verboden is of juist verplicht.

Om misverstanden te voorkomen gelden er normen voor het ontwerp, het beeld (pictogram), de tekst en het kleurgebruik. In bijlage XVIII van de Arbeidsomstandighedenregeling staat welke borden in welke situatie moeten worden gebruikt.

In de CLP-verordening staan pictogrammen voor de aanduiding van gevaarseigenschappen van chemische stoffen.

Bijlage EBerekening maximumvullingsgraad LNG-opslagtank Normatief

Uitgangspunt bij het bepalen van de maximumvullingsgraad is het ADR-voorschrift dat een LNG-opslagtank onder alle omstandigheden niet verder mag worden gevuld dan 95 %.

De maximumvullingsgraad wordt als volgt berekend met de formule: (A/B) x C

waarbij:

A = dichtheid LNG bij ingestelde afblaasdruk veiligheidsventielen in kg/m³;
B = dichtheid LNG bij 1 bar in kg/m³;
C = percentage maximumvullingsgraad volgens het ADR.

Voorbeeldberekening

Instelling afblaasdruk veiligheidsventiel van de LNG-opslagtank is 1 000 kPa (10 Bar).

A = dichtheid LNG bij afblaasdruk veiligheidsventiel van 1 000 kPa (10 Bar) is 359,6 kg/m³.

B = dichtheid LNG bij 100 kPa (1 Bar) is 442,0 kg/m³.

C = de maximumvullingsgraad LNG-opslagtank volgens het ADR is 95 %.

De maximumvullingsgraad wordt dan: (359,6/442,0) x 95 % = 77,2 %

Interpretatie: Deze LNG-opslagtank mag niet verder dan 77 % worden gevuld. Dit moet duidelijk op de LNG-opslagtank staan.

Voor het bepalen van de dichtheid wordt uitgegaan van vloeibaar methaan. Hiervan kan onderbouwd worden afgeweken als de samenstelling van LNG bekend is (met de bijbehorende temperatuur, druk en dichtheid), bijvoorbeeld in het geval van LBG (Liquified Bio Gas).

Bijlage FVoorbeeld schema keuring en onderhoud

Deze bijlage bevat een voorbeeld van een keurings- en onderhoudsschema. De termijnen in dit schema hebben deels een wettelijke grondslag in het Warenwetbesluit drukapparatuur (WBDA 2016).

Tabel 3 – Tabel gekopieerd vanuit PGS 33-1

Bekijk deze tabel in een popup venster

Activiteit (controle op:)		Ingebruik-name-keuring	Routine-inspecties			Periodieke herbeoor-deling	Routine-inspecties					Periodieke herbeoor-deling
		Jaar
		0	1	2	3	4	5	6	7	8	9	10
1. Lekdichtheid
1.1	Keuring voor ingebruikname volgens WBDA 2016	o
1.2	Jaarlijkse visuele uitwendige controle op lekkages (ijsvorming)		x	x	x	x	x	x	x	x	x	x
1.3	Gasdichtheidscontrole (LNG-opslagtankaansluitingen, flensverbindingen en appendages gassnuffelaar)		x	x	x	x	x	x	x	x	x	x
2. Functionele werking appendages		o	x	x	x	x	o	x	x	x	x	o
3. Visuele uitwendige inspectie
3.1	Aantasting	o	x	x	x	o	x	x	x	x	x	o
3.2	Beschadiging	o	x	x	x	o	x	x	x	x	x	o
3.3	Vervuiling	o	x	x	x	o	x	x	x	x	x	o
3.4	Ondersteuning en fundatie op conditie en beschadiging	o	x	x	x	o	x	x	x	x	x	o
4. Functionele beveiliging
4.1	Afblazende drukbeveiliging volgens PED	o				o						o
4.2	Overvulbeveiliging	o	x	x	x	o	x	x	x	x	x	o
4.3	Noodstopvoorzieningen	o	x	x	x	o	x	x	x	x	x	o
4.4	Gasdetectie	x	x	x	x	x	x	x	x	x	x	x
4.5	Dodemansknop	x	x	x	x	x	x	x	x	x	x	x
4.6	Alarmerings- of notificatiessystemen	x	x	x	x	x	x	x	x	x	x	x
5. Documentatie
5.1	Controle logboek					x						x
5.2	Controle VvI, rapportages NL-CBI	o				o						o
5.3	Controle rapporten routine-inspecties (zie nrs 1.2, 4.4 en 6.1)		x	x	x	o	x	x	x	x	x	o
5.4	Installatieschema door NL CBI goedgekeurd	o				o						o
6. Overige
6.1	Aarding	x	x	x	x	x	x	x	x	x	x	x
6.2	Waarschuwingstekens	x	x	x	x	x	x	x	x	x	x	x
Legenda O NL-CBI X erkende installateur

Bijlage GVoorbeeld controlelijst werkzaamheden aan LNG-installatie

Een controlelijst, waar hieronder een voorbeeld van is opgenomen, zou gebruikt kunnen worden als onderdeel van een werkvergunning of procedures zoals bedoeld in M97, M98 en M100.

Een controlelijst behoort op het werk aanwezig te zijn en gedurende de werkzaamheden te worden bijgehouden.

1. Algemene gegevens

Plaats en aard van de werkzaamheden:
Opdrachtgever: Naam bedrijf: Functionaris: Handtekening functionaris:
Uitgevoerd door:
Naam verantwoordelijke medewerker ter plaatse:
Handtekening verantwoordelijke medewerker:

2. Dagelijks in te vullen deel

Algemeen

Datum:
Weersomstandigheden: – winderig/windstil – helder/mistig – temperatuur (°C)
Aantal personen betrokken bij de werkzaamheden:
Kwalificaties van de betrokken personen bij de werkzaamheden:

3. Voortgang van het werk

A. Gasvrij maken

Deel 1 en 2 van deze controlelijst volledig ingevuld	Ja / Nee
LNG-opslagtank zoveel mogelijk leeggepompt	Ja / Nee
Ontstekingsbronnen uitgeschakeld of verwijderd, elektrische installatie buiten werking gesteld en spanningsloos gemaakt, en open vuur gedoofd	Ja / Nee
LNG-opslagtank en -leidingen drukvrij gemaakt	Ja / Nee
Slangen en leidingen met inert gas gespoeld	Ja / Nee
LNG-opslagtank doelmatig met inert gas gespoeld	Ja / Nee
Meting methaangehalte in LNG-opslagtank	________ percentage LEL
Gasproef aan leidinguitgangen	________________ LEL (onderste explosiegrens)
Metingen uitgevoerd door
LNG-opslagtank vrij voor binnengaan van mensen	Meting: _________ percentage LEL Meting: _________ volumepercentage Zuurstof Gecontroleerd door (naam): ________________________________ Handtekening en datum: ________________________________

B. In werking stellen

Alle appendages gecontroleerd en gemonteerd met nieuwe pakkingen	Ja / Nee
Eerste vulling met LNG uitgevoerd door:	Naam: __________________________ Datum: __________________________
Leidingwerk op druk gebracht met inert gas	Ja / Nee
LNG-opslagtank op druk gebracht met inert gas	Ja / Nee
Dichtheidsbeproeving leidingwerk uitgevoerd	Ja / Nee
Dichtheidsbeproeving LNG-opslagtank uitgevoerd	Ja / Nee
Volgorde komende 3 punten kan afwijken afhankelijk van gekozen methode!
LNG-opslagtank en verwant leidingwerk inert gemeten	________ °C Dauwpunt
LNG-opslagtank ingekoeld met LNG/Vloeibaar Stikstof (LIN)	Temperatuur einde inkoelen ______ °C
LNG-opslagtank ingegast	Meting methaangehalte LNG-opslagtank einde ingassen ______ Vol% Methaan
Installatie voor gebruik vrijgegeven	voor afgifte (handtekening + datum): voor inontvangstneming (handtekening + datum):

Bijlage HVerschillen met de vorige versie

H.1Inleiding

Deze PGS is een samensmelting van de voormalige PGS 33-1 en PGS 33-2. De versie van de PGS 33-2 was een aanvulling op de PGS 33-1. Deze nieuwe PGS 33-2 is een zelfstandig leesbaar document en komt voor het grootste deel inhoudelijk overeen met de vorige versie van de voormalige PGS 33-2 aangevuld de relevante onderdelen uit de PGS 33-1.

Het toepassingsbereik is daarnaast uitgebreid met:

het debunkeren;
het leegmaken van de LNG-opslagtank naar tankwagen of schip;
het leveren van LNG aan de LNG-opslagtank door meerdere tankwagens gelijktijdig via manifold;
het direct bunkeren van meerdere tankwagens gelijktijdig via manifold aan schip.

Een aantal maatregelen is niet meer opgenomen. Reden daarvoor is dat ze niet voortvloeien uit de risicoanalyse of al in andere wetgeving zijn opgenomen.

Een aantal maatregelen is inhoudelijk gewijzigd. Dit is gebeurd op basis van de risicoanalyse of nieuwe inzichten. De volgende paragraaf beschrijft op hoofdlijnen de belangrijkste verschillen.

Maatregelen die inhoudelijk niet zijn gewijzigd, zijn vaak wel redactioneel aangepast. Dit is gebeurd vanwege PGS Nieuwe Stijl.

H.2Belangrijkste inhoudelijke wijzigingen

Zoals al aangegeven in Bijlage H.1 is het aantal technisch, inhoudelijke wijzigingen beperkt ten opzichte van de vorige versie en betreft het vooral veel redactionele aanpassingen, samenvoeging van maatregelen en een betere afstemming van maatregelen op reeds geldende wet- en regelgeving. Dit geldt bijvoorbeeld voor de maatregelen inzake het gebruik, keuring en inspectie van slangen.

In het kader van de uitbreiding van het toepassingsbereik met de vier genoemde activiteiten zijn wel enkele nieuwe maatregelen opgenomen. Deze nieuwe maatregelen borgen vooral dat er een specifieke risicoanalyse en/of veiligheidsstudie wordt uitgevoerd en er aanvullende procedures worden opgesteld die borgen dat deze incidentele werkzaamheden veilig kunnen worden uitgevoerd. Het betreft bijvoorbeeld de maatregelen: M67, M88 en M80.

Bijlage IImplementatietermijnen in bestaande situaties Normatief

Deze bijlage is normatief

Inleiding

Deze bijlage bevat normaliter implementatietermijnen voor bestaande situaties. Het Bestuurlijk Omgevingsberaad VTH (BOb) stelt deze termijnen dan vast.

Deze PGS-richtlijn beschrijft de stand van de techniek. Het kan dus voorkomen dat een nieuwe versie van een PGS-richtlijn nieuwe of aangescherpte maatregelen bevat. Deze maatregelen moeten worden getroffen door degene die de activiteit verricht. Het kan voor bestaande situaties onredelijk zijn om te eisen dat deze nieuwe maatregelen onmiddellijk worden getroffen. Daarom bevatten PGS-richtlijnen in dat geval voor bestaande situaties een implementatietermijn.

Is er voor de activiteit uit deze PGS-richtlijn een omgevingsvergunning? Dan bepaalt het bevoegd gezag vanaf welk moment de maatregelen worden overgenomen in de vergunning.

Voor maatregelen voor de gezondheid en veiligheid van werknemers is het aan de werkgever om te bepalen welke maatregelen hij moet treffen om de werknemers te beschermen volgens de stand van de wetenschap en techniek. Het toezicht op de naleving en juiste invulling van de doelvoorschriften in de Arbeidsomstandighedenwetgeving voor de gezondheid en veiligheid van werknemers is een taak en verantwoordelijkheid van de Nederlandse Arbeidsinspectie.

Gelet op het beperkt aantal inhoudelijke wijzigingen ten opzichte van de vorige versie en het feit dat er nog maar een zeer beperkt aantal inrichtingen actief zijn waarop deze PGS richtlijn van toepassing is, zijn geen specifieke implementatietermijnen opgenomen voor maatregelen in deze bijlage van de PGS 33-2. Bedrijven zullen (zoveel mogelijk) direct moeten gaan voldoen aan de maatregelen uit deze PGS-richtlijn. Daar waar implementatietermijnen echt noodzakelijk en redelijk zijn, zullen deze in overleg met het desbetreffende bevoegd gezag moeten worden vastgelegd in de vergunning of een maatwerkvoorschrift.

Bijlage JSamenstelling PGS 33-2-team

Tabel 4 – Samenstelling PGS 33-2-team

Naam	Organisatie	Rol
Luc Vijgen	DCMR (Dienst centraal milieubeheer Rijnmond)	Lid namens bevoegd gezag (vergunningverlening)
Dorie Gruijters	OMWB (Omgevingsdienst Midden- en West-Brabant	Lid namens bevoegd gezag (vergunningverlening)
Rens Bolkestein	ODNZKG (Omgevingsdienst Noordzeekanaalgebied)	Lid namens bevoegd gezag (toezicht/handhaving)
Maarten van Abeelen	VRR (Veiligheidsregio Rotterdam-Rijnmond)	Lid namens bevoegd gezag (brandweer)
Kees de Kraker	Nederlandse Arbeidsinspectie	Lid namens de Nederlandse Arbeidsinspectie
Cees Boon	Havenbedrijf Rotterdam	Lid namens havenbedrijven
Ewout Mol	Schenk Papendrecht	Lid namens bedrijfsleven
David de Vries	Pitpoint	Lid namens bedrijfsleven
Sander van Driel	Shell	Lid namens bedrijfsleven
Taco Fekkes	Titan	Lid namens bedrijfsleven
Jan Waals	Gezamenlijke Brandweer	Voorzitter
Sui Wan	NEN	Projectleider
Paul Mesman	Adviesbureau Opifex	Tekstschrijver
