1.1Toepassingsbereik van de richtlijn Normatief

Deze PGS-richtlijn is van toepassing op de drukloze, ondergrondse opslag van vloeibare brandstoffen en/of minerale olieproducten behorende tot ADR-klasse 3, verpakkingsgroep (VG) II en III, bijvoorbeeld benzine, ethanol, kerosine (petroleum) en diesel, in één of meer opslagtanks met een opslagcapaciteit van ten hoogste 150 m3 per opslagtank, evenals op de hieraan gekoppelde aflevertoestellen voor kleinschalige en grootschalige aflevering.

Toelichting 1: Er is sprake van grootschalige aflevering bij een jaarlijkse doorzet van minimaal 25 m3. Er is sprake van kleinschalige aflevering bij een jaarlijkse doorzet van maximaal 25 m3.

Toelichting 2: Op vloeibare brandstoffen en/of minerale olieproducten behorende tot het toepassingsgebied van PGS 28 kan ook PGS 31 van toepassing zijn, indien de toepassing overeenkomt met de beschrijving van het toepassingsgebied van PGS 31.

Toelichting 3: In de ADR-classificatie staat klasse 3 voor brandbare vloeistoffen. Binnen klasse 3 kent de ADR-classificatie drie verpakkingsgroepen die een verdeling aangeven op basis van de mate van gevaar:

• Verpakkingsgroep 1 bevat stoffen die groot gevaar opleveren.
• Verpakkingsgroep 2 bevat stoffen die een middelmatig gevaar opleveren.
• Verpakkingsgroep 3 bevat stoffen die een gering gevaar opleveren.

De indeling in de verschillende verpakkingsgroepen is voor ADR-klasse 3 gebaseerd op het beginkookpunt en het vlampunt. In tabel 1 is de indeling over de verschillende verpakkingsgroepen weergegeven.

Tabel 1 – Indeling over de verschillende verpakkingsgroepen

In aanvulling op tabel 1 worden dieselolie, gasolie of lichte stookolie, met inbegrip van synthetisch vervaardigde producten met een vlampunt tussen 60 °C en 100 °C, eveneens geclassificeerd als ADR-klasse 3-stoffen. Een meer gedetailleerde en volledige beschrijving van de klasse-indelingen is terug te vinden in het ADR .

In deze richtlijn zijn eveneens voorschriften opgenomen die speciaal zijn gericht op het veilige dagelijks gebruik van de mobiele aflevertoestellen voor mengsmering. Hieronder worden onder andere verstaan de constructie-eisen aan deze toestellen en de gebruiksvoorschriften, zoals het vullen van de opslagtank en het afleveren van de mengsmering.

Toelichting 4:

De mobiele aflevertoestellen voor mengsmering betreffen bovengrondse installaties. Omdat deze installaties vaak voorkomen op tankstations voor het wegverkeer is ervoor gekozen de voorschriften onder te brengen in PGS 28. De aflevering van andere brandstoffen uit mobiele aflevertoestellen staat beschreven in PGS 30 .

Deze richtlijn gaat niet in op de emissies naar bodem, water en lucht. Eisen over emissies naar bodem, water en lucht staan in de regels op grond van de Omgevingswet. Wel zijn bodem-, water- en luchtaspecten genoemd als dit consequenties heeft voor de veiligheid en gezondheid van werknemers en voor de veiligheid van de omgeving. Een voorbeeld is een plas met gevaarlijke stoffen. Dit heeft niet alleen risico’s voor de bodem. De gevaarlijke stof kan namelijk ook uitdampen of in brand raken en schadelijke effecten hebben op de veiligheid en gezondheid van werknemers of de omgeving. De maatregel van een lekbak heeft dan meerdere doelen.

1.2Doel van de richtlijn

Het doel van deze PGS-richtlijn is om vast te leggen met welke maatregelen de risico's van de opslag en aflevering van vloeibare brandstoffen in/vanuit ondergrondse tanks en de risico’s van het verwijderen van ondergrondse opslagtanks te beheersen zijn. Deze maatregelen zijn gebaseerd op een risicobenadering die uitgaat van scenario's die zich voor kunnen doen. Op basis van de scenario's zijn doelen geformuleerd waarmee wordt beoogd een aanvaardbaar veiligheidsniveau te creëren. Uit de doelen zijn vervolgens maatregelen afgeleid. Deze maatregelen verkleinen de kans op een incident, of voorkomen of beperken de nadelige gevolgen van een incident. Informatie over de risicobenadering staat in Hoofdstuk 3 van deze richtlijn.

1.3Relatie met wet- en regelgeving

Wettelijke basis PGS Deze PGS-richtlijn geeft een nadere uitwerking van wettelijke voorschriften op grond van de Omgevingswet, de Arbeidsomstandighedenwet en de Wet veiligheidsregio’s.

In Hoofdstuk 5 staat een toelichting op de relatie met deze wetgeving. Ook staat in hoofdstuk 5 een richtingaanwijzer waarmee duidelijk wordt welke maatregelen een bedrijf moet treffen op grond van deze wettelijke kaders.

Direct werkende wetten en regels

Naast de eisen in deze PGS-richtlijn zijn er ook andere wetten en regels waaraan een activiteit moet voldoen. Een voorbeeld daarvan is de Warenwet met bijbehorende Warenwetbesluiten. Bijlage D bij deze PGS-richtlijn bevat meer informatie over de wet- en regelgeving die van toepassing kan zijn op de activiteit uit deze PGS-richtlijn.

Deze PGS-richtlijn bevat naast de PGS-eisen (in blauwe kaders) ook een aantal maatregelen waaraan een bedrijf op grond van andere wetten en regels al moet voldoen. Dit is om de PGS-richtlijn beter leesbaar en toepasbaar te maken. Dit geeft voor een bepaald onderwerp een vollediger beeld van maatregelen die invulling geven aan de doelen.

De maatregelen die al zijn verankerd in direct werkende wetten en regels, hebben een aparte status binnen deze PGS-richtlijn. Een bedrijf moet op grond van deze andere wetten en regels al aan deze maatregelen voldoen. Deze maatregelen zijn in de PGS-richtlijn te herkennen aan een oranje kader.

1.4Implementatietermijnen

In Hoofdstuk 7 staan maatregelen. Deze maatregelen geven een invulling aan de stand van de techniek en de stand van de wetenschap en professionele dienstverlening.

Nieuwe activiteiten moeten direct voldoen. Bijlage G geeft een overzicht van maatregelen die nieuw zijn of gewijzigd in vergelijking met de vorige versie van deze PGS-richtlijn. In Bijlage H staat voor bestaande activiteiten binnen welke termijn de activiteiten moeten voldoen aan de gewijzigde of nieuwe maatregelen.

1.5Gebruik van normen

Als deze PGS-richtlijn verwijst naar een norm (zoals NEN, EN, of ISO) of een ander normdocument of een andere specificatie, gaat het om de uitgegeven publicatie, inclusief wijzigings- of correctiebladen, zoals die op het moment van de publicatie van deze PGS-richtlijn luidde. Dit staat in Bijlage B van deze PGS-richtlijn.

Normen, zoals NEN, EN of ISO of andere normdocumenten of specificaties, worden periodiek opnieuw beoordeeld en zo nodig herzien. De veranderingen zijn vaak beperkt. Wanneer alle bestaande bedrijven toch direct aan de nieuwste versie moeten voldoen, kan dat grote (financiële) gevolgen hebben. Voldoen aan de nieuwste versie hoeft niet per definitie te leiden tot een verbetering van het veiligheidsniveau.

In Bijlage B staat daarom bij de normen waar deze PGS-richtlijn naar verwijst, ook een jaartal. Het gaat om de versie van de norm met dat jaartal, inclusief wijzigings- of correctiebladen. Dat betekent dat deze versie blijft gelden zolang de PGS-richtlijn op dit punt niet is gewijzigd.

Uitzondering voor normen via andere wetten en regels

Soms zijn normen rechtstreeks van toepassing. Bijvoorbeeld omdat andere wetten en regels naar die norm verwijzen. Dat geldt bijvoorbeeld voor normen die horen bij bindende Europese regels. Voor die normen geldt dat de versie die in die wetten en regels staat, bepalend is.

2.1Over vloeibare brandstoffen

2.2Over de tankinstallatie voor vloeibare brandstoffen

2.2.1Algemene beschrijving

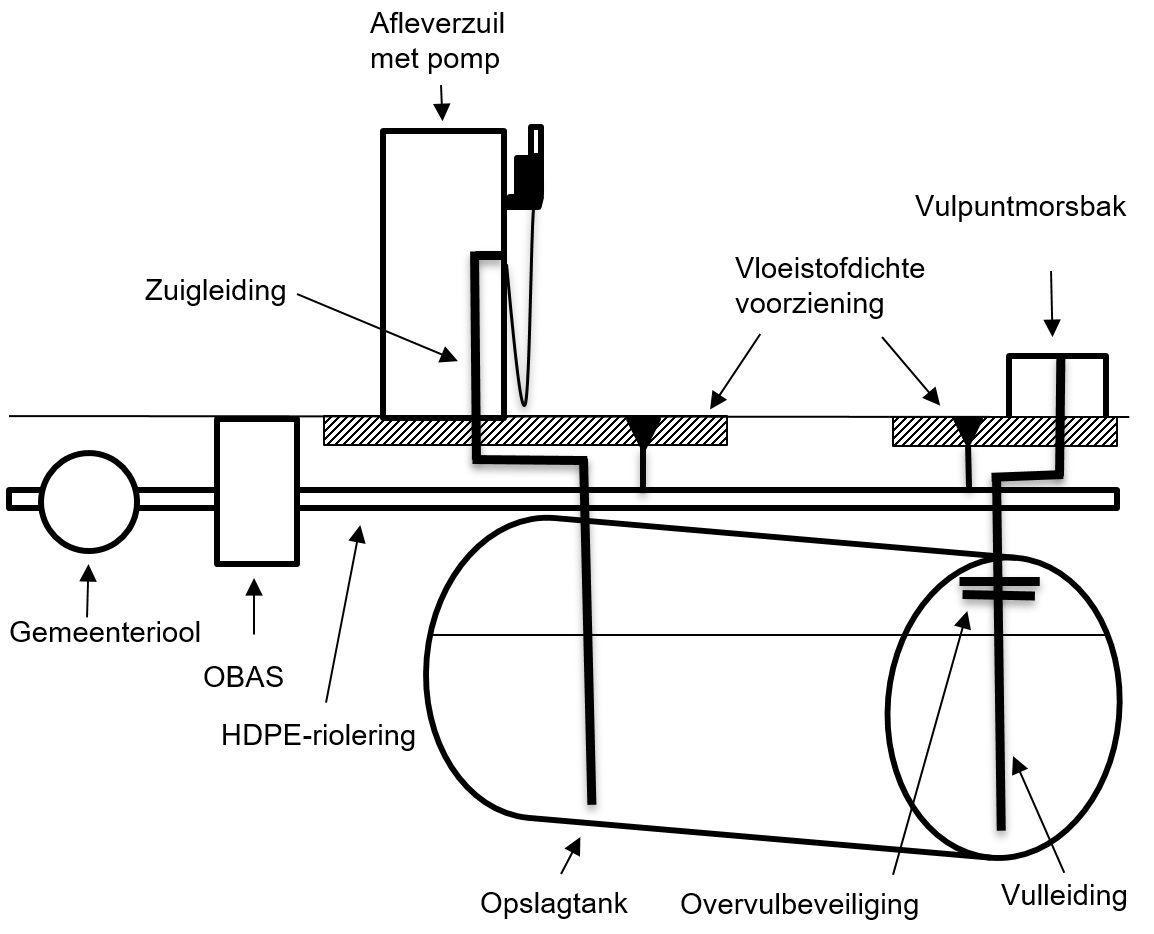

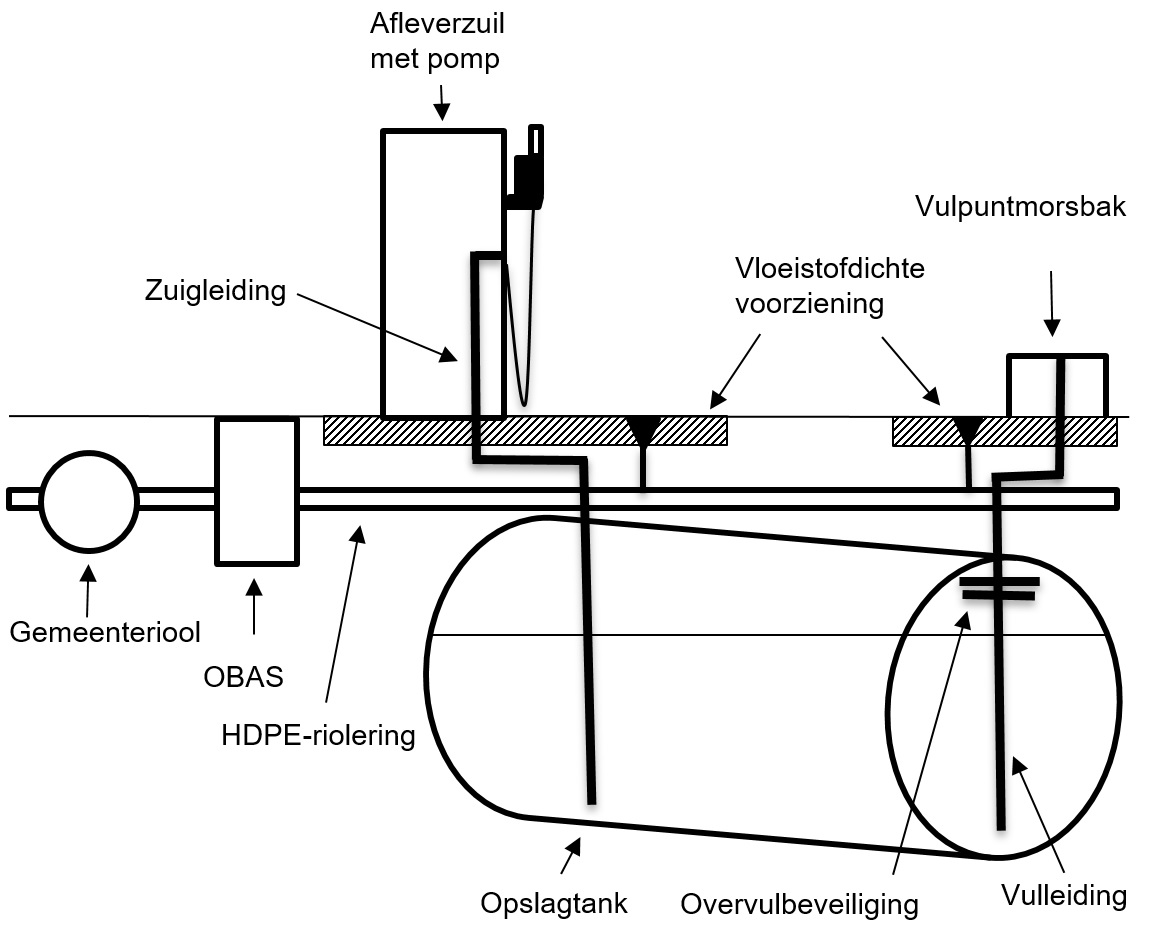

Afbeelding 1 – Tankinstallatie voor vloeibare brandstoffen

3.1Basisveiligheidsniveau

Bij het uitvoeren van de activiteiten die vallen onder het toepassingsbereik van deze PGS-richtlijn, wordt ervan uitgegaan dat een basisveiligheidsniveau aanwezig is. Dit is op te delen in vier soorten maatregelen:

• beschermende maatregelen die volgens wet- en regelgeving standaard bij de activiteiten nodig zijn;
• maatregelen die volgens bewezen en geaccepteerde goede praktijken niet weg te denken zijn. Dit zijn maatregelen voor ontwerp, constructie, in bedrijf nemen, gebruik, onderhoud of modificatie, inspectie en uit bedrijf nemen;
• good housekeeping. Dit is een begrip dat staat voor de algemene zorg bij, netheid en orde van een activiteit of een bedrijfsonderdeel. Good housekeeping is een belangrijke factor bij het voorkomen van gevaarlijke situaties. Er wordt vanuit gegaan dat een bedrijf deze zaken op orde heeft, zoals ook is beschreven in de zorgplichtartikelen van de Omgevingswet en de Arbeidsomstandighedenwet;
• maatregelen goed vakmanschap. Dit staat voor vaardigheden van werknemers om kwalitatief goed werk te leveren, en daarbij veilig en gezond te werken.

Uitgangspunt is dus dat een bedrijf met bovenstaande maatregelen in werking is.

In deel C staat meer uitleg over de maatregelen die horen bij het basisveiligheidsniveau.

Installaties of activiteiten die onder deze PGS-richtlijn vallen, kunnen zo complex zijn, dat hiervoor een veiligheidsbeheerssysteem nodig is. Dat is in elk geval nodig als een activiteit plaatsvindt bij een Seveso-inrichting. Vaak gelden dan eisen voor de opzet en inhoud van dat systeem volgens NEN-EN-ISO 14001, ISO 45001, NTA 8620 of het Besluit activiteiten leefomgeving.

3.2Risicobenadering

Risicobenadering als basis

Deze PGS-richtlijn is gebaseerd op een risicobenadering waarbij op een systematische manier doelen en maatregelen zijn geformuleerd. Op basis van kennis en kunde van deskundigen van bedrijfsleven en overheid zijn verschillende scenario's geïdentificeerd. Een scenario is een reeks opeenvolgende gebeurtenissen die leiden tot een ongewenste (gevaarlijke) gebeurtenis.

Het risico is altijd een combinatie van de ernst van de gevolgen (effect) van een (ongewenste) gebeurtenis en de waarschijnlijkheid (kans) dat de gebeurtenis zich voordoet: risico = kans × effect.

De kans is aangeduid met de cijfers 1 voor kleine kans tot en met 5 voor de grootse kans. Het effect is aangeduid met de letters A voor klein effect tot en met E voor het grootste effect. Scenario's met de kleinste kans of met het kleinste effect worden beschouwd als scenario met een laag risico. Deze staan niet in de PGS-richtlijn. De scenario's met een middelhoog tot hoog risico zijn in deze PGS-richtlijn beschreven.

Op basis van een scenario is een doel beschreven om ervoor te zorgen dat:

• de kans op de ongewenste gebeurtenis zo veel mogelijk wordt beperkt, en
• de nadelige gevolgen van de ongewenste gebeurtenis worden voorkomen of zo veel mogelijk worden beperkt.

Soms zijn er meerdere scenario's die met hetzelfde doel kunnen worden gedekt. Per doel zijn er een of meer maatregelen uitgewerkt die er samen voor moeten zorgen dat aan het doel wordt voldaan. Een maatregel kan van belang zijn voor meerdere doelen. De risicobenadering geeft de gebruiker van de PGS-richtlijn meer inzicht in het 'waarom' van opgenomen maatregelen.

Methode

Voor de risicobenadering zijn verschillende methodes mogelijk. Vaak is de SWIFT-methode gebruikt. SWIFT staat voor Structured What If Technique. Deze methode is gebruikt in combinatie met scenario-identificatie op basis van verschillende bronoorzaken afkomstig uit de HAZOP-methode. HAZOP staat voor Hazard en Operability.

Meer informatie over de gebruikte methodes staat in de Handreiking generieke risicobenadering .

Scenario's met laag risico

De scenario's met een laag risico worden niet in deze PGS-richtlijn behandeld. Dit betekent niet dat een bedrijf daar geen aandacht aan hoeft te besteden. Maatregelen voor scenario's met een laag risico kunnen ook door andere wetten, regels, richtlijnen of afspraken worden geborgd.

Risicoanalyse verplicht volgens wetgeving

De scenario's in deze PGS-richtlijn horen bij de risicoanalyse die het PGS-team heeft uitgevoerd. Voor sommige activiteiten geldt ook een wettelijke plicht om een risicoanalyse uit te voeren. Bedrijven zijn bijvoorbeeld op grond van het Warenwetbesluit drukapparatuur 2016 (WBDA 2016) verplicht om voor installaties die hieronder vallen een risicoanalyse uit te voeren. De risicoanalyse van het PGS-team komt niet in de plaats van deze verplichte risicoanalyse.

Scenario's die niet zijn uitgewerkt

Scenario's gaan uit van ongewenste gebeurtenissen. Bij het identificeren van scenario's zijn niet alle ongewenste gebeurtenissen meegenomen. Terrorisme en neerstortende vliegtuigen zijn daar voorbeelden van. Scenario's die voortkomen uit natuurgeweld, zijn als dat relevant is wel benoemd, maar niet verder uitgewerkt in doelen en maatregelen. De enige uitzondering is blikseminslag. Voor natuurgeweld, zoals overstromingen en aardbevingen, geldt dat de kans hierop afhangt van de locatie van de activiteit. Bedrijven moeten zelf beoordelen of er een verhoogde kans is op aardbevingen of overstromingen en ook wat de gevolgen van zo'n gebeurtenis kunnen zijn voor de veiligheid. Aan de hand daarvan kan een bedrijf in overleg met het bevoegd gezag vaststellen welke maatregelen nodig zijn om de gevolgen te beperken.

Bedrijven die onder de Seveso-richtlijn vallen en worden beschouwd als hogedrempelinrichting, moeten in het veiligheidsrapport ingaan op natuurlijke oorzaken van zware ongevallen, zoals aardbevingen of overstromingen.

Aanpak risicobenadering PGS 28

Een toelichting op de PGS-risicobenadering en hoe de PGS-teams deze hebben aangepakt, staat in de Handreiking generieke risicobenadering.

De risicobenadering is uitgevoerd in sessies met het PGS 28-team, onder begeleiding van een externe deskundige, en is gebaseerd op een representatieve gangbare opslag en aflevering van vloeibare brandstoffen in/vanuit ondergrondse tanks en het verwijderen van ondergrondse opslagtanks. De risicobenadering is niet uitputtend. Het is altijd mogelijk dat zich scenario's voordoen die niet zijn beschreven.

De risicoanalyse geeft een kwalitatief inzicht in de kans en gevolgen van een scenario. Het PGS-team heeft de risico’s van de scenario’s geëvalueerd, geclassificeerd en gerangschikt. Daarbij is gebruikgemaakt van de kwalitatieve risicomatrix van de generieke risicobenadering. Hiermee is bepaald of het scenario relevant is voor de PGS. Als het scenario relevant is voor de PGS, identificeert het team maatregelen op basis van de huidige stand der techniek (bijvoorbeeld uit bestaande PGS'en, gehanteerde normen en andere referentiedocumenten). Als het om nieuwe activiteiten gaat, zal in overleg met betrokken experts worden bekeken welke maatregelen toegepast worden en/of toepasbaar zijn.

De risicomatrix is vervolgens gebruikt om te beoordelen of de maatregel:

• het risico vermindert,
• de kans op optreden van de ongewenste gebeurtenis verkleint, of
• de omvang of ernst van de gevolgen vermindert.

Voor de geïdentificeerde maatregelen is vervolgens getoetst of ze als maatregel in de PGS moeten worden opgenomen. Dit gebeurt op basis van de gezamenlijke kennis en inzichten van deskundigen in het PGS-team.

In dit deskundig oordeel worden dus meerdere aspecten meegewogen. In elk geval zijn dit wettelijke randvoorwaarden, zoals de best beschikbare techniek, de stand van de wetenschap en de arbeidshygiënische strategie. De positie van het scenario in de matrix is daarbij een hulpmiddel dat inzicht geeft. De risicomatrix kan niet worden gezien als normatief kader.

Het team is gestart met het schetsen van een standaardsituatie, de typische situatie. Hierbij is gekeken welke onder de PGS 28 vallende situatie in de praktijk het vaakst voorkomt. Van die situatie zijn de belangrijkste aspecten beschreven. De teamleden hebben daarna samen met hun achterban bekende incidenten geïdentificeerd, om zo deze daadwerkelijke scenario's in elk geval te behandelen in de risicobenadering. Daarnaast is door het team ook gekeken in openbare ongevalsdatabases naar ongevallen die bij tankstations hebben plaatsgevonden. Het team heeft de volgende databases bekeken:

• ProcessNet;
• ZEMA;
• eMars;
• Storybuilder;
• ARIA;
• database van branchevereniging NOVE: een grote verzameling van mediaberichten over incidenten en ongevallen bij tankstations/met tankauto's (bron: kranten, nieuwssites).

ProcessNet, ZEMA en eMars zijn specifiek gericht op grote ongevallen in de (proces)industrie. In deze databases heeft het team geen incidenten of ongevallen specifiek bij tankstations kunnen vinden.

In Storybuilder staan ook geen relevante ongevallen bij tankstations. Dat is wel het geval in de ARIA-database. Dit is een Franse database die publiek toegankelijk is. Daarin zijn 270 ongevallen bij Franse tankstations uit de ARIA-database nader geanalyseerd en ingedeeld naar typologie. De ongevalsoorzaken uit deze database zijn ondergebracht in de scenario-analyse van het team.

Tot slot heeft het team gekeken naar de database van branchevereniging NOVE, die bestaat uit verzamelde mediaberichten over incidenten bij tankstations. De ongevalsoorzaken uit de mediaberichten bleken te zijn ondergebracht in de scenario-analyse van het team.

Vervolgens heeft het team gestructureerd scenario's geïdentificeerd door te kijken naar verschillende activiteiten: vullen, opslaan, afleveren en verwijderen, en naar verschillende oorzaken, zoals corrosie, externe impact, constructiefouten, procedurefouten, enz.

Uit deze identificatie is een aantal relevante scenario's naar voren gekomen. De PGS-teamleden hebben de scenario's teruggekoppeld naar hun achterban met daarbij de vraag om te toetsen of de scenario's inderdaad relevant zijn en of dat er nog scenario's missen.

De volgende stap bestond uit het beoordelen van de scenario's. De scenario's zijn gewaardeerd op basis van kans en effect volgens de risicomatrix uit de handreiking generieke risicobenadering. De scenario's zijn kaal beoordeeld, dus zonder inbegrip van bestaande maatregelen voortkomend uit de PGS en wet- en regelgeving. Na deze fase zijn de maatregelen door de teamleden toegevoegd aan de scenario's en is met PGS 28:2011 gecontroleerd of er geen maatregelen onbedoeld zijn vergeten. Tot slot zijn de scenario's inclusief maatregelen beoordeeld en daar waar het risico onvoldoende verminderd was, zijn additionele maatregelen toegevoegd.

Naast de typische situatie is een aantal atypische situaties benoemd. Een atypische situatie is een situatie die afwijkt van de typische situatie, maar desondanks in de praktijk af en toe tot vaak voorkomt. Bij de atypische situatie zijn alleen de specifieke additionele scenario's en risico's ten opzichte van de typische situatie benoemd. Een atypische situatie is dan ook pas compleet bij een combinatie van de scenario's van de typische en de atypische situatie. Het team heeft verder de werkwijze gevolgd zoals beschreven bij de typische situatie.

4.1Inleiding

Dit hoofdstuk beschrijft de scenario's die realistisch en relevant zijn voor ondergrondse PGS 28-tankinstallaties.

De scenario’s voor de typische situaties zijn opgenomen in Paragraaf 4.2 en opgesplitst in de volgende activiteiten:

• tijdens vullen;
• tijdens opslag;
• tijdens afleveren;
• bij verwijdering.

Opmerking:

De scenario’s zijn in hun volledigheid beschouwd, dat wil zeggen inclusief de bodemgerelateerde risico’s. De bodemgerelateerde risico’s zijn niet vertaald in doelen en maatregelen omdat deze al in het Bal en in de NRB zijn opgenomen.

Elk scenario heeft een nummer. Het is weergegeven als S1, S2 en verder. Bij elk scenario horen doelen. Die zijn aangegeven met de nummers van de doelen, dus D1, D2 en verder. De beschrijvingen van de doelen staan in Hoofdstuk 6. Bij de maatregelen in Hoofdstuk 7 is steeds aangegeven welke scenario's daar een rol bij spelen.

De scenario’s voor de atypische situaties zijn opgenomen in Paragraaf 4.3 en zijn van toepassing op:

• mobiele installatie voor mengsmering;
• onbemande tankinstallatie;
• tankinstallatie in grondwaterbeschermingsgebied;
• kunststof ondergrondse tankinstallatie;
• ondergrondse opslagtank met druksysteem naar afleverzuil;
• tankinstallatie voor pleziervaart;
• ondergrondse opslagtank voor tijdelijke opslag van vloeibare brandstof of niet-gekoppelde ondergrondse opslagtank op brandstofdepot;
• tankinstallatie ten behoeve van vloeibare brandstofvoeding van installaties;
• tankinstallatie voor aflevering van kerosine (petroleum) aan de luchtvaart.

Deze scenario’s komen bovenop de scenario’s voor de typische situatie van Paragraaf 4.2. Naast de in Paragraaf 4.3 genoemde scenario’s gelden voor de atypische situaties dus ook de scenario’s uit Paragraaf 4.2, tenzij expliciet benoemd van niet. De nummering van de atypische scenario’s begint bij S24.

Voor de ondergrondse tankinstallatie met afgewerkte olie/hydraulische olie is een toelichting opgenomen in Hoofdstuk 11.

4.2Scenario’s en gekoppelde doelen voor de typische situaties

Scenario van toepassing op enkelvoudige tankinstallaties tijdens vullen, opslag, afleveren en verwijdering

Scenario's van toepassing op enkelvoudige tankinstallaties tijdens vullen

Scenario’s van toepassing op enkelvoudige tankinstallaties tijdens opslag

Opmerking:

De scenario’s S13, S14, S15 en S16 zijn relevant binnen het toepassingsgebied van deze PGS en zijn voor de volledigheid van de risicobenadering weergegeven. In tegenstelling tot vorige uitgaves zijn de maatregelen voor bodembescherming niet terug te vinden in deze PGS. De bodembeschermende maatregelen zijn nu te vinden in het Bal.

Scenario’s van toepassing op enkelvoudige tankinstallaties tijdens afleveren

Scenario van toepassing op enkelvoudige tankinstallaties verwijdering

4.3Extra scenario’s en gekoppelde doelen voor de atypische situaties Normatief

Scenario’s van toepassing op mobiele installatie voor mengsmering

Scenario van toepassing op onbemande tankinstallatie

Scenario’s van toepassing op tankinstallaties in grondwaterbeschermingsgebieden

Opmerking:

De scenario’s S27 en S28 zijn relevant binnen het toepassingsgebied van deze PGS en zijn voor de volledigheid van de risicobenadering weergegeven. In tegenstelling tot de vorige versie zijn de maatregelen voor bodembescherming niet terug te vinden in deze PGS. De bodembeschermende maatregelen zijn nu te vinden in het Bal.

Scenario’s van toepassing op kunststof ondergrondse tankinstallaties

Opmerking:

De scenario’s S29 en S30 zijn relevant binnen het toepassingsgebied van deze PGS en zijn voor de volledigheid van de risicobenadering weergegeven. In tegenstelling tot de vorige versie zijn de maatregelen voor bodembescherming niet terug te vinden in deze PGS. De bodembeschermende maatregelen zijn nu te vinden in het Bal.

Scenario’s van toepassing op ondergrondse tankinstallatie met druksysteem

Scenario’s van toepassing op tankinstallatie voor pleziervaart

Scenario’s van toepassing op ondergrondse opslagtanks voor tijdelijke opslag van vloeibare brandstof of niet-gekoppelde ondergrondse opslagtanks op brandstofdepots

Scenario’s van toepassing op tankinstallaties ten behoeve van vloeibare brandstofvoeding van installaties

Scenario’s van toepassing op tankinstallatie voor aflevering van kerosine (petroleum) aan de luchtvaart

De scenario's van toepassing op tankinstallaties voor aflevering van kerosine (petroleum) zijn identiek aan de scenario’s voor de typische situatie, op een enkel verschil na: Lees vliegtuig in plaats van voertuig en ‘kerosine (petroleum)’ in plaats van ‘benzine’.

5.1Inleiding Normatief

Deel B van deze PGS beschrijft de doelen en maatregelen die kunnen worden getroffen om aan de doelen te voldoen en daarmee de veiligheid te waarborgen.

Elke maatregel beoogt een risico te verminderen. Dit gaat om hoge en middelhoge risico's voor:

• Omgevingsveiligheid: Het voorkomen van ongewone voorvallen en het beperken van de gevolgen daarvan voor de omgeving met het oog op het waarborgen van de veiligheid voor de omgeving;
• Arbeidsveiligheid: Het voorkomen van ongevallen met gevaarlijke stoffen en het beperken van de gevolgen daarvan en het voorkomen van blootstelling van werknemers aan gevaarlijke stoffen;
• Brandbestrijding en Rampenbestrijding: Het beperken van de gevolgen van een brand, incident met gevaarlijke stoffen of ramp en het borgen van een doelmatige rampenbestrijding.

De meeste maatregelen hebben grondslagen in meerdere wetten. Bij elke maatregel staat deze grondslag vermeld. Daarmee wordt duidelijk dat:

• maatregelen die zijn gesteld voor de omgevingsveiligheid, moeten worden nageleefd op grond van de Omgevingswet. In hoofdstuk 7 zijn deze maatregelen aangeduid met Omgevingsveiligheid (Omgevingsveiligheid) en met Brandpreventie (Brandpreventie en mitigatie Omgevingsveiligheid);
• maatregelen die zijn gesteld in het belang van de arbeidsveiligheid en gezondheid, moeten worden nageleefd op grond van de Arbeidsomstandighedenwet en Warenwet. In hoofdstuk 7 zijn deze maatregelen aangeduid met Arbeidsveiligheid (Arbeidsveiligheid);
• maatregelen die zijn gesteld in het belang van brand- of rampenbestrijding, moeten worden nageleefd op grond van de Wet veiligheidsregio's. In hoofdstuk 7 zijn deze maatregelen aangeduid met Rampenbestrijding (Brand- of Rampenbestrijding).

In deel B staan eerst de doelen in hoofdstuk 6 en daarna maatregelen in hoofdstuk 7. De doelen zijn gekoppeld aan scenario's uit hoofdstuk 4 en maatregelen zijn gekoppeld aan doelen uit hoofdstuk 6.

5.2Omgevingsveiligheid Normatief

5.3Arbeidsveiligheid Normatief

In de Arbeidsomstandighedenwet staan verplichtingen met het oog op de veiligheid en gezondheid van werknemers. Voor bedrijven waar wordt gewerkt met gevaarlijke stoffen, zijn het voorkomen van ongevallen met die stoffen en het beperken van de gevolgen daarvan voor werknemers belangrijke doelen. Een ander belangrijk doel is het voorkomen van blootstelling aan gevaarlijke stoffen bij werknemers.

In het Arbeidsomstandighedenbesluit, een verdere uitwerking van de doelvoorschriften in de Arbeidsomstandighedenwet, staan nadere regels waaraan zowel werkgever als werknemer zich moet houden om arbeidsrisico's tegen te gaan. De Arbeidsomstandighedenwet en het Arbeidsomstandighedenbesluit geven in sommige artikelen de minister van SZW de bevoegdheid om nadere regels te stellen. Deze zijn uitgewerkt in de Arbeidsomstandighedenregeling. Deze regeling geeft dus nadere uitleg voor bepaalde onderwerpen uit de Arbeidsomstandighedenwet en het Arbeidsomstandighedenbesluit maar behoort ook tot de reguliere wetgeving. Een bedrijf kan dus te maken hebben met de Arbeidsomstandighedenwet, het Arbeidsomstandighedenbesluit en de Arbeidsomstandighedenregeling.

De overheid geeft via de Arbeidsomstandighedenwet een wettelijk kader met zo min mogelijk regels en administratieve lasten. Werkgevers en werknemers kunnen samen afspraken maken over hoe zij kunnen voldoen aan de voorschriften die de overheid stelt. Deze afspraken kunnen worden vastgelegd in een arbocatalogus. Een arbocatalogus is van kracht voor een bedrijfstak. Deze catalogus beschrijft technieken en manieren, goede praktijken, normen en praktische handleidingen voor veilig en gezond werken.

Daarnaast spelen de PGS-richtlijnen een belangrijke rol bij het bepalen of werkgevers aan hun wettelijke verplichtingen voldoen. De Inspectie SZW betrekt de PGS-richtlijnen bij het toezicht op de naleving van de wettelijke voorschriften en de handhaving daarvan. De Inspectie SZW moet de maatregelen die zijn aangewezen in de beleidsregel PGS-richtlijnen, gebruiken bij het toezicht op de naleving. Een vanuit arbeidsomstandigheden gezien gelijkwaardige maatregel kan eveneens worden toegepast indien deze voldoet aan de criteria uit Hoofdstuk 8. Eventueel kan de Inspectie SZW maatregelen uit een PGS-richtlijn via een eis tot naleving verplicht stellen. Dit staat in artikel 27 van de Arbeidsomstandighedenwet.

De maatregelen met het oog op arbeidsveiligheid zijn te herkennen aan Arbeidsveiligheid.

Gelijkwaardige maatregelen

In Hoofdstuk 8 staat beschreven wat de criteria zijn voor gelijkwaardige maatregelen vanuit arbeidsomstandigheden gezien.

5.4Brand- en rampenbestrijding Normatief

De veiligheidsregio's hebben de taak om gemeenten te adviseren over branden, rampen en crises. Dit staat in artikel 10 van de Wet veiligheidsregio's (Wvr).

De brandweer is een onderdeel van de veiligheidsregio. De taken van de brandweer staan in artikel 25 Wvr. Dit zijn:

• het voorkomen, beperken en bestrijden van brand;
• het beperken van brandgevaar;
• het voorkomen, beperken en bestrijden van ongevallen anders dan bij brand.

Daarnaast dragen de veiligheidsregio's zorg voor:

• de voorbereiding op de bestrijding van branden, rampen en crises;
• het organiseren van de rampenbestrijding;
• het adviseren van andere overheden en organisaties op het gebied van brandpreventie, brandbestrijding en het voorkomen, beperken en bestrijden van ongevallen met gevaarlijke stoffen. Hiertoe hoort ook het adviseren van het bevoegd gezag Omgevingswet over voorschriften voor brandbestrijding en rampenbestrijding in omgevingsvergunningen.

Tot slot hebben de veiligheidsregio's een wettelijke taak tot het uitvoeren van inspecties bij Seveso-inrichtingen (artikel 13.17 van het Omgevingsbesluit en artikel 61 van de Wvr) en het opleggen van een bedrijfsbrandweeraanwijzing (artikel 31 van de Wvr).

Bij het uitvoeren van deze taken gebruiken de veiligheidsregio's PGS-richtlijnen. Brandbestrijding en rampenbestrijding omvat brandveiligheid, maar ook het ongecontroleerd vrijkomen van gevaarlijke stoffen die een bedreiging vormen voor de omgeving.

Algemene (brand)veiligheidseisen voor bouwwerken zijn geen onderdeel van PGS-richtlijnen maar volgen uit het Bbl. De maatregelen die zijn gericht op brandpreventie en brandbestrijding op grond van de Omgevingswet, zijn aangeduid met Brandpreventie.

De maatregelen die zijn gesteld in het belang van de brandbestrijding en rampenbestrijding op grond van de Wvr, zijn aangeduid met Rampenbestrijding.

6.1Inleiding Normatief

In dit hoofdstuk zijn de doelen beschreven die relevant zijn voor het veilig vullen, opslaan en afleveren van vloeibare brandstoffen in/uit ondergrondse opslagtanks en het veilig verwijderen van ondergrondse opslagtanks. Met deze doelen is beoogd het risico zo veel mogelijk te beperken.

Bij elk doel staat met welke maatregelen aan het doel kan worden voldaan. Hierbij is het onderwerp van de maatregel vermeld. De volledige maatregel is beschreven in Hoofdstuk 7.

Elk doel heeft een uniek nummer. Bij de maatregelen in Hoofdstuk 7 staat steeds vermeld aan welke doelen de maatregel invulling geeft.

6.2Doelen  Normatief

7.1Inleiding bij de maatregelen Normatief

Dit hoofdstuk bevat maatregelen. Het bevat de verschillende preventieve en repressieve maatregelen die invulling geven aan de doelen zoals opgenomen in Hoofdstuk 6. Dit kunnen bouwkundige, (installatie)technische en organisatorische maatregelen zijn. Als deze maatregelen zijn getroffen, wordt in elk geval aan de gestelde doelen voldaan.

Elke maatregel heeft een nummer en een onderwerp. Dit nummer en onderwerp komen overeen met de aanduiding van de maatregel bij de doelen in Hoofdstuk 6.

Bij elke maatregel is met de markeringen Omgevingsveiligheid, Brandpreventie, Arbeidsveiligheid en Rampenbestrijding aangegeven wat de wettelijke basis is.

Omgevingsveiligheid: Maatregel gericht op omgevingsveiligheid met een grondslag in de Omgevingswet

Brandpreventie: Maatregel gericht op brandpreventie en brandbestrijding met een grondslag in de Omgevingswet (adviesrol Veiligheidsregio/brandweer)

Arbeidsveiligheid: Maatregel gericht op arbeidsveiligheid met een grondslag in de Arbeidsomstandighedenwet

Rampenbestrijding: Maatregel gericht op brand- of rampenbestrijding met een grondslag in de Wet veiligheidsregio's

Maatregelen die vergelijkbaar zijn met direct geldende eisen uit andere wetgeving, zijn herkenbaar aan een oranje kader. Deze maatregelen hebben de letters 'MW' voor het nummer. Onder deze maatregelen staat een referentie naar de wettelijke bepaling bij de desbetreffende maatregel.

7.2Explosieve atmosferen Normatief

Wanneer de kans bestaat dat er mogelijk een explosieve atmosfeer ontstaat, zijn er twee vormen van direct werkende wetgeving van toepassing. Enerzijds zijn er de verplichtingen voor de werkgever die voorvloeien uit het Arbeidsomstandighedenbesluit. Anderzijds zijn er de verplichtingen voor de fabrikant van explosieveilige apparatuur die voortvloeien uit het Warenwetbesluit explosieveilig materieel 2016.

Hieronder wordt een nadere toelichting gegeven op deze besluiten. De verplichtingen vanuit deze besluiten zijn niet in deze PGS opgenomen.

De Inspectie SZW is toezichthouder op de naleving van beide besluiten.

Meer informatie is te vinden in de volgende documenten:

• ATEX 2014/34/EU guidelines, 2nd edition – December 2017;
• Niet-bindende praktijkgids met het oog op de tenuitvoerlegging van Richtlijn 1999/92/EG – april 2005;
• Richtlijn voor uitvoering van productvoorschriften van de EU (de Blauwe Gids) – 2016.

Verplichtingen werkgever

Wanneer er binnen een bedrijf brandbare stoffen (gassen, vloeistoffen en vaste stoffen) aanwezig zijn, dan bestaat het gevaar op explosie. Werknemers moeten worden beschermd tegen dit gevaar.

Het Arbeidsomstandighedenbesluit heeft daartoe verplichtingen opgenomen waar de werkgever invulling aan moet geven. Deze verplichtingen hebben tot doel:

• het ontstaan van explosieve atmosferen zo veel mogelijk voorkomen;
• de ontsteking van explosieve atmosferen vermijden;
• de schadelijke gevolgen van een explosie beperken.

De verplichtingen waar de werkgever invulling aan moet geven, staan beschreven in hoofdstuk 3 Inrichting arbeidsplaatsen, paragraaf 2a; artikel 3.5a t/m 3.5f van het Arbeidsomstandighedenbesluit. Samengevat betreft dit de volgende verplichtingen:

• het beoordelen van explosierisico's (risico-inventarisatie en -evaluatie);
• het indelen van gebieden waar explosieve atmosferen kunnen voorkomen in gevarenzones;
• het nemen van zowel technische als organisatorische maatregelen in gevarenzones;
• het informeren van medewerkers;
• het vastleggen van bovenstaande in een explosieveiligheidsdocument.

Met het opnemen van deze verplichtingen in het Arbeidsomstandighedenbesluit is de Europese richtlijn 1999/92/EG in de Nederlandse wetgeving opgenomen.

Informatieve aanwijzingen voor het opstellen van een gevarenzone-indeling staan beschreven in NPR 7910-1 voor gasexplosiegevaar en NPR 7910-2 voor stofexplosiegevaar.

Aanvullende informatie over het opstellen van een explosieveiligheidsdocument en hoe een werkgever moet omgaan met explosieveiligheid, zijn te vinden via www.arboportaal.nl/onderwerpen/explosieveiligheid-atex.

Explosieveilige apparatuur

De in de voorgaande paragraaf genoemde gevarenzone-indeling kent een indeling naar zones overeenkomstig tabel 2.

Tabel 2 – Gevarenzone-indeling

Wanneer er sprake is van een gevarenzone, dan moet de apparatuur die wordt geplaatst binnen deze zone, geschikt zijn overeenkomstig het Warenwetbesluit explosieveilig materieel 2016 volgens het volgende principe:

• Zone 0/ 20 – categorie 1-apparatuur;
• Zone 1/ 21 – categorie 1-apparatuur of categorie 2-apparatuur;
• Zone 2/ 22 – categorie 1-apparatuur of categorie 2-apparatuur of categorie 3 apparatuur.

Het is de fabrikant van de apparatuur die in zijn EU-conformiteitsverklaring aangeeft welke categorie de desbetreffende apparatuur heeft en wat het beoogde gebruik ervan is. Deze EU-conformiteitsverklaring is een verplichting voor fabrikanten en komt voort uit de Europese productrichtlijn 2014/34/EU. Deze richtlijn heeft betrekking op de technische integriteit en bevat doelvoorschriften voor apparatuur en beveiligingssystemen die worden gebruikt op plaatsen met explosiegevaar.

In Nederland is de productrichtlijn 2014/34/EU geïmplementeerd in het Warenwetbesluit explosieveilig materieel 2016.

Aandachtspunten bij tankinstallaties voor vloeibare brandstoffen

Als gevolg van het vrijkomen van vloeibare brandstof kan er zich een explosieve atmosfeer vormen. De installatie zal zich hierdoor geheel of gedeeltelijk in zijn eigen gevarenzone bevinden. De gevarenzone zal zich waarschijnlijk uitstrekken tot buiten de installatie.

Het is voor de werkgever van belang dat hij informatie heeft over de omvang en de klasse van gevarenzone die door de installatie (of onderdelen daarvan) wordt (worden) gecreëerd. Hij moet conform het Arbeidsomstandighedenbesluit passende maatregelen nemen ter bescherming van de werknemers. Deze informatie zal moeten worden geleverd door de leverancier van de installatie. De leverancier beschikt over informatie omtrent temperaturen, drukken en technische specificaties van onderdelen die van belang zijn bij het bepalen van de gevarenzones. De vorm waarin de informatie wordt geleverd (bijvoorbeeld een complete zoneringstekening), moet worden afgestemd tussen eindgebruiker/werkgever en leverancier.

Apparaten die onderdeel zijn van de installatie, moeten door de leverancier van de installatie worden geselecteerd op geschiktheid voor toepassing in een gevarenzone.

Wanneer het samenstel op locatie wordt samengebouwd (installatie), dan valt het geheel buiten het toepassingsbereik van de Europese productrichtlijn 2014/34/EU.

Wordt het samenstel geleverd als een kant-en-klaar-product, dan valt dit product wel onder de Europese productrichtlijn 2014/34/EU en moet de fabrikant overeenstemming met deze richtlijn aantonen. De fabrikant moet instructies verstrekken voor het installeren, gebruik, onderhoud, enz. van het samenstel.

Wijzigingen aan bestaande installatie

Indien aan een bestaande installatie wijzigingen worden doorgevoerd, dan zal opnieuw moeten worden vastgesteld in hoeverre de wijzigingen van invloed zijn op het ontstaan van een explosieve atmosfeer. Indien dit het geval is, zullen maatregelen ter voorkoming van ontsteking en bescherming van werknemers opnieuw moeten worden overwogen.

Bij substantiële wijzigingen aan explosieve atmosfeer-gecertificeerde apparatuur zal opnieuw overeenstemming met de 2014/34/EU-richtlijn, volgens de daarvoor geldende procedures, moeten worden vastgesteld. Dit geldt ook wanneer de eindgebruiker wijzigingen aanbrengt. De eindgebruiker wordt in dat geval beschouwd als fabrikant.

Wijzigingen aan een bestaande installatie kunnen bestaan uit het vervangen van onderdelen (als gevolg van slijtage), reparatie of modificaties.

Interne afstanden

In de PGS kunnen minimumafstanden opgenomen zijn bedoeld om escalatie van een voorzienbaar incident in of nabij een PGS voorziening naar een ander installatieonderdeel, bouwwerken, opslagen en mensen niet zijnde werkenden (domino-effect) te voorkomen of te beperken. Deze minimumafstanden zijn niet hetzelfde als de afstanden die betrekking hebben op de gezondheid en veiligheid van werkenden in het kader van brand- en explosieveiligheid als bepaald in onder meer paragraaf 2a van het Arbeidsomstandighedenbesluit (ATEX). Die afstanden zijn onderdeel van het explosieveiligheidsdocument en zijn bijvoorbeeld afhankelijk van de zonering en mogelijke andere aanwezige stoffen. De arbeidsomstandighedenwetgeving gaat bij de berekening van de afstanden uit van worstcasescenario en -situatie waardoor de interne veiligheidsafstanden groter kunnen zijn dan diegene in de PGS-richtlijn.

7.3Basisveiligheid Normatief

7.4Maatregelen voor scenario’s voor typische situaties  Normatief
